Wiring Diagram For Overhead Control Panel (OCP) Control Unit - PE54.21-P-2107-97ZHA
Model 463 (except 463.342) as of model year 2019 Control unit N70
| Code: | Designation: | Position: |
|---|---|---|

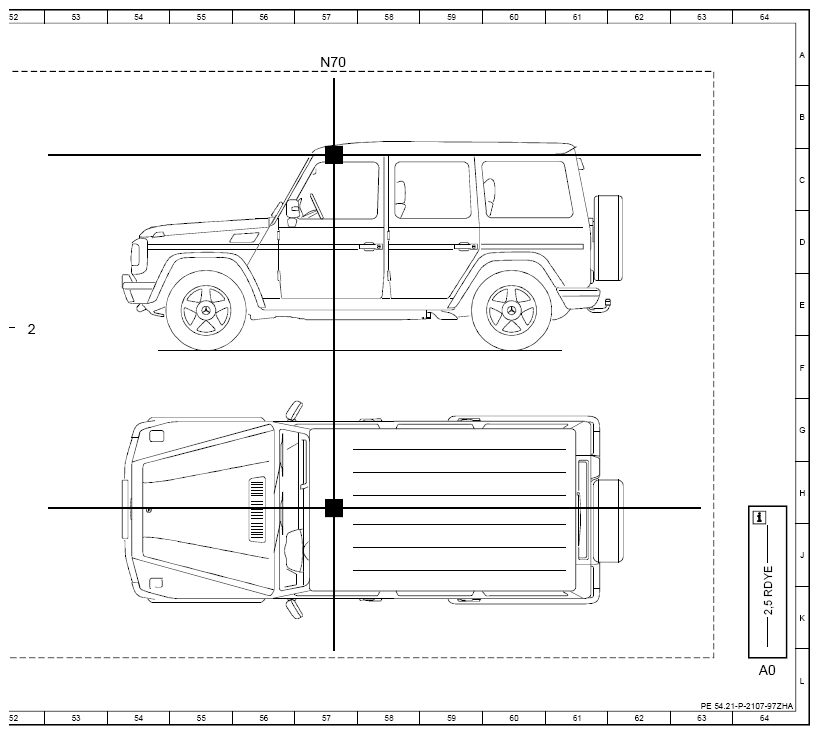

| A0 | Use of wiring diagrams | 64L |
| A67 | Inside rearview mirror | 38L |
| B39/4 | Rear window glass breakage sensor | 13L |
| CAN B | Interior CAN | 18K |
| Code FZ8 | Alarm system | 8C |
| E11/1 | Left rear dome lamp | 23L |
| E11/2 | Right rear dome lamp | 26L |
| F1/3 | Right A-pillar fuse box | 6L |
| F1/3f316 | Fuse 316 | 5L |
| F1/3f318 | Fuse 318 | 9L |

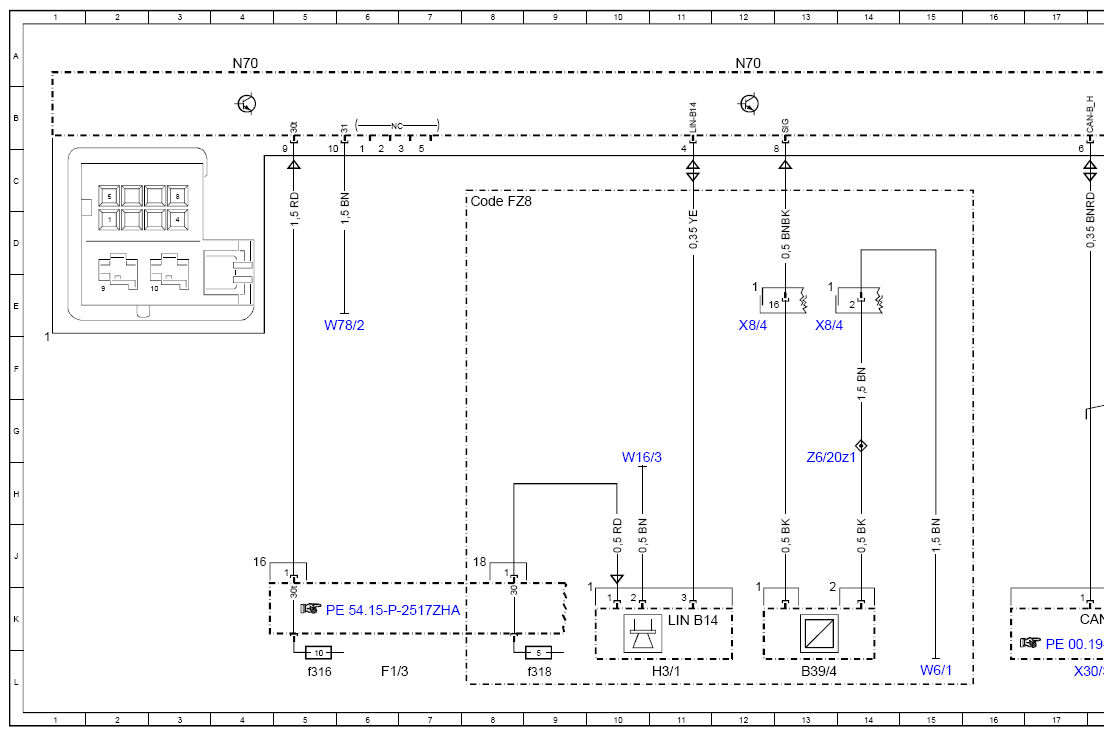

| H3/1 | Alarm siren | 11L |

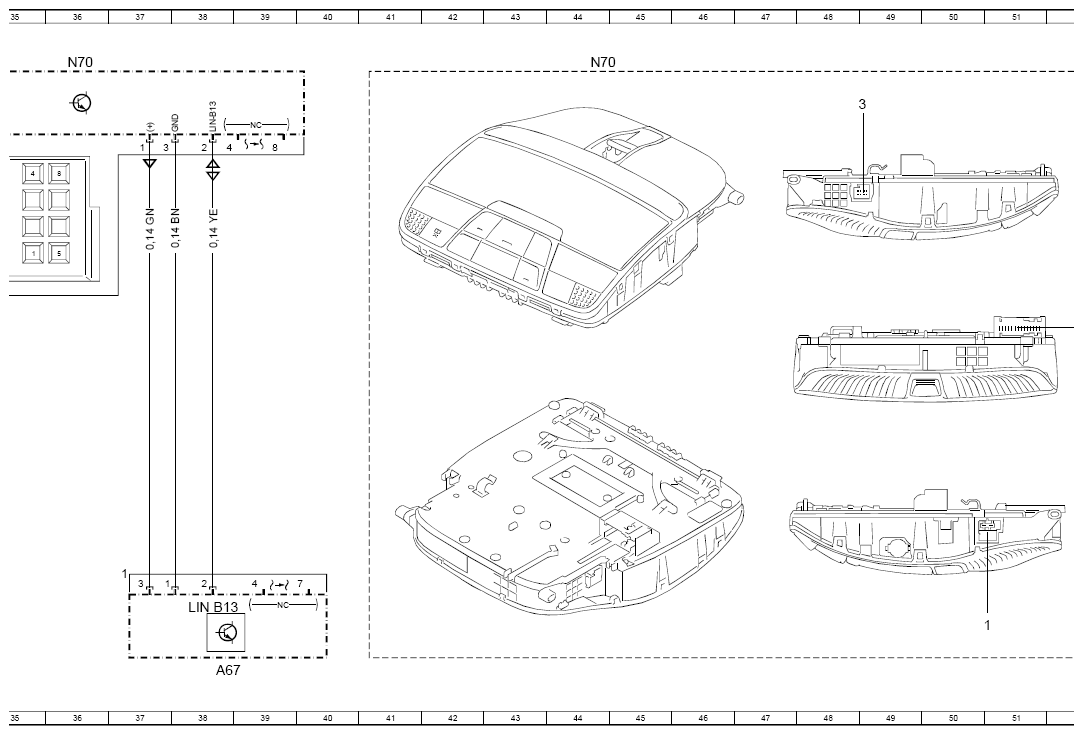

| LIN B13 | Roof LIN | 38K |
| LIN B14 | Alarm system LIN | 11K |

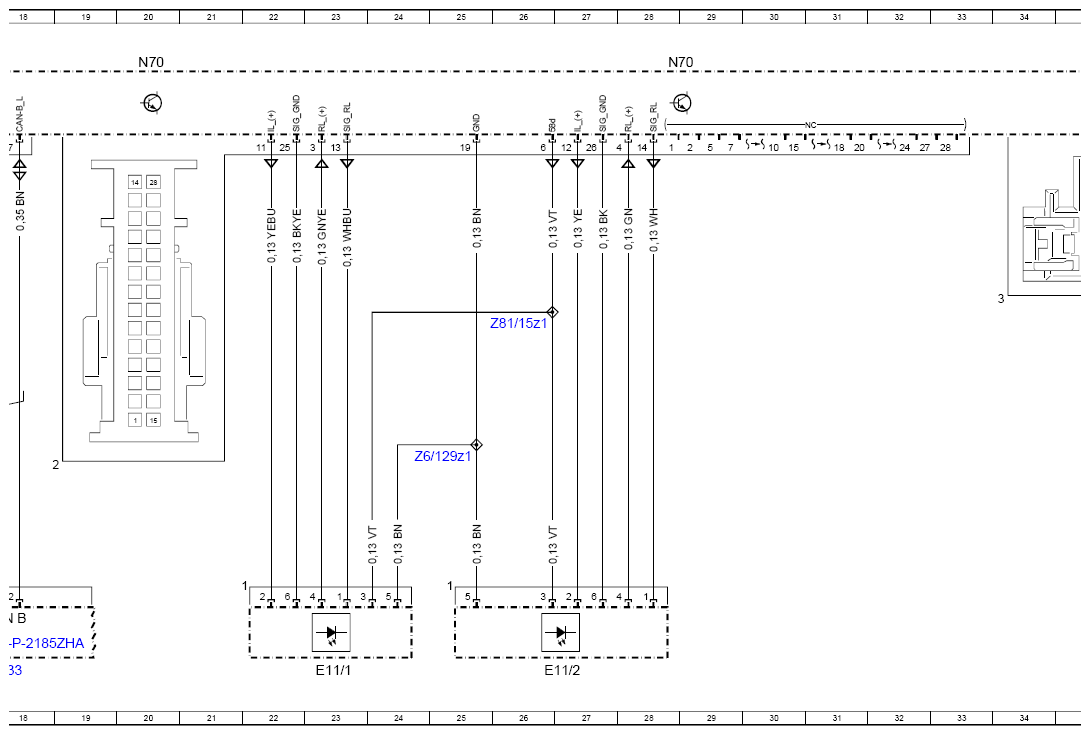

| N70 | Overhead control panel control unit | 4A |
| N70 | Overhead control panel control unit | 12A |
| N70 | Overhead control panel control unit | 20A |
| N70 | Overhead control panel control unit | 28A |
| N70 | Overhead control panel control unit | 36A |
| N70 | Overhead control panel control unit | 44A |
| N70 | Overhead control panel control unit | 57A |
| W16/3 | Left major assembly compartment ground point | 10H |
| W6/1 | Left tail lamp rear-end door ground point | 15L |
| W78/2 | Roof ground point | 5E |
| X30/33 | Interior CAN (CAN B) potential distributor, right | 17L |
| X8/4 | Rear-end door electrical connector | 12E |
| X8/4 | Rear-end door electrical connector | 13E |
| Z6/129z1 | Circuit 31 connector sleeve | 25G |
| Z6/20z1 | Ground connection connector sleeve | 13G |
| Z81/15z1 | Circuit 58d connector sleeve | 26E |
