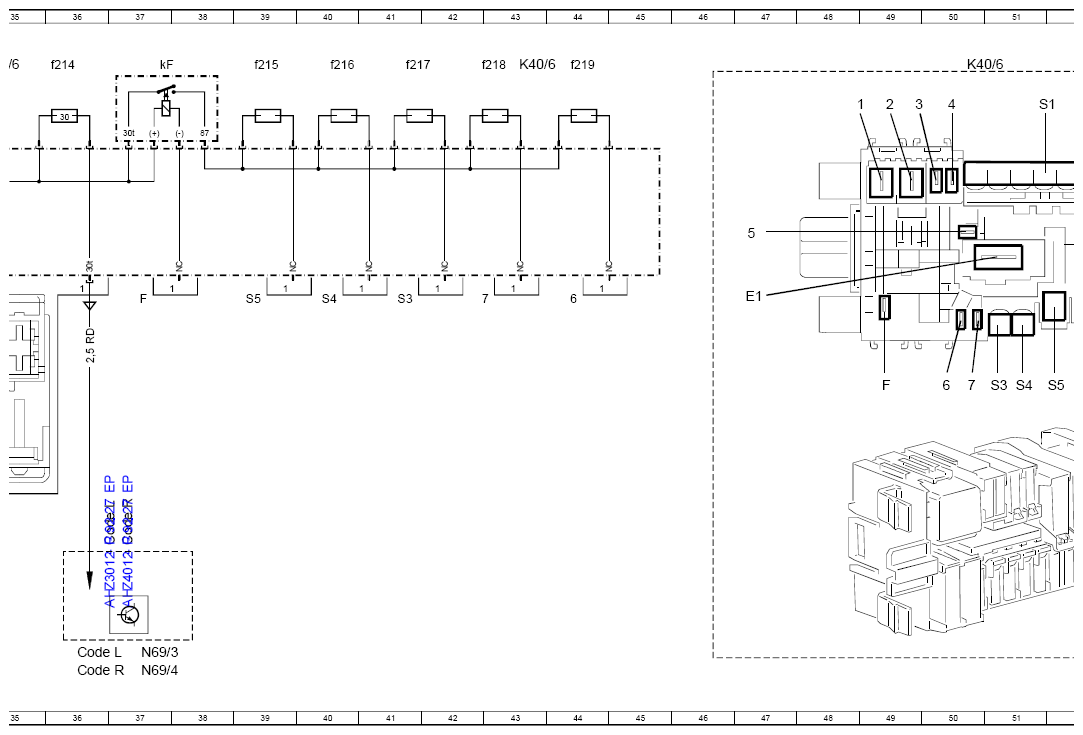

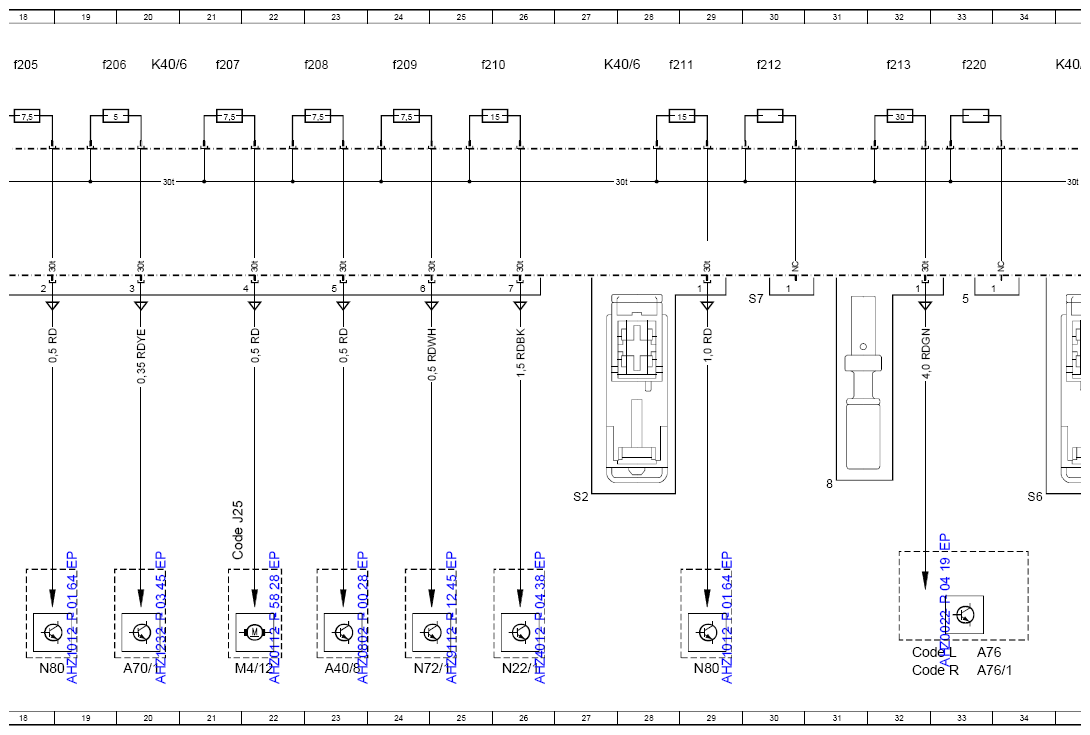

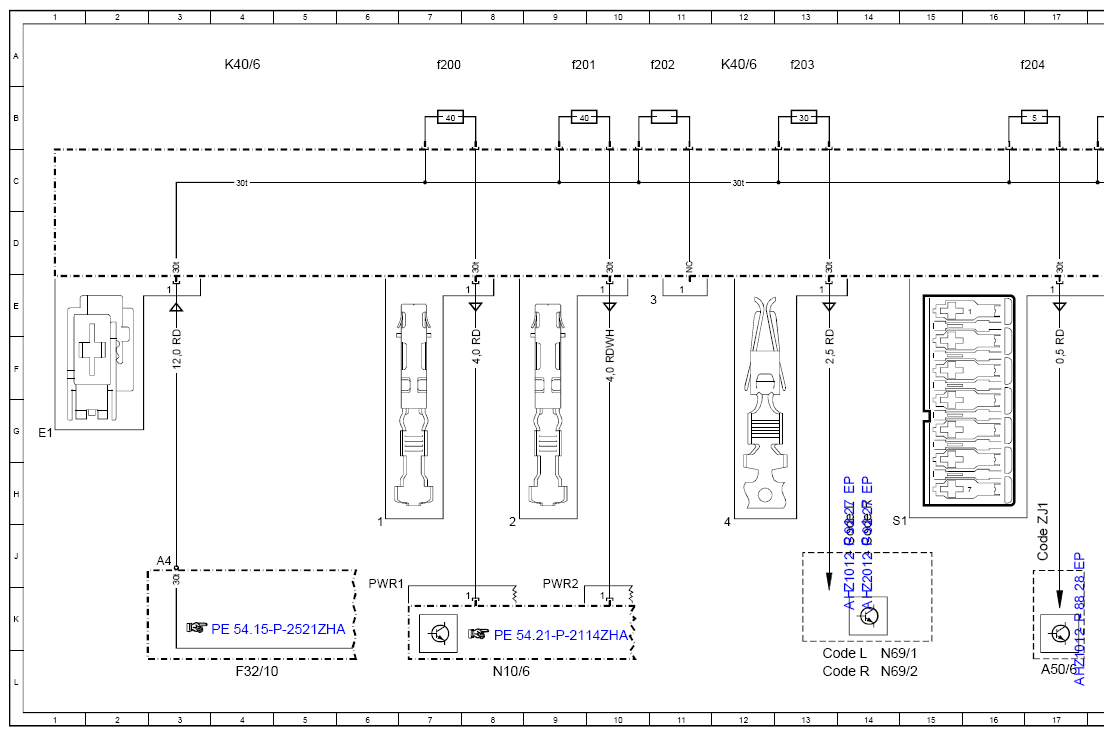

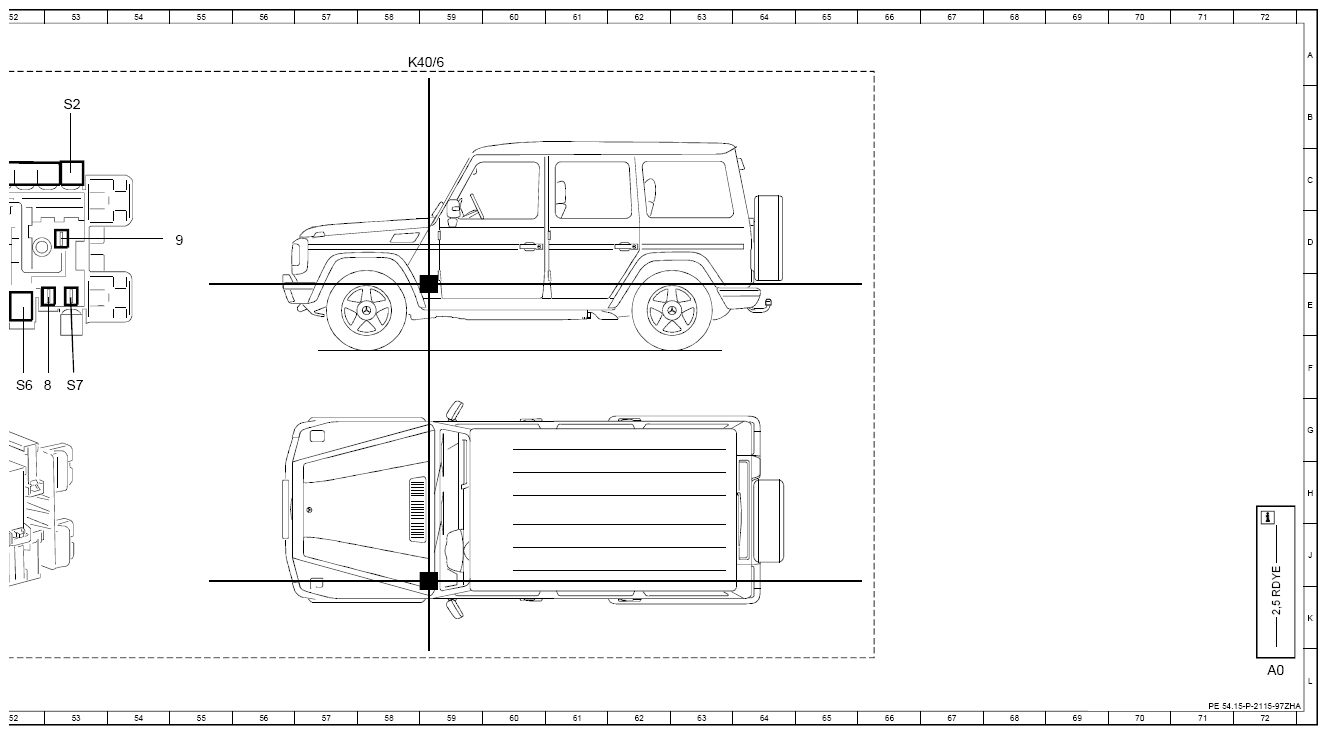

Wiring Diagram For Left Fuse And Relay Module - PE54.15-P-2115-97ZHA
Model 463 (except 463.342)
as of model year 2019
Module K40/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| A40/8 | Audio/COMAND display | 23L |
| A50/6 | Dedicated Short-Range Communications control unit | 17L |
| A70/1 | Analog clock | 20L |
| A76 | Left front reversible emergency tensioning retractor | 33L |
| A76/1 | Right front reversible emergency tensioning retractor | 33L |
| Code J25 | FULL DIGITAL DISPLAY INSTRUMENT CLUSTER | 22J |
| Code L | LEFT-HAND DRIVE | 13L |
| Code L | LEFT-HAND DRIVE | 32L |
| Code L | LEFT-HAND DRIVE | 36L |
| Code L | LEFT-HAND DRIVE | 14J |
| Code L | LEFT-HAND DRIVE | 37J |
| Code R | RIGHT-HAND DRIVE | 13L |
| Code R | RIGHT-HAND DRIVE | 32L |
| Code R | RIGHT-HAND DRIVE | 36L |
| Code R | RIGHT-HAND DRIVE | 14J |
| Code R | RIGHT-HAND DRIVE | 37J |
| Code ZJ1 | Japan national version | 17J |
| F32/10 | Starter battery prefuse box | 4L |
| K40/6 | Left fuse and relay module | 4A |
| K40/6 | Left fuse and relay module | 20A |
| K40/6 | Left fuse and relay module | 12A |
| K40/6 | Left fuse and relay module | 35A |
| K40/6 | Left fuse and relay module | 27A |
| K40/6 | Left fuse and relay module | 50A |
| K40/6 | Left fuse and relay module | 43A |
| K40/6 | Left fuse and relay module | 58A |
| K40/6f200 | Fuse 200 | 7A |
| K40/6f201 | Fuse 201 | 9A |
| K40/6f202 | Fuse 202 | 11A |
| K40/6f203 | Fuse 203 | 13A |
| K40/6f204 | Fuse 204 | 17A |
| K40/6f205 | Fuse 205 | 18A |
| K40/6f206 | Fuse 206 | 19A |
| K40/6f207 | Fuse 207 | 21A |
| K40/6f208 | Fuse 208 | 23A |
| K40/6f209 | Fuse 209 | 24A |
| K40/6f210 | Fuse 210 | 25A |
| K40/6f211 | Fuse 211 | 28A |
| K40/6f212 | Fuse 212 | 30A |
| K40/6f213 | Fuse 213 | 32A |
| K40/6f214 | Fuse 214 | 36A |
| K40/6f215 | Fuse 215 | 39A |
| K40/6f216 | Fuse 216 | 40A |
| K40/6f217 | Fuse 217 | 41A |
| K40/6f218 | Fuse 218 | 43A |
| K40/6f219 | Fuse 219 | 44A |
| K40/6f220 | Fuse 220 | 33A |
| K40/6kF | Backup relay | 37A |
| M4/12 | Digital instrument cluster display fan motor | 22L |
| N10/6 | Front SAM control unit | 8L |
| N22/1 | Climate control unit | 26L |
| N69/1 | Left front door control unit | 14L |
| N69/2 | Right front door control unit | 14L |
| N69/3 | Left rear door control unit | 37L |
| N69/4 | Right rear door control unit | 37L |
| N72/1 | Upper control panel control unit | 24L |
| N80 | Steering column module control unit | 18L |
| N80 | Steering column module control unit | 29L |
