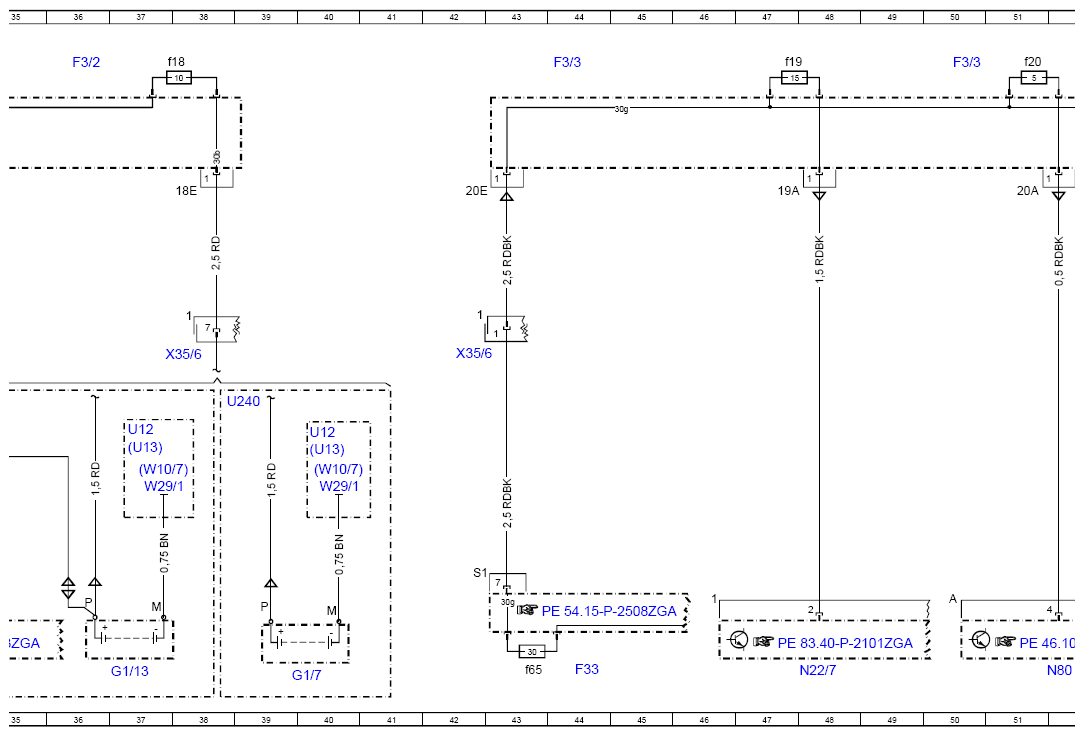

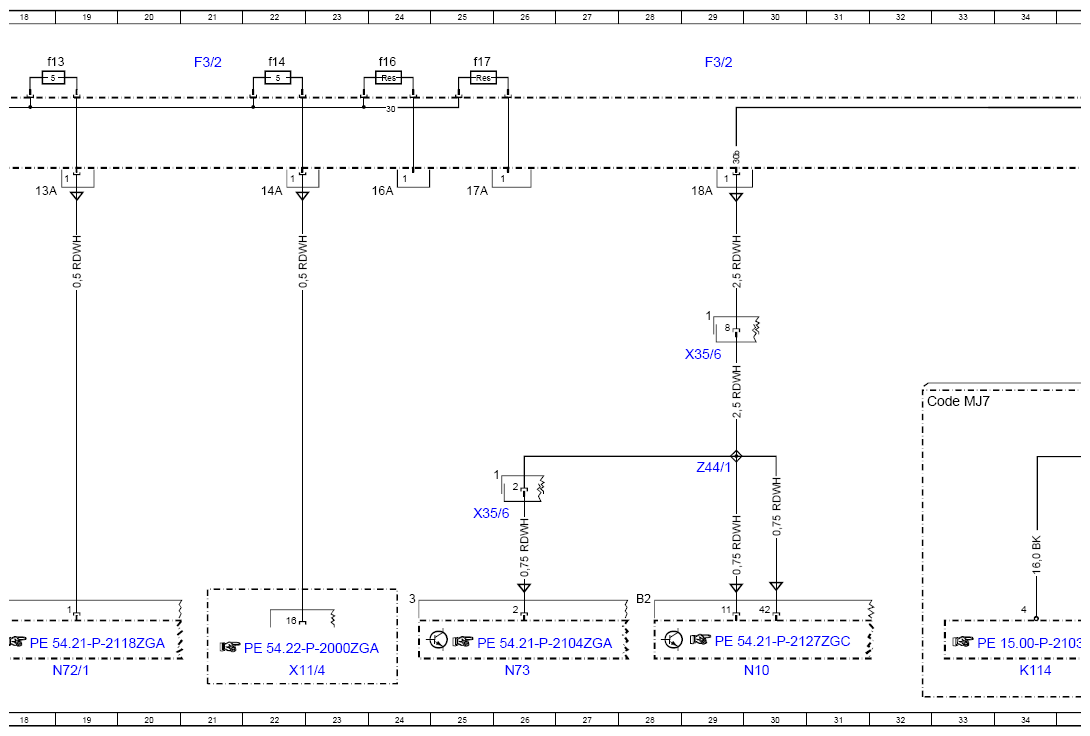

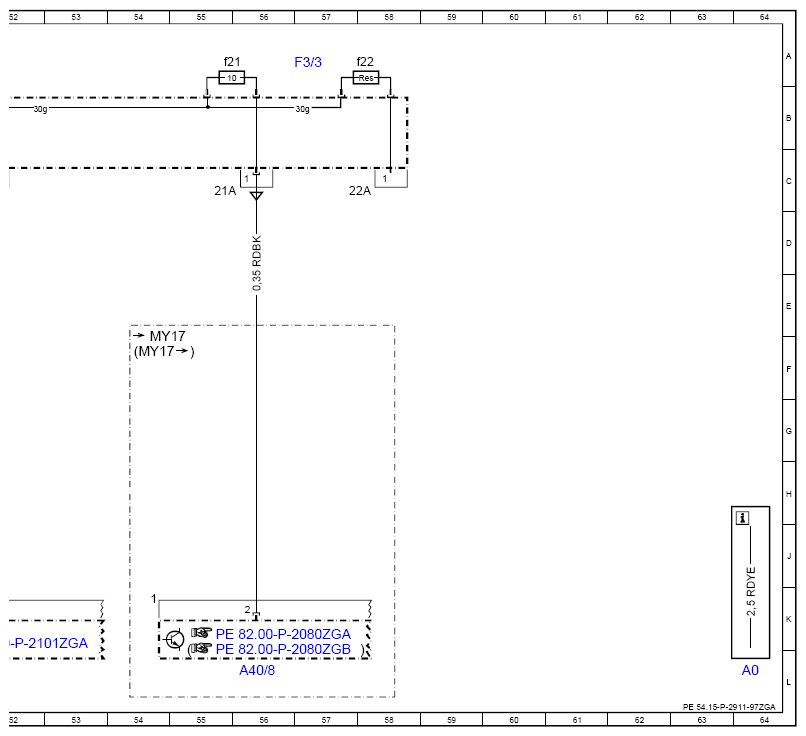

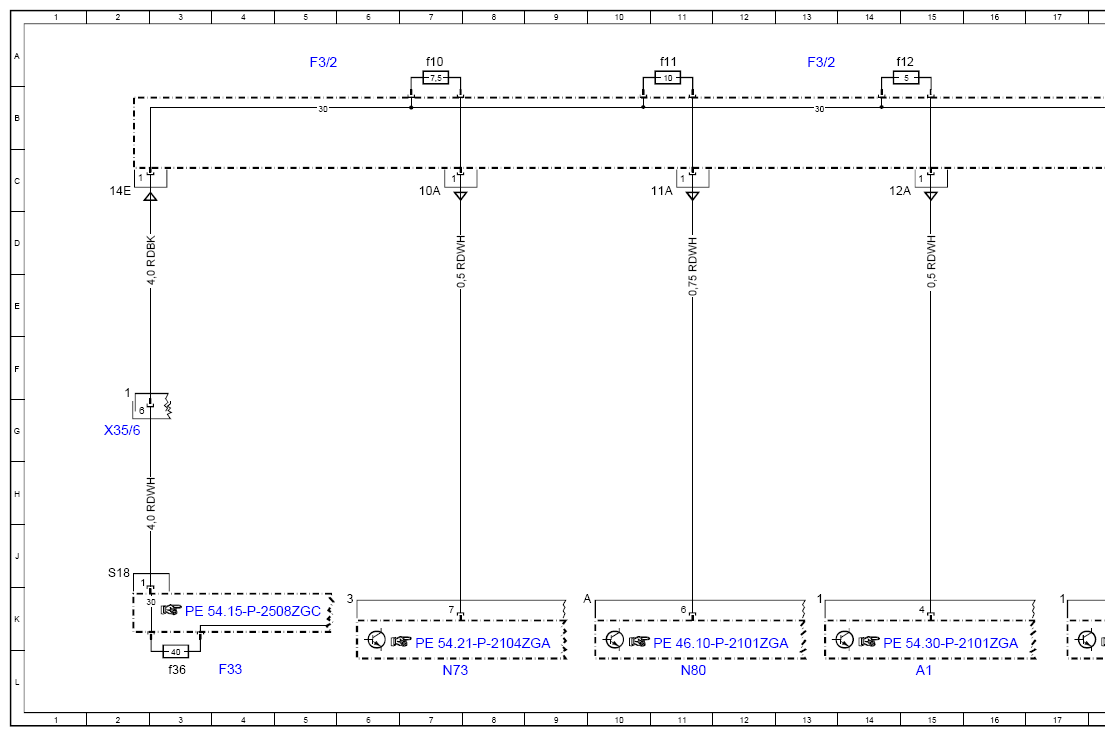

Wiring Diagram For Cockpit Fuse Box - PE54.15-P-2911-97ZGA
Model 463
as of model year 2013 up to model year 2019
/YoM 12 model refinement package up to YoM 18 model refinement package, fuse box F3/2, F3/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 64L |
| A1 | Instrument cluster | 15L |
| A40/8 | Audio/COMAND display | 56L |
| Code MJ7 | Stop/start function | 32G |
| F3/2 | Cockpit circuit 30 fuse box | 5A |
| F3/2 | Cockpit circuit 30 fuse box | 13A |
| F3/2 | Cockpit circuit 30 fuse box | 21A |
| F3/2 | Cockpit circuit 30 fuse box | 29A |
| F3/2 | Cockpit circuit 30 fuse box | 36A |
| F3/2f10 | Fuse 10 | 7A |
| F3/2f11 | Fuse 11 | 11A |
| F3/2f12 | Fuse 12 | 15A |
| F3/2f13 | Fuse 13 | 18A |
| F3/2f14 | Fuse 14 | 22A |
| F3/2f16 | Fuse 16 | 24A |
| F3/2f17 | Fuse 17 | 25A |
| F3/2f18 | Fuse 18 | 38A |
| F3/3 | Cockpit circuit 30g fuse box | 44A |
| F3/3 | Cockpit circuit 30g fuse box | 50A |
| F3/3 | Cockpit circuit 30g fuse box | 57A |
| F3/3f19 | Fuse 19 | 47A |
| F3/3f20 | Fuse 20 | 51A |
| F3/3f21 | Fuse 21 | 55A |
| F3/3f22 | Fuse 22 | 58A |
| F33 | Battery compartment prefuse box | 4L |
| F33 | Battery compartment prefuse box | 44L |
| F33f36 | Fuse 36 | 3L |
| F33f65 | Fuse 65 | 43L |
| G1/13 | ECO start/stop function additional battery | 37L |
| G1/7 | Additional battery | 40L |
| K114 | ECO start/stop function additional battery relay | 34L |
| N10 | SAM control unit | 30L |
| N22/7 | Climate control and operating unit | 48L |
| N72/1 | Upper control panel control unit | 19L |
| N73 | Electronic ignition switch control unit | 7L |
| N73 | Electronic ignition switch control unit | 26L |
| N80 | Steering column module control unit | 11L |
| N80 | Steering column module control unit | 52L |
| U12 | Valid for left-hand drive vehicles | 37G |
| U12 | Valid for left-hand drive vehicles | 40G |
| U13 | Valid for right-hand drive vehicles | 37G |
| U13 | Valid for right-hand drive vehicles | 40G |
| U240 | Valid for all except ECO start/stop function | 38G |
| W10/7 | Left battery recess ground point | 37H |
| W10/7 | Left battery recess ground point | 40H |
| W29/1 | A-pillar ground connection, left | 37H |
| W29/1 | A-pillar ground connection, left | 40H |
| X11/4 | Diagnostic connector | 22L |
| X35/6 | Instrument panel and module box electrical connector | 2G |
| X35/6 | Instrument panel and module box electrical connector | 42F |
| X35/6 | Instrument panel and module box electrical connector | 29F |
| X35/6 | Instrument panel and module box electrical connector | 25H |
| X35/6 | Instrument panel and module box electrical connector | 38F |
| Z44/1 | Backup battery connector sleeve | 29H |
