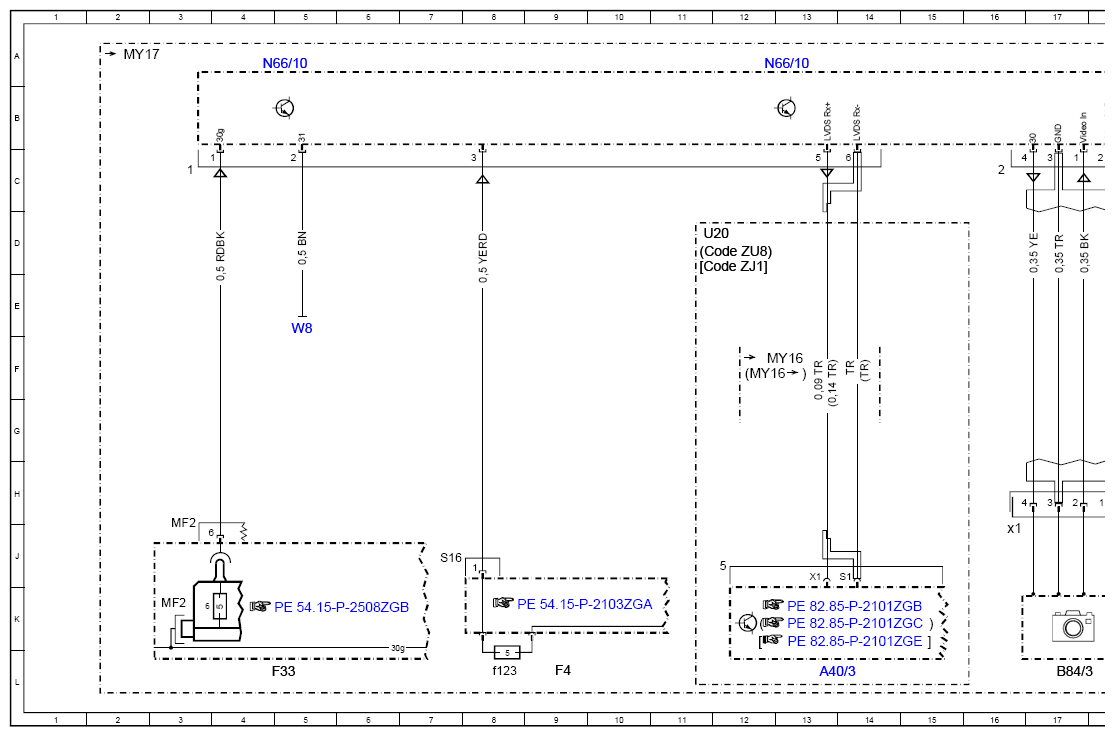

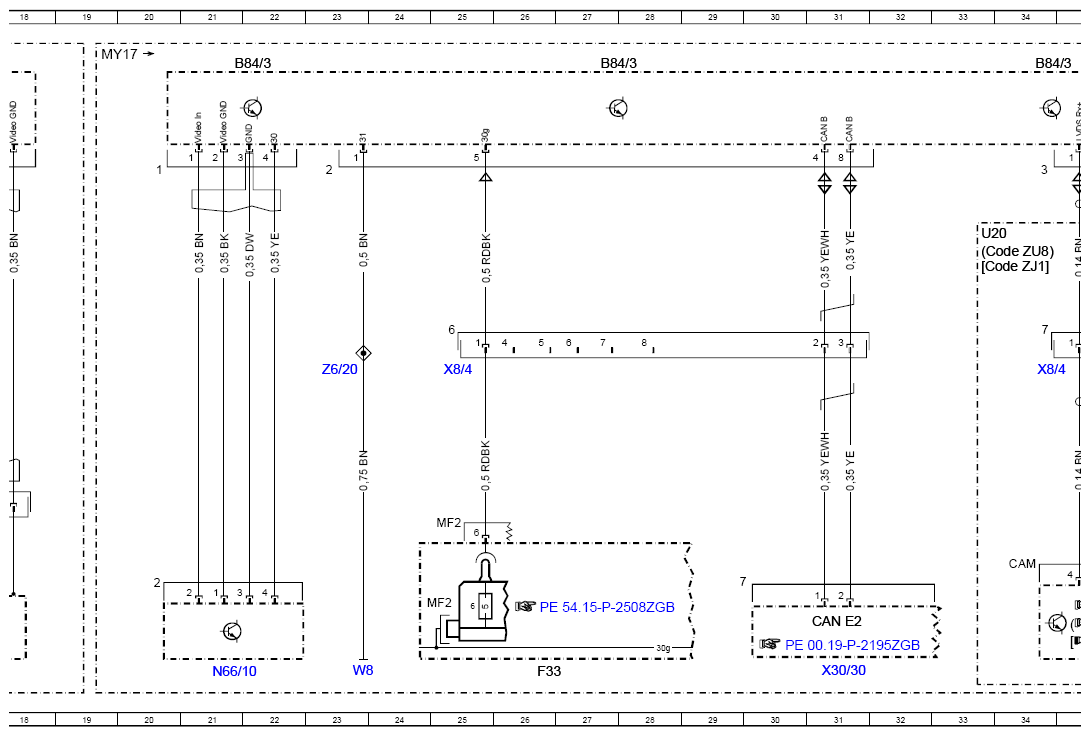

Wiring Diagram For Backup Camera Control Unit - PE54.65-P-2102-97ZGA
Model 463 as of model year 2013 up to model year 2019
with code FR8 (Rear view camera)
except code ZJ1 (Local version for Japan)
/YoM 12 model refinement package up to YoM 18 model refinement package, control unit N66/10
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| A40/3 | COMAND control unit | 13L |
| A40/3 | COMAND control unit | 36L |
| B84/3 | Backup camera | 17L |
| B84/3 | Backup camera | 22A |
| B84/3 | Backup camera | 27A |
| B84/3 | Backup camera | 34A |
| B84/3x1 | Backup camera electrical connector | 16J |
| CAN E2 | Chassis CAN 2 | 31K |
| Code ZJ1 | Japan version | 33D |
| Code ZJ1 | Japan version | 11D |
| Code ZU8 | USA version | 11D |
| Code ZU8 | USA version | 33D |
| F33 | Battery compartment prefuse box | 5L |
| F33 | Battery compartment prefuse box | 26L |
| F33MF2 | Multiple fuse 2 | 3K |
| F33MF2 | Multiple fuse 2 | 25K |
| F4 | Rear fuse and relay module | 9L |
| F4f123 | Fuse 123 | 8L |
| N66/10 | Backup camera voltage supply module | 5A |
| N66/10 | Backup camera voltage supply module | 13A |
| N66/10 | Backup camera voltage supply module | 21L |
| U20 | Valid for all (except USA and Japan) | 11D |
| U20 | Valid for all (except USA and Japan) | 33D |
| W8 | Liftgate ground point | 5E |
| W8 | Liftgate ground point | 23L |
| X30/30 | Chassis 2 CAN (CAN E2) potential distributor electrical connector | 31L |
| X8/4 | Tailgate electrical connector | 25F |
| X8/4 | Tailgate electrical connector | 34F |
| Z6/20 | Liftgate ground connector sleeve | 23F |
