Wiring Diagram For AMG Sports Suspension Control Unit - PE54.21-P-2147-97ZHA

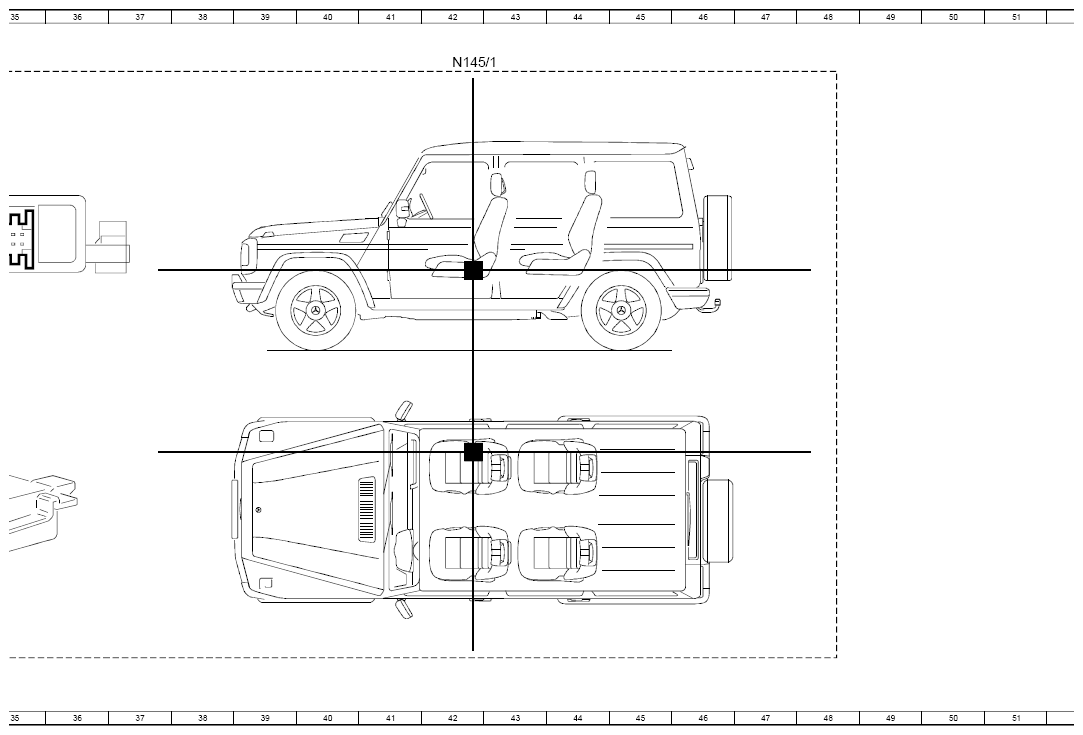

Model 463 (except 463.342) with engine 177.9 as of model year 2019 Control unit N145/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |

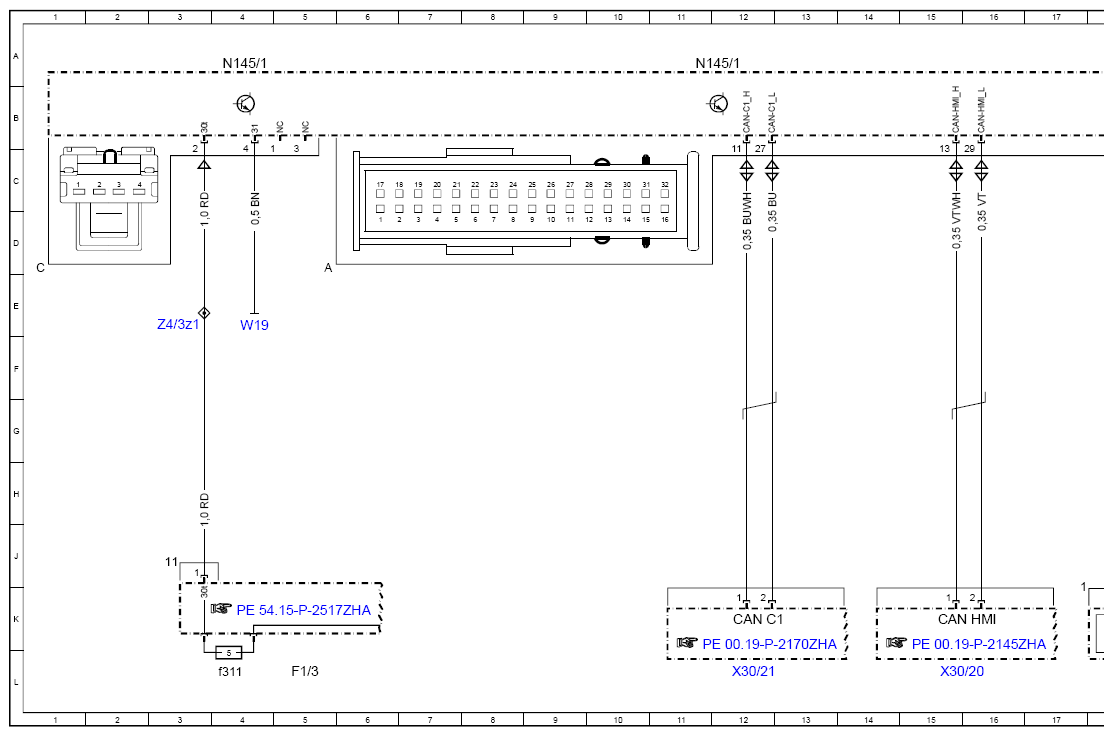

| CAN C1 | Drive train CAN | 12K |
| CAN HMI | User interface CAN | 15K |
| F1/3 | Right A-pillar fuse box | 5L |
| F1/3f311 | Fuse 311 | 4L |
| Flex E | Chassis FlexRay | 19K |

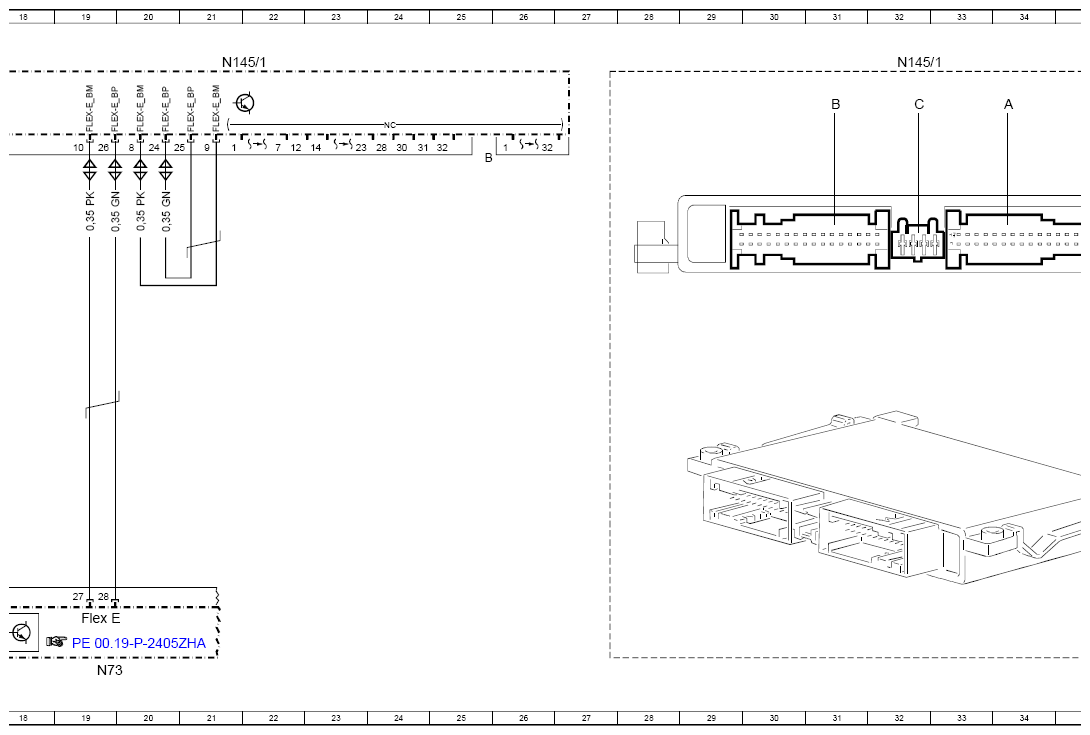

| N145/1 | Drive unit control unit | 4A |
| N145/1 | Drive unit control unit | 11A |
| N145/1 | Drive unit control unit | 21A |
| N145/1 | Drive unit control unit | 32A |
| N145/1 | Drive unit control unit | 42A |
| N73 | Electronic ignition switch control unit | 19L |
| W19 | Right front seat crossmember ground point | 4E |
| X30/20 | User interface CAN (CAN HMD potential distributor | 15L |
| X30/21 | Drive train CAN (CAN CD potential distributor | 12L |
| Z4/3z1 | Terminal 30t connector sleeve | 3E |
