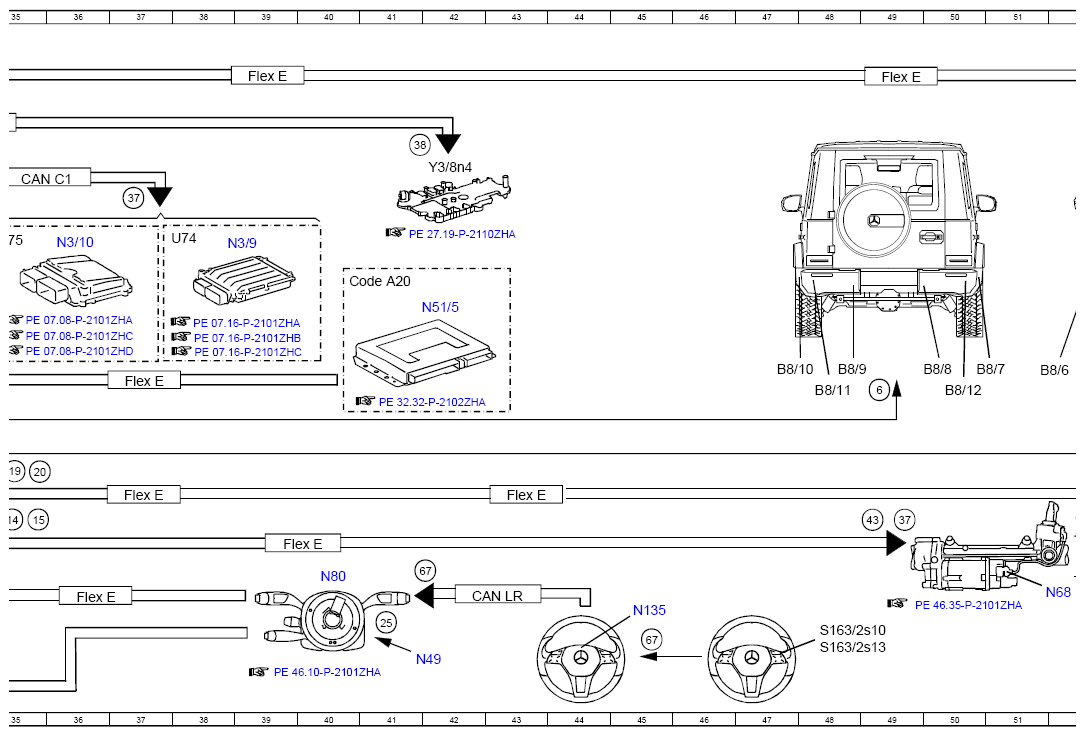

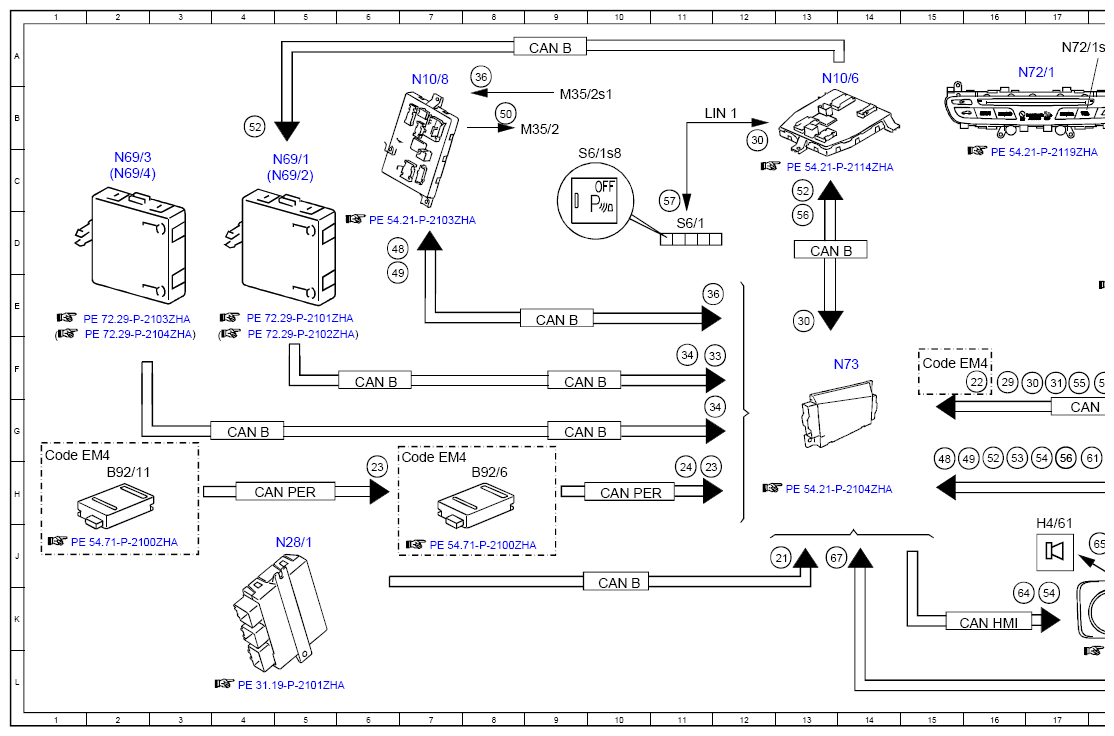

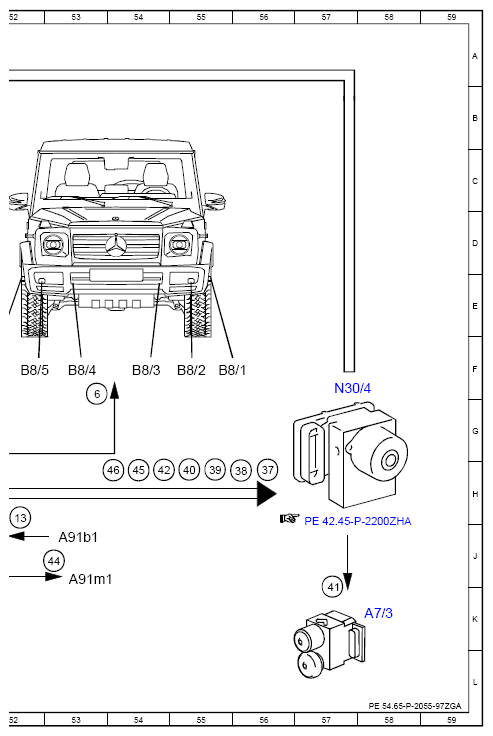

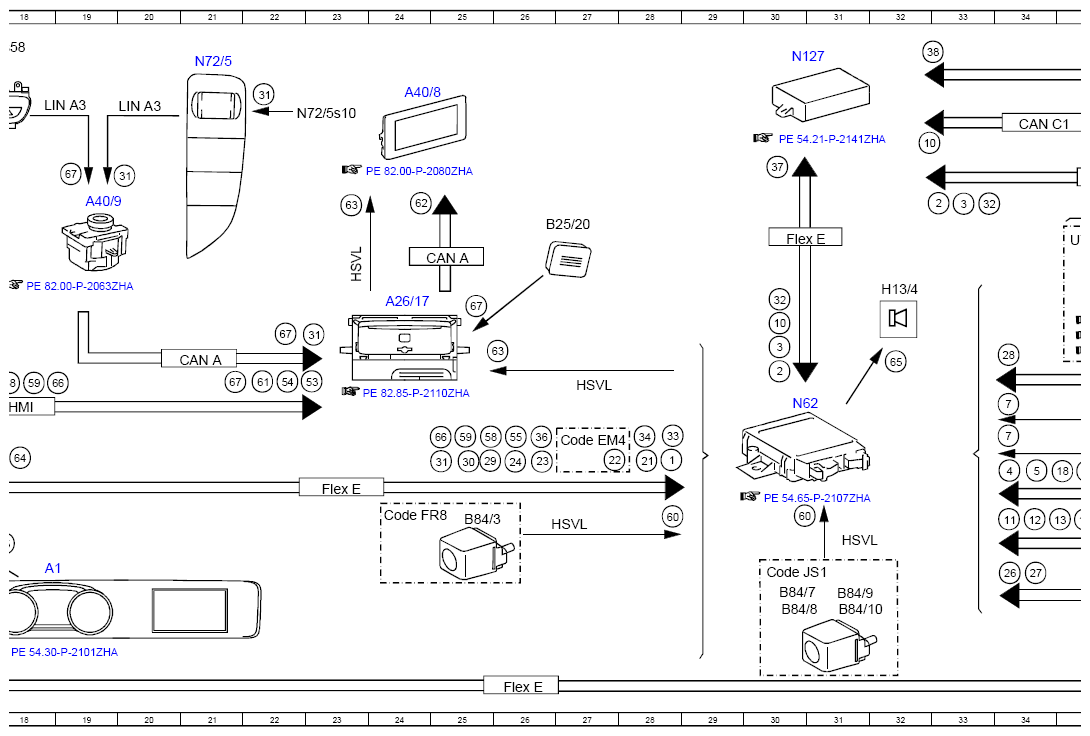

Electrical Function Schematic Of Parking System - PE54.65-P-2055-97ZGA
Model 463 (except 463.342) as of model year 2019 with code EZ8 (PARKTRONIC Park Assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 28H |
| 10 | Gear range, status | 30E |
| 10 | Gear range, status | 33B |
| 11 | Electric power steering, status | 34H |
| 12 | Wheel angle, signal | 34H |
| 13 | Electric power steering torque sensor, signal | 34H |
| 13 | Electric power steering torque sensor, signal | 52J |
| 14 | Hands-Off-Detection, status | 35H |
| 15 | Hands-on detection, status | 35H |
| 18 | Parking brake, status | 35H |
| 19 | Service brake, status | 35H |
| 2 | Engine running, signal | 30F |
| 2 | Engine running, signal | 33C |
| 20 | ESP®, status | 35H |
| 21 | Trailer recognition, status | 28H |
| 21 | Trailer recognition, status | 13J |
| 22 | Blind spot assist, status | 27H |
| 22 | Blind spot assist, status | 16F |
| 23 | Blind Spot Assist warning, request | 12H |
| 23 | Blind Spot Assist warning, request | 6H |
| 23 | Blind Spot Assist warning, request | 26H |
| 24 | Service brake braking torque, request | 26H |
| 24 | Service brake braking torque, request | 11H |
| 25 | Steering wheel angle sensor, signal | 41K |
| 26 | Steering wheel angle, signal | 34K |
| 27 | Steering wheel velocity, signal | 34K |
| 28 | Vehicle level, status | 34F |
| 29 | Parking space selection, status | 16F |
| 29 | Parking space selection, status | 26H |
| 3 | Drivetrain operational, signal | 30F |
| 3 | Drivetrain operational, signal | 33C |
| 30 | PARKTRONIC button, status | 12B |
| 30 | PARKTRONIC button, status | 13C |
| 30 | PARKTRONIC button, status | 17F |
| 30 | PARKTRONIC button, status | 25H |
| 31 | Parking system button, status | 23E |
| 31 | Parking system button, status | 17F |
| 31 | Parking system button, status | 25H |
| 31 | Parking system button, status | 20C |
| 31 | Parking system button, status | 22B |
| 32 | Accelerator pedal position, signal | 30D |
| 32 | Accelerator pedal position, signal | 34C |
| 33 | Outside mirror housing, status | 28G |
| 33 | Outside mirror housing, status | 12F |
| 34 | Door rotary tumbler switch, status | 11F |
| 34 | Door rotary tumbler switch, status | 11G |
| 34 | Door rotary tumbler switch, status | 28G |
| 36 | Rear camera cover motor switch, status | 8A |
| 36 | Rear camera cover motor switch, status | 12D |
| 36 | Rear camera cover motor switch, status | 26G |
| 37 | Parking system, status | 30C |
| 37 | Parking system, status | 56H |
| 37 | Parking system, status | 37C |
| 37 | Parking system, status | 49H |
| 38 | Gear range, request | 41B |
| 38 | Gear range, request | 56H |
| 38 | Gear range, request | 32A |
| 39 | Braking torque increase, request | 55H |
| 4 | Vehicle speed, signal | 34H |
| 40 | Braking torque reduction, request | 56H |
| 41 | Traction system hydraulic unit, actuation | 57K |
| 42 | Limit vehicle speed, request | 55H |
| 43 | Front wheel angle, request | 49J |
| 44 | Electric power steering actuator motor, actuation | 53J |
| 45 | Residual distance information, signal | 54H |
| 46 | Braking mode, request | 54H |
| 48 | "Open" rear camera cover, request | 6D |
| 48 | "Open" rear camera cover, request | 15H |
| 49 | "Close" rear camera cover, request | 7D |
| 49 | "Close" rear camera cover, request | 16H |
| 5 | Wheel rotation direction, signal | 34H |
| 50 | Rear camera cover motor, actuation | 8B |
| 52 | Ambient illumination, request | 13C |
| 52 | Ambient illumination, request | 16H |
| 52 | Ambient illumination, request | 4B |
| 53 | Parking system indicator, request | 23F |
| 53 | Parking system indicator, request | 16H |
| 54 | Warning and system messages, request | 22F |
| 54 | Warning and system messages, request | 17K |
| 54 | Warning and system messages, request | 17H |
| 55 | Backup camera function, status | 17F |
| 55 | Backup camera function, status | 26H |
| 56 | Light-emitting diode, request | 13C |
| 56 | Light-emitting diode, request | 17H |
| 57 | Light-emitting diode actuation | 11C |
| 58 | Acoustic warning setting, status | 18F |
| 58 | Acoustic warning setting, status | 25H |
| 59 | 360° camera service mode, request | 19F |
| 59 | 360° camera service mode, request | 25H |
| 6 | Parking system distance sensors, actuation | 49E |
| 6 | Parking system distance sensors, actuation | 53F |
| 60 | Camera image, signal | 28H |
| 60 | Camera image, signal | 30H |
| 61 | Audio/COMAND display, request | 22F |
| 61 | Audio/COMAND display, request | 18G |
| 62 | Audio/COMAND display, actuation | 25C |
| 63 | High-speed video link video signal data transfer, signal | 23C |
| 63 | High-speed video link video signal data transfer, signal | 26E |
| 64 | Warning tone, request | 16K |
| 64 | Warning tone, request | 18H |
| 65 | Speaker, actuation | 18J |
| 65 | Speaker, actuation | 32E |
| 66 | Parking space selection, status | 25H |
| 66 | Parking space selection, status | 19F |
| 67 | Operation, signal | 22E |
| 67 | Operation, signal | 14J |
| 67 | Operation, signal | 42K |
| 67 | Operation, signal | 45L |
| 67 | Operation, signal | 19C |
| 67 | Operation, signal | 22F |
| 67 | Operation, signal | 25D |
| 7 | Parking system distance sensors, signal | 34G |
| A1 | Instrument cluster | 18J |
| A26/17 | Head unit | 24E |
| A40/8 | Audio/COMAND display | 24B |
| A40/9 | Audio/COMAND control panel | 19C |
| A7/3 | Traction system hydraulic unit | 58K |
| A91b1 | Electric power steering torque sensor | 53J |
| A91m1 | Electric power steering actuator motor | 53J |
| B25/20 | Driver hands-free system microphone | 27D |
| B8/1 | Outer left front parking system distance sensor | 55F |
| B8/10 | Outer left rear parking system distance sensor | 47F |
| B8/11 | Center left rear parking system distance sensor | 48F |
| B8/12 | Center right rear parking system distance sensor | 50F |
| B8/2 | Center left front parking system distance sensor | 55F |
| B8/3 | Inner left front parking system distance sensor | 54F |
| B8/4 | Inner right front parking system distance sensor | 53F |
| B8/5 | Center right front parking system distance sensor | 52F |
| B8/6 | Outer right front parking system distance sensor | 51F |
| B8/7 | Outer right rear parking system distance sensor | 50F |
| B8/8 | Inner right rear parking system distance sensor | 49F |
| B8/9 | Inner left rear parking system distance sensor | 48F |
| B84/10 | 360° system reversing camera | 31K |
| B84/3 | Backup camera | 25H |
| B84/7 | Left outside mirror 360° camera | 30K |
| B84/8 | Right outside mirror 360° camera | 30K |
| B84/9 | Front end 360° camera | 31K |
| B92/11 | Left outer rear bumper integrated radar sensor | 2H |
| B92/6 | Right outer rear bumper integrated radar sensor | 8H |
| CAN A | Telematics CAN | 25D |
| CAN A | Telematics CAN | 21F |
| CAN B | Interior CAN | 9E |
| CAN B | Interior CAN | 4G |
| CAN B | Interior CAN | 6F |
| CAN B | Interior CAN | 13D |
| CAN B | Interior CAN | 10K |
| CAN B | Interior CAN | 9G |
| CAN B | Interior CAN | 9F |
| CAN B | Interior CAN | 9A |
| CAN C1 | Engine CAN | 35C |
| CAN C1 | Engine CAN | 34B |
| CAN HMI | User interface CAN | 16K |
| CAN HMI | User interface CAN | 17G |
| CAN LR | Steering wheel CAN | 43K |
| CAN PER | Peripherals CAN | 4H |
| CAN PER | Peripherals CAN | 10H |
| Code A20 | Adjustment damping | 40E |
| Code EM4 | Driving Assistance Plus Package | 1G |
| Code EM4 | Driving Assistance Plus Package | 7H |
| Code EM4 | Driving Assistance Plus Package | 27G |
| Code EM4 | Driving Assistance Plus Package | 15F |
| Code FR8 | Backup camera | 24H |
| Code JS1 | 360° camera | 30J |
| Flex E | Chassis FlexRay | 23H |
| Flex E | Chassis FlexRay | 30D |
| Flex E | Chassis FlexRay | 39A |
| Flex E | Chassis FlexRay | 39J |
| Flex E | Chassis FlexRay | 36K |
| Flex E | Chassis FlexRay | 26L |
| Flex E | Chassis FlexRay | 37F |
| Flex E | Chassis FlexRay | 43H |
| Flex E | Chassis FlexRay | 49A |
| Flex E | Chassis FlexRay | 37H |
| H13/4 | Parking system speaker | 32E |
| H4/61 | Instrument cluster speaker | 17J |
| HSVL | High-speed video link | 31J |
| HSVL | High-speed video link | 27F |
| HSVL | High-speed video link | 23D |
| HSVL | High-speed video link | 27J |
| LIN 1 | Instrument panel LIN | 11B |
| LIN A3 | LCP LIN | 20B |
| LIN A3 | LCP LIN | 18B |
| M35/2 | Rear camera cover motor | 9B |
| M35/2s1 | Rear camera cover motor switch | 9B |
| N10/6 | Front SAM control unit | 13A |
| N10/8 | Rear control unit | 7A |
| N127 | Drivetrain control unit | 30A |
| N135 | Steering wheel electronics | 45K |
| N28/1 | Trailer recognition control unit | 5J |
| N3/10 | ME-SFI [ME] control unit | 36D |
| N3/9 | CDI control unit | 39D |
| N30/4 | Electronic Stability Program control unit | 57F |
| N49 | Steering wheel angle sensor | 41L |
| N51/5 | Adaptive damping system control unit | 42E |
| N62 | Parking system control unit | 30G |
| N68 | Electrical power steering control unit | 52K |
| n69/1 | Left front door control unit | 5C |
| N69/2 | Right front door control unit | 5C |
| N69/3 | Rear left door control unit | 2C |
| N69/4 | Right rear door control unit | 2C |
| N72/1 | Upper control panel control unit | 16A |
| N72/1s58 | Vehicle button | 17A |
| N72/5 | Right lower control panel | 21A |
| N72/5s10 | Parking system button | 23B |
| n73 | Electronic ignition switch control unit | 14F |
| N80 | Steering column module control unit | 40J |
| S163/2s10 | Head unit finger navigation pad | 48K |
| S163/2s13 | "Back" button | 48L |
| S6/1 | Driver-side instrument panel button group | 11D |
| S6/1s8 | PARKTRONIC button | 9C |
| U74 | Valid for diesel engines | 37D |
| U75 | Valid for gasoline engines | 35D |
| y3/8n4 | Fully integrated transmission control unit | 42C |
