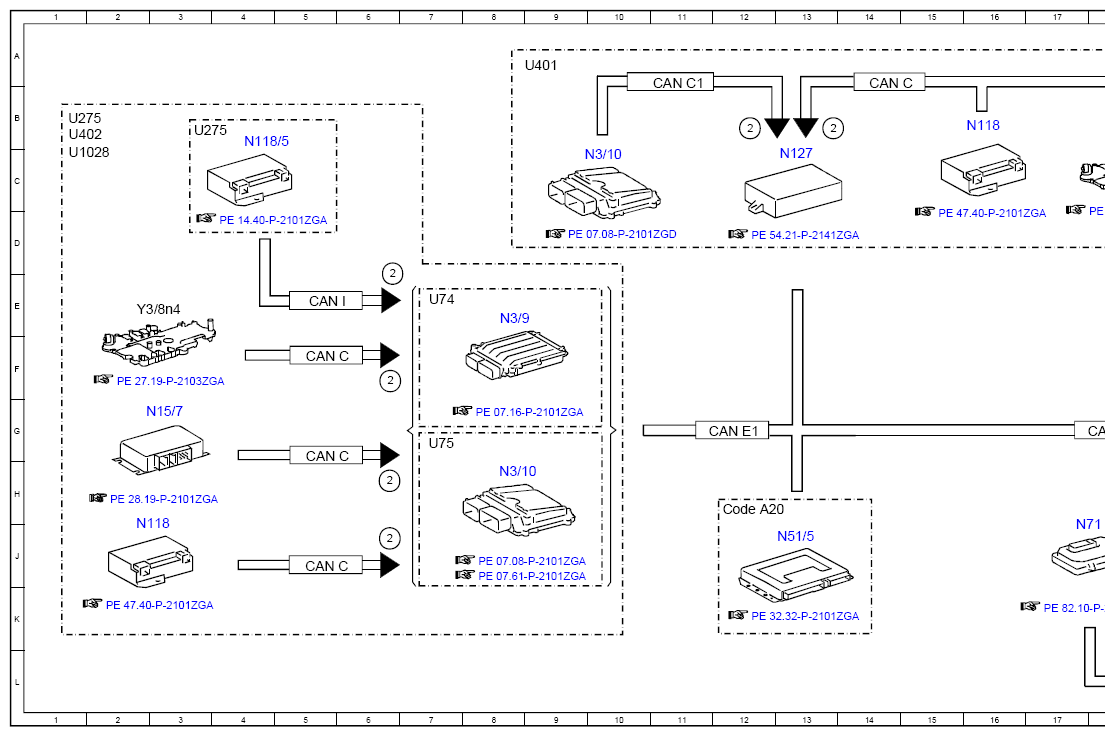

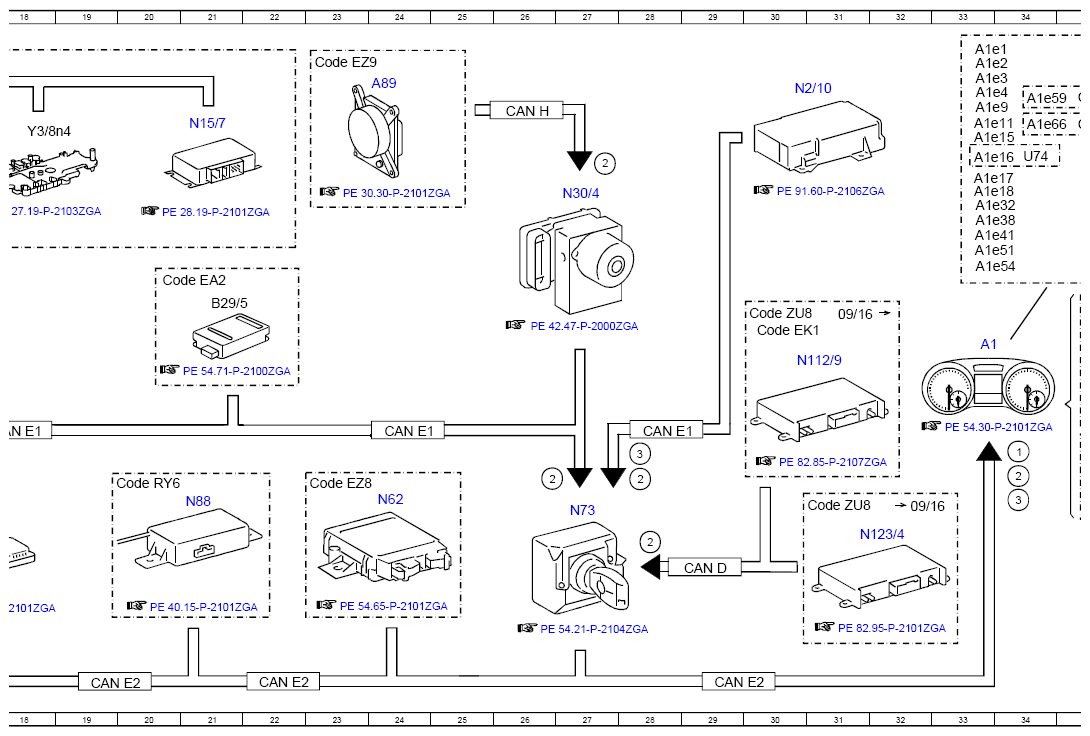

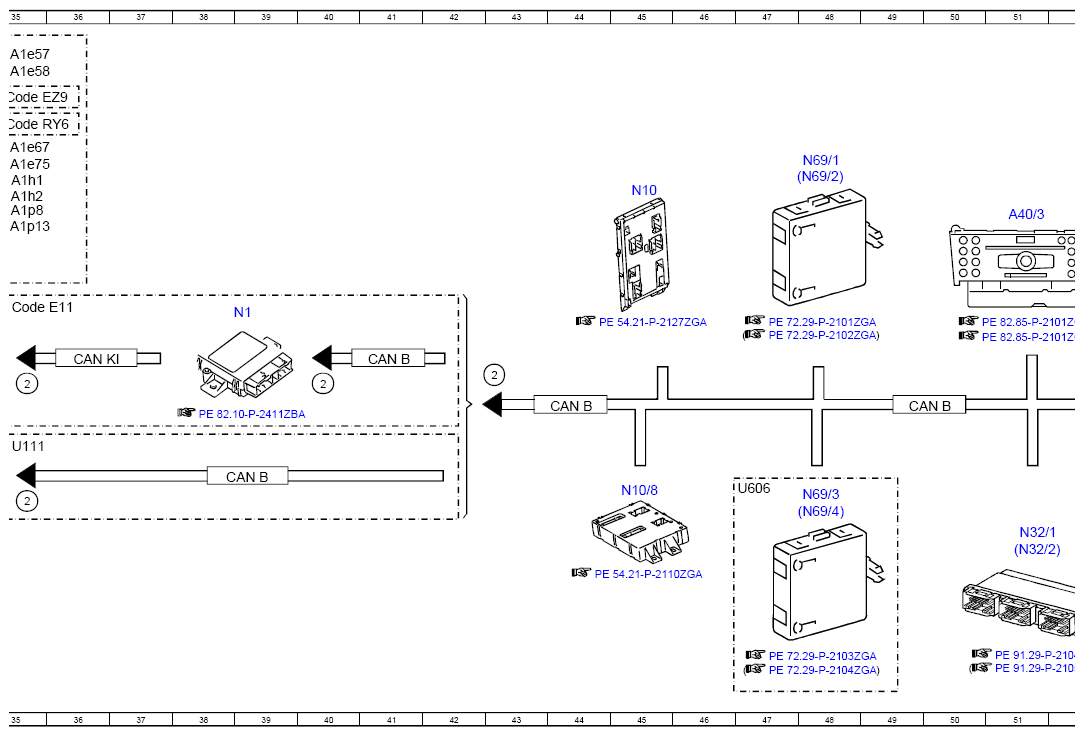

Electrical Function Schematic Of Instrument Cluster, Indicator/Warning Message - PE54.30-P-2054-97ZGA
Model 463 (except 463.342) as of model year 2013 up to model year 2019
Model 463.342
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 34G |
| 2 | Instrument cluster, message | 34H |
| 2 | Instrument cluster, message | 43F |
| 2 | Instrument cluster, message | 28J |
| 2 | Instrument cluster, message | 26H |
| 2 | Instrument cluster, message | 6E |
| 2 | Instrument cluster, message | 6F |
| 2 | Instrument cluster, message | 6H |
| 2 | Instrument cluster, message | 6J |
| 2 | Instrument cluster, message | 12B |
| 2 | Instrument cluster, message | 13B |
| 2 | Instrument cluster, message | 28H |
| 2 | Instrument cluster, message | 35F |
| 2 | Instrument cluster, message | 40F |
| 2 | Instrument cluster, message | 35H |
| 2 | Instrument cluster, message | 27C |
| 3 | Seat belt buckle restraint system switch, status | 34H |
| 3 | Seat belt buckle restraint system switch, status | 28G |
| A1 | Instrument cluster | 33F |
| A1e1 | Left turn signal indicator light | 33A |
| A1e11 | Parking brake indicator lamp | 33B |
| A1e15 | Supplemental restraint system indicator lamp | 33B |
| A1e16 | Preglow indicator lamp (diesel engine) | 33C |
| A1e17 | Ant i lock brake system indicator lamp | 33C |
| A1e18 | Rear fog lamp indicator lamp | 33C |
| A1e2 | Right turn signal indicator light | 33A |
| A1e3 | High beam indicator lamp | 33A |
| A1e32 | Rear window heater indicator lamp | 33C |
| A1e38 | Standing lamps indicator lamp | 33D |
| A1e4 | Fuel reserve indicator lamp | 33B |
| A1e41 | Electronic Stability Program warning lamp | 33D |
| A1e51 | Brake system warning lamp | 33D |
| A1e54 | Coolant temperature warning lamp | 33D |
| A1e57 | Front fog lamps indicator lamp | 35A |
| A1e58 | Engine diagnosis indicator lamp | 35A |
| A1e59 | DISTRONIC warning lamp | 34B |
| A1e66 | Tire pressure monitor warning lamp | 34B |
| A1e67 | Low beam indicator lamp | 35C |
| A1e75 | Brake force distribution warning lamp | 35C |
| A1e9 | Seat belt warning lamp | 33B |
| A1h1 | Warning buzzer | 35C |
| A1h2 | Turn signal light function check, acoustic | 35C |
| A1p13 | Multifunction display | 35D |
| A1p8 | Speedometer | 35D |
| A40/3 | COMAND control unit | 51D |
| A6n1 | Stationary heater control unit | 54J |
| A89 | DISTRONIC electric controller unit | 24B |
| B29/5 | Right rear bumper intelligent radar sensor | 21E |
| CAN B | Interior CAN | 44G |
| CAN B | Interior CAN | 49G |
| CAN B | Interior CAN | 53G |
| CAN B | Interior CAN | 41F |
| CAN B | Interior CAN | 39H |
| CAN C | Engine CAN | 5F |
| CAN C | Engine CAN | 5G |
| CAN C | Engine CAN | 14B |
| CAN C | Engine CAN | 5J |
| CAN C1 | Engine CAN | 11B |
| CAN D | Diagnostic CAN | 29J |
| CAN E1 | Chassis CAN 1 | 12G |
| CAN E1 | Chassis CAN 1 | 18G |
| CAN E1 | Chassis CAN 1 | 24G |
| CAN E1 | Chassis CAN 1 | 28G |
| CAN E2 | Chassis CAN 2 | 22L |
| CAN E2 | Chassis CAN 2 | 29L |
| CAN E2 | Chassis CAN 2 | 19L |
| CAN H | Vehicle dynamics CAN | 26B |
| CAN I | Drive train sensor CAN | 5E |
| CAN KI | Instrument cluster CAN | 36F |
| Code A20 | Adjustment damping | 12H |
| Code El 1 | Stealth lights with convoy marking | 35E |
| Code EA2 | Blind Spot Assist | 20E |
| Code EK1 | HERMES LTE communications module | 30E |
| Code EZ8 | Parktronic | 23H |
| Code EZ9 | DISTRONIC | 23A |
| Code EZ9 | DISTRONIC | 35B |
| Code H12 | Stationary heater | 53H |
| Code RY6 | Tire pressure monitor (TPM) | 19H |
| Code RY6 | Tire pressure monitor (TPM) | 35B |
| Code ZU8 | USA version | 31H |
| Code ZU8 | USA version | 30E |
| N1 | Stealth lights control unit | 39E |
| N10 | SAM control unit | 45C |
| N10/8 | Rear control unit | 45H |
| N112/9 | HERMES control unit | 30F |
| N118 | Fuel pump control unit | 16B |
| N118 | Fuel pump control unit | 2J |
| N118/5 | AdBlue® control unit | 4B |
| N123/4 | Emergency call system control unit | 32J |
| N127 | Drivetrain control unit | 13C |
| N15/7 | VGS control unit | 3G |
| N15/7 | VGS control unit | 21B |
| N2/10 | Supplemental restraint system control unit | 30B |
| N28/1 | Trailer recognition control unit | 54D |
| N3/10 | ME-SFI [ME] control unit | 8H |
| N3/10 | ME-SFI [ME] control unit | 10C |
| N3/9 | CDI control unit | 8E |
| N30/4 | Electronic Stability Program control unit | 27C |
| N32/1 | Driver seat control unit | 51J |
| N32/2 | Front passenger seat control unit | 51J |
| N51/5 | Adaptive damping system control unit | 13J |
| N62 | Parking system control unit | 24H |
| N69/1 | Left front door control unit | 48C |
| N69/2 | Right front door control unit | 48C |
| N69/3 | Rear left door control unit | 48H |
| N69/4 | Right rear door control unit | 48H |
| N71 | Headlamp range adjustment control unit | 17J |
| N73 | Electronic ignition switch control unit | 27H |
| N88 | Tire pressure monitor control unit | 21H |
| U1028 | Valid for engine 157 | IC |
| U111 | Not valid for code E11 (Stealth lights with convoy marking) | 35G |
| U2026 | Not valid for model 463.242 | 53C |
| U275 | Valid for engine 642. 8 | 3B |
| U275 | Valid for engine 642.8 | 1B |
| U401 | Valid for fixed installation telephone | 8A |
| U402 | Valid for engine 273 | 1B |
| U606 | Not valid for convertible | 47H |
| U74 | Valid for diesel engines | 7E |
| U74 | Valid for diesel engines | 34C |
| U75 | Valid for gasoline engines | 7G |
| Y3/8n4 | Fully integrated transmission control unit | 2E |
| Y3/8n4 | Fully integrated transmission control unit | 18B |
