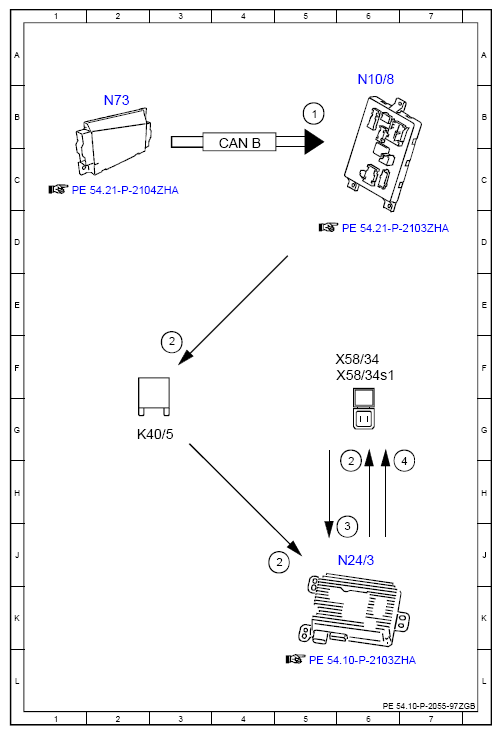

Electrical Function Schematic For DC/AC Converter - PE54.10-P-2055-97ZGB
Model 463 (except 463.342)
as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 5B |
| 2 | Power supply, status ON | 5J |
| 2 | Power supply, status ON | 6H |
| 2 | Power supply, status ON | 3F |
| 3 | Socket microswitch, status | 6J |
| 4 | Socket, actuation | 7G |
| CAN B | Interior CAN | 4C |
| K40/5 | Rear fuse and relay module | 2G |
| N10/8 | Rear control unit | 6A |
| N24/3 | DC/AC converter control unit | 6J |
| N73 | Electronic ignition switch control unit | 2B |
| X58/34 | 115 V socket | 6F |
| X58/34s1 | Socket microswitch | 6F |
