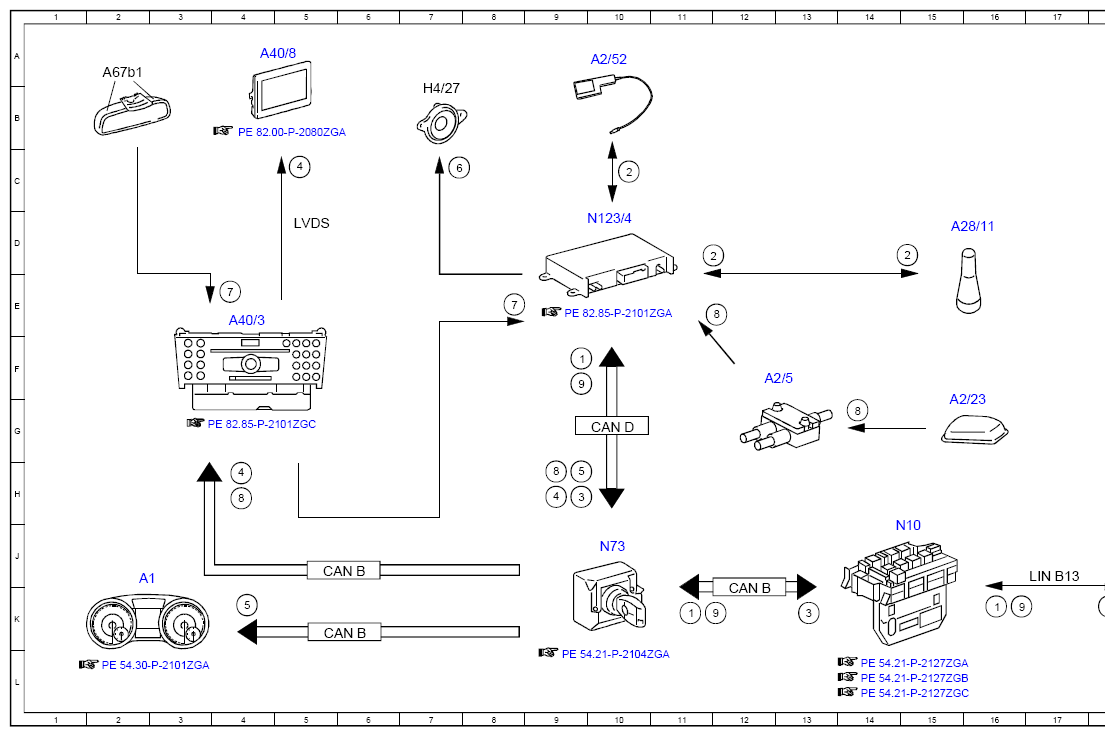

Electrical Function Schematic For MB Information And Breakdown Assistance Function - PE82.95-P-2073-97ZGA
Model 463
as of model year 2013 up to model year 2017
with code ZU8 (National version for USA)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Breakdown assistance, signal | 21J |
| 1 | Breakdown assistance, signal | 16K |
| 1 | Breakdown assistance, signal | 9F |
| 1 | Breakdown assistance, signal | 11K |
| 2 | Telephone, signal | 10C |
| 2 | Telephone, signal | 15D |
| 2 | Telephone, signal | 11D |
| 3 | Status indication, signal | 22J |
| 3 | Status indication, signal | 22K |
| 3 | Status indication, signal | 18K |
| 3 | Status indication, signal | 9H |
| 3 | Status indication, signal | 13K |
| 4 | Audio/COMAND display, message | 4H |
| 4 | Audio/COMAND display, message | 5C |
| 4 | Audio/COMAND display, message | 9H |
| 5 | Instrument cluster, message | 4K |
| 5 | Instrument cluster, message | 9H |
| 6 | Voice output, signal | 7C |
| 7 | Voice input, signal | 4E |
| 7 | Voice input, signal | 8E |
| 8 | Navigation data, signal | 4H |
| 8 | Navigation data, signal | 9H |
| 8 | Navigation data, signal | 12E |
| 8 | Navigation data, signal | 14G |
| 9 | MB-Info, signal | 21K |
| 9 | MB-Info, signal | 16K |
| 9 | MB-Info, signal | 9F |
| 9 | MB-Info, signal | 12K |
| A1 | Instrument cluster | 2J |
| A2/23 | Left front GPS antenna | 15G |
| A2/5 | Global positioning system antenna splitter | 12F |
| A2/52 | Emergency call system antenna | 10A |
| A28/11 | Multifunction antenna | 15D |
| A40/3 | COMAND control unit | 4E |
| A40/8 | Audio/COMAND display | 4A |
| A67b1 | Hands-free system microphone | 2A |
| CAN B | Interior CAN | 5K |
| CAN B | Interior CAN | 5J |
| CAN B | Interior CAN | 12K |
| CAN D | Diagnostic CAN | 10G |
| H4/27 | Center instrument panel speaker | 7B |
| LIN B13 | Roof LIN | 17J |
| LVDS | Low voltage differential signal | 5D |
| N10 | SAM control unit | 15J |
| N123/4 | Emergency call system control unit | 10D |
| N70 | Overhead control panel control unit | 19J |
| N73 | Electronic ignition switch control unit | 10J |
| S93/3s4 | Breakdown assistance button | 22H |
| S93/3s5 | MB-Info button | 22K |
