Remove/Install Luggage Compartment Floor Covering - AR68.20-P-4810GW
Model 463
as of model year 2013 up to model year 2019

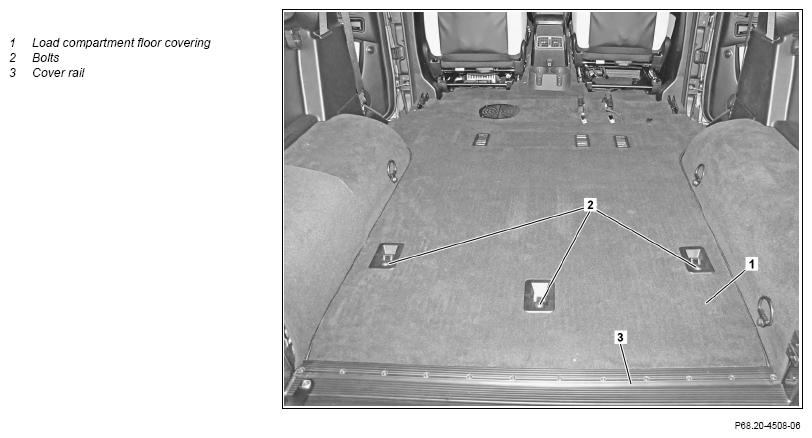

Fig 1: Luggage Compartment Floor Covering Components Location - Model 463 As Of Model Year 2013 Up To Model Year 2019
| Remove/install | |||
| 1 | Remove rear seat and rear seat backrest | Model 463 as of model year 2013 up to model year 2019 |
AR91.12-P-1700GW |
| 2 | Remove bass module speaker | If installed Model 463 (except 463.202) as of model year 2013 up to model year 2019 with code EU9 (Harman Kardon® Logic 7® surround sound system)/facelift 2012 |
AR82.62-P-7839GW |
| 3 | Remove cover of battery compartment | ||
| 4 | Remove rear door sills | Model 463 as of model year 2013 up to model year 2019 |
AR68.30-P-4100GW |
| 5 | Remove screws (2) and remove anchoring lugs | ||
| 6 | Pull load compartment floor covering (1) out of cover rail (3) and remove load compartment floor covering (1) | ||
| 7 | Install in the reverse order |
