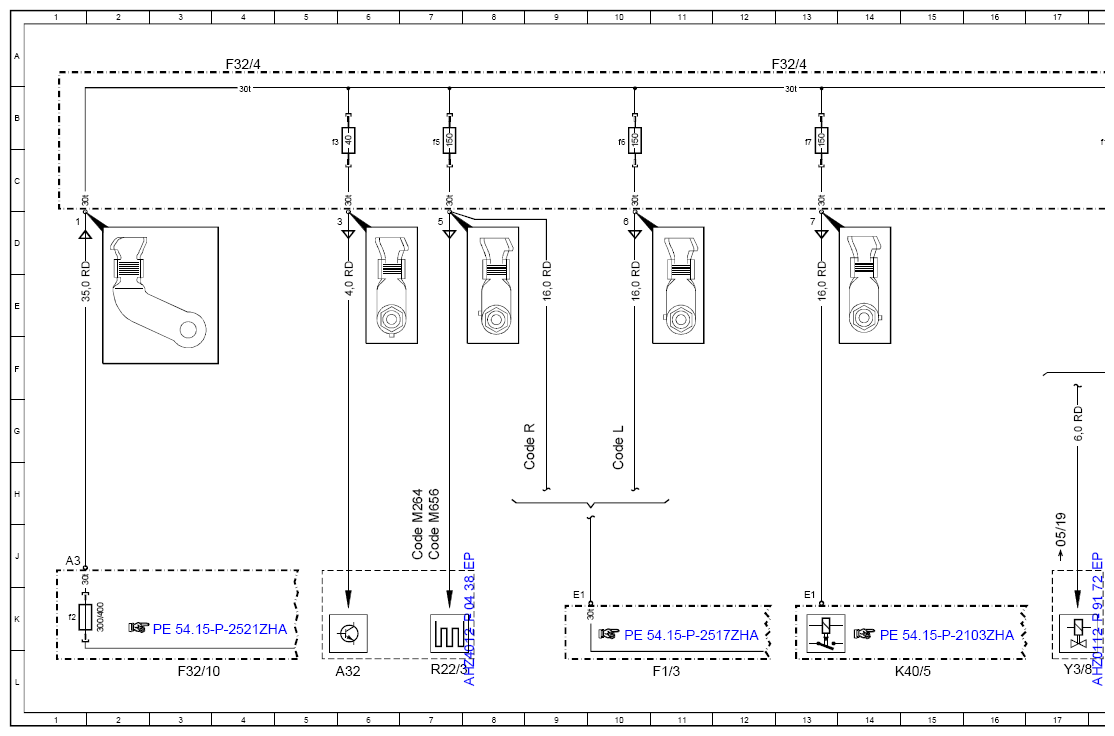

Wiring Diagram, Interior Prefuse Box (F32/4) - PE54.15-P-2514-97ZHA
Model 463 (except 463.342)
as of model year 2019

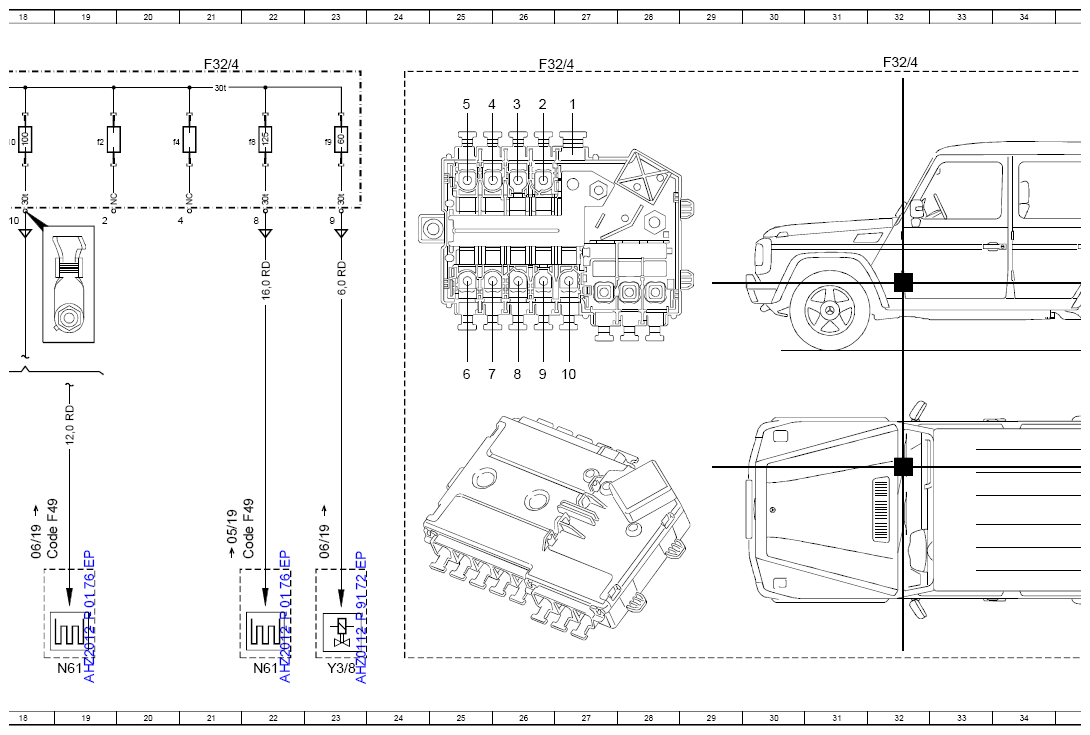

Fuse box F32/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A32 | AC housing | 6L |
| Code F49 | Heated windshield | 19J |
| Code F49 | Heated windshield | 22J |
| Code L | LEFT-HAND DRIVE | 10H |
| Code M264 | R4 spark-ignition engine M264 | 7J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 7J |
| Code R | RIGHT-HAND DRIVE | 9H |
| F1/3 | Right A-pillar fuse box | 11L |
| F32/10 | Starter battery prefuse box | 3L |
| F32/10f2 | Fuse 2 | 1K |
| F32/4 | Vehicle interior prefuse box | 4A |
| F32/4 | Vehicle interior prefuse box | 13A |
| F32/4 | Vehicle interior prefuse box | 21A |
| F32/4 | Vehicle interior prefuse box | 26A |
| F32/4 | Vehicle interior prefuse box | 32A |
| F32/4f10 | Fuse 10 | 18B |
| F32/4f2 | Fuse 2 | 19B |
| F32/4f3 | Fuse 3 | 5B |
| F32/4f4 | Fuse 4 | 20B |
| F32/4f5 | Fuse 5 | 7B |
| F32/4f6 | Fuse 6 | 10B |
| F32/4f7 | Fuse 7 | 13B |
| F32/4f8 | Fuse 8 | 22B |
| F32/4f9 | Fuse 9 | 23B |
| K40/5 | Rear fuse and relay module | 15L |
| N61 | Windshield heater control unit | 19L |
| N61 | Windshield heater control unit | 22L |
| R22/3 | PTC heater booster | 7L |
| Y3/8 | Fully integrated transmission control unit | 17L |
| Y3/8 | Fully integrated transmission control unit | 23L |
