Remove/Install 360° Camera In Outside Mirror - AR54.65-P-3002XG
Model 463
as of Model year 2019
with code JS1 (360° camera (SURROUND VIEW))

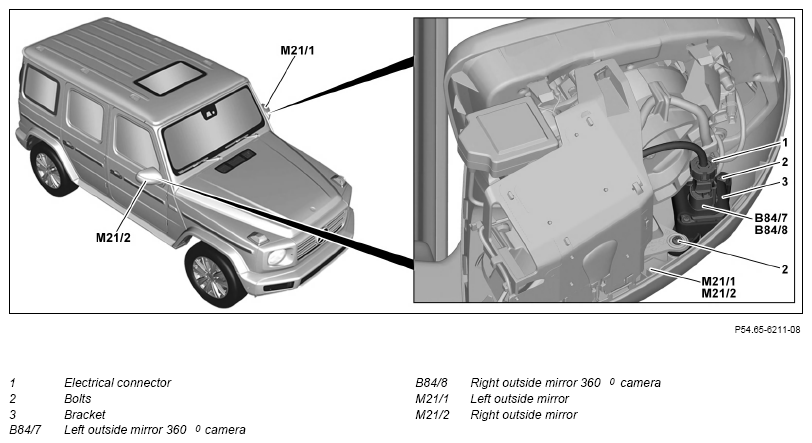

Fig 1: 360° Camera In Outside Mirror Components Location - Model 463 As Of Model Year 2019 With Code JS1
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Remove trim on left outside mirror (M21/1) or right outside mirror (M21/2). | AR88.70-P-9040XG | |
| 2 | Disconnect electrical connector (1). | ||
| 3 | Unscrew bolts (2). | ||
| 4 | Remove bracket (3) with left outside mirror 360° camera (B84/7) or right outside mirror 360° camera (B84/8). | ||
| 5 | Unclip left outside mirror 360° camera (B84/7) or right outside mirror 360° camera (B84/8) from bracket (3) and remove. | Only when replacing the left outside mirror 360° camera (B84/7) or the right outside mirror 360° camera. | |
| 6 | Install in reverse order. | ||
| Initial startup | |||
| 7 | Calibrate left outside mirror 360° camera (B84/7) or right outside mirror 360° camera (B84/8) using vehicle diagnosis system. | ||
| AD00.00-P-2000-04B |
