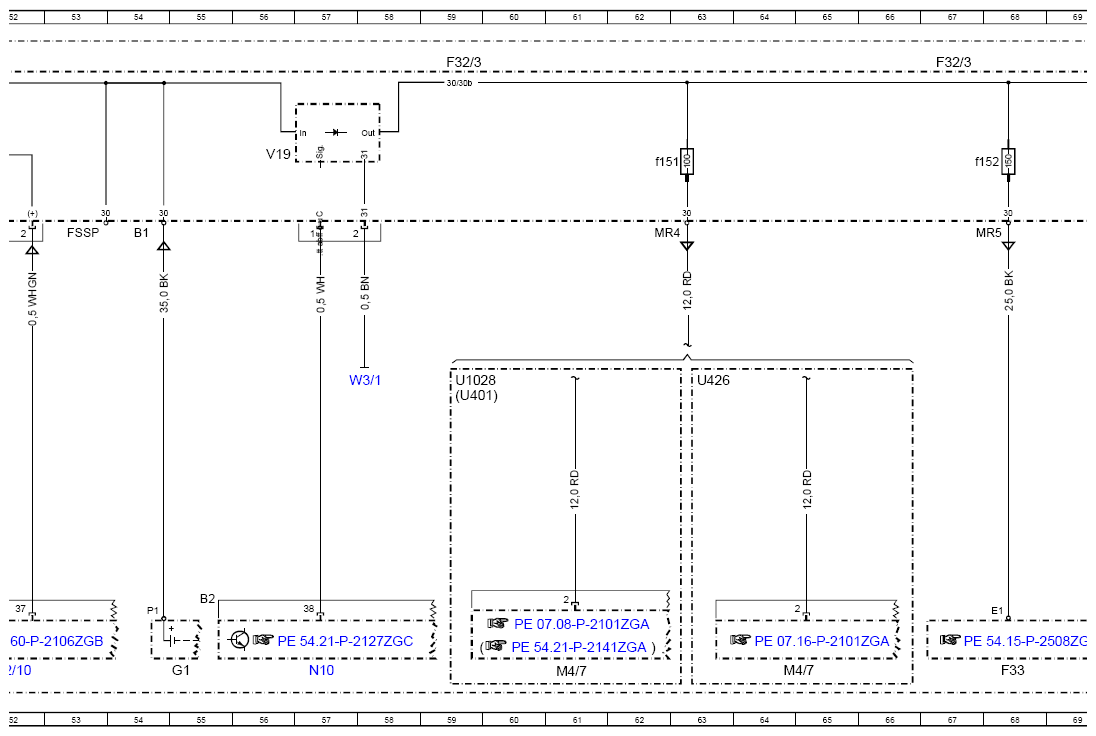

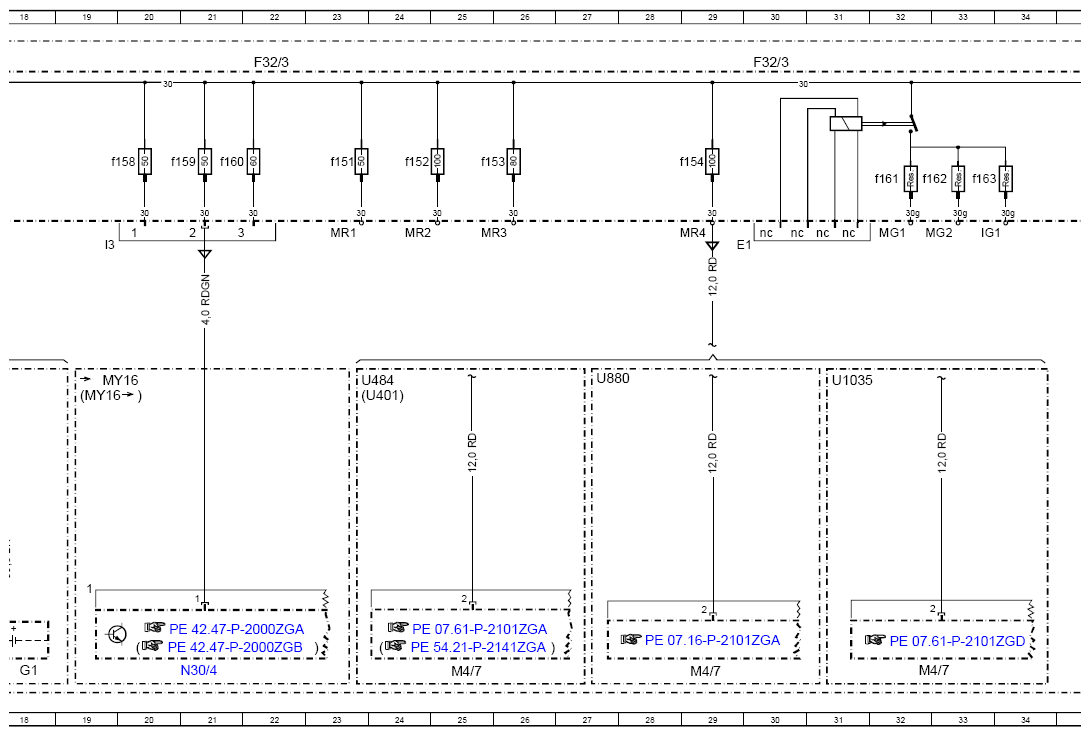

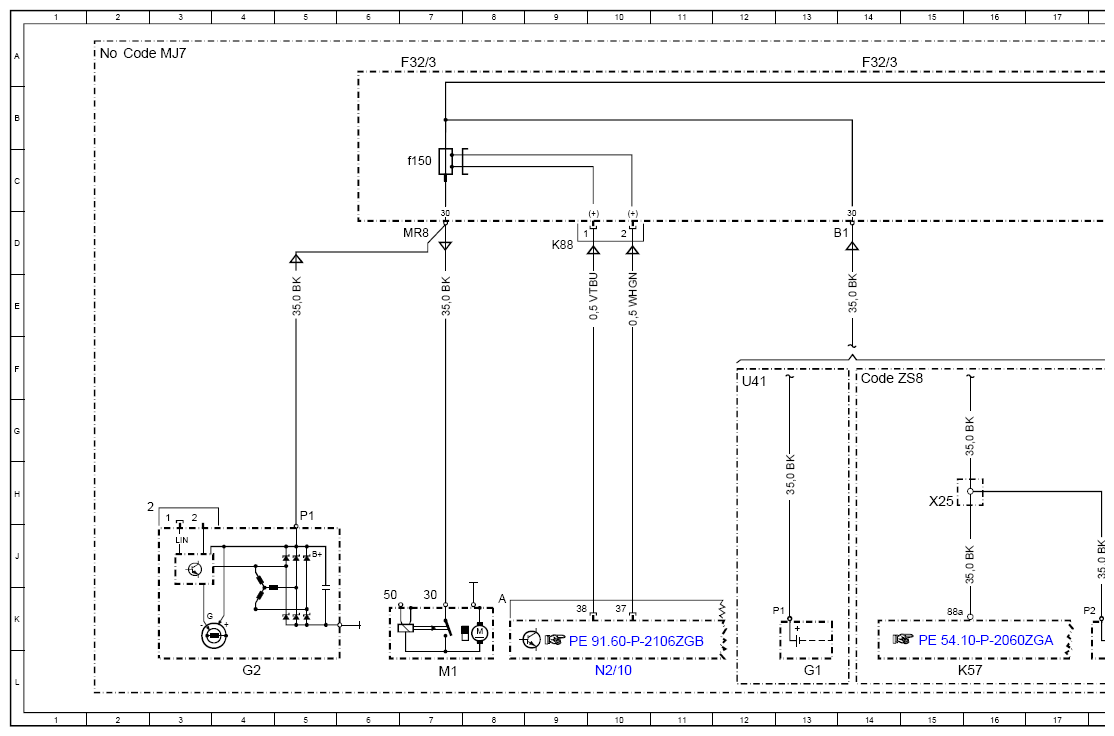

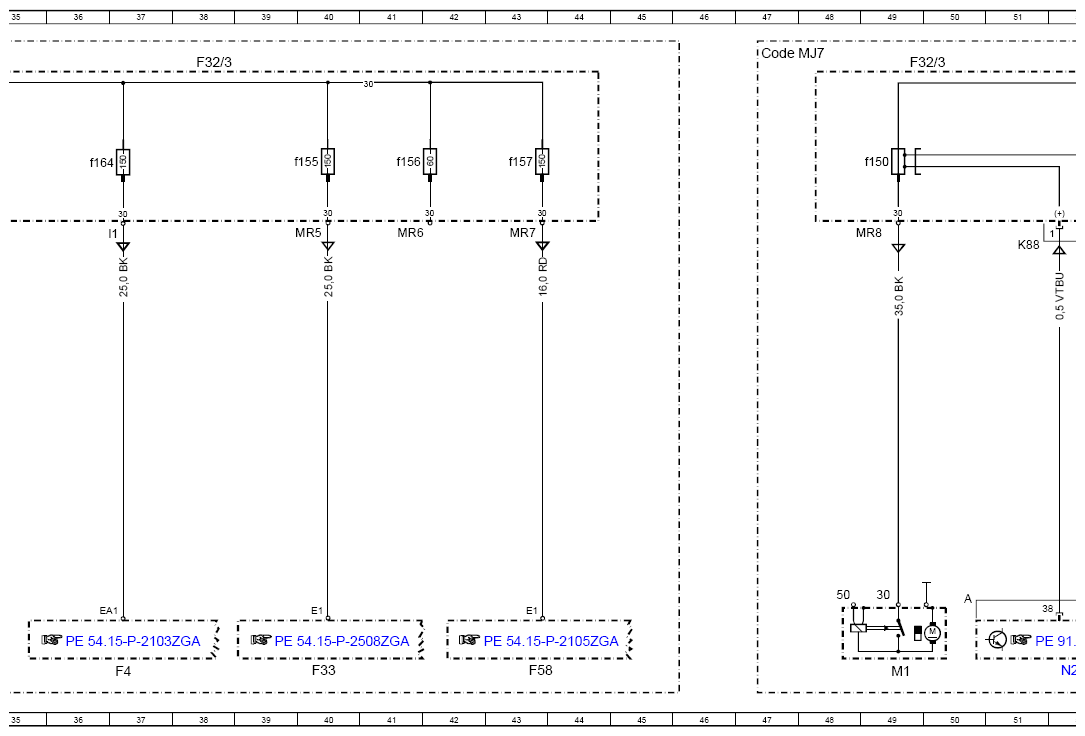

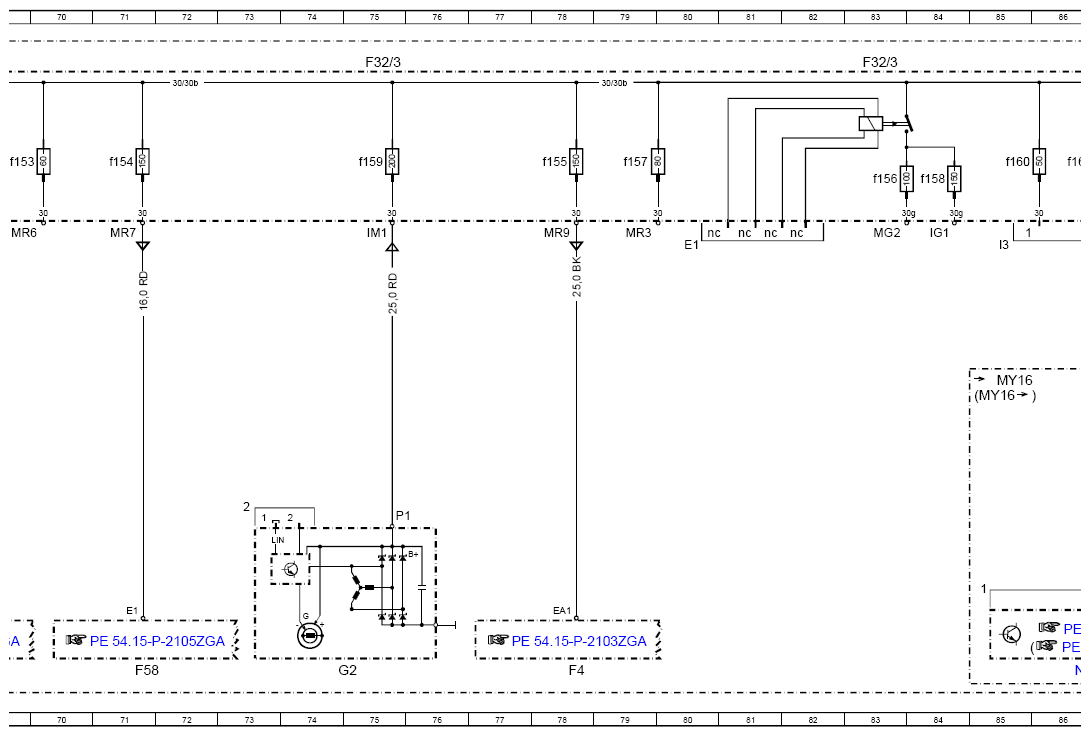

Wiring Diagram, Engine Compartment Prefuse Box (F32/3) - PE54.15-P-2513-97ZGA
Model 463
as of model year 2013 up to model year 2019
/YoM 12 model refinement package up to YoM 18 model refinement package
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 96L |
| Code MJ7 | Stop/start function | 47A |
| Code MJ7 | Stop/start function | 2A |
| Code ZS8 | Protection class VR7/glass area VR9 | 14F |
| F32/3 | Engine compartment prefuse box | 83A |
| F32/3 | Engine compartment prefuse box | 59A |
| F32/3 | Engine compartment prefuse box | 22A |
| F32/3 | Engine compartment prefuse box | 7A |
| F32/3 | Engine compartment prefuse box | 30A |
| F32/3 | Engine compartment prefuse box | 38A |
| F32/3 | Engine compartment prefuse box | 49A |
| F32/3 | Engine compartment prefuse box | 14A |
| F32/3 | Engine compartment prefuse box | 67A |
| F32/3 | Engine compartment prefuse box | 75A |
| F32/3f150 | Pyrofuse | 49C |
| F32/3f150 | Pyrofuse | 7C |
| F32/3f151 | Fuse 151 | 62C |
| F32/3f151 | Fuse 151 | 23C |
| F32/3f152 | Fuse 152 | 68C |
| F32/3f152 | Fuse 152 | 24C |
| F32/3f153 | Fuse 153 | 69C |
| F32/3f153 | Fuse 153 | 25C |
| F32/3f154 | Fuse 154 | 71C |
| F32/3f154 | Fuse 154 | 29C |
| F32/3f155 | Fuse 155 | 40C |
| F32/3f155 | Fuse 155 | 78C |
| F32/3f156 | Fuse 156 | 83C |
| F32/3f156 | Fuse 156 | 41C |
| F32/3f157 | Fuse 157 | 43C |
| F32/3f157 | Fuse 157 | 79C |
| F32/3f158 | Fuse 158 | 84C |
| F32/3f158 | Fuse 158 | 20C |
| F32/3f159 | Fuse 159 | 75C |
| F32/3f159 | Fuse 159 | 21C |
| F32/3f160 | Fuse 160 | 85C |
| F32/3f160 | Fuse 160 | 21C |
| F32/3f161 | Fuse 161 | 86C |
| F32/3f161 | Fuse 161 | 32C |
| F32/3f162 | Fuse 162 | 87C |
| F32/3f162 | Fuse 162 | 33C |
| F32/3f163 | Fuse 163 | 33C |
| F32/3f164 | Fuse 164 | 36C |
| F33 | Battery compartment prefuse box | 68L |
| F33 | Battery compartment prefuse box | 40L |
| F4 | Rear fuse and relay module | 37L |
| F4 | Rear fuse and relay module | 78L |
| F58 | Front passenger footwell fuse and relay module | 71L |
| F58 | Front passenger footwell fuse and relay module | 43L |
| G1 | On-board electrical system battery | 55L |
| G1 | On-board electrical system battery | 13L |
| G1 | On-board electrical system battery | 18L |
| G2 | Alternator | 74L |
| G2 | Alternator | 4L |
| K57 | Battery cutoff relay | 16L |
| M1 | Starter | 49L |
| M1 | Starter | 7L |
| M4/7 | Fan motor | 61L |
| M4/7 | Fan motor | 25L |
| M4/7 | Fan motor | 29L |
| M4/7 | Fan motor | 64L |
| M4/7 | Fan motor | 32L |
| N10 | SAM control unit | 57L |
| N2/10 | Supplemental restraint system control unit | 52L |
| N2/10 | Supplemental restraint system control unit | 10L |
| N30/4 | Electronic Stability Program control unit | 21L |
| N30/4 | Electronic Stability Program control unit | 86L |
| U1035 | Valid for gasoline engine 279 | 31F |
| U401 | Valid for engine 176 | 23G |
| U41 | Not valid for code ZS8 Protection class VR7/glass area VR9 | 12F |
| U484 | Valid for M273 ME | 23F |
| U880 | Valid for diesel engine 642 | 27F |
| V19 | ECO start/stop function diode | 56C |
| W3/1 | Ground point (right front wheel well) | 57F |
| X25 | Terminal 30 battery cutoff relay electrical connector | 15H |
