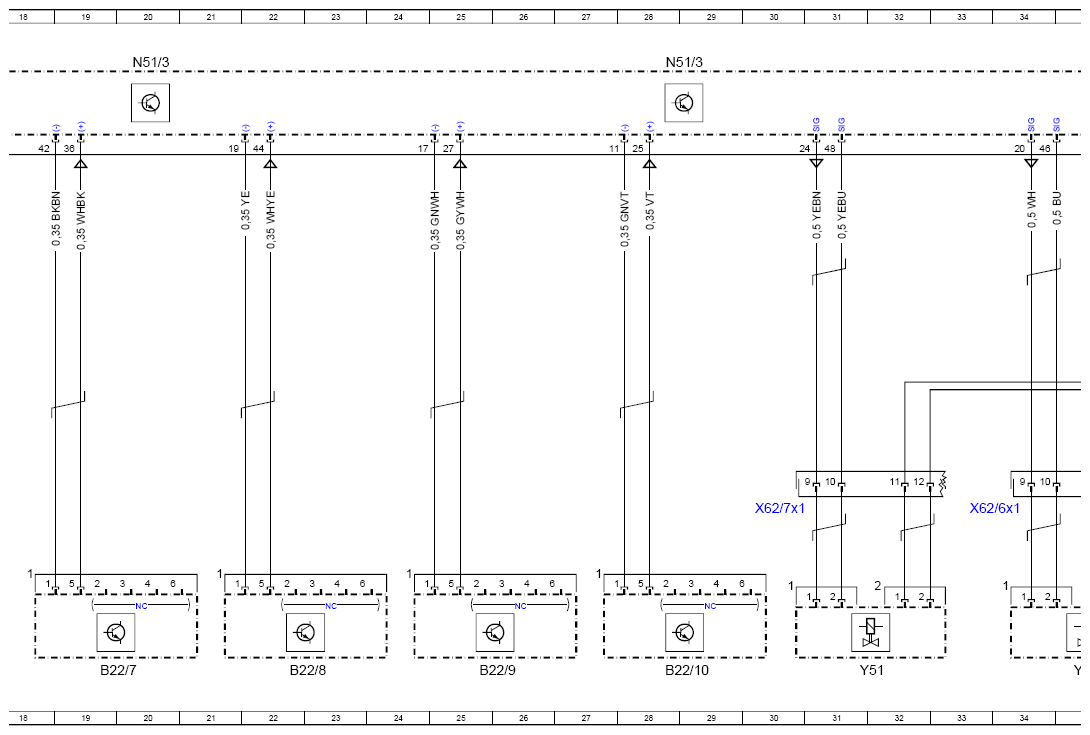

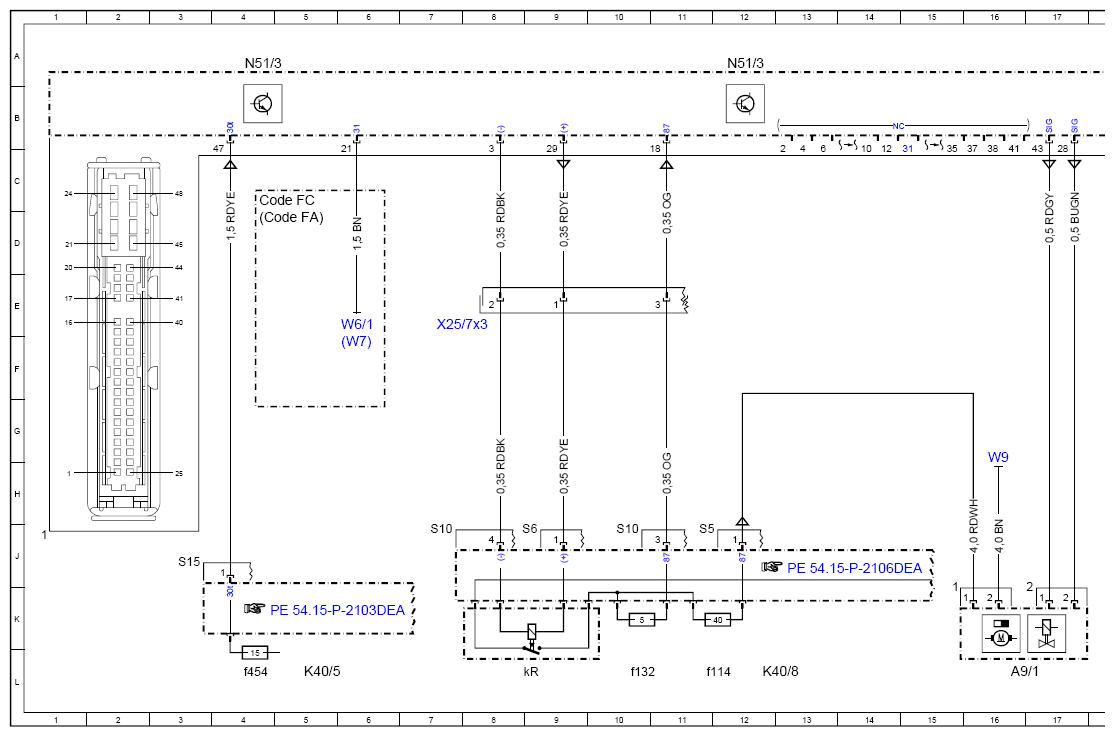

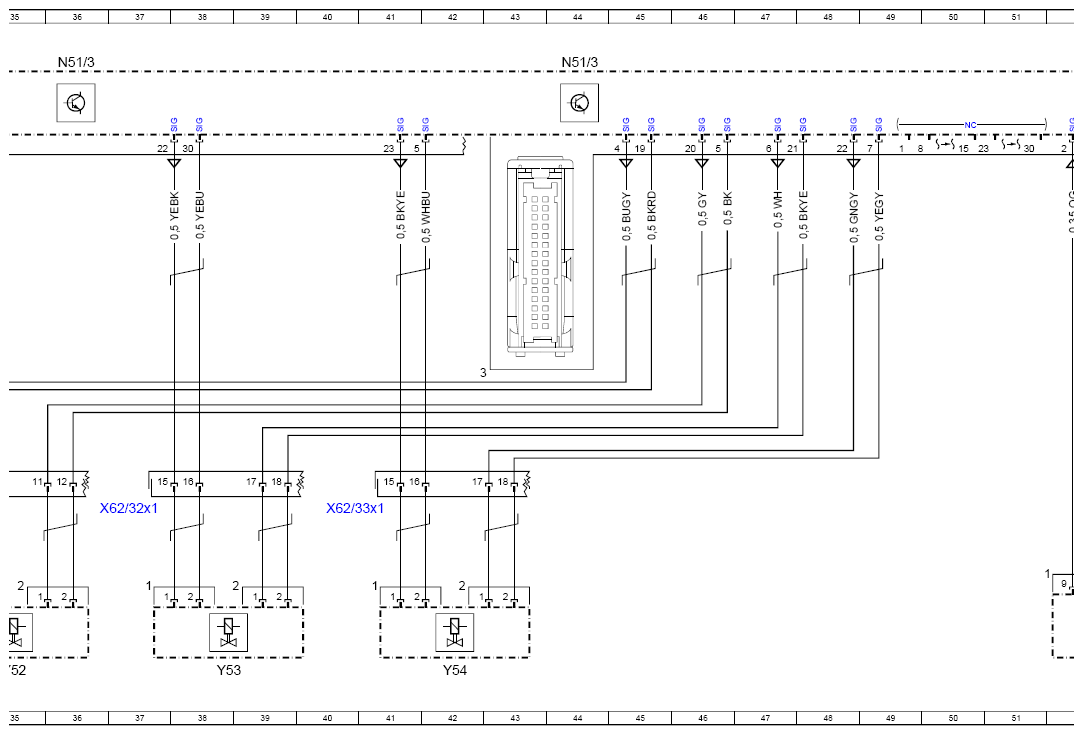

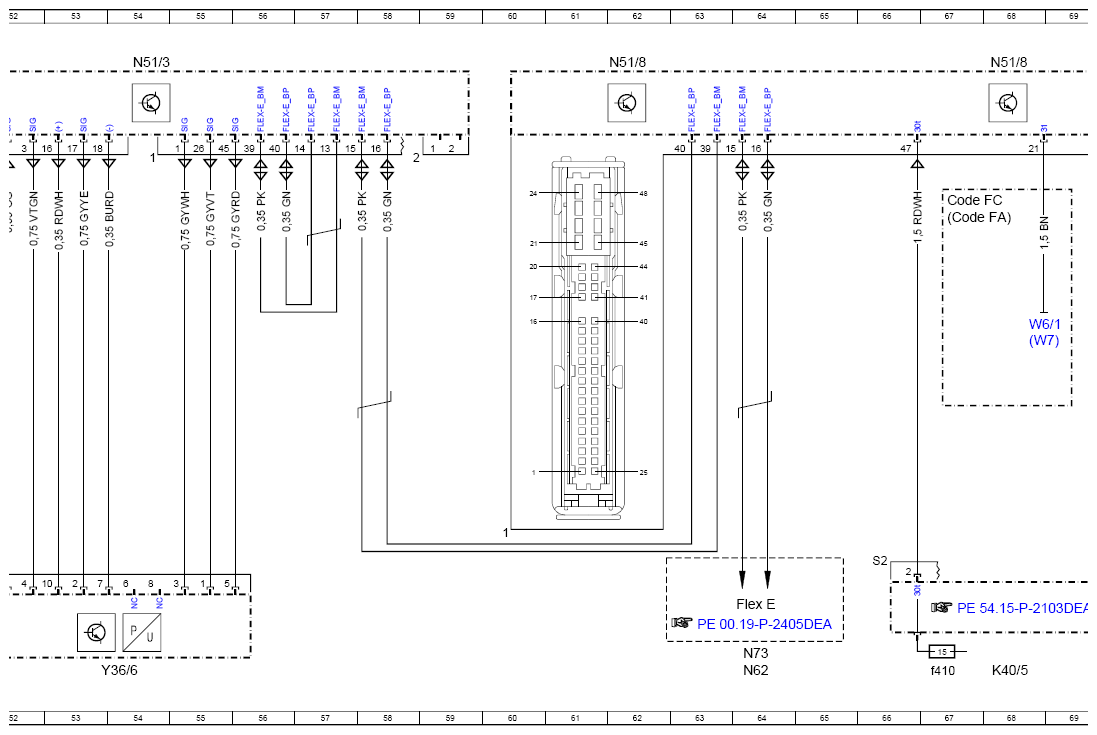

Wiring Diagram For AIR BODY CONTROL Control Unit - PE32.32-P-2102-97DEA
Model 238 as of model year 2021 With Code 489 (AIR BODY CONTROL) Control unit N51/3

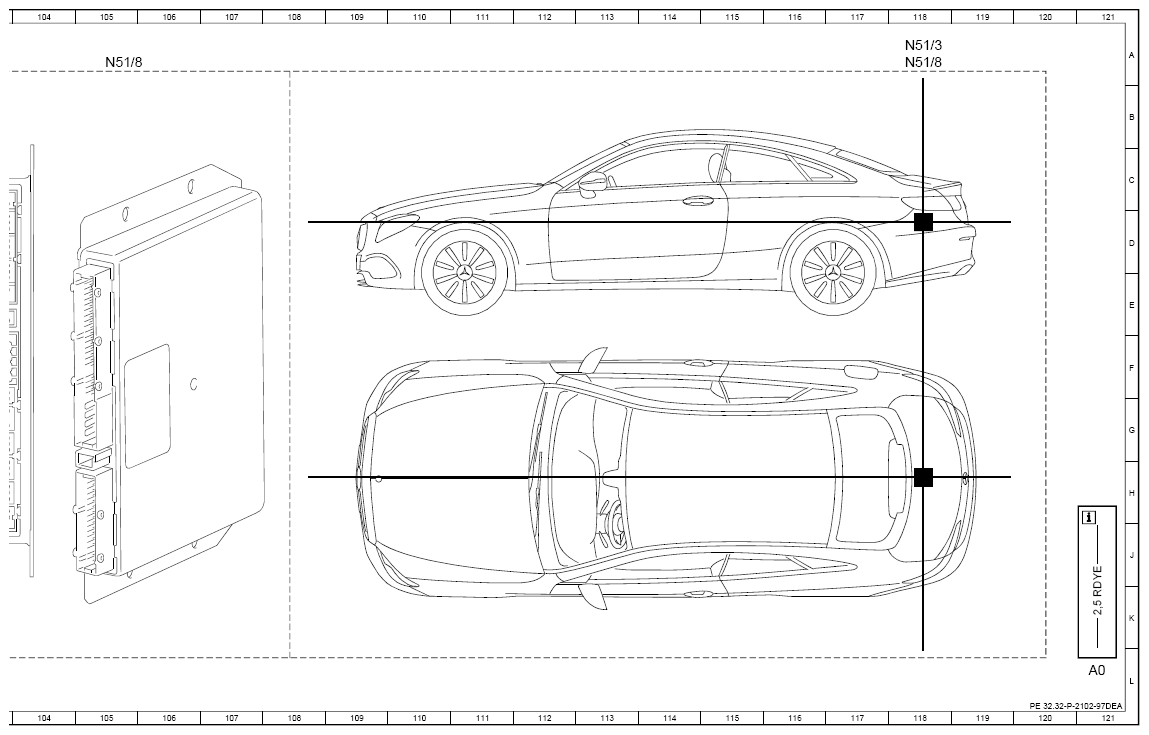

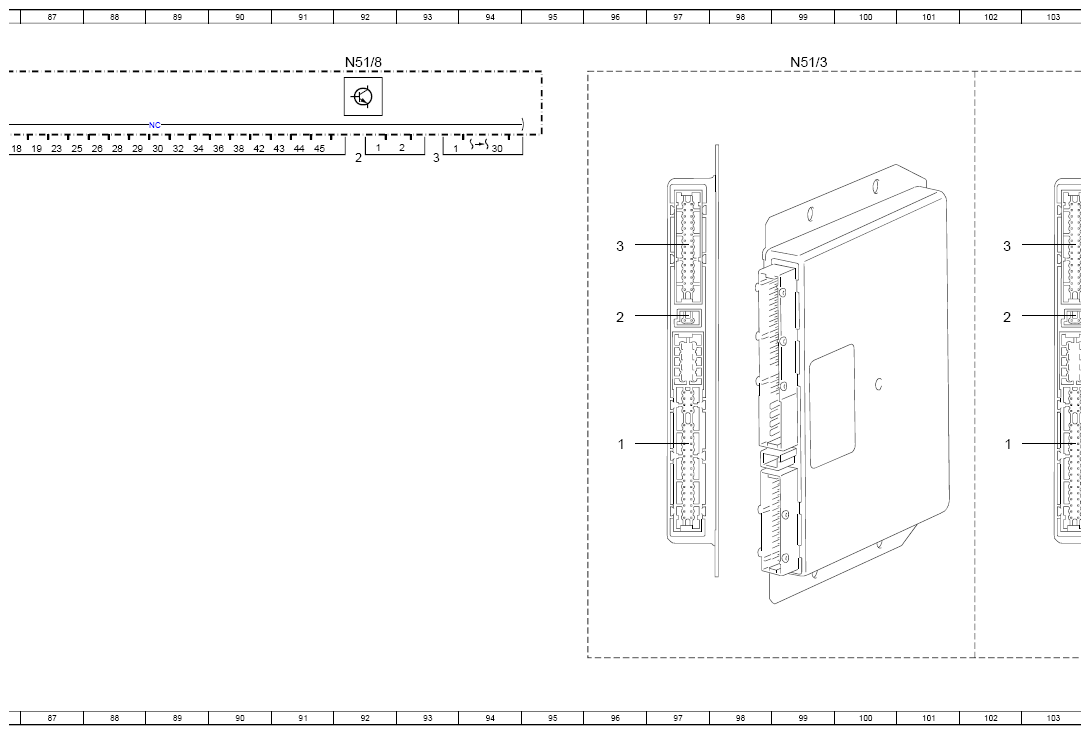

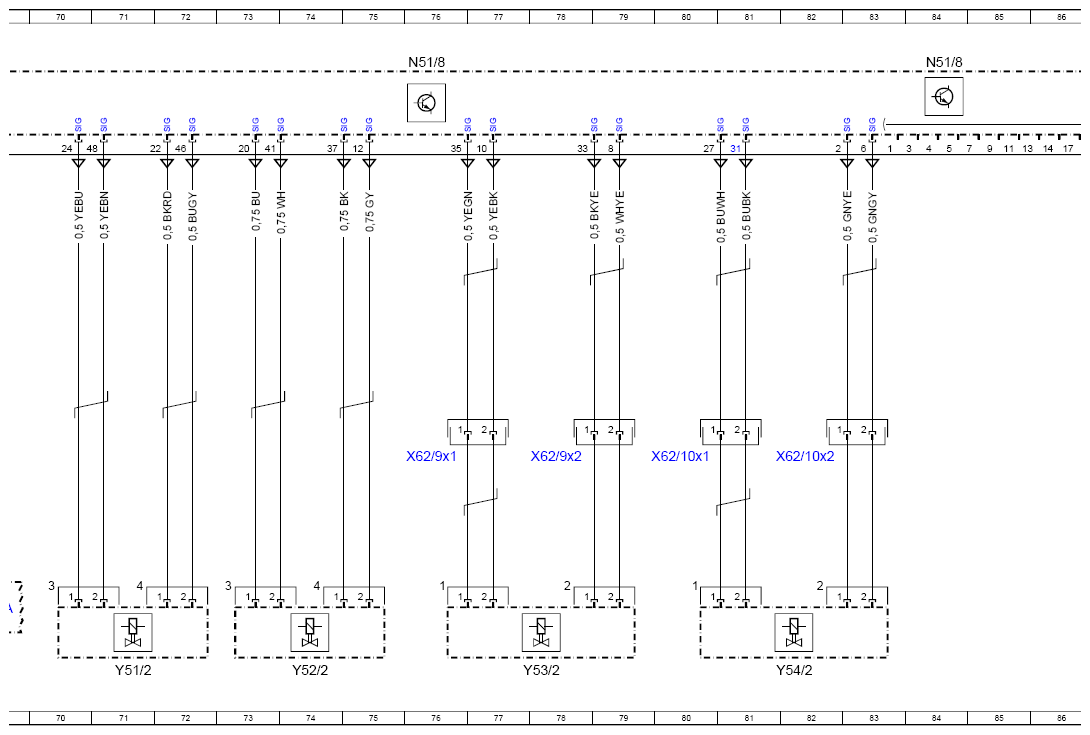

| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 121L |
| A9/1 | AIR BODY CONTROL compressor | 16L |
| B22/10 | Right rear level sensor | 28L |
| B22/7 | Left rear level sensor | 19L |
| B22/8 | Left front level sensor | 22L |
| B22/9 | Right front level sensor | 25L |
| Code FA | CABRIOLET | 4D |
| Code FA | CABRIOLET | 67D |
| Code FC | COUPE | 4C |
| Code FC | COUPE | 67C |
| Flex E | Chassis FlexRay | 64K |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5 | Rear fuse and relay module | 68L |
| K40/5f410 | Fuse 410 | 67L |
| K40/5f454 | Fuse 454 | 4L |
| K40/8 | Engine fuse and relay module | 12L |
| K40/8f114 | Fuse 114 | 11L |
| K40/8f132 | Fuse 132 | 10L |
| K40/8kR | Relay R | 9L |
| N51/3 | AIR BODY CONTROL control unit | 4A |
| N51/3 | AIR BODY CONTROL control unit | 12A |
| N51/3 | AIR BODY CONTROL control unit | 20A |
| N51/3 | AIR BODY CONTROL control unit | 28A |
| N51/3 | AIR BODY CONTROL control unit | 36A |
| N51/3 | AIR BODY CONTROL control unit | 44A |
| N51/3 | AIR BODY CONTROL control unit | 54A |
| N51/3 | AIR BODY CONTROL control unit | 99A |
| N51/3 | AIR BODY CONTROL control unit | 118A |
| N51/8 | AIR BODY CONTROL Plus control unit | 62A |
| N51/8 | AIR BODY CONTROL Plus control unit | 68A |
| N51/8 | AIR BODY CONTROL Plus control unit | 76A |
| N51/8 | AIR BODY CONTROL Plus control unit | 84A |
| N51/8 | AIR BODY CONTROL Plus control unit | 92A |
| N51/8 | AIR BODY CONTROL Plus control unit | 118A |
| N51/8 | AIR BODY CONTROL Plus control unit | 105A |
| N62 | Parking system control unit | 64L |
| N73 | Electronic ignition switch control unit | 64L |
| W6/1 | Left taillamp trunk ground point | 6E |
| W6/1 | Left taillamp trunk ground point | 68E |
| W7 | Right wheel house trunk ground point | 6F |
| W7 | Right wheel house trunk ground point | 68F |
| W9 | Left front ground point (at lamp unit) | 16H |
| X25/7x3 | Engine compartment/interior wiring harness electrical connector | 8E |
| X62/10x1 | Right rear shock absorber valve unit electrical connector | 80H |
| X62/10x2 | Right rear shock absorber valve unit electrical connector | 82H |
| X62/32x1 | Rear axle electrical connector, left distributor | 37H |
| X62/33x1 | Rear axle electrical connector, right distributor | 40H |
| X62/6x1 | Front axle electrical connector, right distributor | 34H |
| X62/7x1 | Front axle electrical connector, left distributor | 30H |
| X62/9x1 | Left rear shock absorber valve unit electrical connector | 76H |
| X62/9x2 | Left rear shock absorber valve unit electrical connector | 78H |
| Y36/6 | AIR BODY CONTROL valve unit | 54L |
| Y51 | Left front axle damping valve unit | 31L |
| Y51/2 | Left front axle air suspension valve unit | 71L |
| Y52 | Right front axle damping valve unit | 35L |
| Y52/2 | Right front axle air suspension valve unit | 74L |
| Y53 | Left rear axle damping valve unit | 38L |
| Y53/2 | Left rear axle air suspension valve unit | 78L |
| Y54 | Right rear axle damping valve unit | 42L |
| Y54/2 | Right rear axle air suspension valve unit | 82L |
