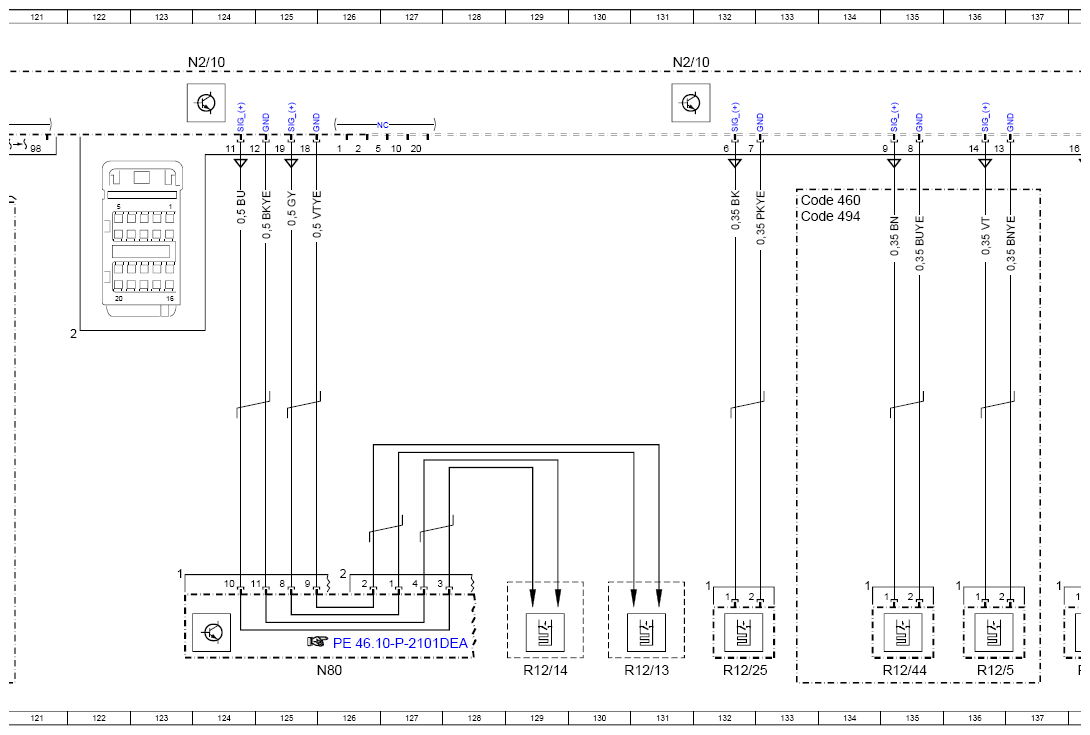

Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97DEA

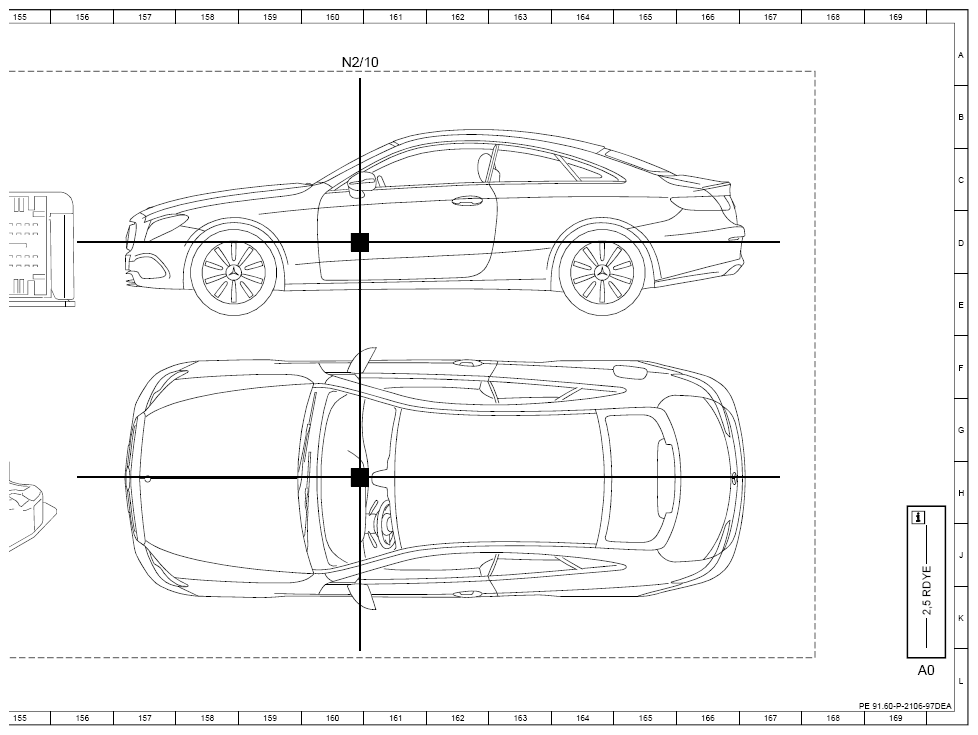

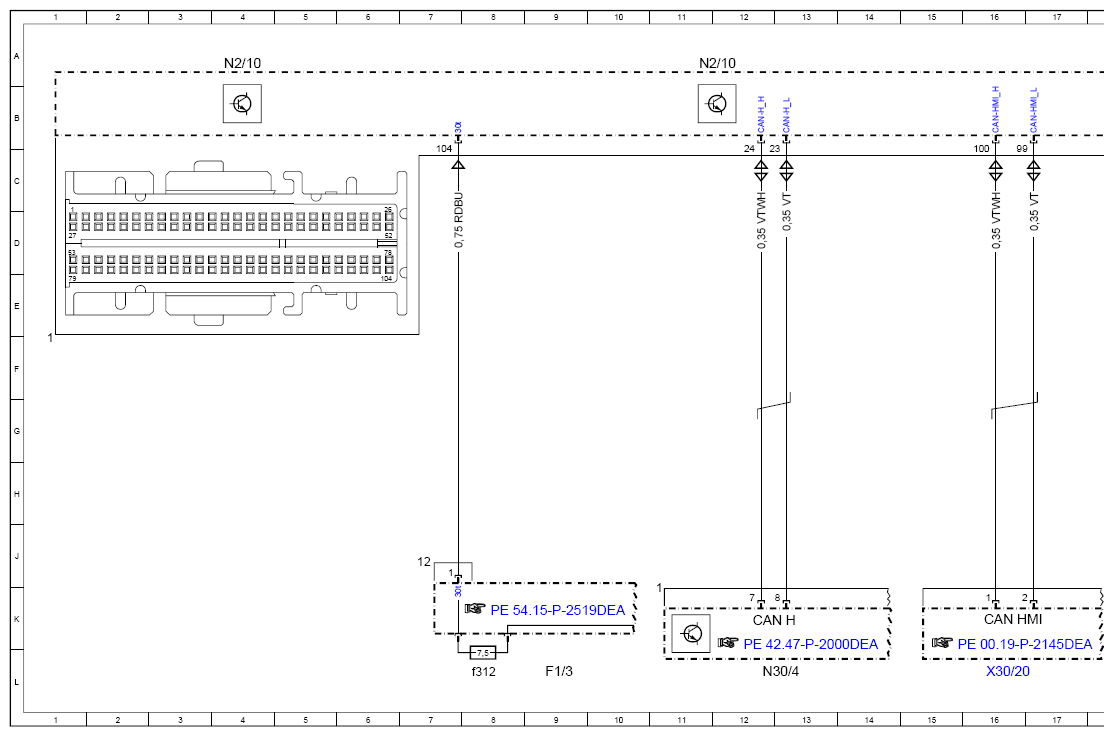

Model 238 as of model year 2021 Control unit N2/10

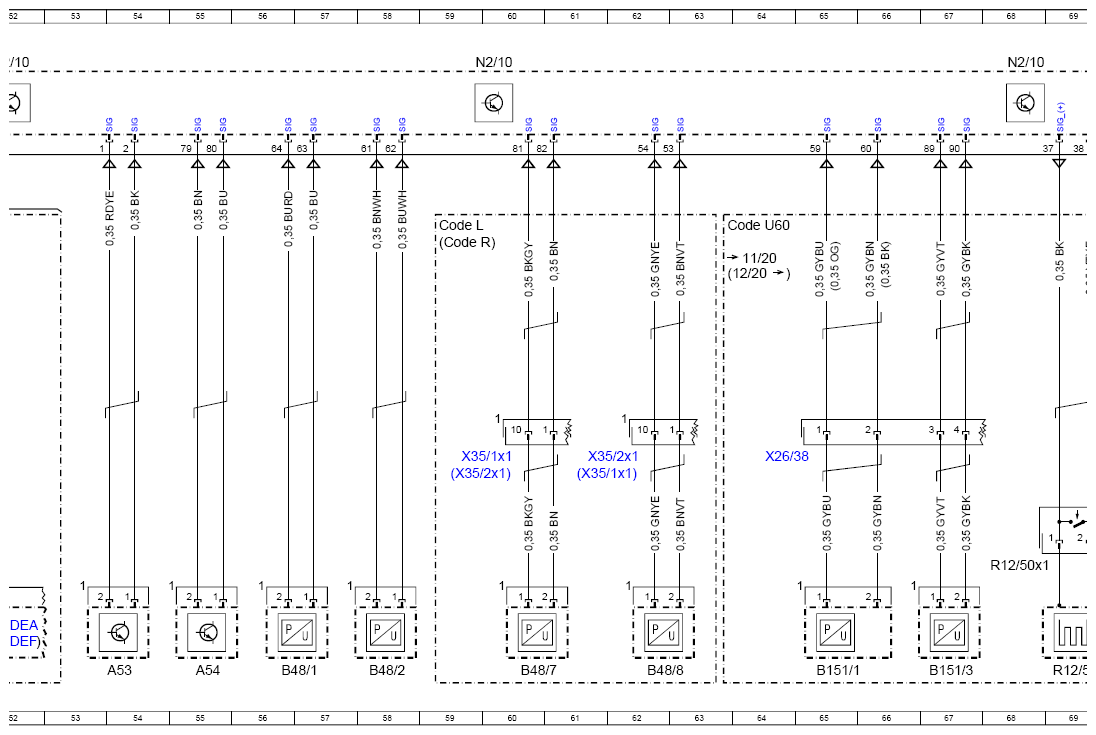

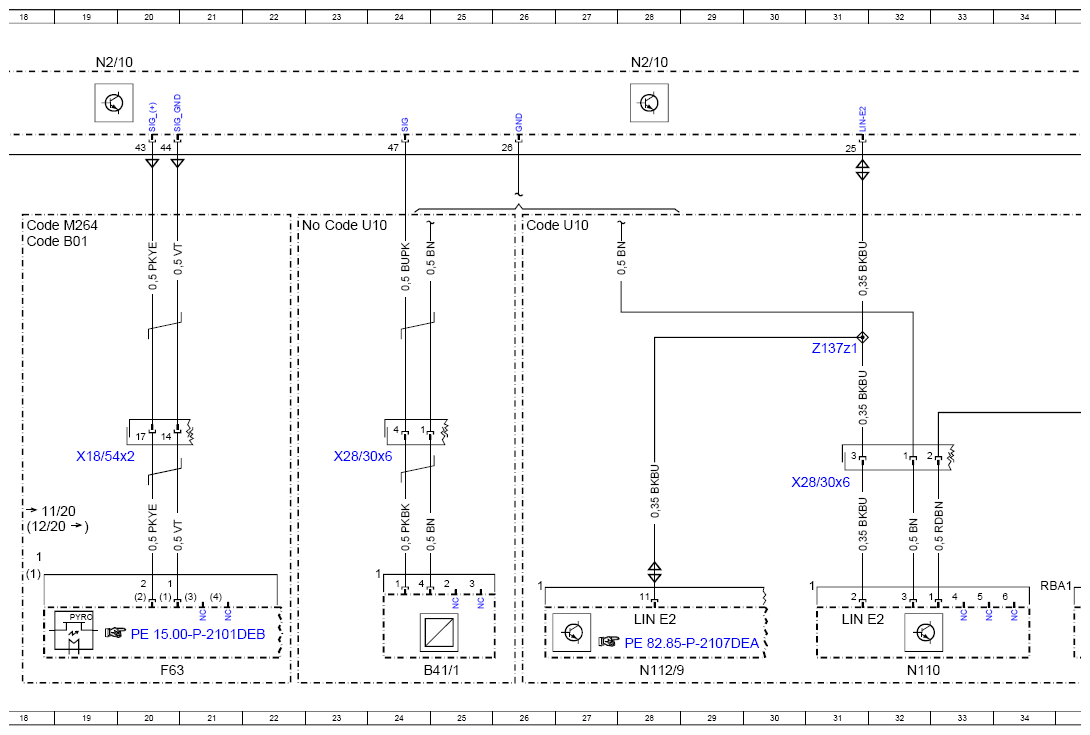

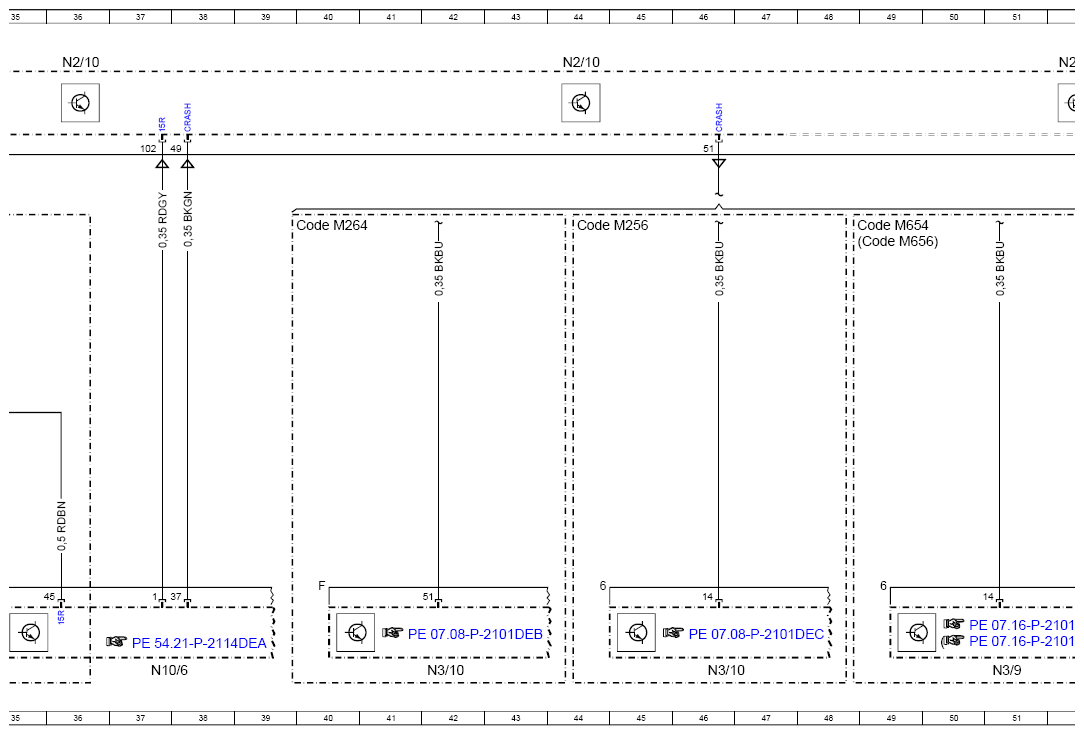

| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 169L |
| A53 | Left sidebag sensor | 54L |
| A54 | Right sidebag sensor | 55L |
| B151/1 | Left front bumper pedestrian protection sensor | 65L |
| B151/3 | Right front bumper pedestrian protection sensor | 67L |
| B41/1 | Front passenger seat occupied recognition | 25L |
| B48/1 | Left frontal acceleration sensor | 56L |
| B48/2 | Right frontal acceleration sensor | 58L |
| B48/7 | Left front door pressure sensor | 60L |
| B48/8 | Right front door pressure sensor | 62L |
| CAN H | Vehicle dynamics CAN | 12K |
| CAN HMI | User interface CAN | 16K |
| Code 293 | Sidebags in the rear | 72D |
| Code 425 | 6-speed manual transmission | 141C |
| Code 460 | Canada version | 106D |
| Code 460 | Canada version | 112D |
| Code 460 | Canada version | 133C |
| Code 494 | USA version | 79D |
| Code 494 | USA version | 106D |
| Code 494 | USA version | 112D |
| Code 494 | USA version | 133D |
| Code B01 | 48V technology | 18D |
| Code FA | CABRIOLET | 94D |
| Code L | LEFT-HAND DRIVE | 59D |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 44D |
| Code M264 | SPARK-IGNITION ENGINE M264 | 18D |
| Code M264 | SPARK-IGNITION ENGINE M264 | 39D |
| Code M654 | DIESEL ENGINE 0M654 | 48D |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE 0M656 | 48D |
| Code R | RIGHT-HAND DRIVE | 59D |
| Code U10 | Automatic front passenger airbag shutoff | 23D |
| Code U10 | Automatic front passenger airbag shutoff | 26D |
| Code U60 | Active engine hood (pedestrian protection) | 63D |
| F1/3 | Passenger-side A-pillar fuse box | 9L |
| F1/3f312 | Fuse 312 | 8L |
| F63 | Pyrofuse | 20L |
| LIN E2 | Seat occupied recognition LIN | 28K |
| LIN E2 | Seat occupied recognition LIN | 31K |
| N10/6 | Front SAM control unit | 37L |
| N10/8 | Rear SAM control unit | 146A |
| N110 | Weight Sensing System (WSS) control unit | 32L |
| N112/9 | HERMES control unit | 28L |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 11A |
| N2/10 | Supplemental restraint system control unit | 19A |
| N2/10 | Supplemental restraint system control unit | 28A |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 52A |
| N2/10 | Supplemental restraint system control unit | 60A |
| N2/10 | Supplemental restraint system control unit | 68A |
| N2/10 | Supplemental restraint system control unit | 75A |
| N2/10 | Supplemental restraint system control unit | 84A |
| N2/10 | Supplemental restraint system control unit | 92A |
| N2/10 | Supplemental restraint system control unit | 100A |
| N2/10 | Supplemental restraint system control unit | 108A |
| N2/10 | Supplemental restraint system control unit | 116A |
| N2/10 | Supplemental restraint system control unit | 124A |
| N2/10 | Supplemental restraint system control unit | 131A |
| N2/10 | Supplemental restraint system control unit | 153A |
| N2/10 | Supplemental restraint system control unit | 141A |
| N2/10 | Supplemental restraint system control unit | 160A |
| N26/5 | Electric steering lock control unit | 143L |
| N3/10 | ME-SFI [ME] control unit | 42L |
| N3/10 | ME-SFI [ME] control unit | 46L |
| N3/9 | CDI control unit | 51L |
| N30/4 | Electronic Stability Program control unit | 12L |
| N80 | Steering column module control unit | 126L |

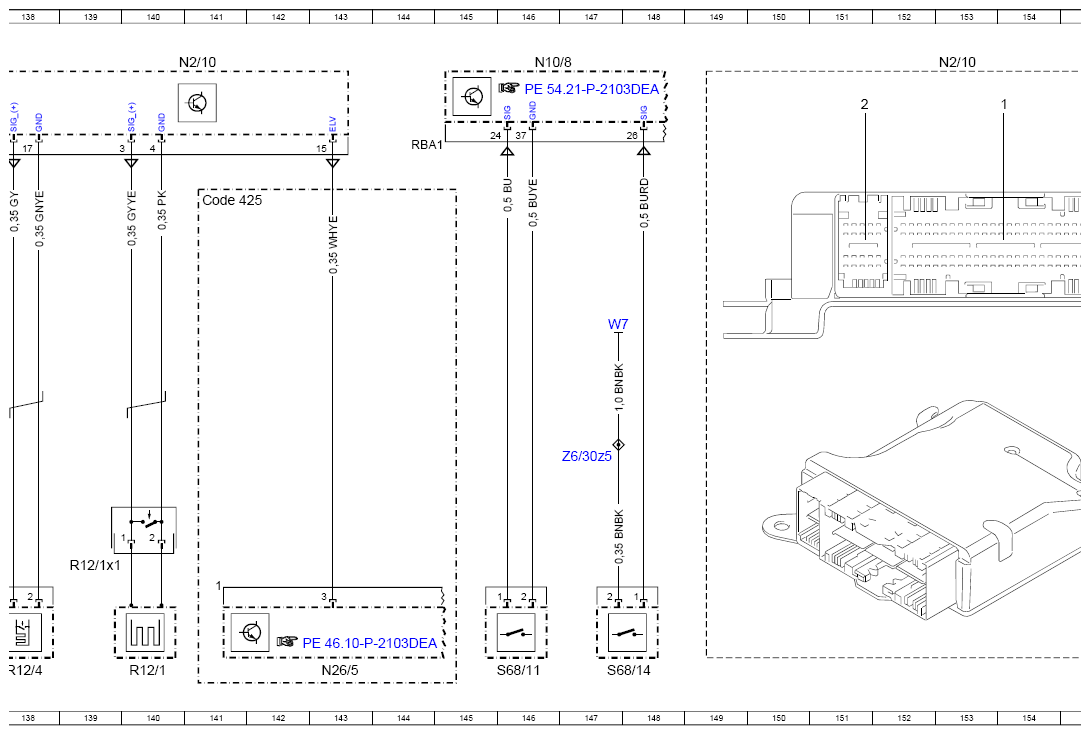

| R12/1 | Driver ETR [GUS] squib | 140L |
| R12/10 | Front passenger sidebag squib | 99L |

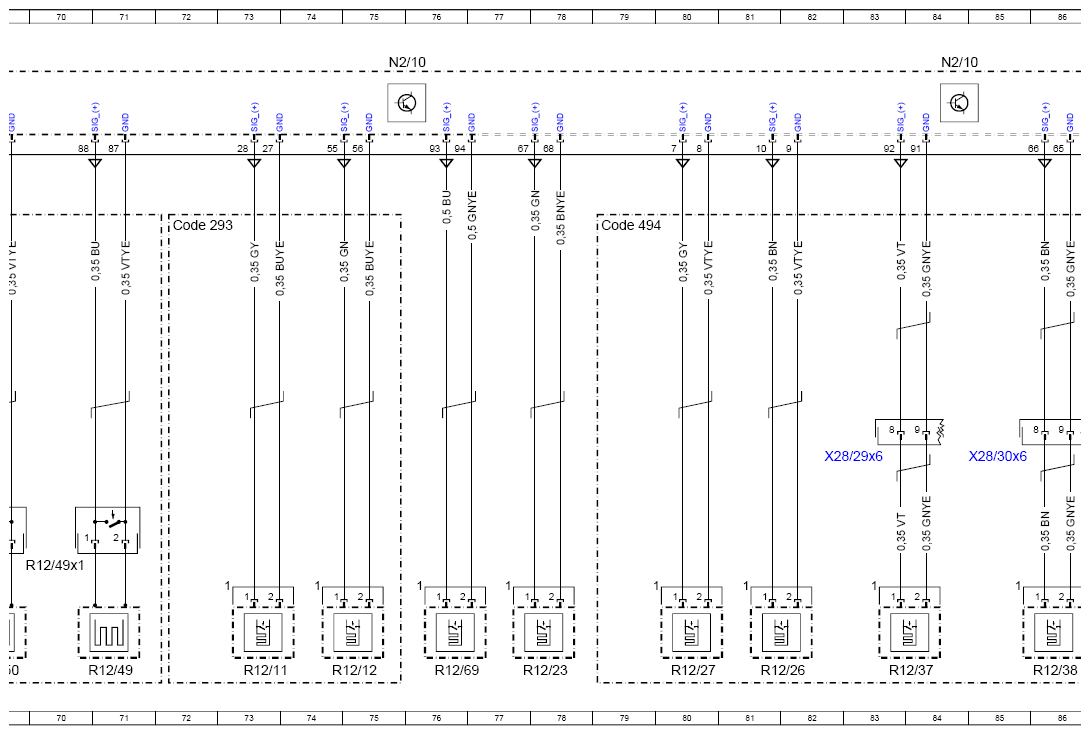

| R12/11 | Left rear sidebag squib | 73L |
| R12/12 | Right rear sidebag squib | 75L |
| R12/13 | Driver airbag squib 1 | 131L |
| R12/14 | Driver airbag squib 2 | 129L |
| R12/1x1 | Driver emergency tensioning retractor squib electrical connector | 139 J |
| R12/2 | Front passenger ETR [GUS] squib | 93L |

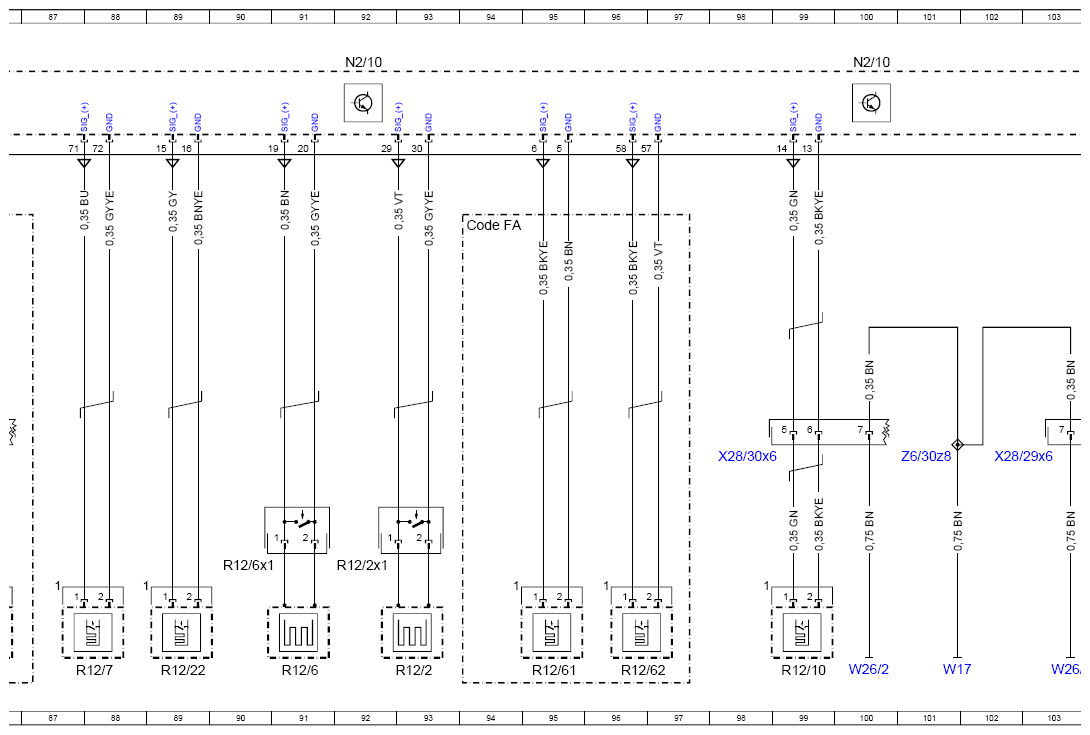

| R12/22 | Left windowbag squib | 89L |
| R12/23 | Right windowbag squib | 78L |
| R12/25 | Driver kneebag squib | 132L |
| R12/26 | Front passenger belt force limiter | 81L |
| R12/27 | Driver belt force limiter | 80L |
| R12/2x1 | Front passenger emergency tensioning retractor squib electrical connector | 92J |
| R12/37 | Driver-side anchor fitting tensioner squib | 83L |
| R12/38 | Front passenger anchor fitting tensioner squib | 86L |
| R12/4 | Front passenger airbag squib 1 | 138L |
| R12/44 | Front passenger airbag bleed valve squib | 135L |
| R12/49 | Left active engine hood squib | 71L |
| R12/49x1 | Active engine hood squib electrical connector, left hinge | 70J |
| R12/5 | Front passenger airbag squib 2 | 136L |
| R12/50 | Right active engine hood squib | 69L |
| R12/50x1 | Active engine hood squib electrical connector, right hinge | 68J |
| R12/6 | Left rear emergency tensioning retractor squib | 91L |
| R12/61 | Left roll bar squib | 95L |
| R12/62 | Right roll bar squib | 96L |
| R12/69 | Refrigerant inerting squib | 76L |
| R12/6x1 | Left rear emergency tensioning retractor squib electrical connector | 90J |
| R12/7 | Right rear emergency tensioning retractor squib | 88L |

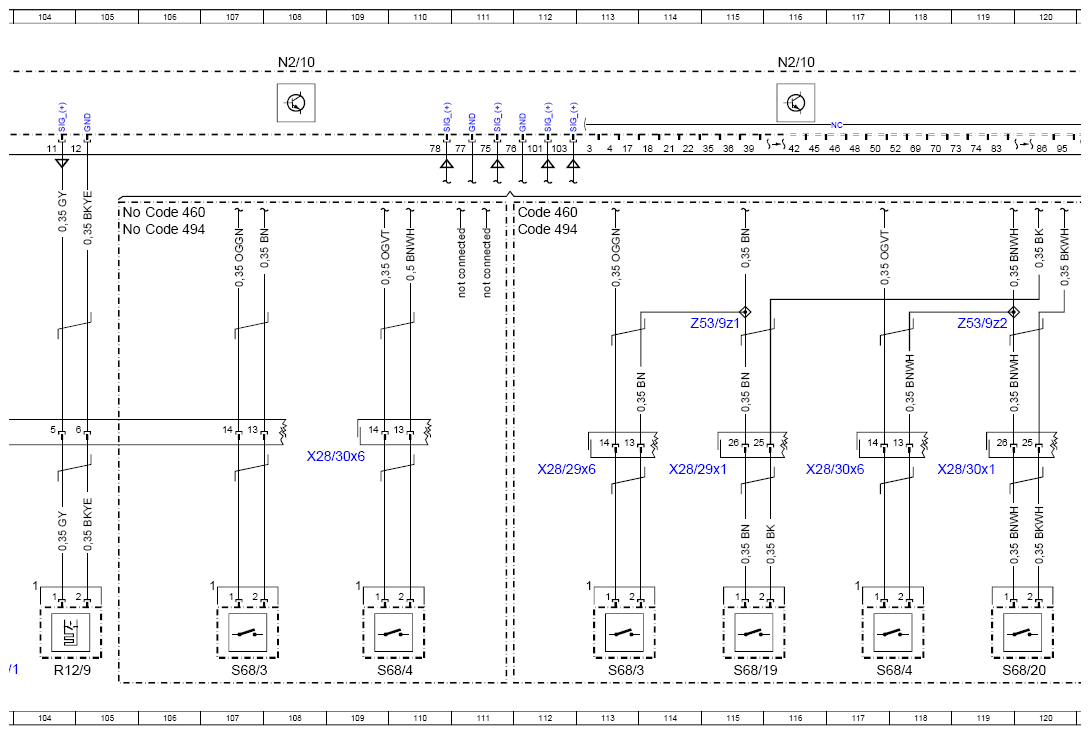

| R12/9 | Driver sidebag squib | 104L |
| S68/11 | Left rear seat belt buckle switch | 146L |
| S68/14 | Center rear seat belt buckle switch | 147L |
| S68/19 | Driver seat position detection switch | 115L |
| S68/20 | Front passenger seat position detection switch | 119L |
| S68/3 | Driver seat belt buckle switch | 107L |
| S68/3 | Driver seat belt buckle switch | 113L |
| S68/4 | Front passenger seat belt buckle switch | 109L |
| S68/4 | Front passenger seat belt buckle switch | 117L |
| W17 | Right rear seat ground point | 101L |
| W26/1 | Driver sidebag ground point | 103L |
| W26/2 | Front passenger sidebag ground point | 100L |
| W7 | Right wheel house trunk ground point | 147E |
| X18/54x2 | Front passenger cockpit/interior wiring harness electrical connector 2 | 19H |
| X26/38 | Front bumper electrical connector | 64H |
| X28/29x1 | Interior wiring harness/driver's seat electrical connector | 114H |
| X28/29x6 | Driver seat interior wiring harness seat airbag electrical connector 6 | 83H |
| X28/29x6 | Driver seat interior wiring harness seat airbag electrical connector 6 | 112H |
| X28/29x6 | Driver seat interior wiring harness seat airbag electrical connector 6 | 103H |
| X28/30x1 | Interior wiring harness/front passenger seat electrical connector | 119H |
| X28/30x6 | Interior wiring harness/front passenger seat electrical connector 6 | 23H |
| X28/30x6 | Interior wiring harness/front passenger seat electrical connector 6 | 31H |
| X28/30x6 | Interior wiring harness/front passenger seat electrical connector 6 | 85H |
| X28/30x6 | Interior wiring harness/front passenger seat electrical connector 6 | 98H |
| X28/30x6 | Interior wiring harness/front passenger seat electrical connector 6 | 109H |
| X28/30x6 | Interior wiring harness/front passenger seat electrical connector 6 | 117H |
| X30/20 | User interface CAN (CAN HMD potential distributor electrical connector | 16L |
| X35/1x1 | Driver door electrical connector | 60H |
| X35/1x1 | Driver door electrical connector | 61H |
| X35/2x1 | Front passenger door electrical connector | 59H |
| X35/2x1 | Front passenger door electrical connector | 62H |
| Z137z1 | Left door LIN connector sleeve | 31F |
| Z53/9z1 | Circuit 31 vehicle interior airbag connector sleeve | 115E |
| Z53/9z2 | Circuit 31 vehicle interior airbag connector sleeve | 119E |
| Z6/30z5 | Circuit 31 connector sleeve | 147G |
| Z6/30z8 | Circuit 31 connector sleeve | 101G |
