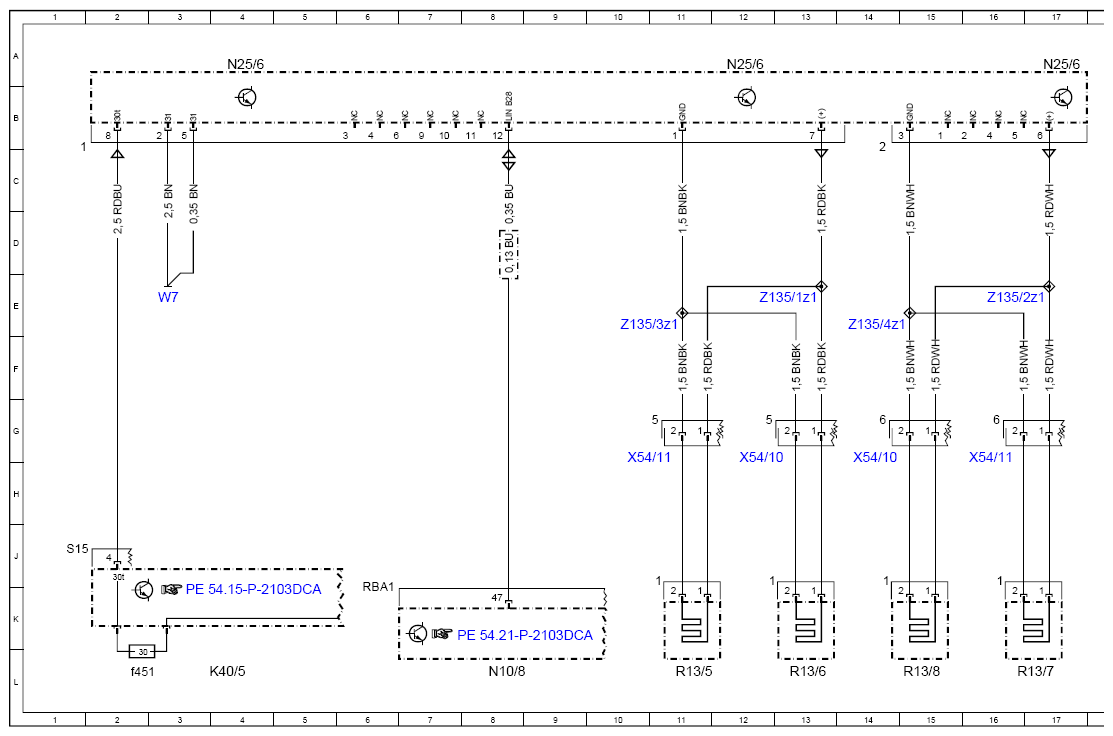

Wiring Diagram For Rear Heated Seats Control Unit - PE91.30-P-2101-97DCA
Model 238 up to model year 2021 with code 872 (Left and right rear seat heating) Control unit N25/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| Code 872 | Seat heater in rear passenger compartment | - |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5f451 | Fuse 451 | 2L |
| N10/8 | Rear SAM control unit | 8L |
| N25/6 | Rear seat heaters control unit | 4A |
| N25/6 | Rear seat heaters control unit | 12A |
| N25/6 | Rear seat heaters control unit | 17A |
| R13/5 | Left rear seat sitting surface heated cushion | 11L |
| R13/6 | Left rear backrest heated cushion | 13L |
| R13/7 | Right rear seat sitting surface heated cushion | 17L |
| R13/8 | Right rear backrest heater pad | 15L |
| W7 | Right wheel house trunk ground point | 3E |
| X54/10 | Left and right rear seat backrest heater electrical connector | 12H |
| X54/10 | Left and right rear seat backrest heater electrical connector | 14H |
| X54/11 | Left and right rear seat heater heated cushion electrical connector | 10H |
| X54/11 | Left and right rear seat heater heated cushion electrical connector | 16H |
| Z135/1z1 | Left rear reclining seat heater pad circuit 30 connector sleeve | 13E |
| Z135/2z1 | Right rear reclining seat heater pad circuit 30 connector sleeve | 16E |
| Z135/3z1 | Left rear reclining seat heater pad circuit 31 connector sleeve | 10E |
| Z135/4z1 | Right rear reclining seat heater pad circuit 31 connector sleeve | 14E |
