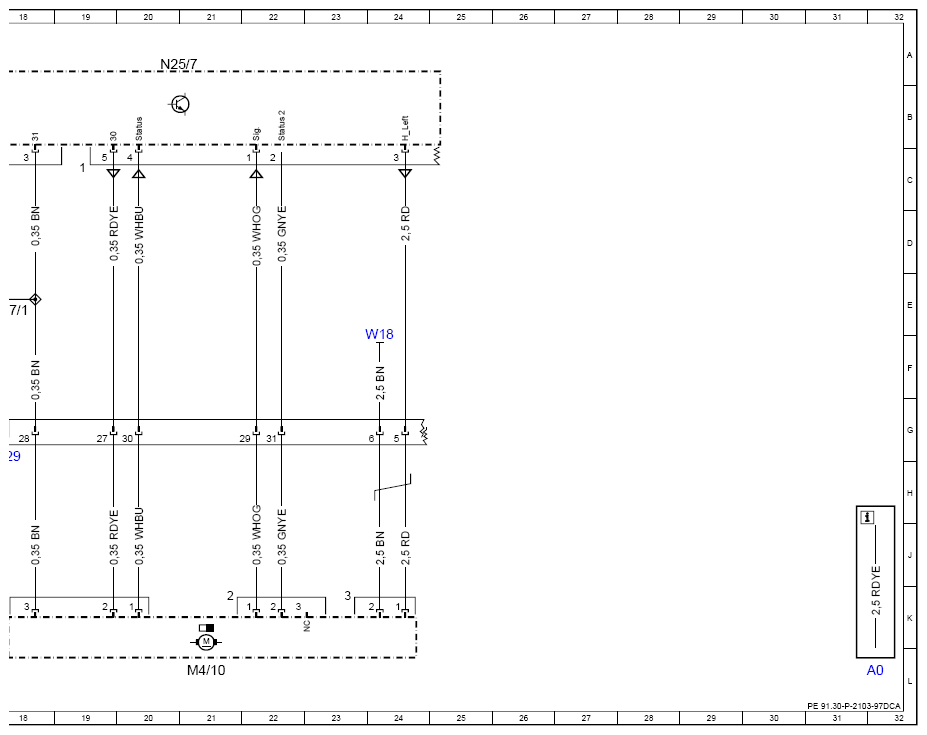

Wiring Diagram For AIRSCARF Control Unit - PE91.30-P-2103-97DCA
Model 238.4 up to model year 2021 with code 403 (Heating in head area) Control unit N25/7
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| Code 403 | AIRSCARF system | - |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5f425 | Fuse 425 | 3L |
| K40/5f426 | Fuse 426 | 2L |
| M4/10 | Left AIRSCARF fan motor | 21L |
| M4/11 | Right AIRSCARF fan motor | 14L |
| N10/8 | Rear SAM control unit | 9L |
| N25/7 | AIRSCARF control unit | 4A |
| N25/7 | AIRSCARF control unit | 12A |
| N25/7 | AIRSCARF control unit | 20A |
| W18 | Left front seat crossmember ground point | 4E |
| W18 | Left front seat crossmember ground point | 24F |
| W52/6 | Right center longitudinal member ground point | 14F |
| X28/29 | Frame floor assembly/driver seat electrical connector | 18H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 11H |
| Z167/1 | AIRSCARF fan ground connection connector sleeve | 18E |
