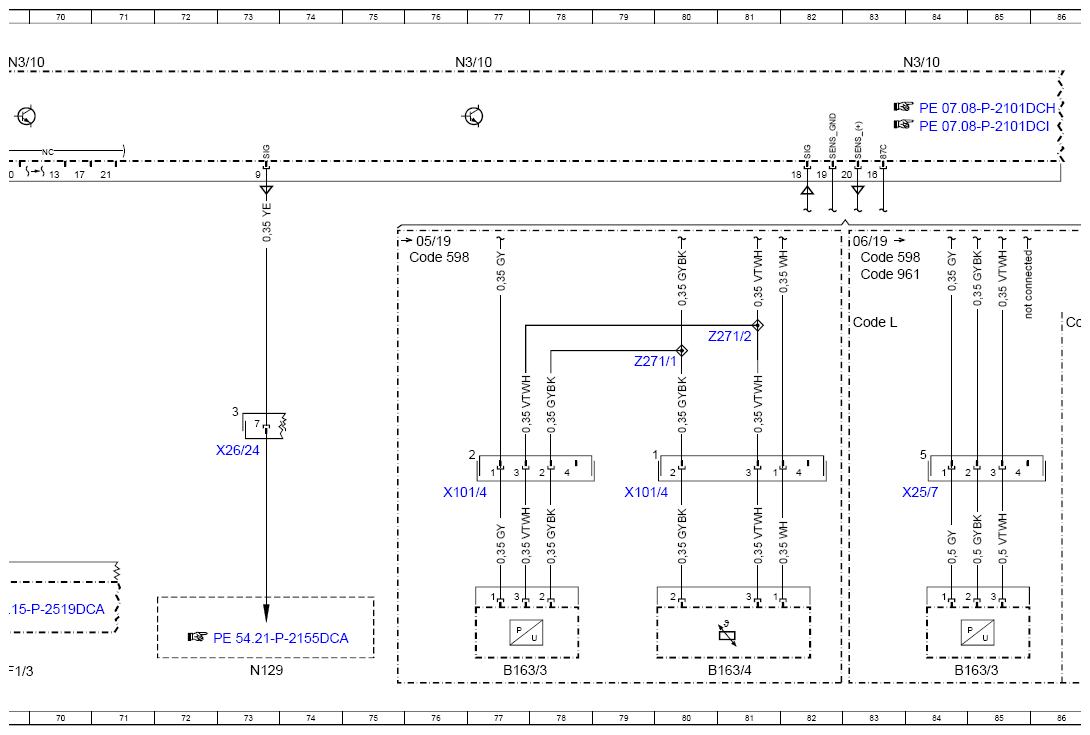

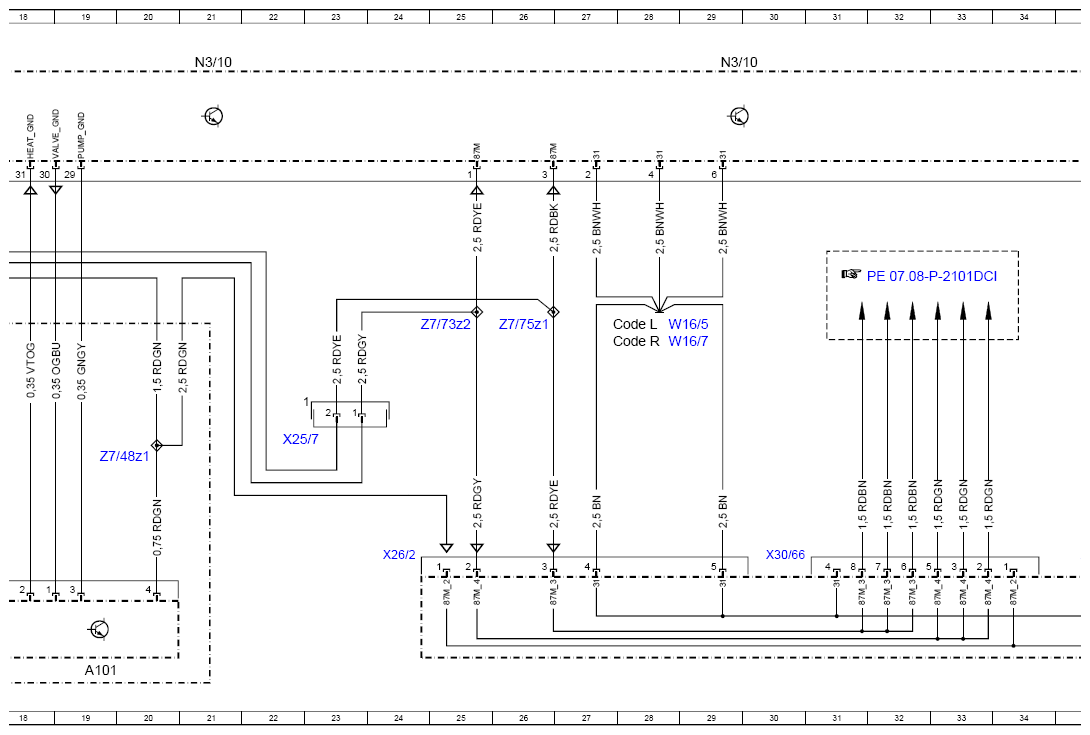

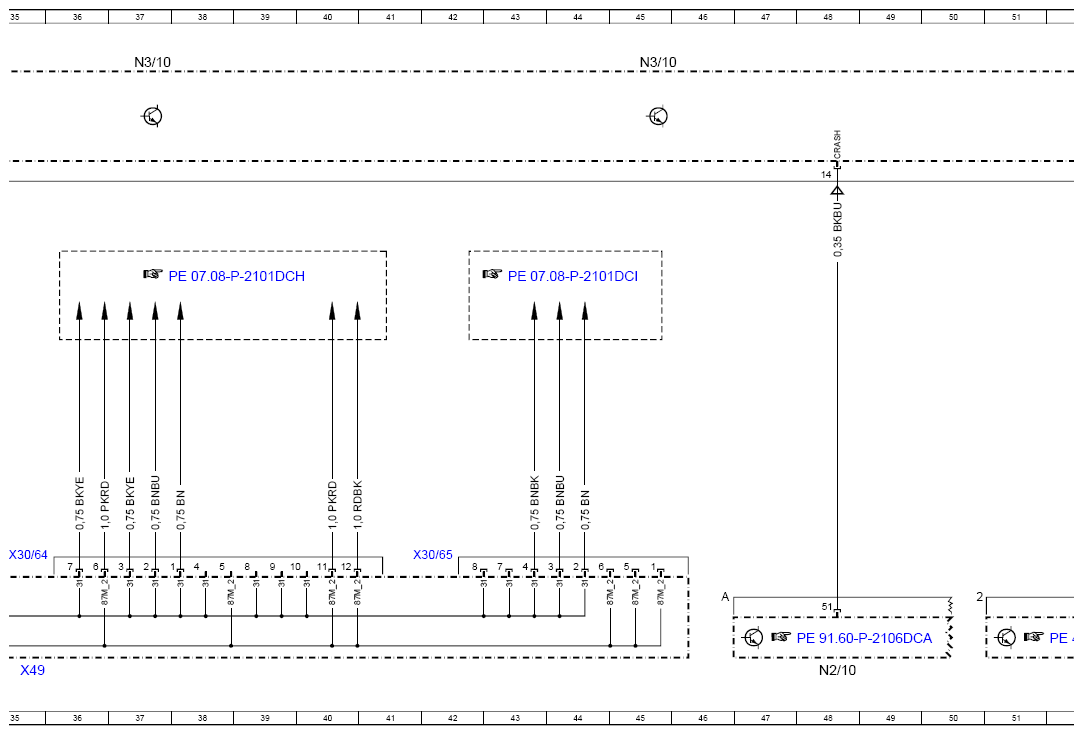

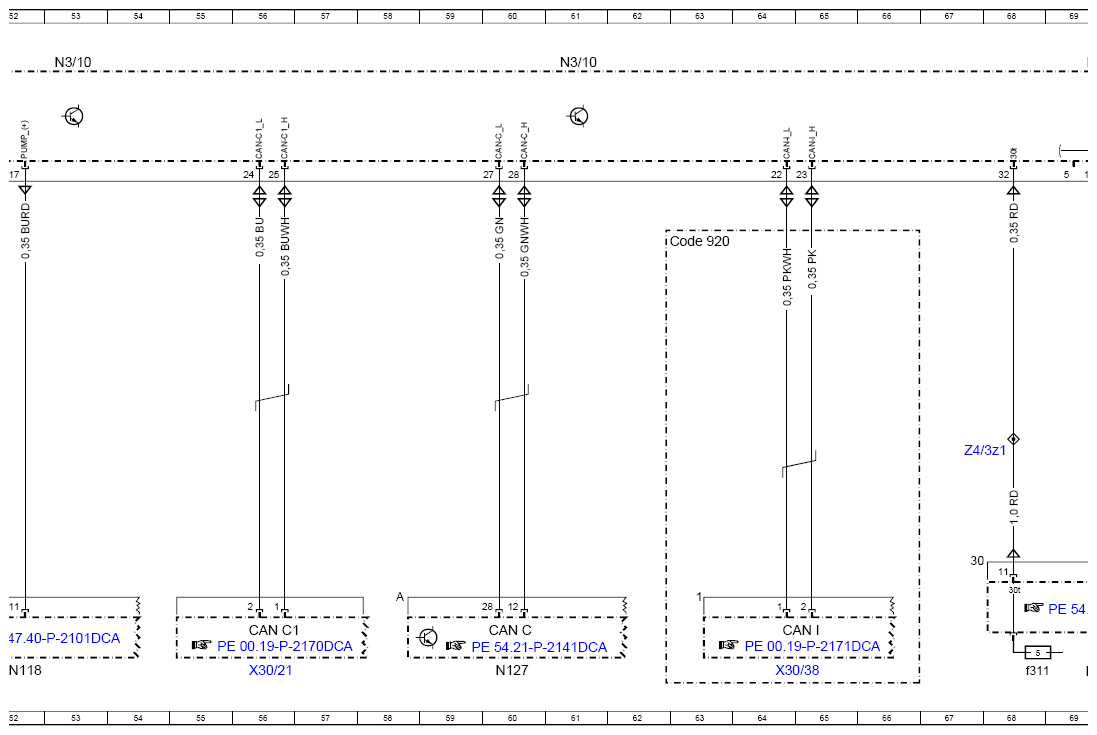

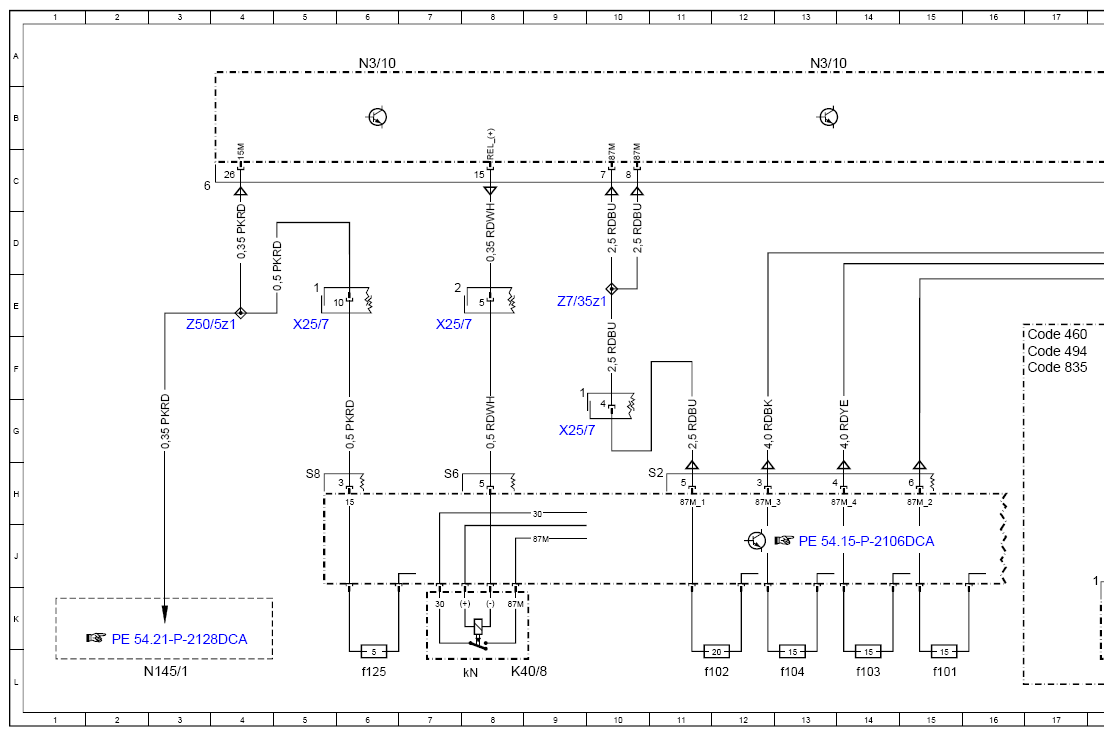

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97DCG
Engine 256.9 in model 238 up to model year 2021 Control unit N3/10 connector 6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |
| A101 | Fuel tank diagnostic module | 19L |
| B163/3 | Gasoline particulate filter differential pressure sensor | 77L |
| B163/3 | Gasoline particulate filter differential pressure sensor | 84L |
| B163/3 | Gasoline particulate filter differential pressure sensor | 88L |
| B163/4 | Temperature sensor upstream of gasoline particulate filter | 81L |
| CAN C | Engine CAN | 60K |
| CAN C1 | Drive train CAN | 56K |
| CAN I | Drive train sensor CAN | 64K |
| Code 460 | Canada version | 17F |
| Code 494 | USA version | 17F |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 83D |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 76D |
| Code 835 | Additional parts for South Korea vehicles | 17F |
| Code 920 | Gasoline direct injection with stratified charge | 62D |
| Code 961 | Exhaust system with OPF, Generation 2.0 | 83E |
| Code L | LEFT-HAND DRIVE | 27E |
| Code L | LEFT-HAND DRIVE | 83E |
| Code R | RIGHT-HAND DRIVE | 27F |
| Code R | RIGHT-HAND DRIVE | 86E |
| F1/3 | Passenger-side A-pillar fuse box | 69L |
| F1/3f311 | Fuse 311 | 68L |
| K40/8 | Engine fuse and relay module | 8L |
| K40/8f101 | Fuse 101 | 15L |
| K40/8f102 | Fuse 102 | 11L |
| K40/8f103 | Fuse 103 | 14L |
| K40/8f104 | Fuse 104 | 13L |
| K40/8f125 | Fuse 125 | 6L |
| K40/8kN | Circuit 87M relay | 8L |
| N118 | Fuel pump control unit | 52L |
| N127 | Drivetrain control unit | 60L |
| N129 | Starter generator control unit | 73L |
| N145/1 | Drive unit control unit | 3L |
| N2/10 | Supplemental restraint system control unit | 48L |
| N3/10 | ME-SFI [ME] control unit | 6A |
| N3/10 | ME-SFI [ME] control unit | 13A |
| N3/10 | ME-SFI [ME] control unit | 21A |
| N3/10 | ME-SFI [ME] control unit | 29A |
| N3/10 | ME-SFI [ME] control unit | 37A |
| N3/10 | ME-SFI [ME] control unit | 45A |
| N3/10 | ME-SFI [ME] control unit | 53A |
| N3/10 | ME-SFI [ME] control unit | 61A |
| N3/10 | ME-SFI [ME] control unit | 69A |
| N3/10 | ME-SFI [ME] control unit | 76A |
| N3/10 | ME-SFI [ME] control unit | 84A |
| W16/5 | Left major assembly compartment electronics ground point | 28E |
| W16/7 | Right major assembly compartment electronics ground point | 28F |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector 1 | 79H |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector 1 | 76H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 9G |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 22G |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 5E |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 7E |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 84H |
| X26/2 | Engine wiring harness electrical connector | 24J |
| X26/24 | Vehicle interior and engine compartment electrical connector (48 V) | 73G |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 56L |
| X30/38 | Drive train sensor CAN (CAN I) potential distributor electrical connector | 64L |
| X30/64 | Potential distributor electrical connector | 35J |
| X30/65 | Potential distributor electrical connector | 42J |
| X30/66 | Potential distributor electrical connector | 30J |
| X49 | Potential distributor | 35L |
| Z271/1 | Gasoline particulate filter sensors ground line end sleeve | 79F |
| Z271/2 | Gasoline particulate filter sensors supply end sleeve | 81F |
| Z4/3z1 | Tml. 30 connector sleeve | 68G |
| Z50/5z1 | Tml. 15 connector sleeve | 3E |
| Z7/35z1 | Circuit 87 M1e connector sleeve | 9E |
| Z7/48z1 | Circuit 87/2 connector sleeve | 20H |
| Z7/73z2 | Circuit 87/4 connector sleeve | 25E |
| Z7/75z1 | Circuit 87/3 connector sleeve | 26E |
