Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97DCD
Engine 276.8 in model 238 up to model year 2021 Control unit N3/10, on vehicle side
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A101 | Fuel tank diagnostic module | 69L |
| A101m1 | Fuel tank diagnostic module pump | 67L |
| A101r1 | Fuel tank diagnostic module heating element | 69L |
| A101y1 | Fuel tank diagnostic module solenoid valve | 68L |

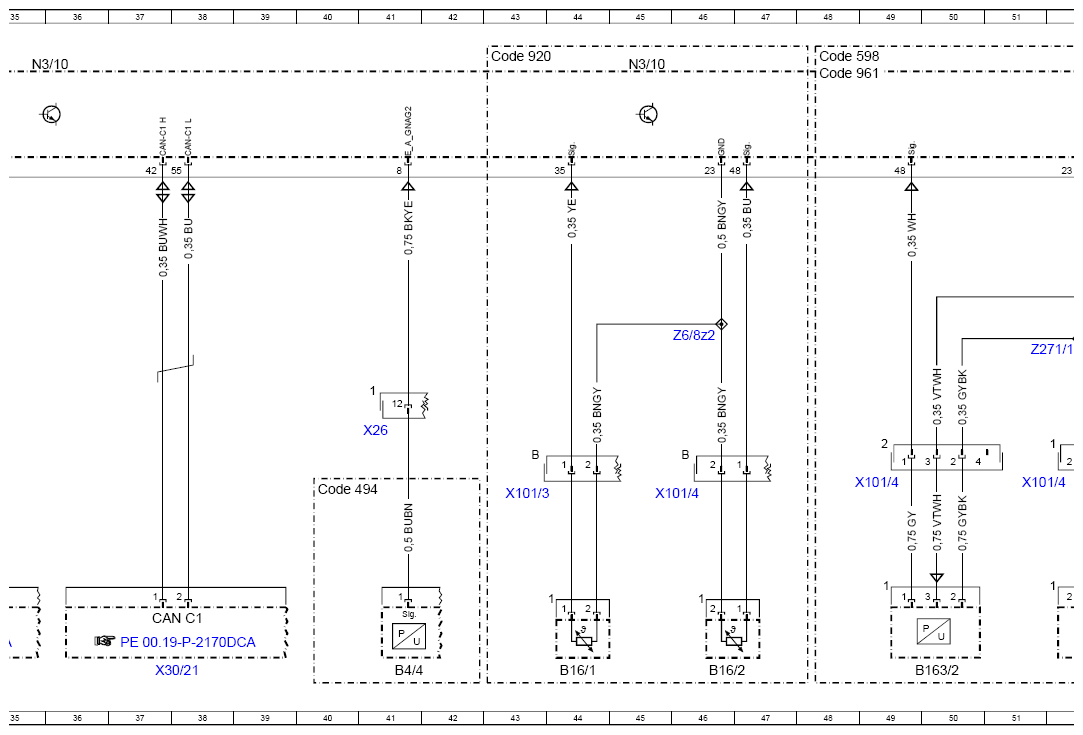

| B16/1 | Temperature sensor upstream of NOx storage catalytic converter, left | 44L |
| B16/2 | Temperature sensor upstream of NOx storage catalytic converter, right | 46L |

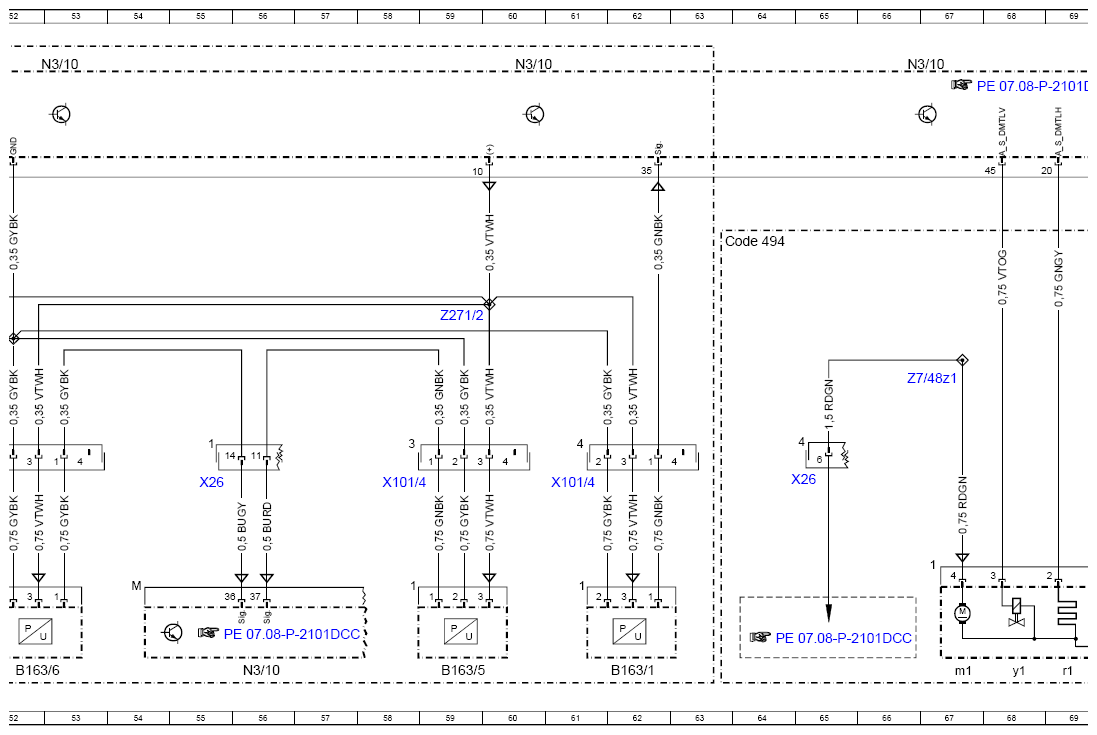

| B163/1 | Temperature sensor upstream of left gasoline particulate filter | 62L |
| B163/2 | Temperature sensor upstream of right gasoline particulate filter | 50L |
| B163/5 | Left gasoline particulate filter differential pressure sensor | 59L |
| B163/6 | Right gasoline particulate filter differential pressure sensor | 52L |
| B4/4 | Purging pressure sensor | 41L |
| CAN C | Engine CAN | 33K |
| CAN C1 | Drive train CAN | 37K |
| CAN I | Drive train sensor CAN | 29K |
| CAN I | Drive train sensor CAN | 71K |
| CAN I | Drive train sensor CAN | 77K |
| CAN I | Drive train sensor CAN | 80K |
| Code 494 | USA version | 40H |
| Code 494 | USA version | 63D |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 48A |
| Code 920 | Gasoline direct injection with stratified charge | 43A |
| Code 961 | Exhaust system with OPF, Generation 2.0 | 48A |
| Code L | LEFT-HAND DRIVE | 3F |
| Code R | RIGHT-HAND DRIVE | 3F |

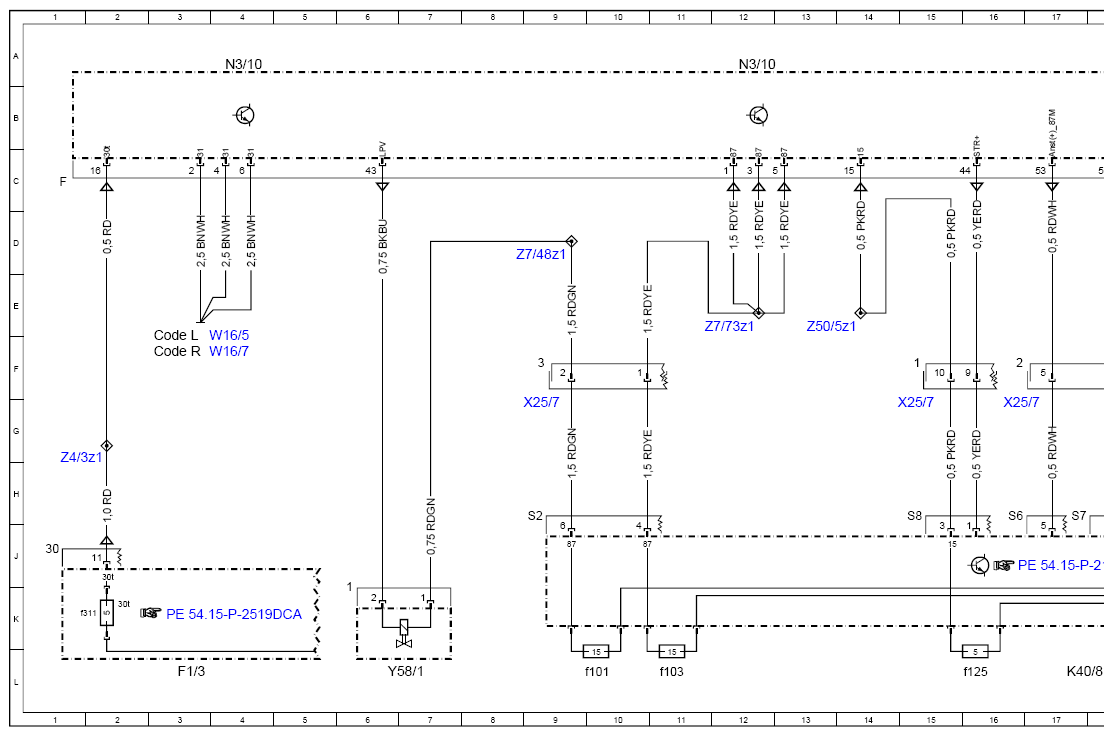

| F1/3 | Passenger-side A-pillar fuse box | 3L |
| F1/3f311 | Fuse 311 | 1K |
| K40/8 | Engine fuse and relay module | 17L |
| K40/8f101 | Fuse 101 | 10L |
| K40/8f103 | Fuse 103 | 11L |
| K40/8f125 | Fuse 125 | 16L |

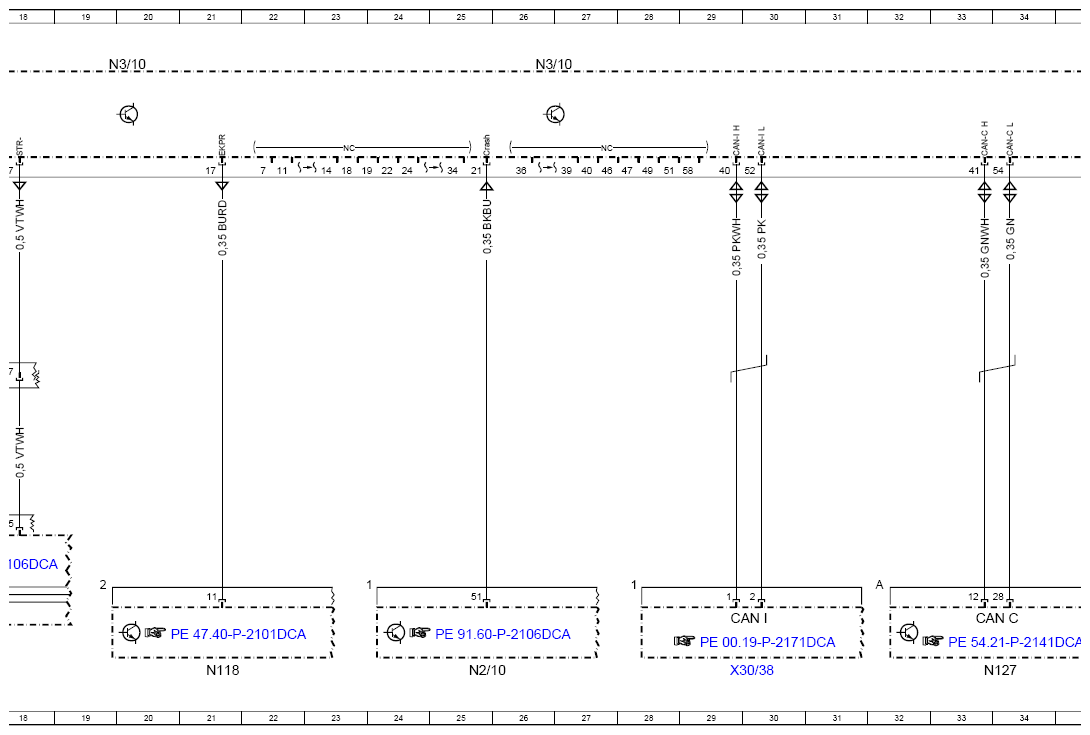

| N118 | Fuel pump control unit | 21L |
| N127 | Drivetrain control unit | 34L |
| N2/10 | Supplemental restraint system control unit | 25L |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 35A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 26A |
| N3/10 | ME-SFI [ME] control unit | 45A |
| N3/10 | ME-SFI [ME] control unit | 66A |
| N3/10 | ME-SFI [ME] control unit | 56L |
| N3/10 | ME-SFI [ME] control unit | 53A |
| N3/10 | ME-SFI [ME] control unit | 60A |

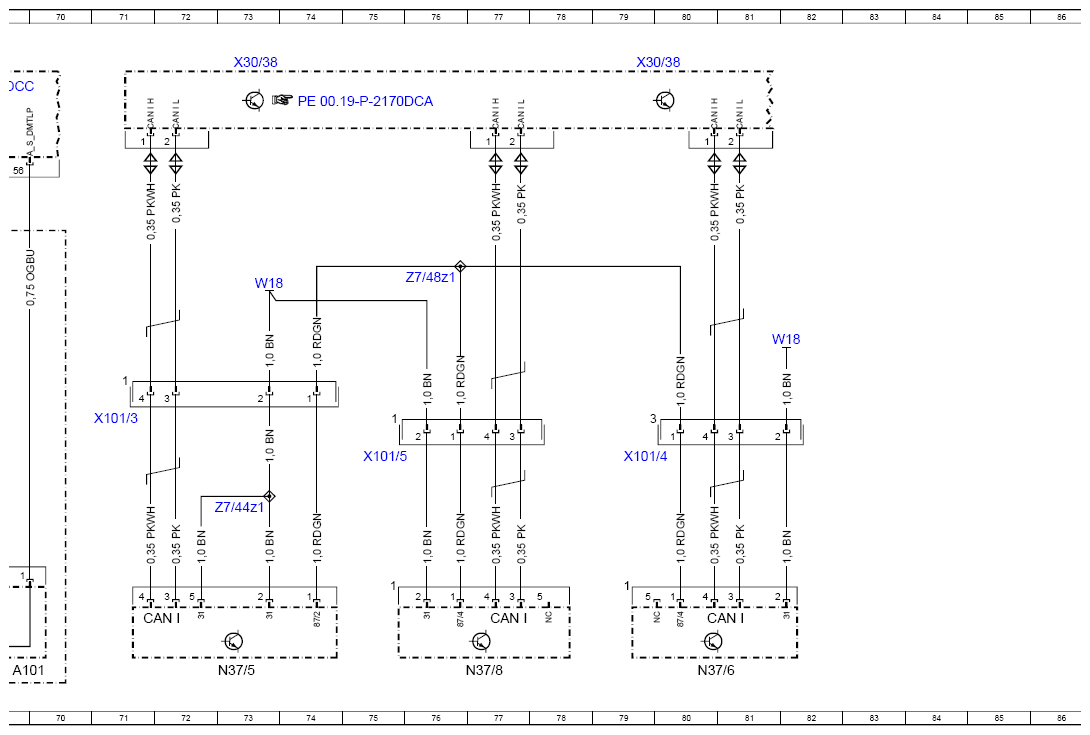

| N37/5 | Left NOx sensor control unit | 73L |
| N37/6 | Right NOx sensor control unit | 80L |
| N37/8 | NOx sensor control unit downstream of SCR catalytic converter | 77L |
| W16/5 | Left major assembly compartment electronics ground point | 3F |
| W16/7 | Right major assembly compartment electronics ground point | 3F |
| W18 | Left front seat crossmember ground point | 73E |
| W18 | Left front seat crossmember ground point | 82F |
| X101/3 | Left rear frame floor assembly/underfloor electrical connector | 43H |
| X101/3 | Left rear frame floor assembly/underfloor electrical connector | 71G |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector 1 | 46H |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector 1 | 79H |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector 1 | 49H |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector 1 | 51H |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector 1 | 58H |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector 1 | 61H |
| X101/5 | Right rear frame floor assembly/underfloor electrical connector 2 | 75H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 9G |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 15G |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 16G |
| X26 | Engine wiring harness/engine compartment electrical connector | 41G |
| X26 | Engine wiring harness/engine compartment electrical connector | 65H |
| X26 | Engine wiring harness/engine compartment electrical connector | 55H |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 37L |
| X30/38 | Drive train sensor CAN (CAN I) potential distributor electrical connector | 29L |
| X30/38 | Drive train sensor CAN (CAN I) potential distributor electrical connector | 73A |
| X30/38 | Drive train sensor CAN (CAN I) potential distributor electrical connector | 79A |
| Y58/1 | Purge control valve | 6L |
| Z271/1 | Gasoline particulate filter sensors ground line end sleeve | 52F |
| Z271/2 | Gasoline particulate filter sensors supply end sleeve | 59E |
| Z4/3z1 | Tml. 30 connector sleeve | 1G |
| Z50/5z1 | Tml. 15 connector sleeve | 13E |
| Z6/8z2 | Sensor ground connection connector sleeve | 46F |
| Z7/44z1 | Sensor ground connector sleeve | 73H |
| Z7/48z1 | Circuit 87/2 connector sleeve | 9D |
| Z7/48z1 | Circuit 87/2 connector sleeve | 66F |
| Z7/48z1 | Circuit 87/2 connector sleeve | 76E |
| Z7/73z1 | Circuit 87M4 connector sleeve | 12E |
