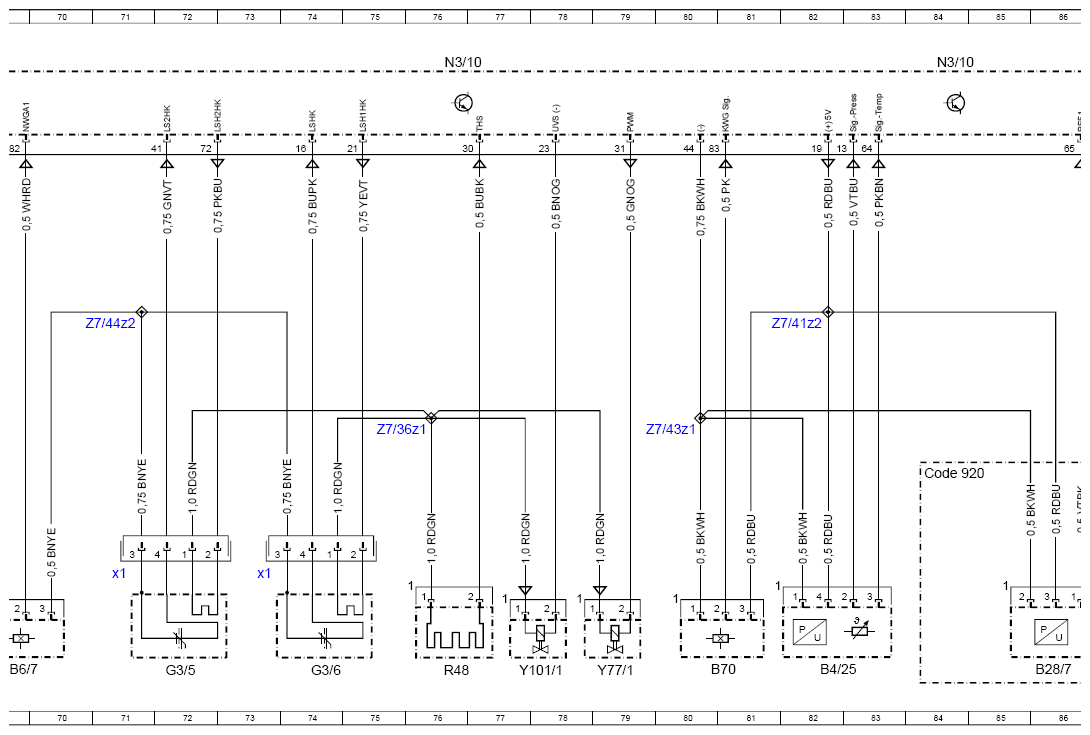

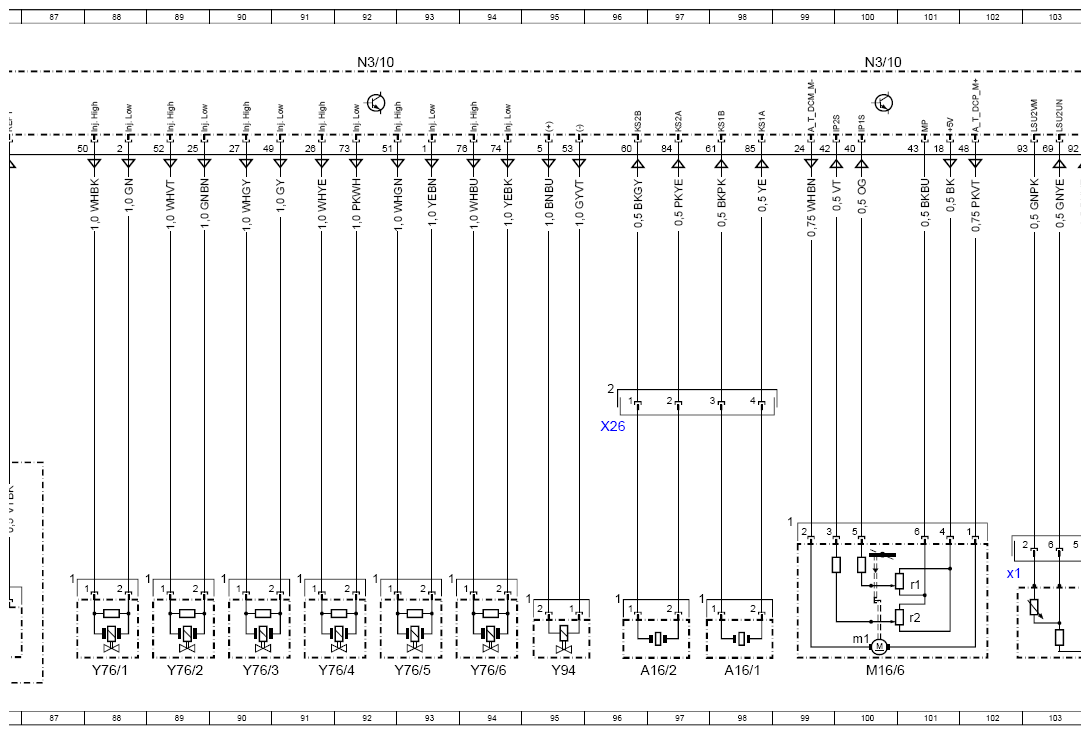

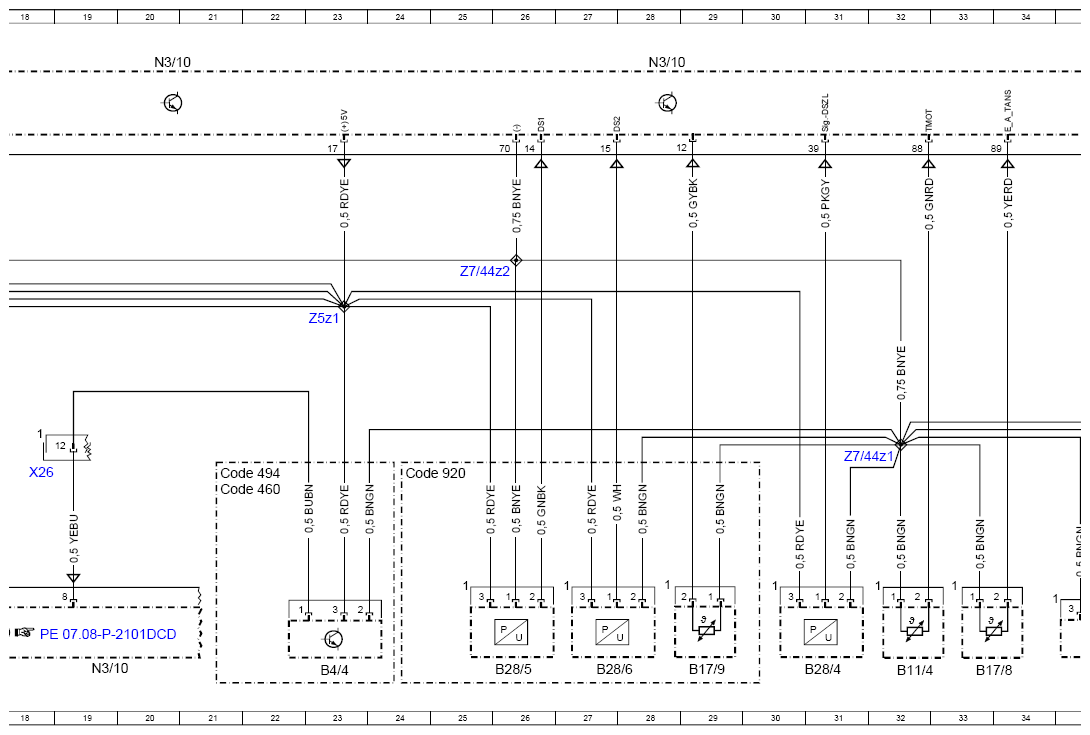

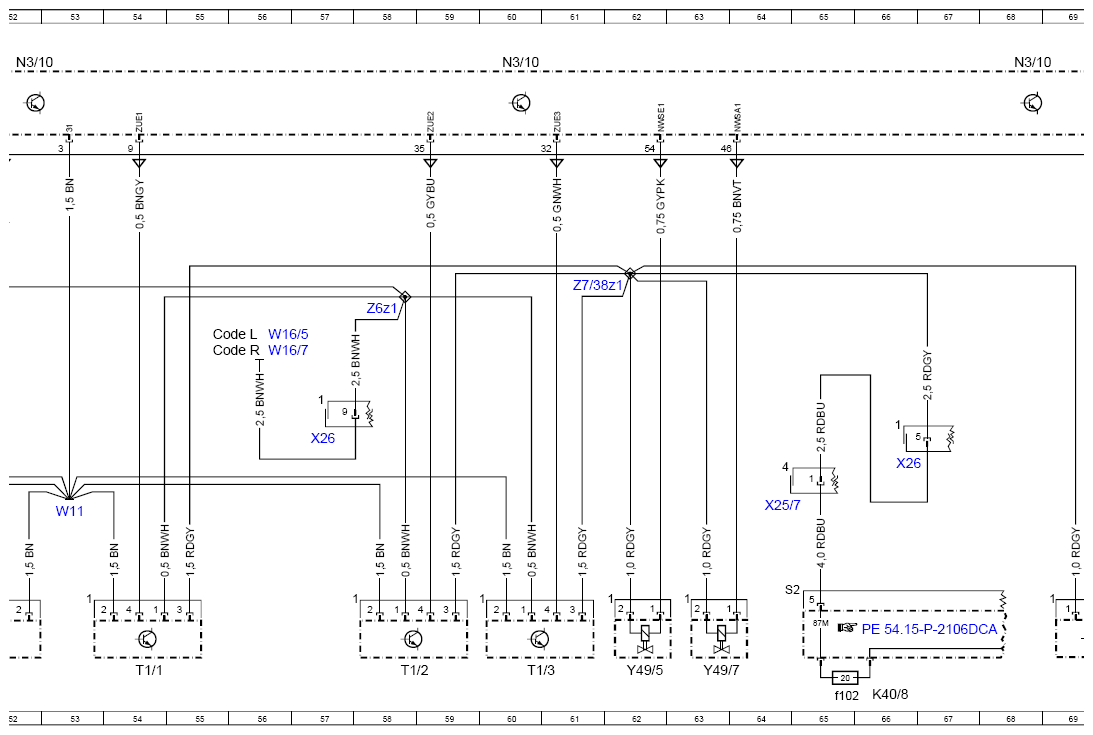

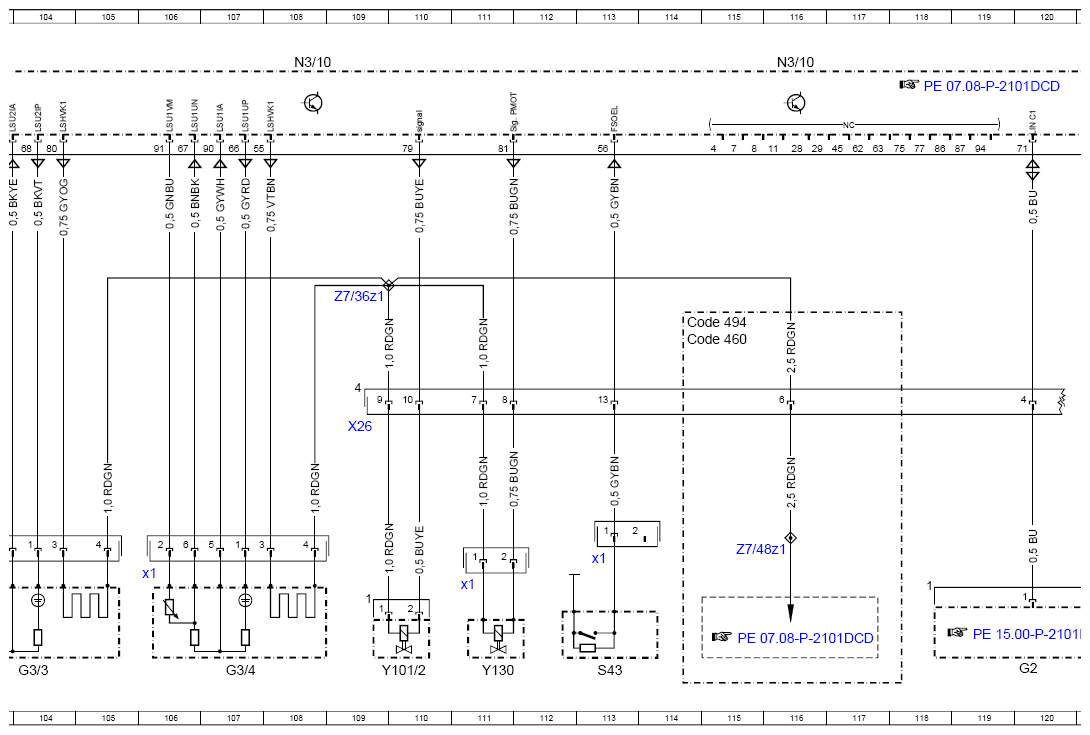

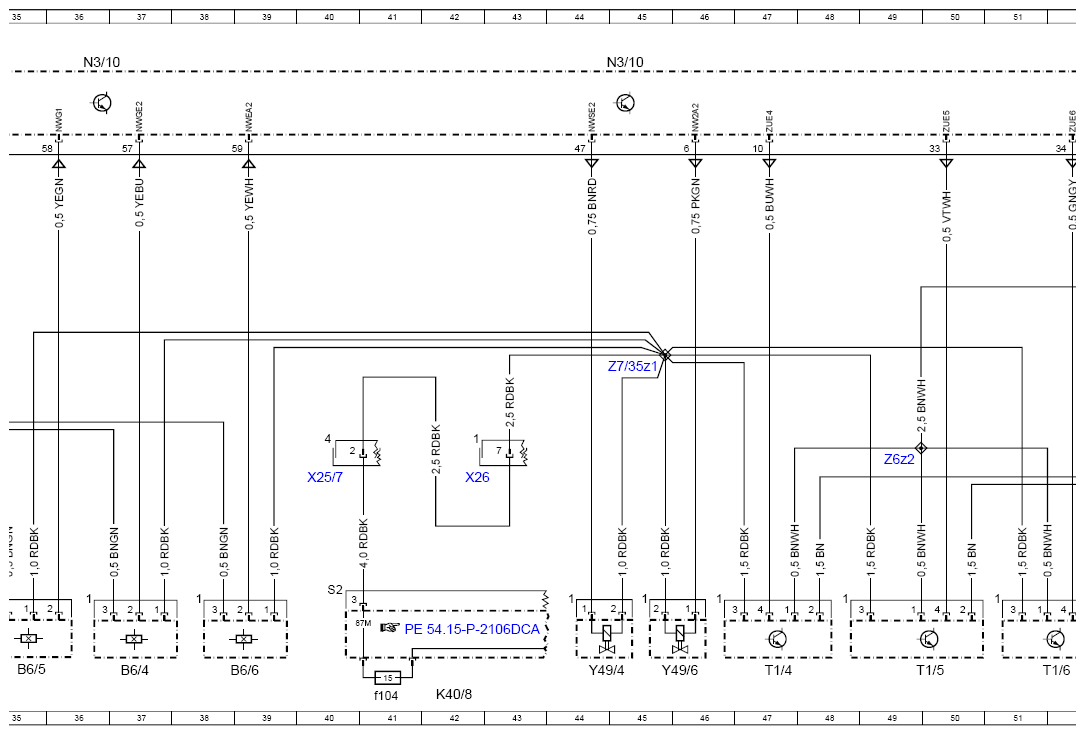

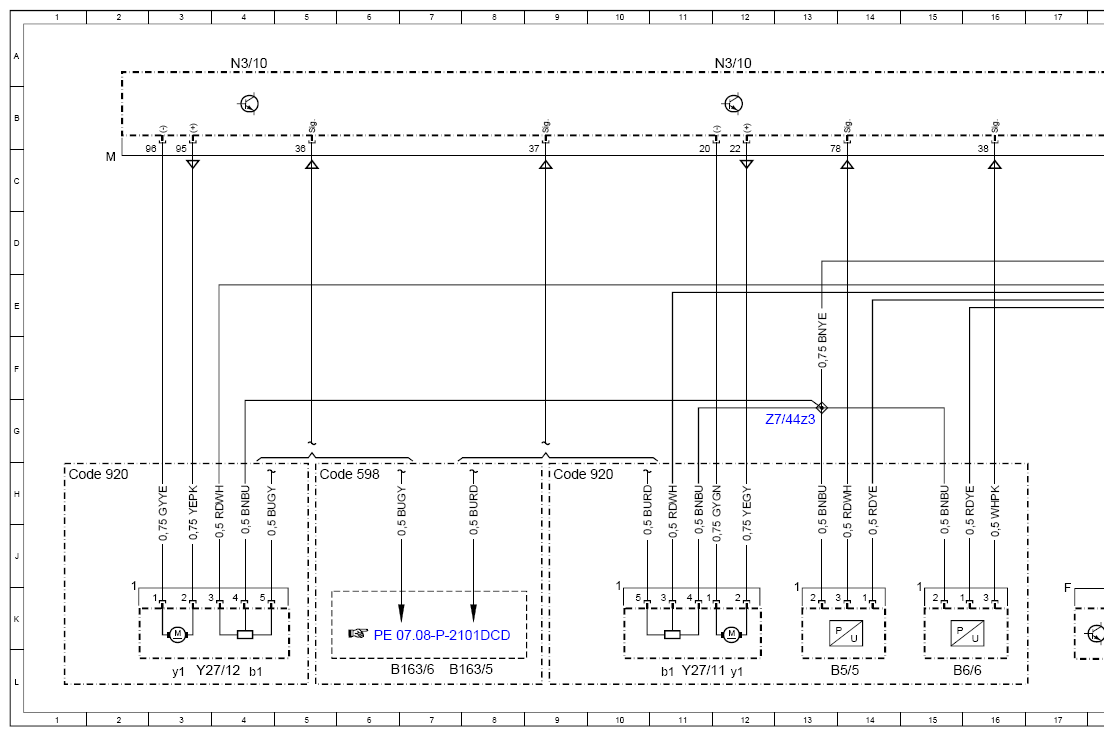

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97DCC
Engine 276.8 in model 238 up to model year 2021 Control unit N3/10, Engine side
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 129L |
| A16/1 | Knock sensor 1 | 98L |
| A16/2 | Knock sensor 2 | 97L |
| B11/4 | Coolant temperature sensor | 32L |
| B163/5 | Left gasoline particulate filter differential pressure sensor | 7L |
| B163/6 | Right gasoline particulate filter differential pressure sensor | 7L |
| B17/8 | Charge air temperature sensor | 33L |
| B17/9 | Charge air temperature sensor downstream of throttle valve | 29L |
| B28/4 | Pressure sensor downstream air filter, left cylinder bank | 31L |
| B28/5 | Pressure sensor downstream of air filter, right cylinder bank | 26L |
| B28/6 | Pressure sensor upstream of throttle valve | 27L |
| B28/7 | Pressure sensor downstream of throttle valve | 86L |
| B4/25 | Fuel pressure and temperature sensor | 82L |
| B4/4 | Purging pressure sensor | 23L |
| B5/5 | Exhaust gas recirculation pressure sensor 1 | 14L |
| B6/4 | Left intake camshaft Hall sensor | 37L |
| B6/5 | Right intake camshaft Hall sensor | 35L |
| B6/6 | Left exhaust camshaft Hall sensor | 39L |
| B6/6 | Left exhaust camshaft Hall sensor | 15L |
| B6/7 | Right exhaust camshaft Hall sensor | 69L |
| B70 | Crankshaft Hall sensor | 80L |
| Code 460 | Canada version | 21H |
| Code 460 | Canada version | 114F |
| Code 494 | USA version | 21H |
| Code 494 | USA version | 114E |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 5H |
| Code 920 | Gasoline direct injection with stratified charge | 1H |
| Code 920 | Gasoline direct injection with stratified charge | 24H |
| Code 920 | Gasoline direct injection with stratified charge | 84H |
| Code 920 | Gasoline direct injection with stratified charge | 9H |
| Code L | LEFT-HAND DRIVE | 55F |
| Code R | RIGHT-HAND DRIVE | 55F |
| G2 | Alternator | 120L |
| G3/3 | Left oxygen sensor upstream of catalytic converter | 104L |
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | 102J |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 107L |
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | 106J |
| G3/5 | Left oxygen sensor downstream of catalytic converter | 72L |
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | 71J |
| G3/6 | Right oxygen sensor downstream of catalytic converter | 74L |
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | 73J |
| K40/8 | Engine fuse and relay module | 42L |
| K40/8 | Engine fuse and relay module | 66L |
| M16/6 | Throttle valve actuator | 100L |
| M16/6m1 | Throttle valve actuator motor | 100K |
| M16/6r1 | Actual value potentiometer 1 | 101K |
| M16/6r2 | Actual value potentiometer 2 | 101K |
| N3/10 | ME-SFI [ME] control unit | 19L |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 45A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 84A |
| N3/10 | ME-SFI [ME] control unit | 76A |
| N3/10 | ME-SFI [ME] control unit | 92A |
| N3/10 | ME-SFI [ME] control unit | 100A |
| N3/10 | ME-SFI [ME] control unit | 108A |
| N3/10 | ME-SFI [ME] control unit | 116A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| R48 | Coolant thermostat heating element | 76L |
| S43 | Oil level check switch | 113L |
| S43x1 | Oil level check switch electrical connector | 113J |
| T1/1 | Cylinder 1 ignition coil | 54L |
| T1/2 | Cylinder 2 ignition coil | 58L |
| T1/3 | Cylinder 3 ignition coil | 60L |
| T1/4 | Cylinder 4 ignition coil | 47L |
| T1/5 | Cylinder 5 ignition coil | 50L |
| T1/6 | Cylinder 6 ignition coil | 52L |
| W11 | Combustion engine ground point | 53H |
| W16/5 | Left major assembly compartment electronics ground point | 56F |
| W16/7 | Right major assembly compartment electronics ground point | 56F |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 40H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 64H |
| X26 | Engine wiring harness/engine compartment electrical connector | 96G |
| X26 | Engine wiring harness/engine compartment electrical connector | 109G |
| X26 | Engine wiring harness/engine compartment electrical connector | 18H |
| X26 | Engine wiring harness/engine compartment electrical connector | 42H |
| X26 | Engine wiring harness/engine compartment electrical connector | 66H |
| X26 | Engine wiring harness/engine compartment electrical connector | 57G |
| Y101/1 | Left bypass air switchover valve | 77L |
| Y101/2 | Right bypass air switchover valve | 110L |
| Y130 | Engine oil pump valve | 111L |
| Y130x1 | Engine oil pump valve electrical connector | 111K |
| Y27/11 | Left exhaust gas recirculation valve | 11L |
| Y27/11b1 | Left exhaust gas recirculation valve Hall sensor | 11L |
| Y27/11y1 | Left exhaust gas recirculation valve rotating magnet | 12L |
| Y27/12 | Right exhaust gas recirculation valve | 3L |
| Y27/12b1 | Right exhaust gas recirculation valve Hall sensor | 4L |
| Y27/12y1 | Right exhaust gas recirculation valve rotating magnet | 3L |
| Y49/4 | Left intake camshaft solenoid | 44L |
| Y49/5 | Right intake camshaft solenoid | 62L |
| Y49/6 | Left exhaust camshaft solenoid | 45L |
| Y49/7 | Right exhaust camshaft solenoid | 63L |
| Y76/1 | Cylinder 1 fuel injector | 88L |
| Y76/2 | Cylinder 2 fuel injector | 89L |
| Y76/3 | Cylinder 3 fuel injector | 90L |
| Y76/4 | Cylinder 4 fuel injector | 91L |
| Y76/5 | Cylinder 5 fuel injector | 93L |
| Y76/6 | Cylinder 6 fuel injector | 94L |
| Y77/1 | Exhaust gas turbocharger guide vanes actuator | 79L |
| Y94 | Quantity control valve | 95L |
| Z5z1 | Voltage supply connector sleeve | 23E |
| Z6z1 | Circuit 31 connector sleeve | 58E |
| Z6z2 | Circuit 31 connector sleeve | 49H |
| Z7/35z1 | Circuit 87 M1e connector sleeve | 45F |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 75G |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 109E |
| Z7/38z1 | Circuit 87 M1i connector sleeve | 61E |
| Z7/41z2 | Sensor voltage connector sleeve | 82E |
| Z7/43z1 | Sensor ground connector sleeve | 80G |
| Z7/44z1 | Sensor ground connector sleeve | 32G |
| Z7/44z2 | Ground connection connector sleeve | 25E |
| Z7/44z2 | Ground connection connector sleeve | 71E |
| Z7/44z3 | Sensor ground connector sleeve | 13G |
| Z7/48z1 | Circuit 87/2 connector sleeve | 115J |
