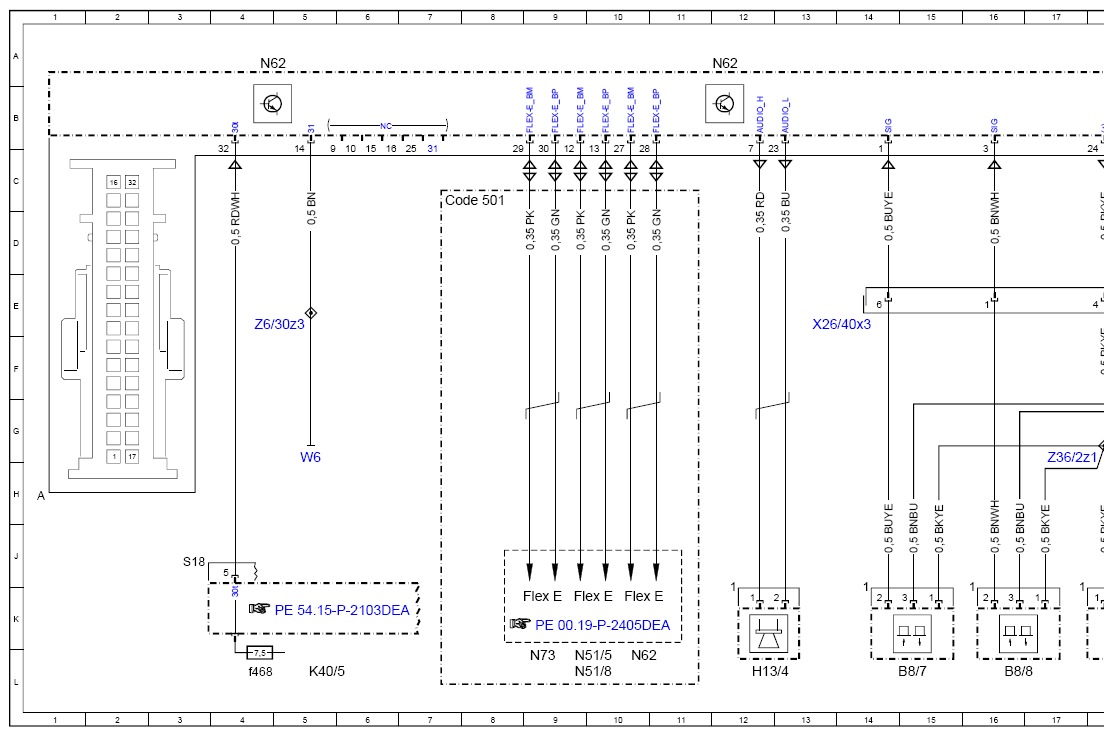

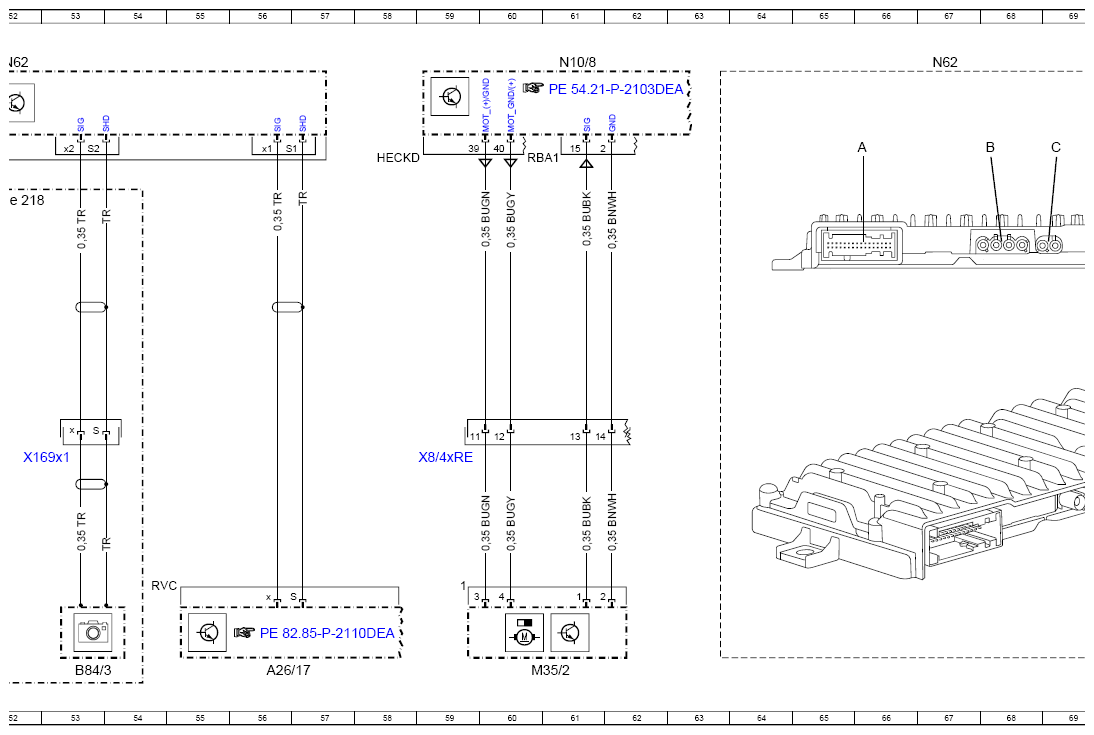

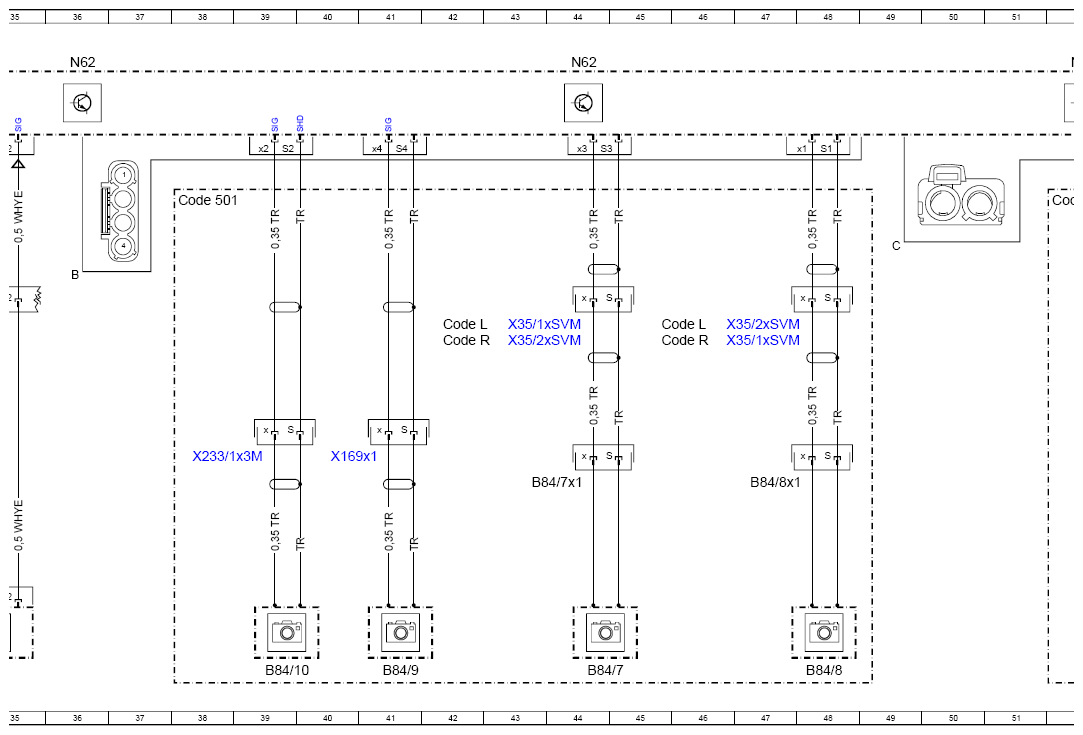

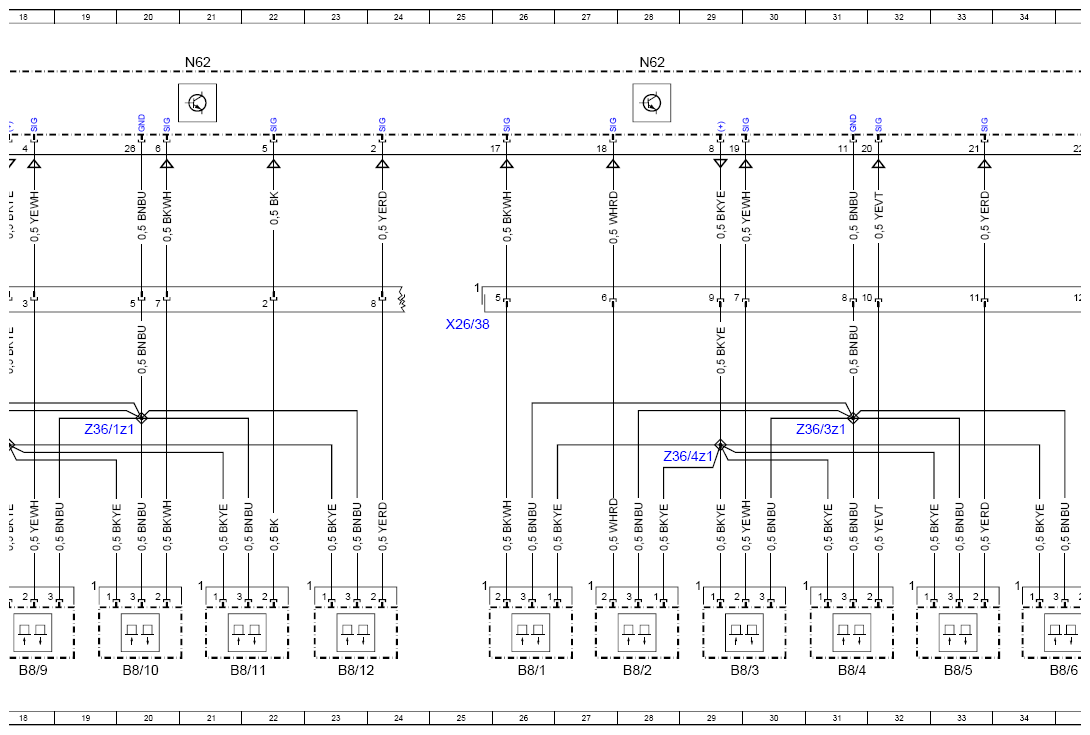

Wiring Diagram Of Parking System Control Unit - PE54.65-P-2107-97DEA
Model 238 as of model year 2021 with code 235 (Active Parking Assist) Control unit N62
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A26/17 | Head unit | 56L |
| B8/1 | Outer left front parking system distance sensor | 26L |
| B8/10 | Outer left rear parking system distance sensor | 20L |
| B8/11 | Center left rear parking system distance sensor | 21L |
| B8/12 | Center right rear parking system distance sensor | 23L |
| B8/2 | Center left front parking system distance sensor | 28L |
| B8/3 | Inner left front parking system distance sensor | 29L |
| B8/4 | Inner right front parking system distance sensor | 31L |
| B8/5 | Center right front parking system distance sensor | 33L |
| B8/6 | Outer right front parking system distance sensor | 35L |
| B8/7 | Outer right rear parking system distance sensor | 15L |
| B8/8 | Inner right rear parking system distance sensor | 16L |
| B8/9 | Inner left rear parking system distance sensor | 18L |
| B84/10 | 360° system reversing camera | 39L |
| B84/3 | Backup camera | 53L |
| B84/7 | Left outside mirror 360° camera | 44L |
| B84/7x1 | Left outside mirror 360° camera electrical connector | 44H |
| B84/8 | Right outside mirror 360° camera | 48L |
| B84/8x1 | 360° camera electrical connector, right outside mirror | 47H |
| B84/9 | Front end 360° camera | 41L |
| Code 218 | Backup camera | 52C |
| Code 501 | Surround View camera | 7C |
| Code 501 | Surround View camera | 38C |
| Code L | LEFT-HAND DRIVE | 42E |
| Code L | LEFT-HAND DRIVE | 45E |
| Code R | RIGHT-HAND DRIVE | 42F |
| Code R | RIGHT-HAND DRIVE | 45F |
| Flex E | Chassis FlexRay | 9K |
| Flex E | Chassis FlexRay | 10K |
| Flex E | Chassis FlexRay | 9K |
| H13/4 | Parking system speaker | 12L |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5f468 | Fuse 468 | 4L |
| M35/2 | Rear camera cover motor | 60L |
| N10/8 | Rear SAM control unit | 61A |
| N51/5 | Adaptive damping system control unit | 9L |
| N51/8 | AIR BODY CONTROL Plus control unit | 9L |
| N62 | Parking system control unit | 10L |
| N62 | Parking system control unit | 4A |
| N62 | Parking system control unit | 12A |
| N62 | Parking system control unit | 28A |
| N62 | Parking system control unit | 21A |
| N62 | Parking system control unit | 36A |
| N62 | Parking system control unit | 44A |
| N62 | Parking system control unit | 52A |
| N62 | Parking system control unit | 67A |

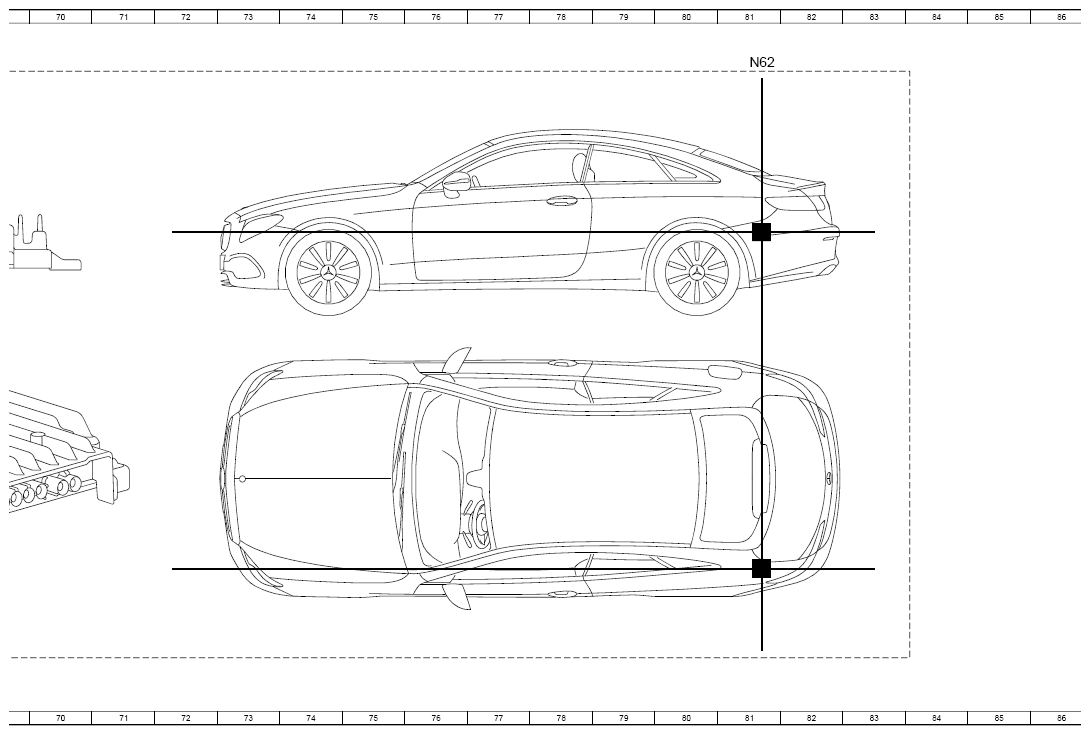

| N62 | Parking system control unit | 81A |
| N73 | Electronic ignition switch control unit | 9L |
| W6 | Left wheel arch trunk ground point | 5H |
| X169x1 | 360° camera reversing camera electrical connector | 40H |
| X169x1 | 360° camera reversing camera electrical connector | 53H |
| X233/1x3M | Front end 360° camera electrical connector | 38H |
| X26/38 | Front bumper electrical connector | 25E |
| X26/40x3 | Rear bumper electrical connector 3 | 14E |
| X35/1xSVM | Left outside mirror 360° camera electrical connector | 47F |
| X35/1xSVM | Left outside mirror 360° camera electrical connector | 44E |
| X35/2xSVM | Right outside mirror 360° camera electrical connector | 47E |
| X35/2xSVM | Right outside mirror 360° camera electrical connector | 44F |
| X8/4xRE | Trunk lid electrical connector | 59H |
| Z36/1z1 | Rear parking system sensors ground line connector sleeve | 19G |
| Z36/2z1 | Rear parking system sensors power supply connector sleeve | 17G |
| Z36/3z1 | Front parking system sensors ground line connector sleeve | 31G |
| Z36/4z1 | Front parking system sensors positive line connector sleeve | 29G |
| Z6/30z3 | Circuit 31 connector sleeve | 5E |
