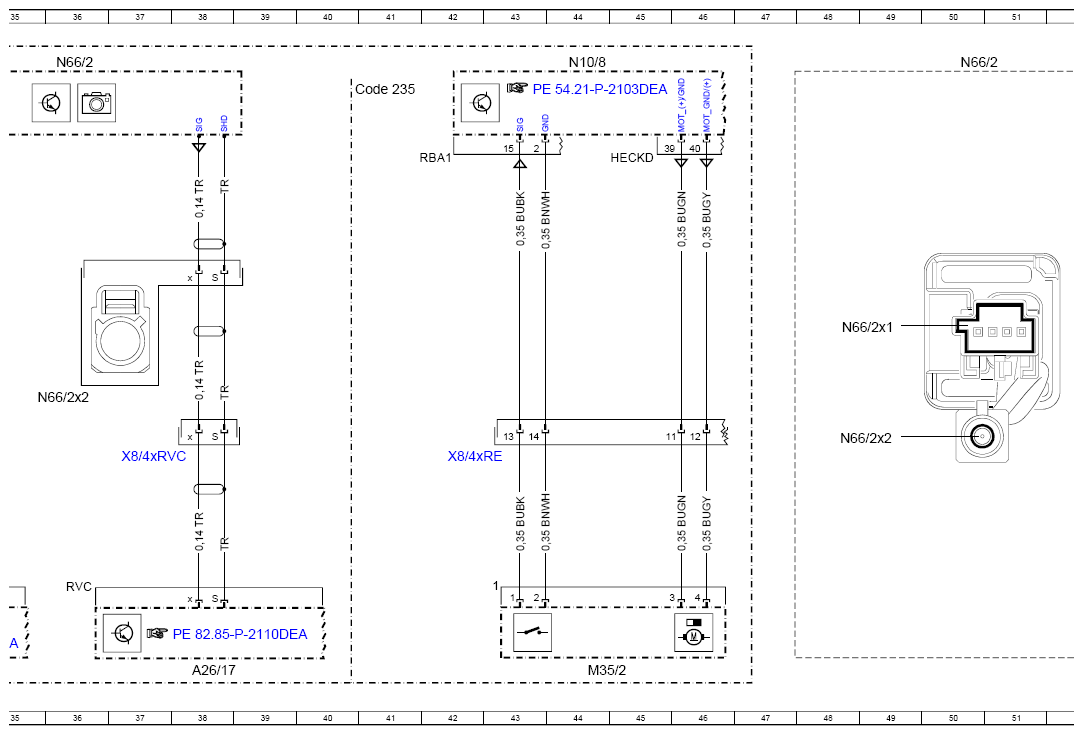

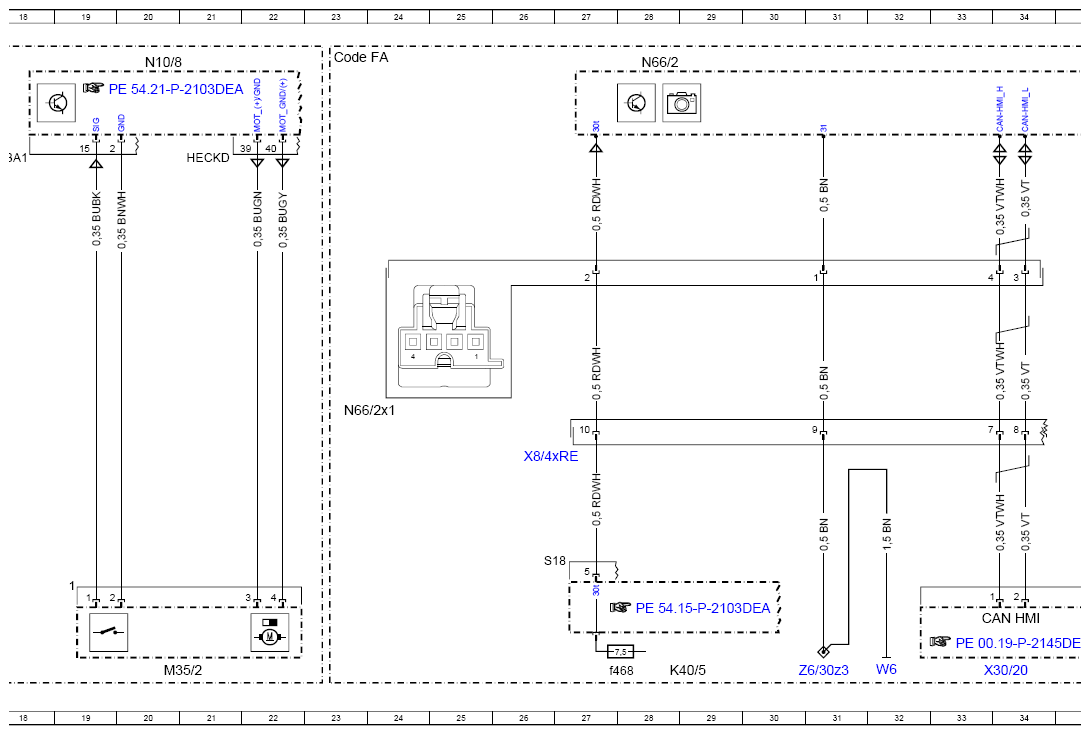

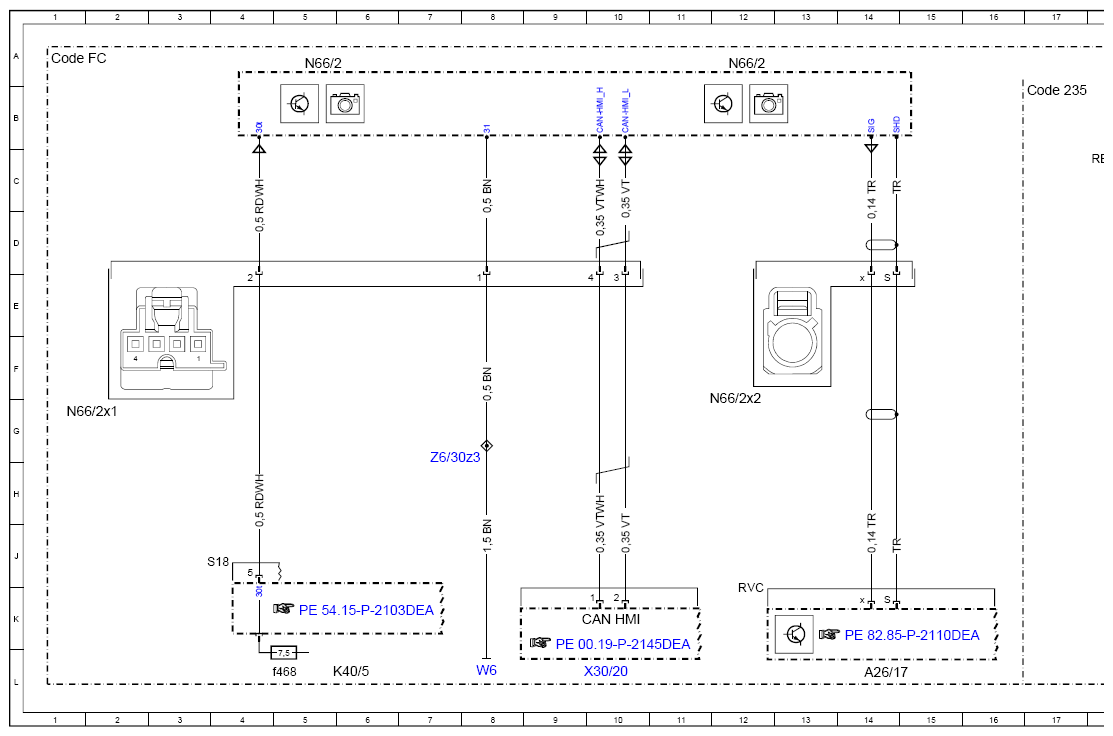

Wiring Diagram For Backup Camera Control Unit - PE54.65-P-2102-97DEA
Model 238 as of model year 2021 with code 218 (Rear view camera) Control unit N66/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| A26/17 | Head unit | 14L |
| A26/17 | Head unit | 38L |
| CAN HMI | User interface CAN | 10K |
| CAN HMI | User interface CAN | 34K |
| Code 235 | Active Park Assist | 17B |
| Code 235 | Active Park Assist | 40B |
| Code FA | CABRIOLET | 23A |
| Code FC | COUPE | 1A |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5 | Rear fuse and relay module | 28L |
| K40/5f468 | Fuse 468 | 5L |
| K40/5f468 | Fuse 468 | 27L |
| M35/2 | Rear camera cover motor | 20L |
| M35/2 | Rear camera cover motor | 44L |
| N10/8 | Rear SAM control unit | 20A |
| N10/8 | Rear SAM control unit | 44A |
| N66/2 | Backup camera control unit | 5A |
| N66/2 | Backup camera control unit | 12A |
| N66/2 | Backup camera control unit | 28A |
| N66/2 | Backup camera control unit | 36A |

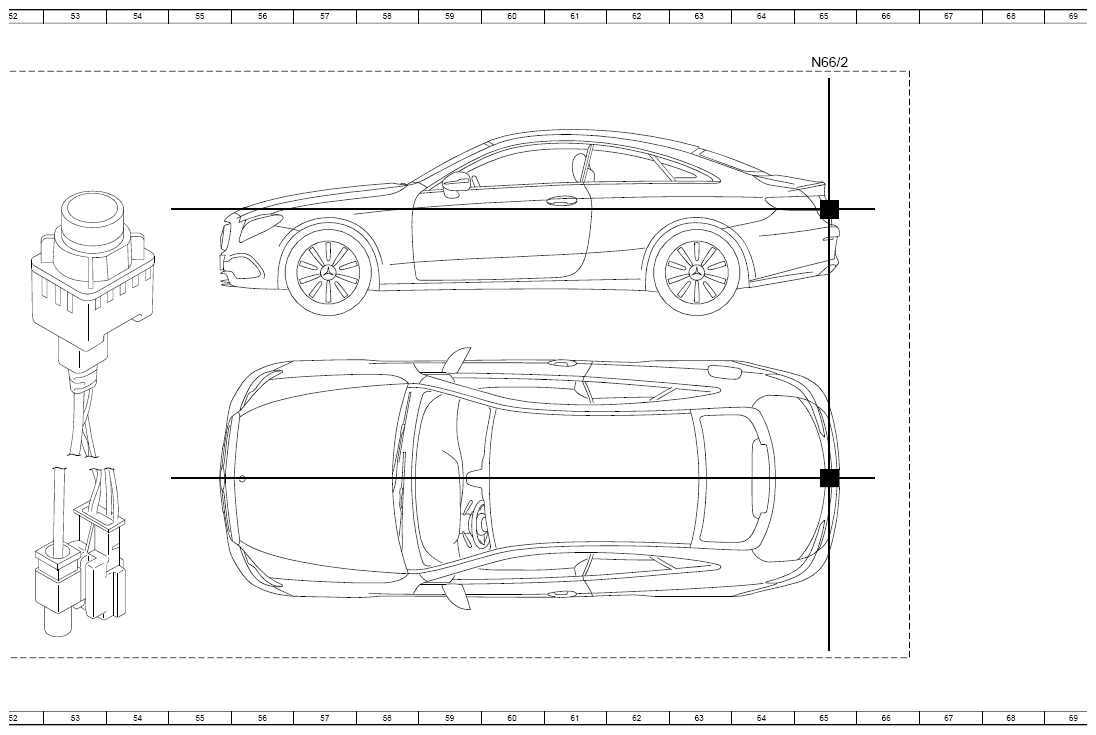

| N66/2 | Backup camera control unit | 50A |
| N66/2 | Backup camera control unit | 65A |
| N66/2x1 | Reversing camera control unit electrical connector 1 | 2G |
| N66/2x1 | Reversing camera control unit electrical connector 1 | 24G |
| N66/2x2 | Reversing camera control unit electrical connector 2 | 12G |
| N66/2x2 | Reversing camera control unit electrical connector 2 | 36G |
| W6 | Left wheel arch trunk ground point | 8L |
| W6 | Left wheel arch trunk ground point | 32L |
| X30/20 | User interface CAN (CAN HMD potential distributor electrical connector | 10L |
| X30/20 | User interface CAN (CAN HMD potential distributor electrical connector | 34L |
| X8/4xRE | Trunk lid electrical connector | 26H |
| X8/4xRE | Trunk lid electrical connector | 42H |
| X8/4xRVC | Trunk lid electrical connector | 37H |
| Z6/30z3 | Circuit 31 connector sleeve | 7G |
| Z6/30z3 | Circuit 31 connector sleeve | 31L |
