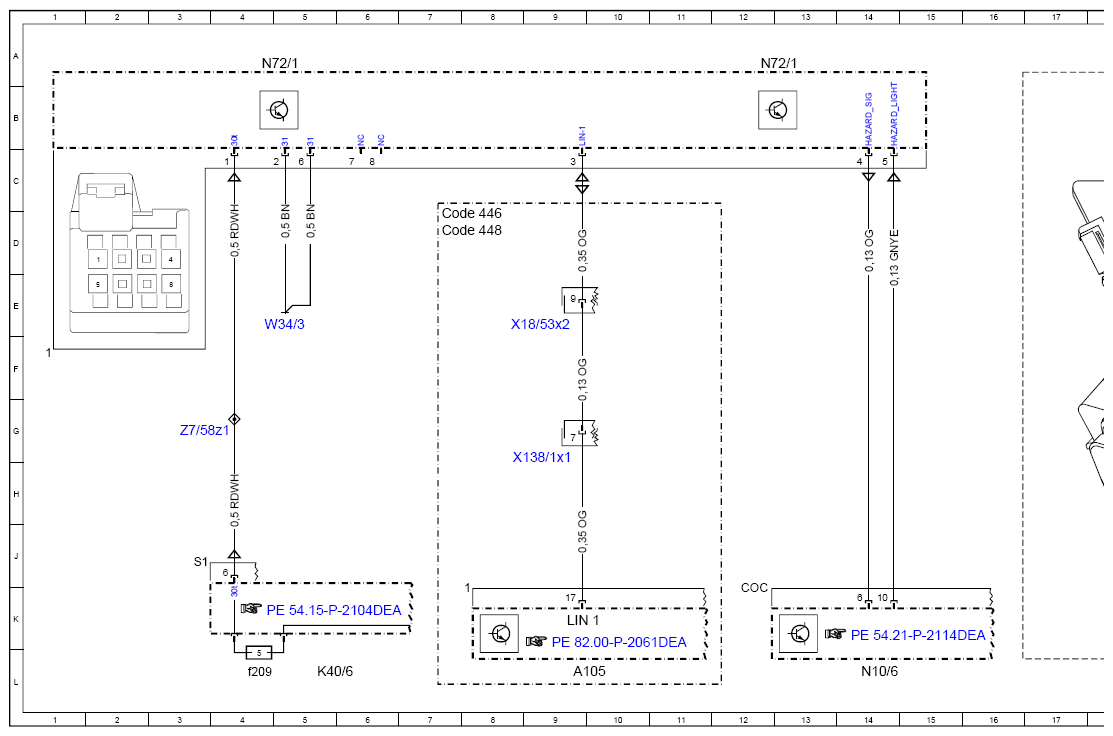

Wiring Diagram For Upper Control Panel Control Unit - PE54.21-P-2119-97DEA
Model 238 as of model year 2021 Control unit N72/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A105 | Touchpad | 9L |
| Code 446 | Touchpad only | 7D |
| Code 448 | Touchpad | 7D |
| K40/6 | Driver-side fuse and relay module | 5L |
| K40/6f209 | Fuse 209 | 4L |
| LIN 1 | Instrument panel LIN | 9K |
| N10/6 | Front SAM control unit | 14L |

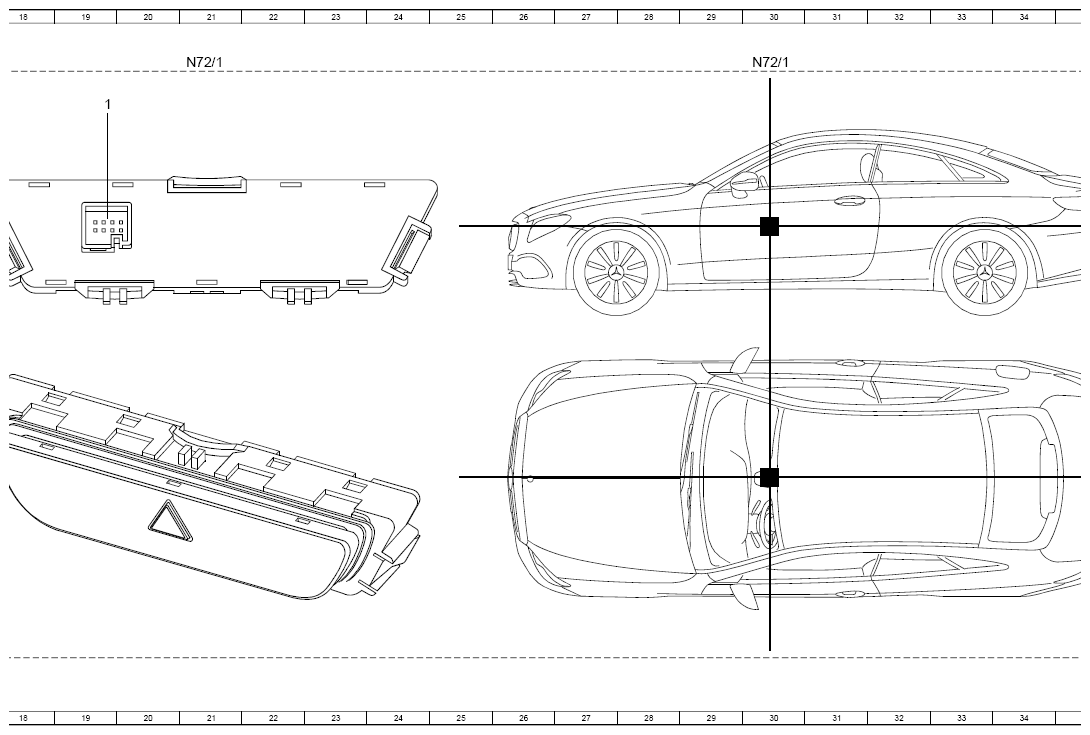

| N72/1 | Upper control panel control unit | 21A |
| N72/1 | Upper control panel control unit | 4A |
| N72/1 | Upper control panel control unit | 12A |
| N72/1 | Upper control panel control unit | 30A |
| W34/3 | Right footwell ground point | 5E |
| X138/1x1 | Front center console electrical connector | 9H |
| X18/53x2 | Driver cockpit/interior wiring harness electrical connector | 9E |
| Z7/58z1 | Tml. 30 connector sleeve | 3G |
