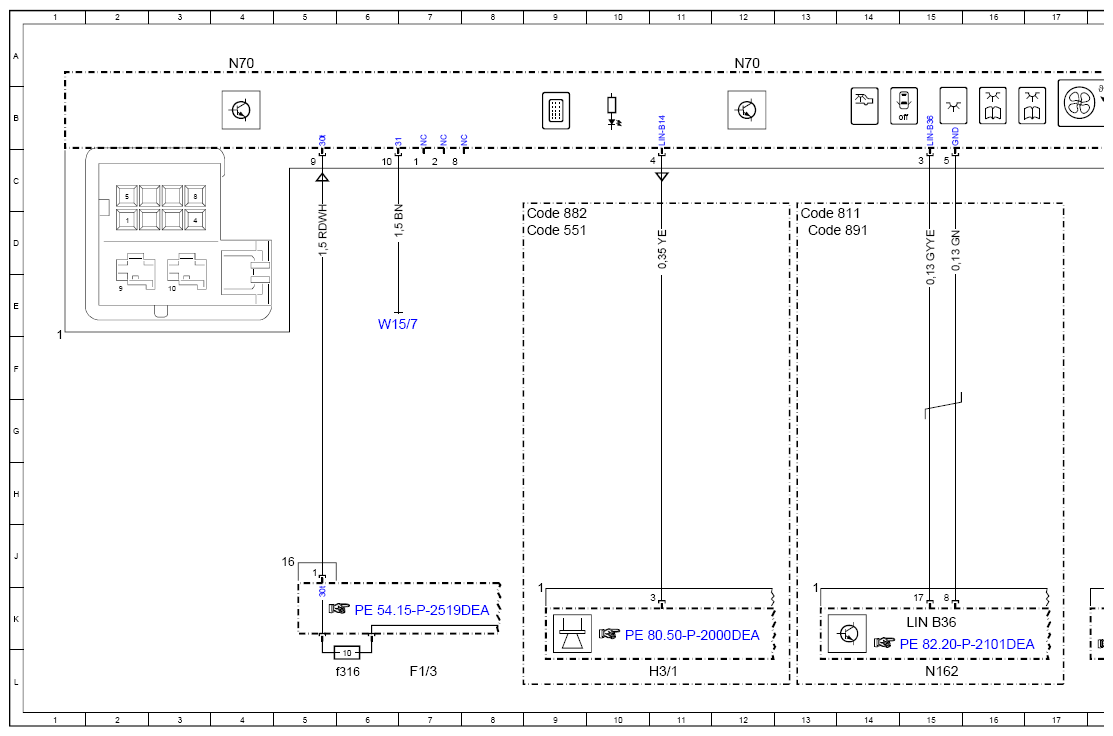

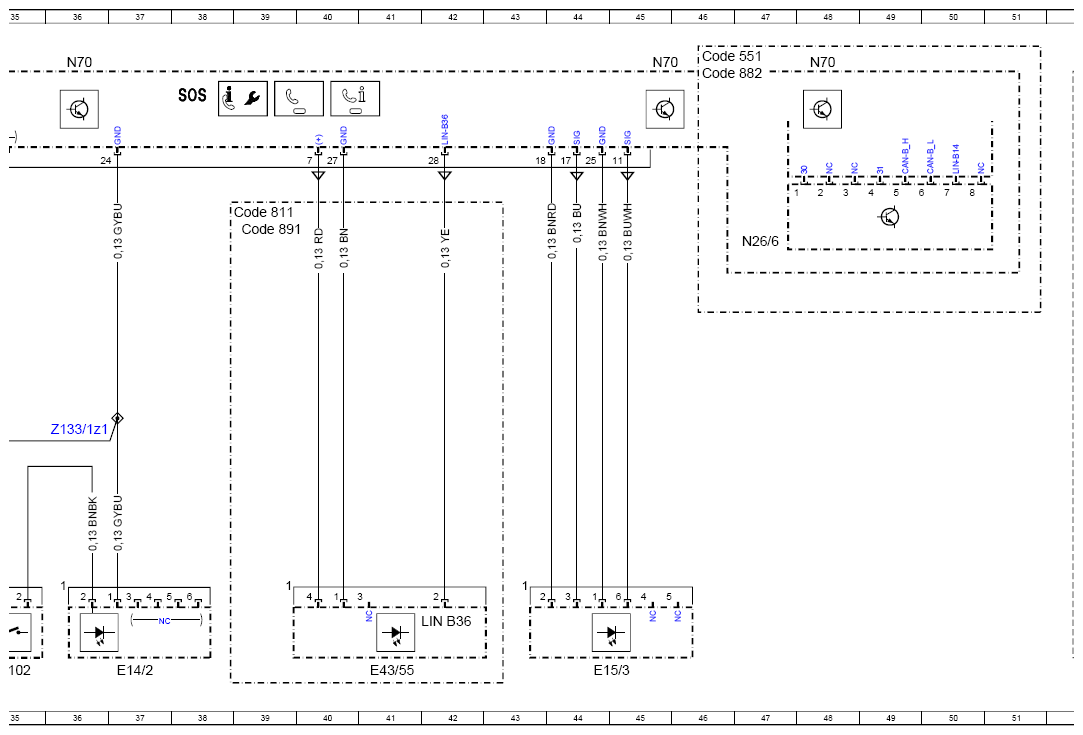

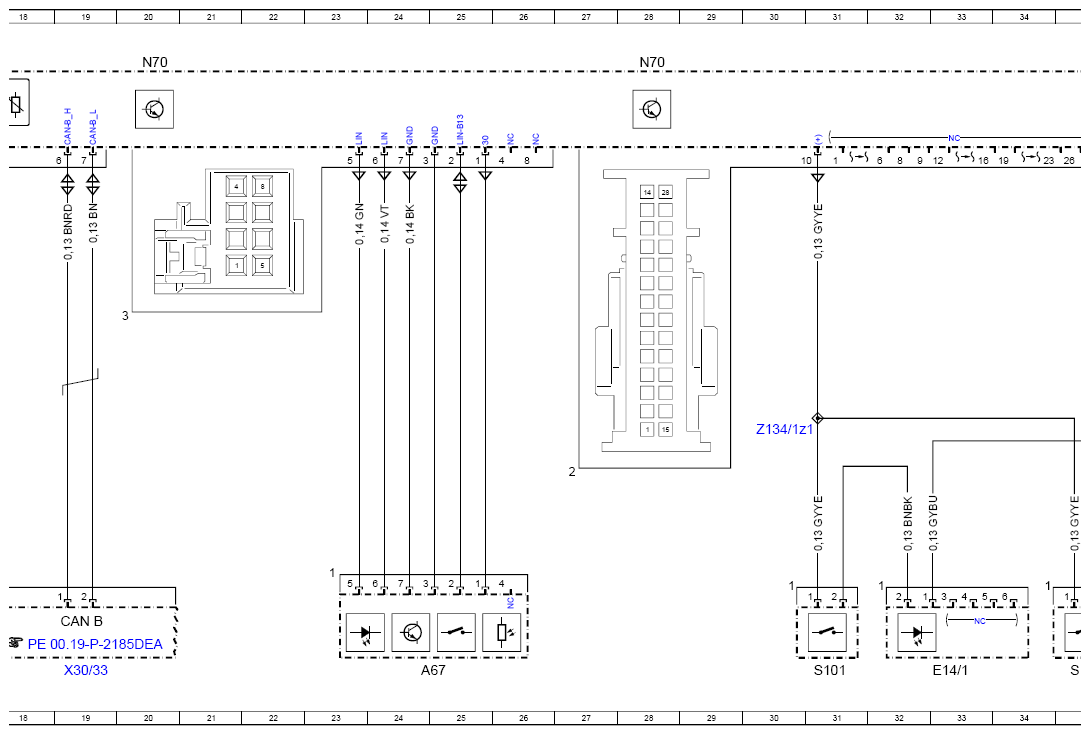

Wiring Diagram For Overhead Control Panel (OCP) Control Unit - PE54.21-P-2107-97DEA
Model 238.3 as of model year 2021 Control unit N70
| Code: | Designation: | Position: |
|---|---|---|

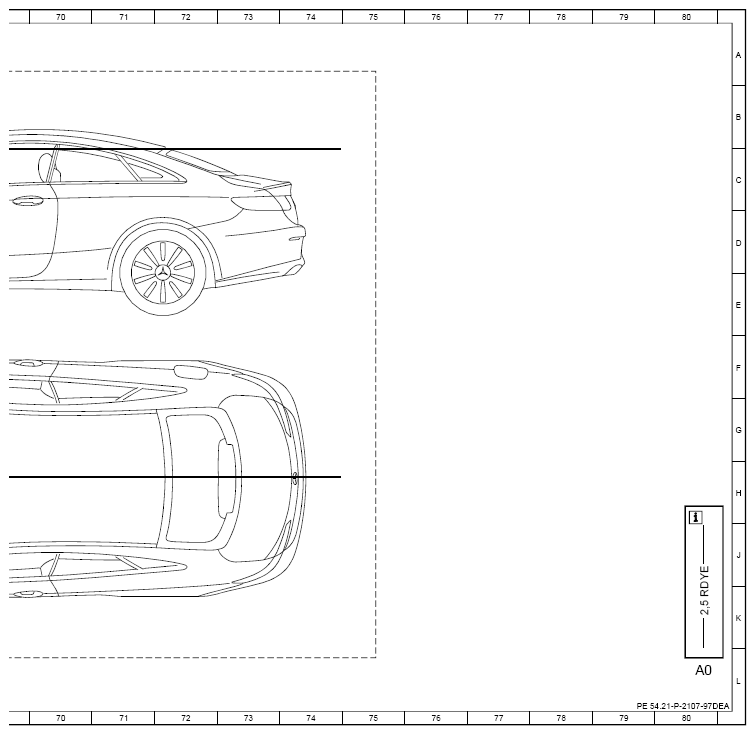

| A0 | Use of wiring diagrams | 80L |
| A67 | Inside rearview mirror | 24L |
| CAN B | Interior CAN | 19K |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 9D |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 46A |
| Code 811 | Advanced sound system | 13D |
| Code 811 | Advanced sound system | 38D |
| Code 882 | Interior protection and tow-away protection | 9D |
| Code 882 | Interior protection and tow-away protection | 46A |
| Code 891 | Premium ambient lighting | 13D |
| Code 891 | Premium ambient lighting | 39D |
| E14/1 | Left sun visor mirror lamp | 33L |
| E14/2 | Right sun visor mirror lamp | 37L |
| E15/3 | Rear dome lamp | 44L |
| E43/55 | Roof center midrange speaker ambiance illumination | 41L |
| F1/3 | Passenger-side A-pillar fuse box | 7L |
| F1/3f316 | Fuse 316 | 6L |
| H3/1 | Alarm siren | 11L |
| LIN B36 | 15K | |
| LIN B36 | 42K | |
| N162 | Ambiance illumination control unit | 15L |
| N26/6 | ATA [EDW]/towing sensor/interior motion sensor control unit | 47D |

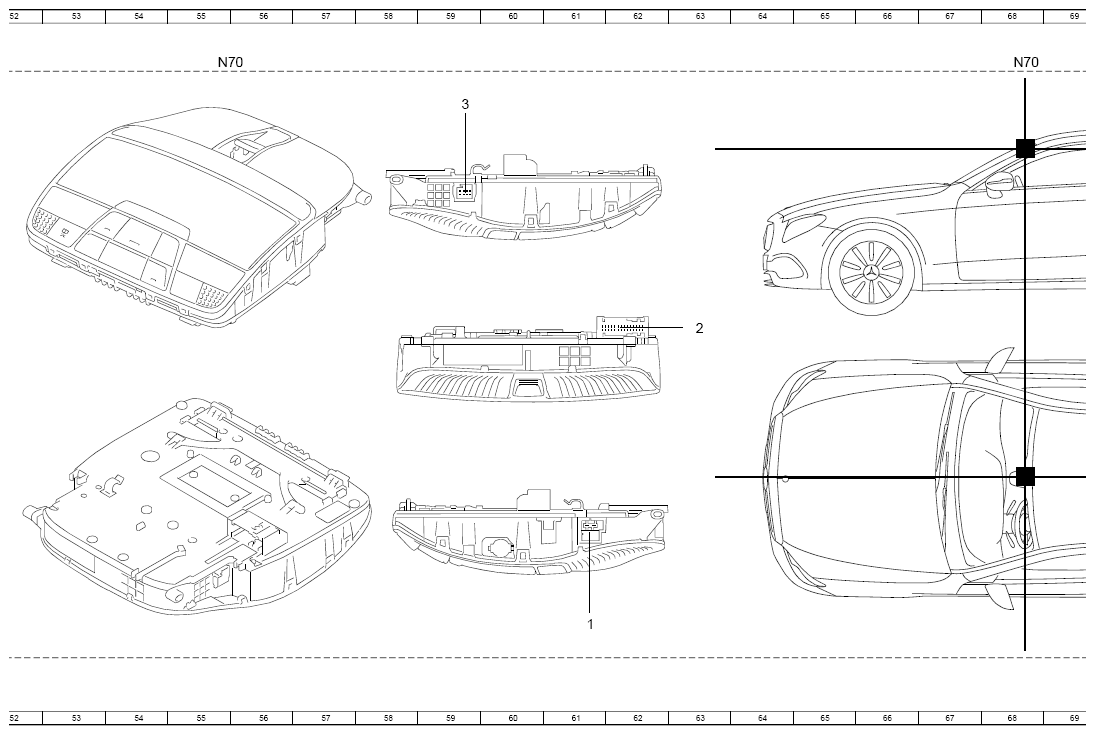

| N70 | Overhead control panel control unit | 4A |
| N70 | Overhead control panel control unit | 12A |
| N70 | Overhead control panel control unit | 28A |
| N70 | Overhead control panel control unit | 20A |
| N70 | Overhead control panel control unit | 36A |
| N70 | Overhead control panel control unit | 45A |
| N70 | Overhead control panel control unit | 48A |
| N70 | Overhead control panel control unit | 55A |
| N70 | Overhead control panel control unit | 68A |
| S101 | Left front mirror lamp switch | 31L |
| S102 | Right front mirror lamp switch | 35L |
| W15/7 | Right front footwell ground point | 6E |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 19L |
| Z133/1z1 | Connector sleeve, ground connection for vanity mirror unit in rear | 36G |
| Z134/1z1 | Connector sleeve, power supply for vanity mirror unit in rear | 30G |
