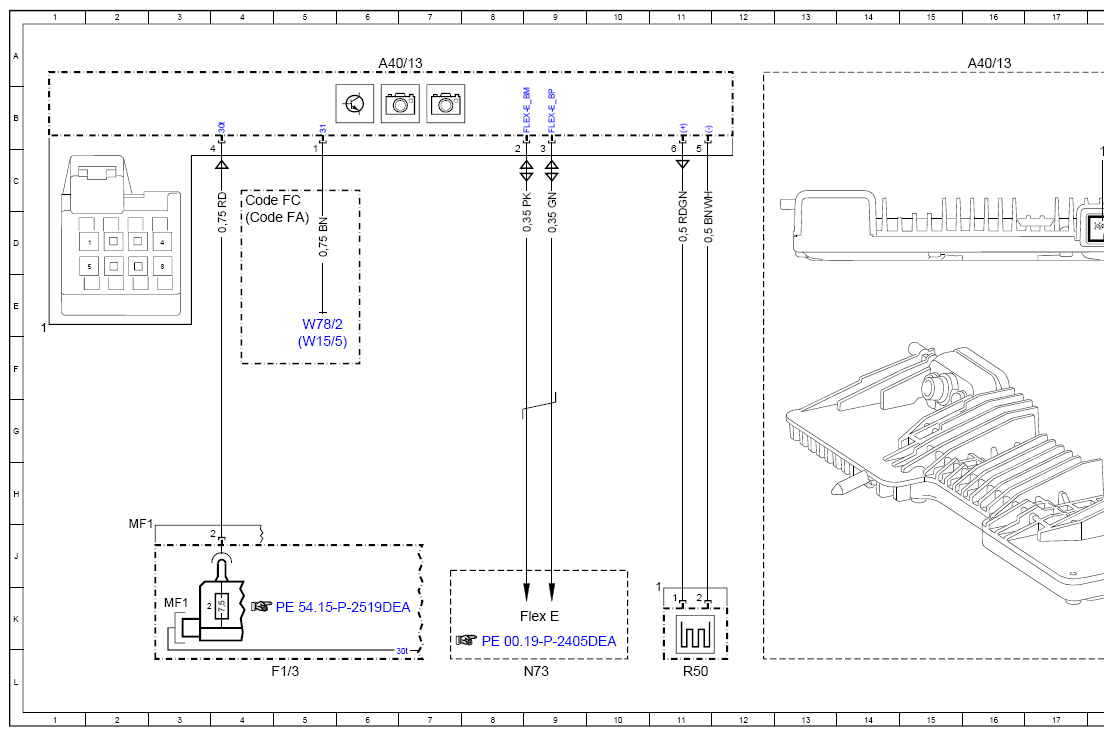

Wiring Diagram For Multifunction Camera - PE54.21-P-2129-97DEB
Model 238 as of model year 2021 Multifunction camera A40/13, stereo
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A40/13 | Stereo multifunction camera | 6A |
| A40/13 | Stereo multifunction camera | 16A |

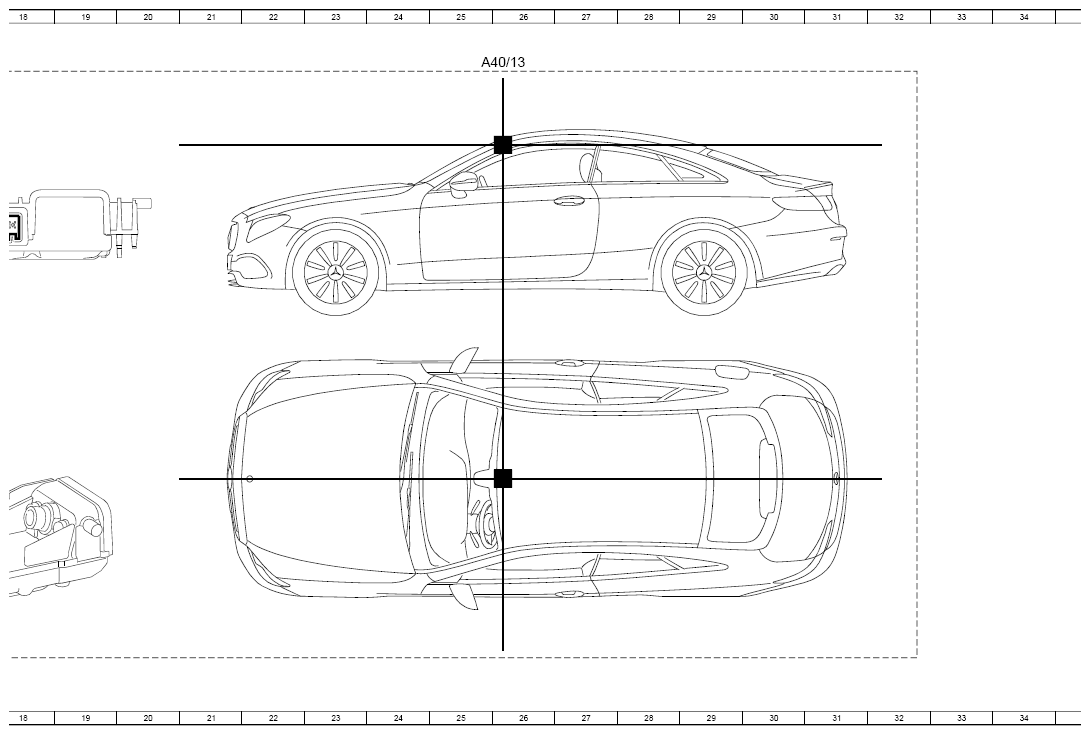

| A40/13 | Stereo multifunction camera | 26A |
| Code FA | CABRIOLET | 4D |
| Code FC | COUPE | 4C |
| F1/3 | Passenger-side A-pillar fuse box | 5L |
| F1/3MF1 | Multiple fuse 1 | 3K |
| Flex E | Chassis FlexRay | 9K |
| N73 | Electronic ignition switch control unit | 9L |
| R50 | Auxiliary heater heating element | 11L |
| W15/5 | Left front footwell ground point | 5F |
| W78/2 | Roof ground point 2 | 5E |
