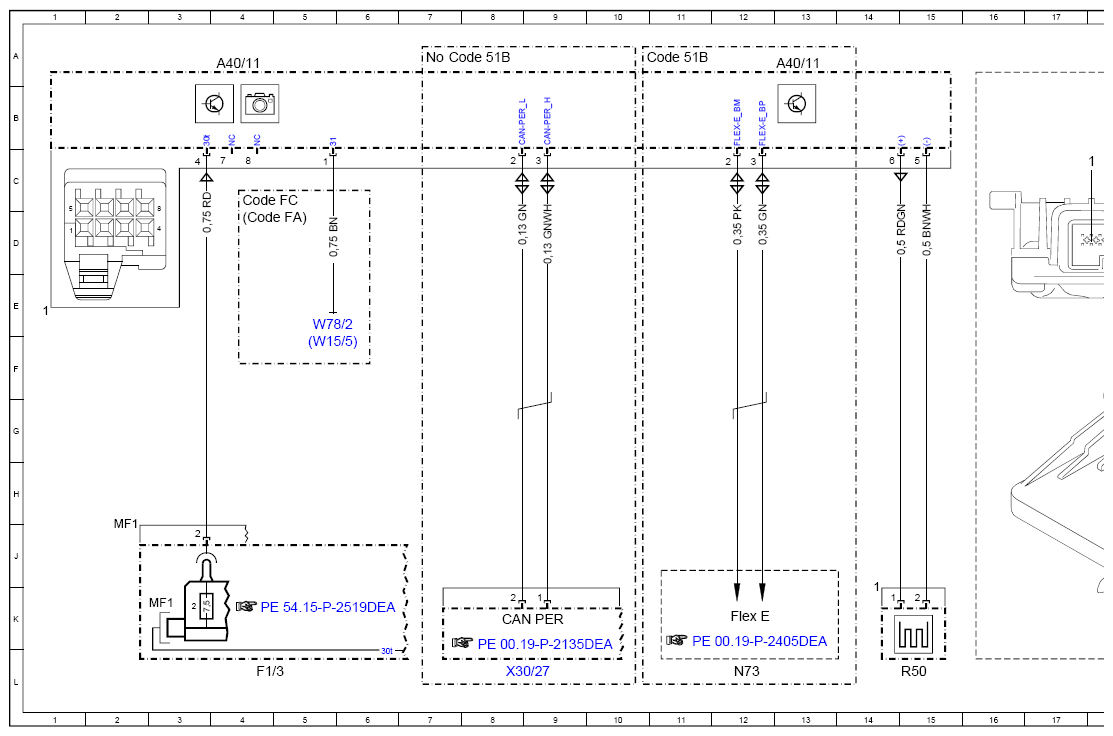

Wiring Diagram For Multifunction Camera - PE54.21-P-2129-97DEA
Model 238 as of model year 2021 Multifunction camera A40/11, mono
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A40/11 | Mono multifunction camera | 4A |
| A40/11 | Mono multifunction camera | 13A |

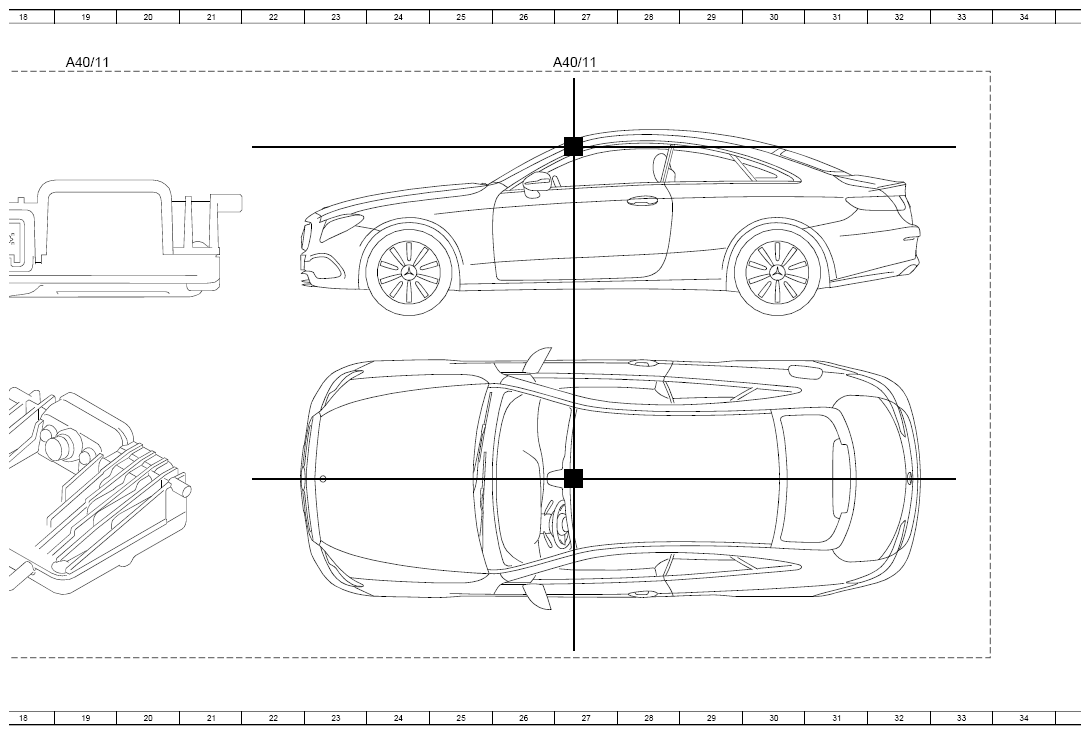

| A40/11 | Mono multifunction camera | 27A |
| A40/11 | Mono multifunction camera | 19A |
| CAN PER | Peripherals CAN | 8K |
| Code 51B | EURO-NCAP country set rating | 10A |
| Code 51B | EURO-NCAP country set rating | 7A |
| Code FA | CABRIOLET | 4D |
| Code FC | COUPE | 4C |
| F1/3 | Passenger-side A-pillar fuse box | 4L |
| F1/3MF1 | Multiple fuse 1 | 3K |
| Flex E | Chassis FlexRay | 12K |
| N73 | Electronic ignition switch control unit | 12L |
| R50 | Auxiliary heater heating element | 15L |
| W15/5 | Left front footwell ground point | 5F |
| W78/2 | Roof ground point 2 | 5E |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 8L |
