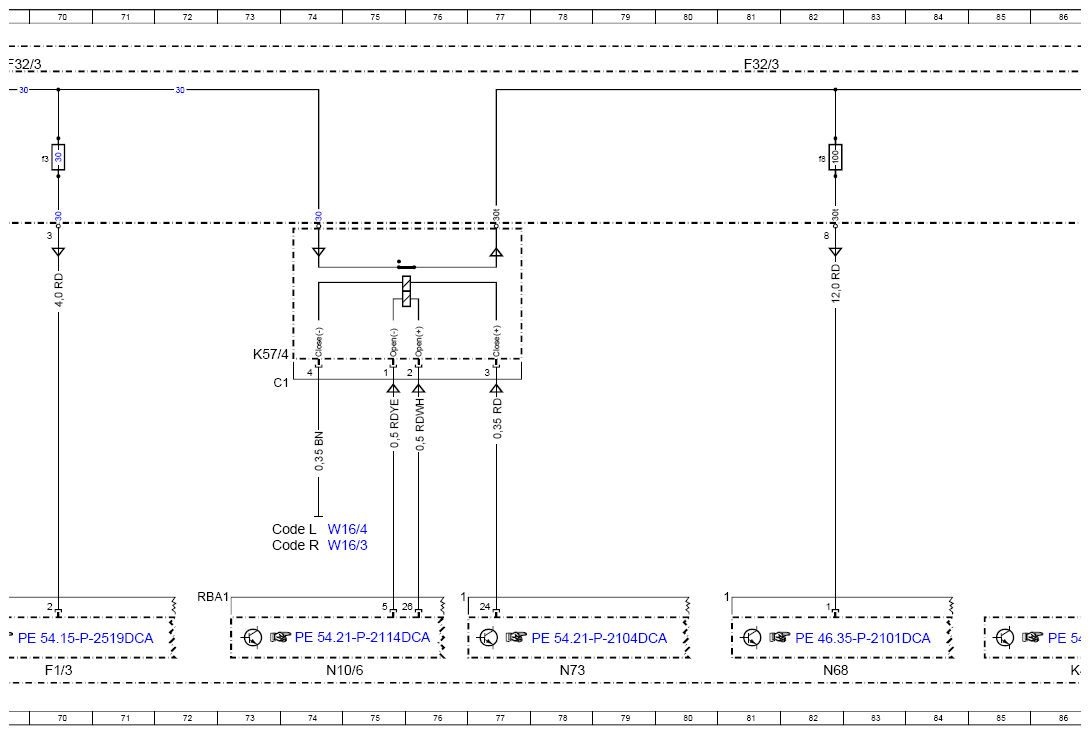

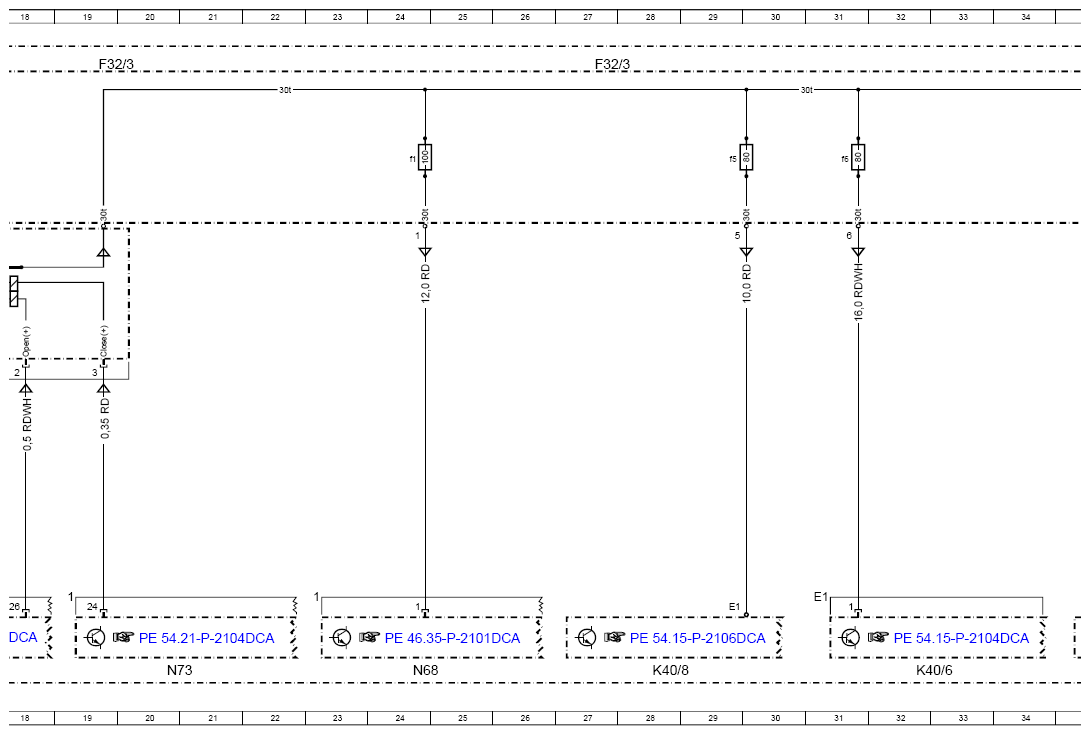

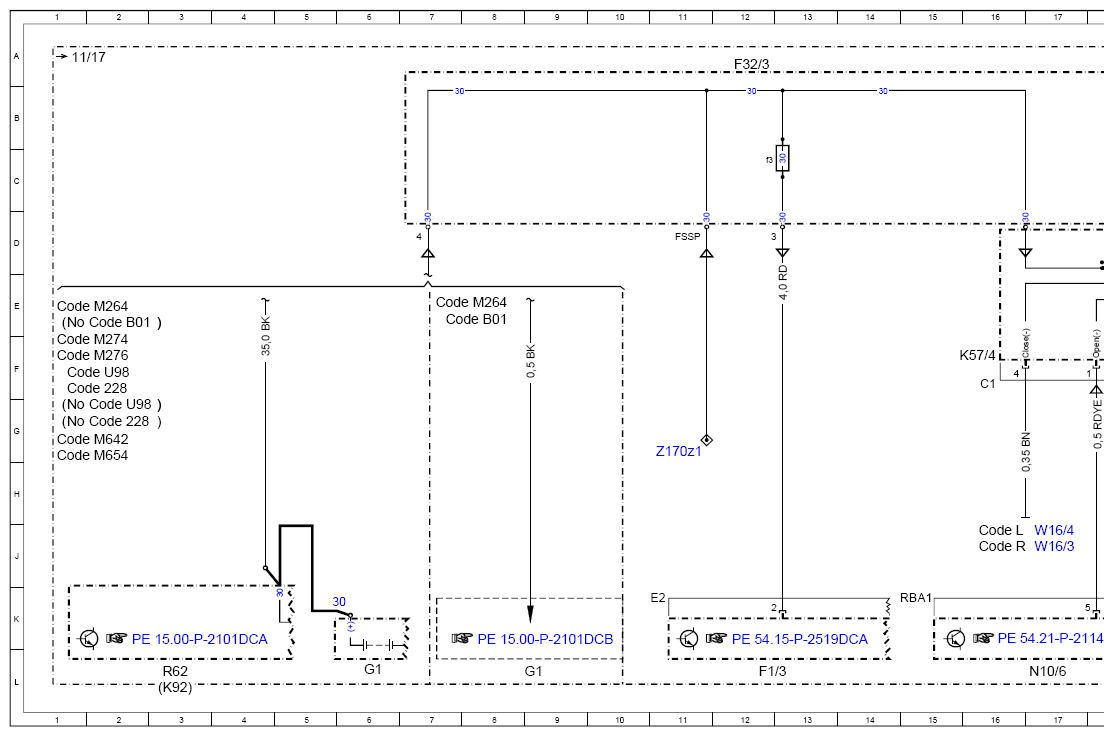

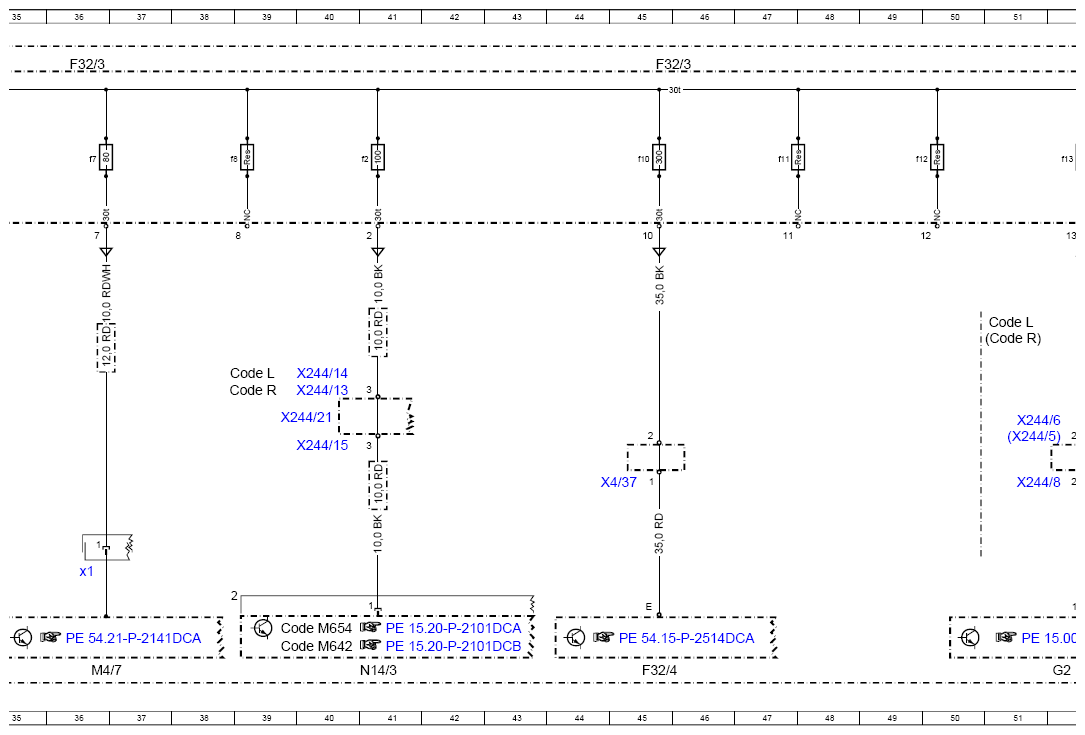

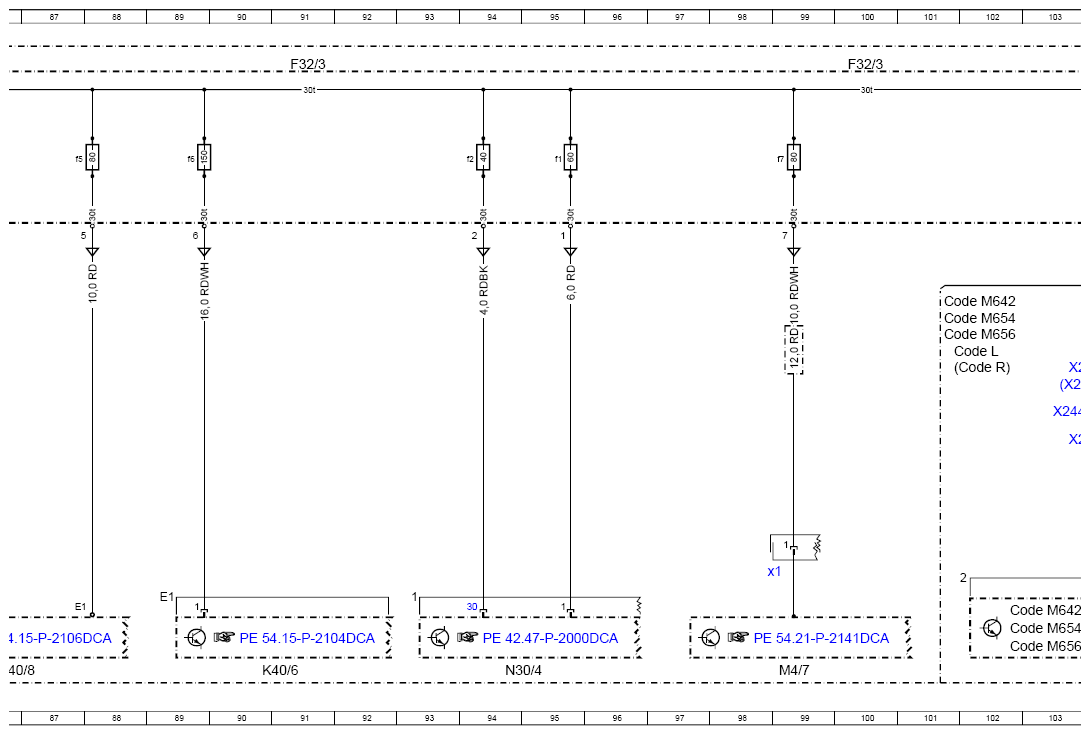

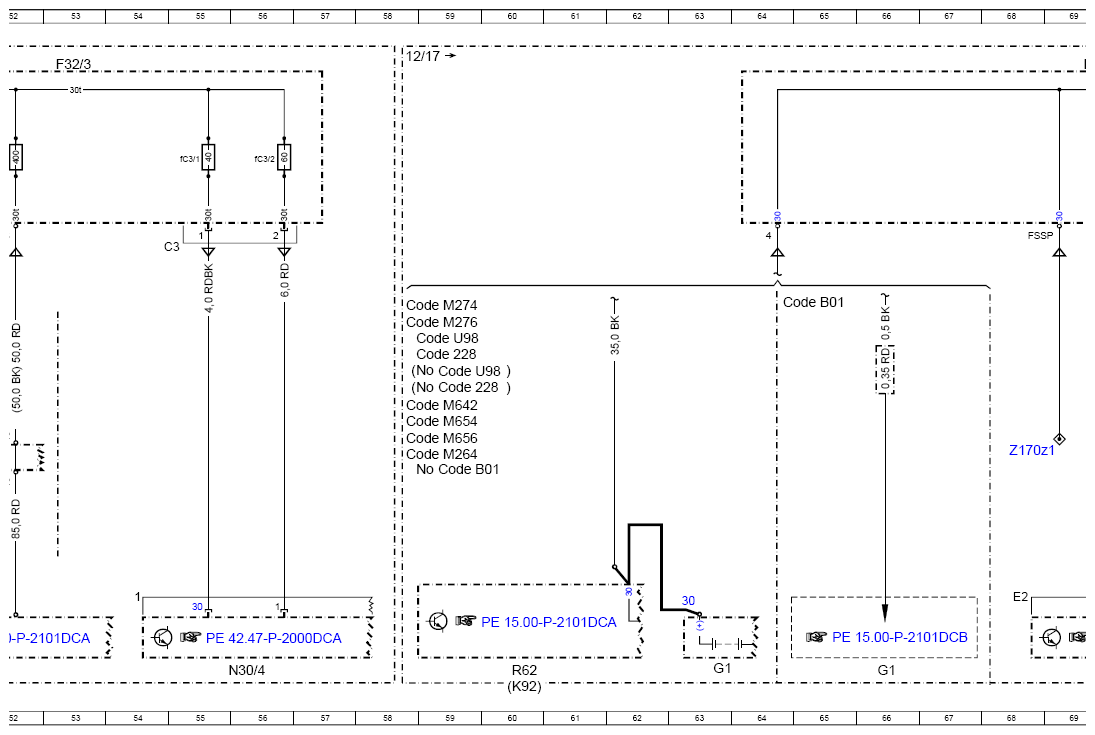

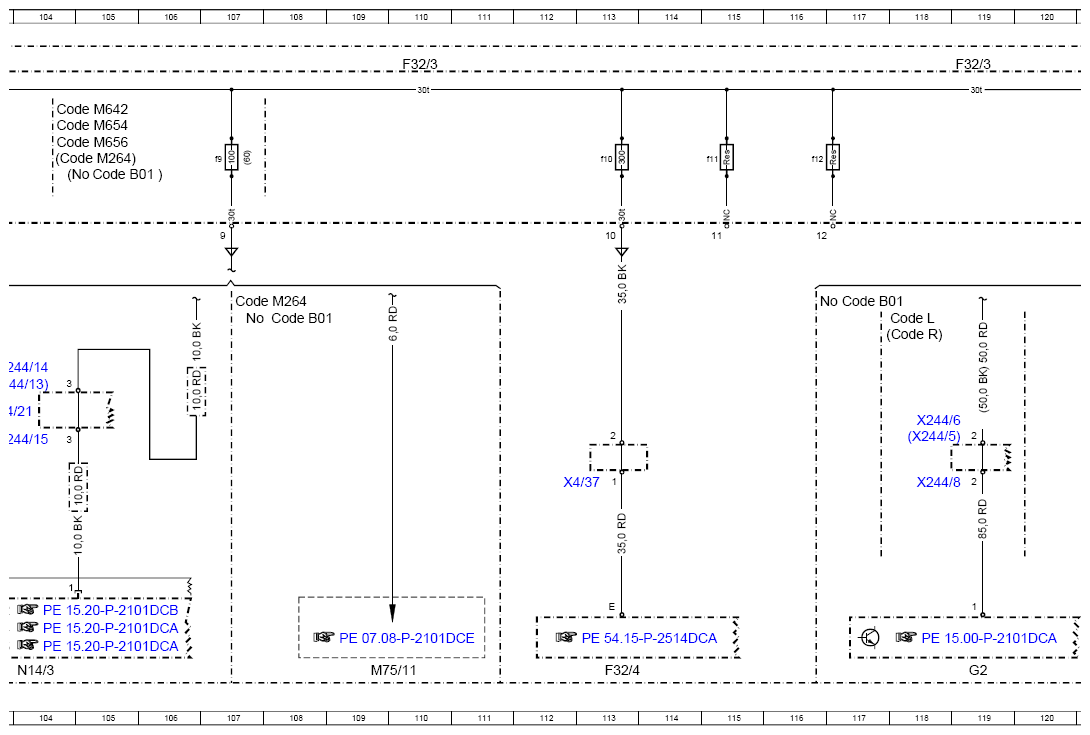

Wiring Diagram, Engine Compartment Pre-Fuse Box (F32/3) - PE54.15-P-2513-97DCA
Model 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 128L |
| Code 228 | Stationary heater | 2G |
| Code 228 | Stationary heater | 1F |
| Code 228 | Stationary heater | 58F |
| Code 228 | Stationary heater | 59F |
| Code B01 | 48V technology | 59H |
| Code B01 | 48V technology | 64E |
| Code B01 | 48V technology | 117E |
| Code B01 | 48V technology | 121E |
| Code B01 | 48V technology | 2E |
| Code B01 | 48V technology | 7E |
| Code B01 | 48V technology | 108E |
| Code B01 | 48V technology | 105C |
| Code L | LEFT-HAND DRIVE | 16J |
| Code L | LEFT-HAND DRIVE | 51E |
| Code L | LEFT-HAND DRIVE | 73J |
| Code L | LEFT-HAND DRIVE | 118E |
| Code L | LEFT-HAND DRIVE | 38F |
| Code L | LEFT-HAND DRIVE | 101F |
| Code M264 | SPARK-IGNITION ENGINE M264 | 7E |
| Code M264 | SPARK-IGNITION ENGINE M264 | 58G |
| Code M264 | SPARK-IGNITION ENGINE M264 | 1E |
| Code M264 | SPARK-IGNITION ENGINE M264 | 107E |
| Code M264 | SPARK-IGNITION ENGINE M264 | 104C |
| Code M274 | SPARK-IGNITION ENGINE M274 | 1F |
| Code M274 | SPARK-IGNITION ENGINE M274 | 58E |
| Code M276 | SPARK-IGNITION ENGINE M276 | 1F |
| Code M276 | SPARK-IGNITION ENGINE M276 | 58E |
| Code M642 | DIESEL ENGINE OM642 | 1G |
| Code M642 | DIESEL ENGINE OM642 | 58G |
| Code M642 | DIESEL ENGINE OM642 | 39L |
| Code M642 | DIESEL ENGINE OM642 | 102K |
| Code M642 | DIESEL ENGINE OM642 | 101E |
| Code M642 | DIESEL ENGINE OM642 | 104B |
| Code M654 | DIESEL ENGINE OM654 | 1G |
| Code M654 | DIESEL ENGINE OM654 | 58G |
| Code M654 | DIESEL ENGINE OM654 | 39K |
| Code M654 | DIESEL ENGINE OM654 | 102K |
| Code M654 | DIESEL ENGINE OM654 | 101E |
| Code M654 | DIESEL ENGINE OM654 | 104B |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 58G |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 102L |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 104B |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 101F |
| Code R | RIGHT-HAND DRIVE | 16J |
| Code R | RIGHT-HAND DRIVE | 51F |
| Code R | RIGHT-HAND DRIVE | 73J |
| Code R | RIGHT-HAND DRIVE | 117F |
| Code R | RIGHT-HAND DRIVE | 38F |
| Code R | RIGHT-HAND DRIVE | 101F |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 2G |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 1F |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 58F |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 59F |
| F1/3 | Passenger-side A-pillar fuse box | 12L |
| F1/3 | Passenger-side A-pillar fuse box | 70L |
| F32/3 | Engine compartment pre-fuse box | 12A |
| F32/3 | Engine compartment pre-fuse box | 19A |
| F32/3 | Engine compartment pre-fuse box | 27A |
| F32/3 | Engine compartment pre-fuse box | 36A |
| F32/3 | Engine compartment pre-fuse box | 45A |
| F32/3 | Engine compartment pre-fuse box | 53A |
| F32/3 | Engine compartment pre-fuse box | 69A |
| F32/3 | Engine compartment pre-fuse box | 81A |
| F32/3 | Engine compartment pre-fuse box | 91A |
| F32/3 | Engine compartment pre-fuse box | 100A |
| F32/3 | Engine compartment pre-fuse box | 110A |
| F32/3 | Engine compartment pre-fuse box | 119A |
| F32/3f1 | Fuse 1 | 24C |
| F32/3f1 | Fuse 1 | 95C |
| F32/3f10 | Fuse 10 | 45C |
| F32/3f10 | Fuse 10 | 113C |
| F32/3f11 | Fuse 11 | 47C |
| F32/3f11 | Fuse 11 | 115C |
| F32/3f12 | Fuse 12 | 49C |
| F32/3f12 | Fuse 12 | 116C |
| F32/3f13 | Fuse 13 | 52C |
| F32/3f13 | Fuse 13 | 121C |
| F32/3f2 | Fuse 2 | 41C |
| F32/3f2 | Fuse 2 | 94C |
| F32/3f3 | Fuse 3 | 12C |
| F32/3f3 | Fuse 3 | 70C |
| F32/3f5 | Fuse 5 | 29C |
| F32/3f5 | Fuse 5 | 87C |
| F32/3f6 | Fuse 6 | 31C |
| F32/3f6 | Fuse 6 | 89C |
| F32/3f7 | Fuse 7 | 36C |
| F32/3f7 | Fuse 7 | 99C |
| F32/3f8 | Fuse 8 | 38C |
| F32/3f8 | Fuse 8 | 82C |
| F32/3f9 | Fuse 9 | 107C |
| F32/3fC3/1 | Electrical fuse C3/1 | - |
| F32/3fC3/2 | Electrical fuse C3/2 | - |
| F32/4 | Vehicle interior pre-fuse box | 45L |
| F32/4 | Vehicle interior pre-fuse box | 113L |
| G1 | On-board electrical system battery | 6L |
| G1 | On-board electrical system battery | 9L |
| G1 | On-board electrical system battery | 63L |
| G1 | On-board electrical system battery | 66L |
| G2 | Alternator | 52L |
| G2 | Alternator | 119L |
| K40/6 | Driver-side fuse and relay module | 32L |
| K40/6 | Driver-side fuse and relay module | 90L |
| K40/8 | Engine fuse and relay module | 28L |
| K40/8 | Engine fuse and relay module | 86L |
| K57/4 | Battery disconnect switch relay | 16F |
| K57/4 | Battery disconnect switch relay | 73F |
| K92 | Starter front-end relay | 3L |
| K92 | Starter front-end relay | 60L |
| M4/7 | Fan motor | 36L |
| M4/7 | Fan motor | 99L |
| M4/7x1 | Fan motor electrical connector | 36J |
| M4/7x1 | Fan motor electrical connector | 99J |
| M75/11 | Electric coolant pump | 109L |
| N10/6 | Front SAM control unit | 17L |
| N10/6 | Front SAM control unit | 74L |
| N14/3 | Glow output stage | 41L |
| N14/3 | Glow output stage | 104L |
| N30/4 | Electronic Stability Program control unit | 56L |
| N30/4 | Electronic Stability Program control unit | 94L |
| N68 | Electrical power steering control unit | 24L |
| N68 | Electrical power steering control unit | 82L |
| N73 | Electronic ignition switch control unit | 20L |
| N73 | Electronic ignition switch control unit | 78L |
| N83/1 | DC/DC converter control unit | 122L |
| R62 | Voltage dip limiter | 3L |
| R62 | Voltage dip limiter | 60L |
| W16/3 | Left major assembly compartment ground point | 17J |
| W16/3 | Left major assembly compartment ground point | 74J |
| W16/4 | Right major assembly compartment ground point | 17J |
| W16/4 | Right major assembly compartment ground point | 74J |
| X244/13 | Left vehicle-end busbar stud 3 | 40F |
| X244/13 | Left vehicle-end busbar stud 3 | 104F |
| X244/14 | Right vehicle-end busbar stud 3 | 40F |
| X244/14 | Right vehicle-end busbar stud 3 | 104F |
| X244/15 | Left engine-end busbar stud 3 | 40G |
| X244/15 | Left engine-end busbar stud 3 | 104G |
| X244/21 | Partition wall busbar | 40G |
| X244/21 | Partition wall busbar | 103G |
| X244/5 | Left vehicle-end busbar stud 2 | 51G |
| X244/5 | Left vehicle-end busbar stud 2 | 118G |
| X244/6 | Right vehicle-end busbar stud 2 | 51G |
| X244/6 | Right vehicle-end busbar stud 2 | 118G |
| X244/8 | Right engine-end busbar stud 2 | 51H |
| X244/8 | Right engine-end busbar stud 2 | 118H |
| X4/37 | Terminal block (circuit 30) | 45H |
| X4/37 | Terminal block (circuit 30) | 113H |
| Z170z1 | Jump start connection | 11G |
| Z170z1 | Jump start connection | 68G |
