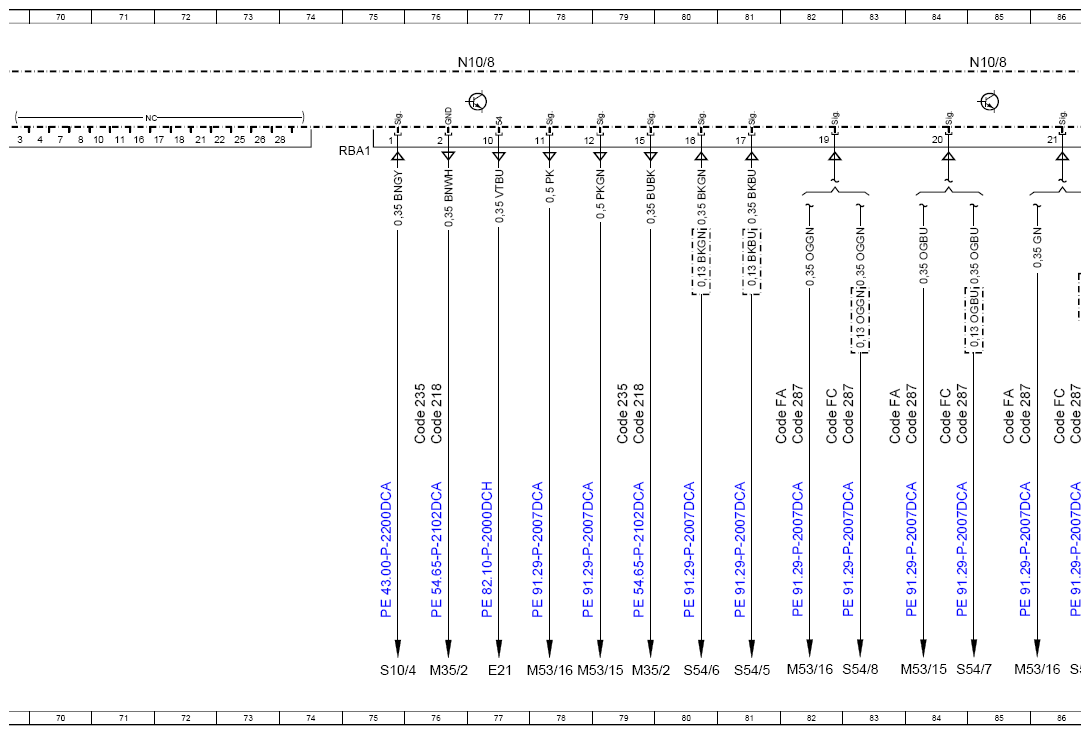

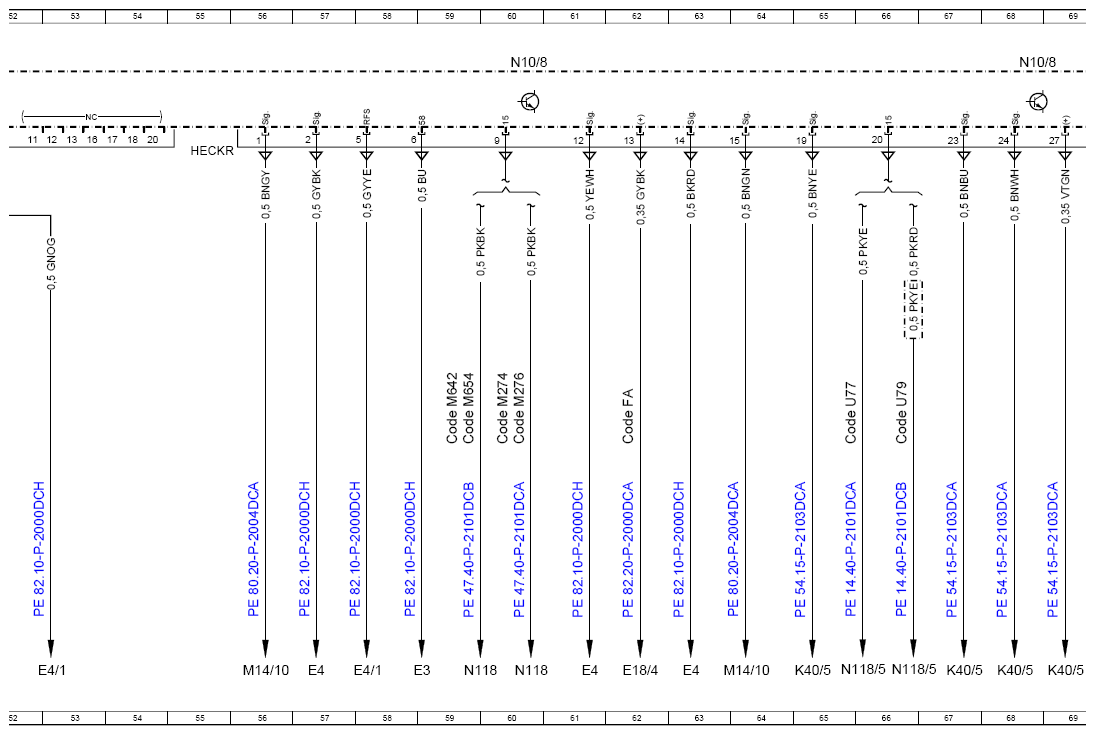

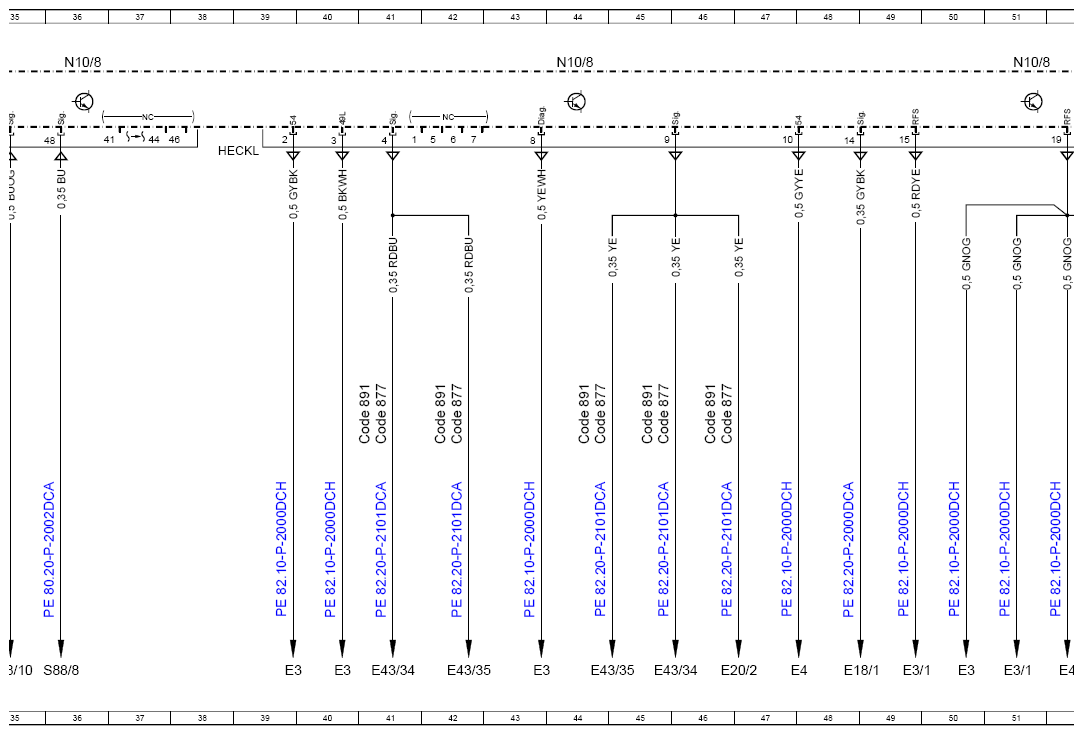

Wiring Diagram Of Rear Signal Acquisition And Actuation Module (SAM) Control Unit - PE54.21-P-2103-97DCA
Model 238 up to model year 2021 Control unit N10/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 113L |
| A108 | Active Brake Assist controller unit | 26L |
| A108/1 | DISTRONIC Distance-Pilot controller unit | 25L |
| A85/5 | Trunk lid lock | 31L |
| A85/5 | Trunk lid lock | 34L |
| B92/10 | Left outer rear bumper radar sensor | 22L |
| B92/11 | Left outer rear bumper integrated radar sensor | 23L |
| B92/12 | Short and long-range radar sensor | 27L |
| B92/6 | Right outer rear bumper integrated radar sensor | 24L |
| B92/7 | Right outer rear bumper radar sensor | 24L |
| Code 218 | Backup camera | 33G |
| Code 218 | Backup camera | 32G |
| Code 218 | Backup camera | 76G |
| Code 218 | Backup camera | 79G |
| Code 234 | Blind spot assist | 23G |
| Code 234 | Blind spot assist | 25G |
| Code 235 | Park-Pilot with PARKTRONIC | 33G |
| Code 235 | Park-Pilot with PARKTRONIC | 32G |
| Code 235 | Park-Pilot with PARKTRONIC | 76G |
| Code 235 | Park-Pilot with PARKTRONIC | 79G |
| Code 239 | DISTRONIC Distance-Pilot | 26G |
| Code 23P | Driver assistance package | 27G |
| Code 23P | Driver assistance package | 22G |
| Code 23P | Driver assistance package | 24G |
| Code 258 | Active Brake Assist | 26G |
| Code 287 | Through-loading feature | 83G |
| Code 287 | Through-loading feature | 82G |
| Code 287 | Through-loading feature | 84G |
| Code 287 | Through-loading feature | 84G |
| Code 287 | Through-loading feature | 86G |
| Code 287 | Through-loading feature | 85G |
| Code 287 | Through-loading feature | 87G |
| Code 287 | Through-loading feature | 88G |
| Code 460 | Canada version | 19G |
| Code 460 | Canada version | 35G |
| Code 494 | USA version | 19G |
| Code 494 | USA version | 35G |
| Code 540 | Electric roller sun blind for rear window | 109G |
| Code 540 | Electric roller sun blind for rear window | 110G |
| Code 550 | Trailer hitch | 8G |
| Code 550 | Trailer hitch | 9G |
| Code 550 | Trailer hitch | 8G |
| Code 550 | Trailer hitch | 7G |
| Code 872 | Seat heater in rear passenger compartment | 99G |
| Code 873 | Seat heater for driver and front passenger | 94G |
| Code 877 | Ambiance illumination | 42G |
| Code 877 | Ambiance illumination | 41G |
| Code 877 | Ambiance illumination | 44G |
| Code 877 | Ambiance illumination | 45G |
| Code 877 | Ambiance illumination | 46G |
| Code 881 | Remote trunk closing | 11G |
| Code 881 | Remote trunk closing | 12G |
| Code 881 | Remote trunk closing | 18G |
| Code 881 | Remote trunk closing | 20G |
| Code 881 | Remote trunk closing | 21G |
| Code 891 | Premium ambient 1ighting | 41G |
| Code 891 | Premium ambient lighting | 42G |
| Code 891 | Premium ambient lighting | 44G |
| Code 891 | Premium ambient lighting | 45G |
| Code 891 | Premium ambient lighting | 46G |
| Code 906 | Front armrest heater | 92G |
| Code 906 | Front armrest heater | 93G |
| Code B01 | 48V technology | 28G |
| Code FA | CABRIOLET | 13G |
| Code FA | CABRIOLET | 82G |
| Code FA | CABRIOLET | 83G |
| Code FA | CABRIOLET | 85G |
| Code FA | CABRIOLET | 87G |
| Code FA | CABRIOLET | 90G |
| Code FA | CABRIOLET | 95G |
| Code FA | CABRIOLET | 62G |
| Code FC | COUPE | 14G |
| Code FC | COUPE | 14G |
| Code FC | COUPE | 82G |
| Code FC | COUPE | 84G |
| Code FC | COUPE | 86G |
| Code FC | COUPE | 88G |
| Code M274 | SPARK-IGNITION ENGINE M274 | 60G |
| Code M276 | SPARK-IGNITION ENGINE M276 | 60G |
| Code M642 | DIESEL ENGINE OM642 | 59G |
| Code M654 | DIESEL ENGINE OM654 | 59G |
| Code P65 | Seating comfort package | 96G |
| Code P65 | Seating comfort package | 91G |
| Code U77 | BLUETEC (SCR) diesel exhaust treatment | 66G |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 66G |
| E17/27 | Trunk lid warning lamp | 14L |
| E18/1 | Luggage compartment lamp | 48L |
| E18/4 | Right luggage compartment lamp | 62L |
| E19/1 | Left license plate lamp | 16L |
| E19/2 | Right license plate lamp | 17L |
| E20/2 | Front center console cup holder illumination | 46L |
| E21 | Center stop lamp | 77L |
| E3 | Left rear lamp unit | 58L |
| E3 | Left rear lamp unit | 30L |
| E3 | Left rear lamp unit | 39L |
| E3 | Left rear lamp unit | 43L |
| E3 | Left rear lamp unit | 40L |
| E3 | Left rear lamp unit | 50L |
| E3/1 | Inner left rear lamp unit | 16L |
| E3/1 | Inner left rear lamp unit | 49L |
| E3/1 | Inner left rear lamp unit | 51L |
| E4 | Right rear lamp unit | 47L |
| E4 | Right rear lamp unit | 57 L |
| E4 | Right rear lamp unit | 63L |
| E4 | Right rear lamp unit | 61L |
| E4 | Right rear lamp unit | 52L |
| E4/1 | Inner right rear lamp unit | 29L |
| E4/1 | Inner right rear lamp unit | 58L |
| E4/1 | Inner right rear lamp unit | 53L |
| E40 | Trunk lid ambient lamp | 14L |
| E40/2 | Left trunk lid/liftgate ambient lamp and warning lamp | 13L |
| E43/34 | Left rear footwell illumination ambiance illumination (LED) | 41L |
| E43/34 | Left rear footwell illumination ambiance illumination (LED) | 45L |
| E43/35 | Right rear footwell illumination ambiance illumination (LED) | 42L |
| E43/35 | Right rear footwell illumination ambiance illumination (LED) | 44L |
| G1/3 | 48 V on-board electrical system battery | 28L |
| K40/5 | Rear fuse and relay module | 2L |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5 | Rear fuse and relay module | 69L |
| K40/5 | Rear fuse and relay module | 68L |
| K40/5 | Rear fuse and relay module | 67L |
| K40/5 | Rear fuse and relay module | 65L |
| M14/10 | Tank cap central locking actuator | 56L |
| M14/10 | Tank cap central locking actuator | 64L |
| M14/31 | Trunk lid locking element | 12L |
| M14/31 | Trunk lid locking element | 11L |
| M24 | Rear window roller sun blind motor | 109L |
| M24 | Rear window roller sun blind motor | 110L |
| M35/2 | Rear camera cover motor | 33L |
| M35/2 | Rear camera cover motor | 32L |
| M35/2 | Rear camera cover motor | 76L |
| M35/2 | Rear camera cover motor | 79L |
| M53/15 | Left rear backrest release actuator | 84L |
| M53/15 | Left rear backrest release actuator | 87L |
| M53/15 | Left rear backrest release actuator | 78L |
| M53/16 | Right rear backrest release actuator | 82L |
| M53/16 | Right rear backrest release actuator | 85L |
| M53/16 | Right rear backrest release actuator | 78L |
| N10/6 | Front SAM control unit | 101L |
| N10/8 | Rear SAM control unit | 4A |
| M10/8 | Rear SAM control unit | 109A |
| N10/8 | Rear SAM control unit | 12A |
| N10/8 | Rear SAM control unit | 20A |
| N10/8 | Rear SAM control unit | 27A |
| N10/8 | Rear SAM control unit | 36A |
| N10/8 | Rear SAM control unit | 44A |
| N10/8 | Rear SAM control unit | 51A |
| N10/8 | Rear SAM control unit | 60A |
| N10/8 | Rear SAM control unit | 68A |
| N10/8 | Rear SAM control unit | 76A |
| N10/8 | Rear SAM control unit | 93A |
| N10/8 | Rear SAM control unit | 101A |
| N10/8 | Rear SAM control unit | 85A |
| N118 | Fuel pump control unit | 60L |
| N118 | Fuel pump control unit | 59L |
| N118/5 | AdBlue® control unit | 66L |
| N118/5 | AdBlue® control unit | 65L |
| N25/17 | Front seat heater/seat ventilation control unit | 94L |
| N25/6 | Rear seat heaters control unit | 98L |
| N28/1 | Trailer recognition control unit | 9L |
| N28/1 | Trailer recognition control unit | 8L |
| N28/1 | Trailer recognition control unit | 8L |
| N28/1 | Trailer recognition control unit | 7L |
| N30/4 | Electronic Stability Program control unit | 98L |
| N5 | Armrest heater control unit | 93L |
| N5 | Armrest heater control unit | 93L |
| S10/4 | Right rear brake wear sensor | 75L |
| S54/10 | Right luggage compartment rear backrest release button | 95L |
| S54/5 | Left rear backrest inclination switch | 81L |
| S54/6 | Right rear backrest inclination switch | 80L |
| S54/7 | Left rear backrest lock switch | 84L |
| S54/7 | Left rear backrest lock switch | 88L |
| S54/8 | Right rear backrest lock switch | 83L |
| S54/8 | Right rear backrest lock switch | 86L |
| S54/9 | Left luggage compartment rear backrest release button | 90L |
| S62/26 | Trunk lid control button | 20L |
| S62/26 | Trunk lid control button | 18L |
| S62/26 | Trunk lid control button | 21L |
| S68/11 | Left rear seat belt buckle switch | 89L |
| S68/11 | Left rear seat belt buckle switch | 97L |
| S68/14 | Center rear seat belt buckle switch | 91L |
| S88/10 | Trunk lid emergency opening switch | 19L |
| S88/10 | Trunk lid emergency opening switch | 35L |
| S88/8 | Trunk lid external operation switch | 36L |
| S88/8 | Trunk lid external operation switch | 32L |
| S91/6 | Left backrest release/inclination microswitch | 96L |
| S92/6 | Right backrest release/inclination microswitch | 91L |
| W7 | Right wheel house trunk ground point | 3E |
| W7/12 | Right floor AdBlue® ground point | 5E |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 100L |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 99L |
