Wiring Diagram For Driver-Side Fuse And Relay Module - PE54.15-P-2104-97DCA

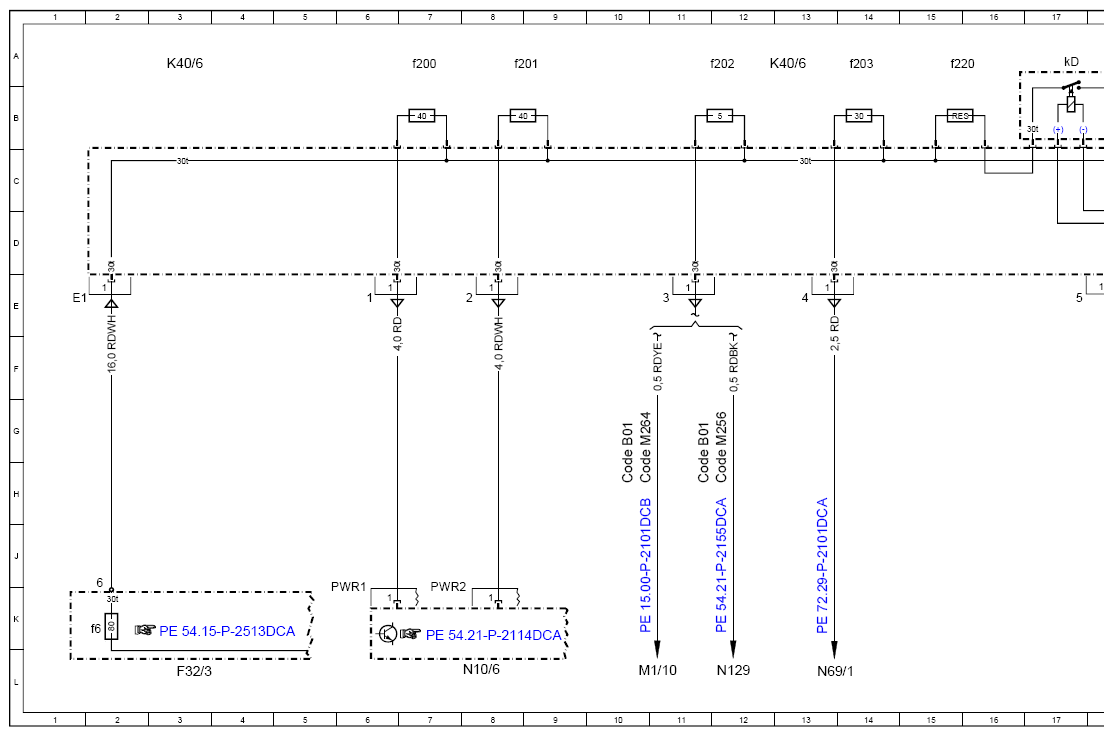

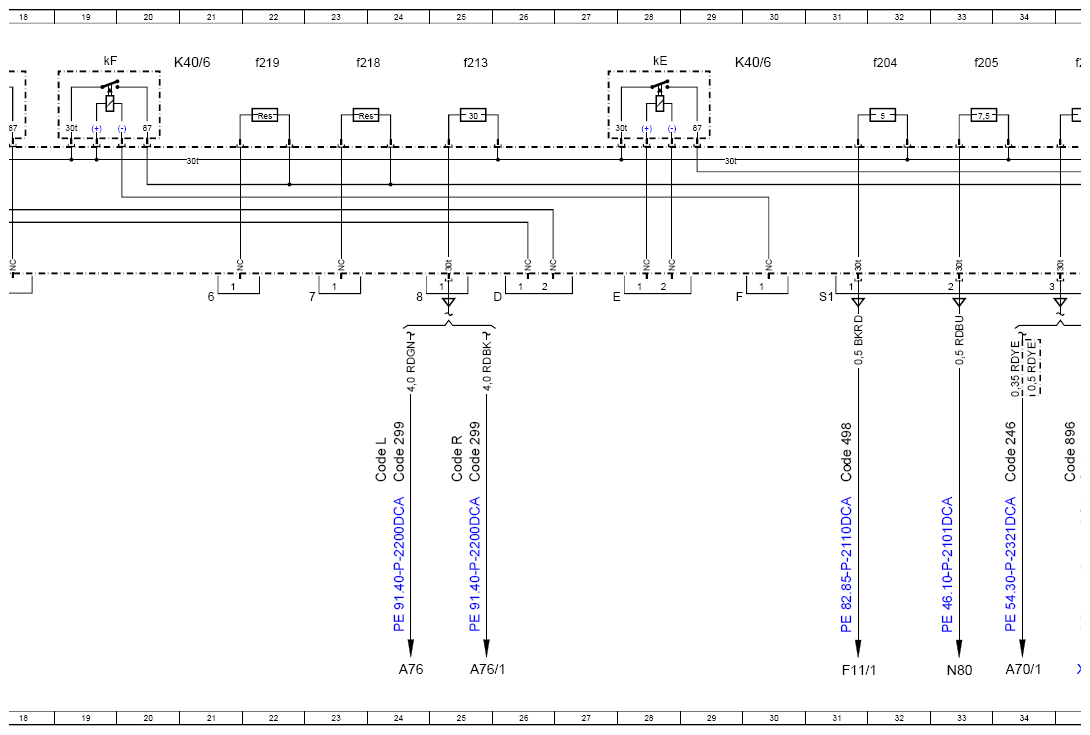

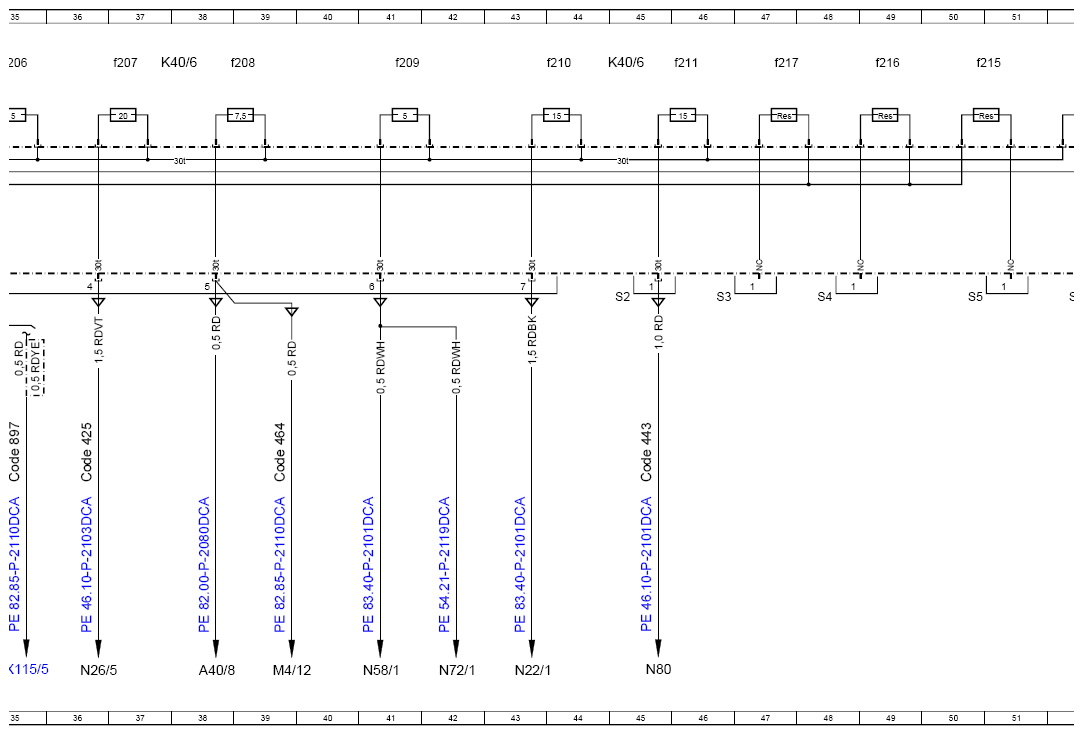

Model 238 up to model year 2021 Fuse and relay box K40/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| A40/8 | Audio/COMAND display | 38L |
| A70/1 | Analog clock | 34L |
| A76 | Left front reversible emergency tensioning retractor | 24L |
| A76/1 | Right front reversible emergency tensioning retractor | 25L |
| Code 246 | Analog clock | 34H |
| Code 299 | PRE-SAFE® system | 24H |
| Code 299 | PRE-SAFE® system | 25H |
| Code 425 | 6-speed manual transmission | 36H |
| Code 443 | Steering wheel heater | 45H |
| Code 464 | Digital instrument cluster full display | 39H |
| Code 498 | Japan version | 31H |
| Code 896 | Vehicle access and drive authorization via mobile phone | 35H |
| Code 897 | Wireless mobile phone charging | 35H |
| Code B01 | 48V technology | 10H |
| Code B01 | 48V technology | 11H |
| Code L | LEFT-HAND DRIVE | 24H |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 12H |
| Code M264 | SPARK-IGNITION ENGINE M264 | 11H |
| Code R | RIGHT-HAND DRIVE | 25H |
| F11/L | Cockpit fuse block | 31L |
| F32/3 | Engine compartment pre-fuse box | 3L |
| F32/3f6 | Fuse 6 | 2K |
| K40/6 | Driver-side fuse and relay module | 3A |
| K40/6 | Driver-side fuse and relay module | 13A |
| K40/6 | Driver-side fuse and relay module | 21A |
| K40/6 | Driver-side fuse and relay module | 30A |
| K40/6 | Driver-side fuse and relay module | 37A |
| K40/6 | Driver-side fuse and relay module | 45A |
| K40/6 | Driver-side fuse and relay module | 53A |
| K40/6f200 | Fuse 200 | 7A |
| K40/6f201 | Fuse 201 | 8A |
| K40/6f202 | Fuse 202 | 12A |
| K40/6f203 | Fuse 203 | 14A |
| K40/6f204 | Fuse 204 | 32A |
| K40/6f205 | Fuse 205 | 33A |
| K40/6f206 | Fuse 206 | 35A |
| K40/6f207 | Fuse 207 | 37A |
| K40/6f208 | Fuse 208 | 39A |
| K40/6f209 | Fuse 209 | 41A |
| K40/6f210 | Fuse 210 | 44A |
| K40/6f211 | Fuse 211 | 46A |
| K40/6f212 | Fuse 212 | 54A |
| K40/6f213 | Fuse 213 | 25A |
| K40/6f214 | Fuse 214 | 52A |
| K40/6f215 | Fuse 215 | 50A |
| K40/6f216 | Fuse 216 | 49A |
| K40/6f217 | Fuse 217 | 47A |
| K40/6f218 | Fuse 218 | 23A |
| K40/6f219 | Fuse 219 | 22A |
| K40/6f220 | Fuse 220 | 15A |
| K40/6kD | Backup relay | 17A |
| K40/6kE | Backup relay | 28A |
| K40/6kF | Backup relay | 19A |
| M1/10 | Starter-alternator | 10L |
| M4/12 | Digital instrument cluster full display fan motor | 39L |
| N10/6 | Front SAM control unit | 8L |
| N129 | Starter generator control unit | 12L |
| N22/1 | Climate control, control unit | 43L |
| N26/5 | Electric steering lock control unit | 36L |
| N58/1 | Climate control operating unit | 41L |
| N69/1 | Left front door control unit | 13L |
| N72/1 | Upper control panel control unit | 42L |
| N80 | Steering column module control unit | 33L |
| N80 | Steering column module control unit | 45L |
| X115/5 | Front center console USB connector | 35L |
