Wiring Diagram For 48 V On-Board Electrical System Engine Compartment Fuse Box - PE54.15-P-2518-97DEA
Model 238 with engine 256, 264 as of model year 2021 Code B01 (48V-technology), fuse box F153/2
| Code: | Designation: | Position: |
|---|---|---|

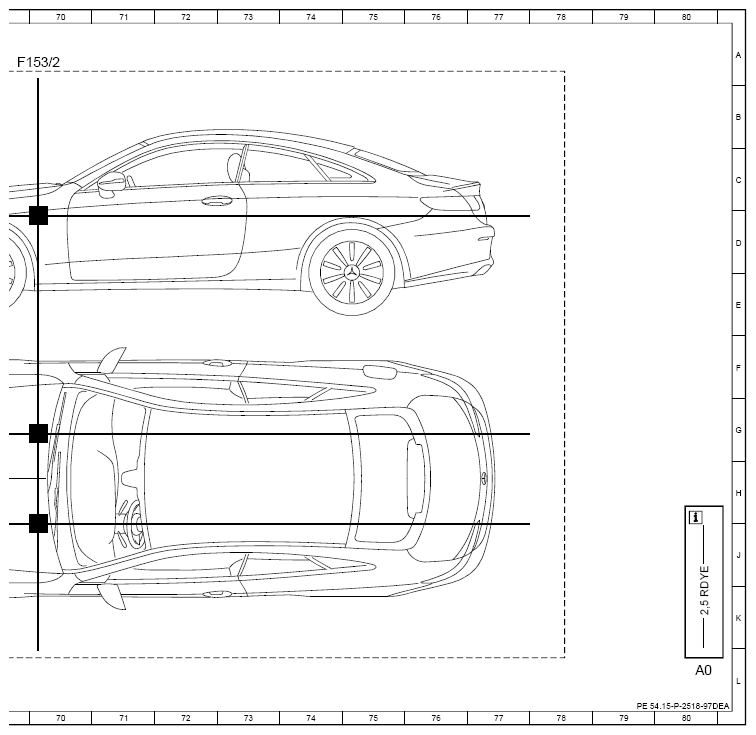

| A0 | Use of wiring diagrams | 80L |
| A9/5 | Electric refrigerant compressor | 31L |
| A9/5 | Electric refrigerant compressor | 50L |
| Code L | LEFT-HAND DRIVE | 29F |
| Code L | LEFT-HAND DRIVE | 5F |
| Code L | LEFT-HAND DRIVE | 16E |
| Code L | LEFT-HAND DRIVE | 48F |
| Code L | LEFT-HAND DRIVE | 66G |
| Code L | LEFT-HAND DRIVE | 37E |

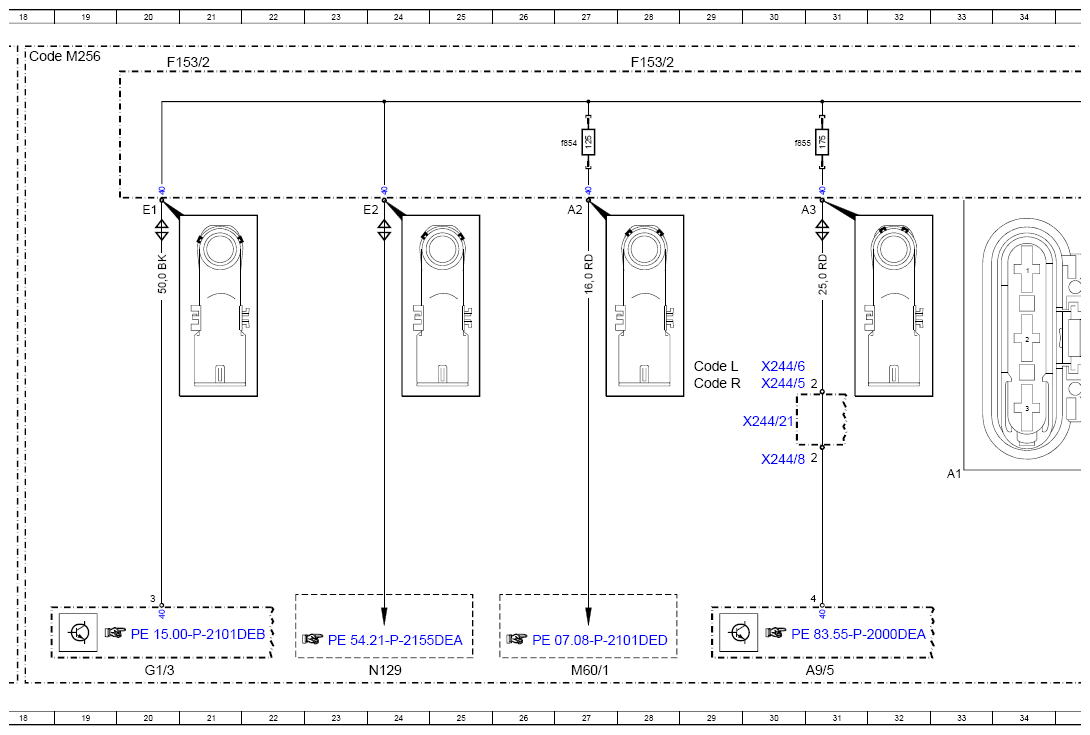

| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 18A |

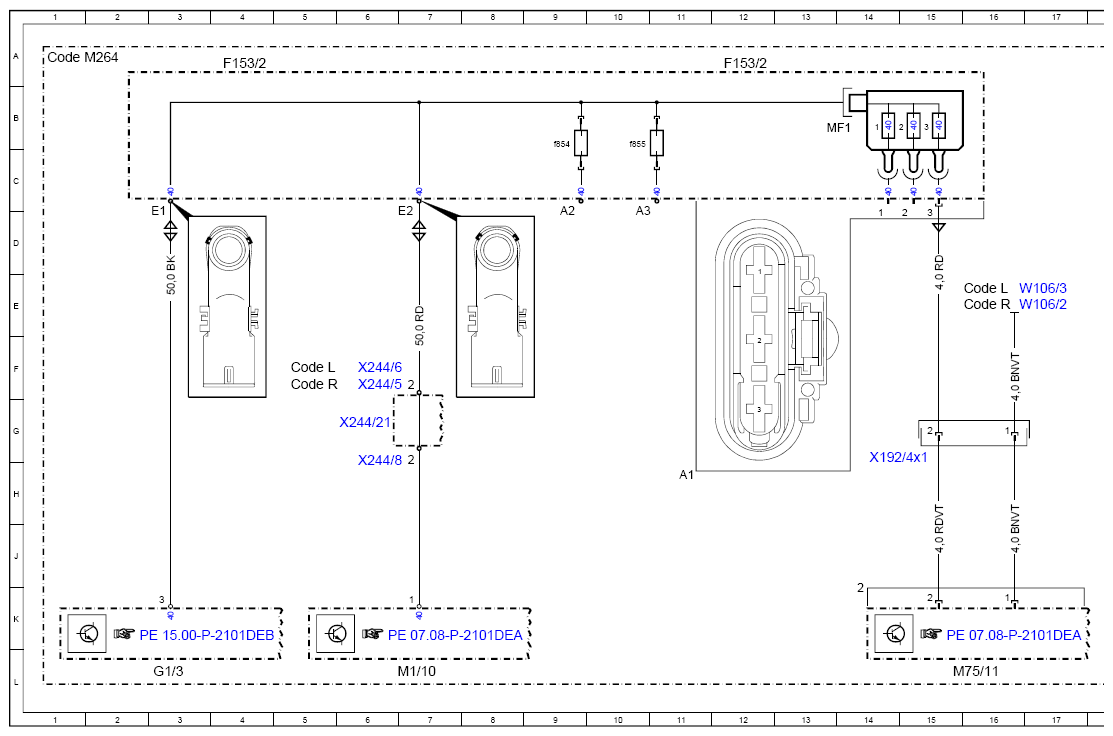

| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 1A |

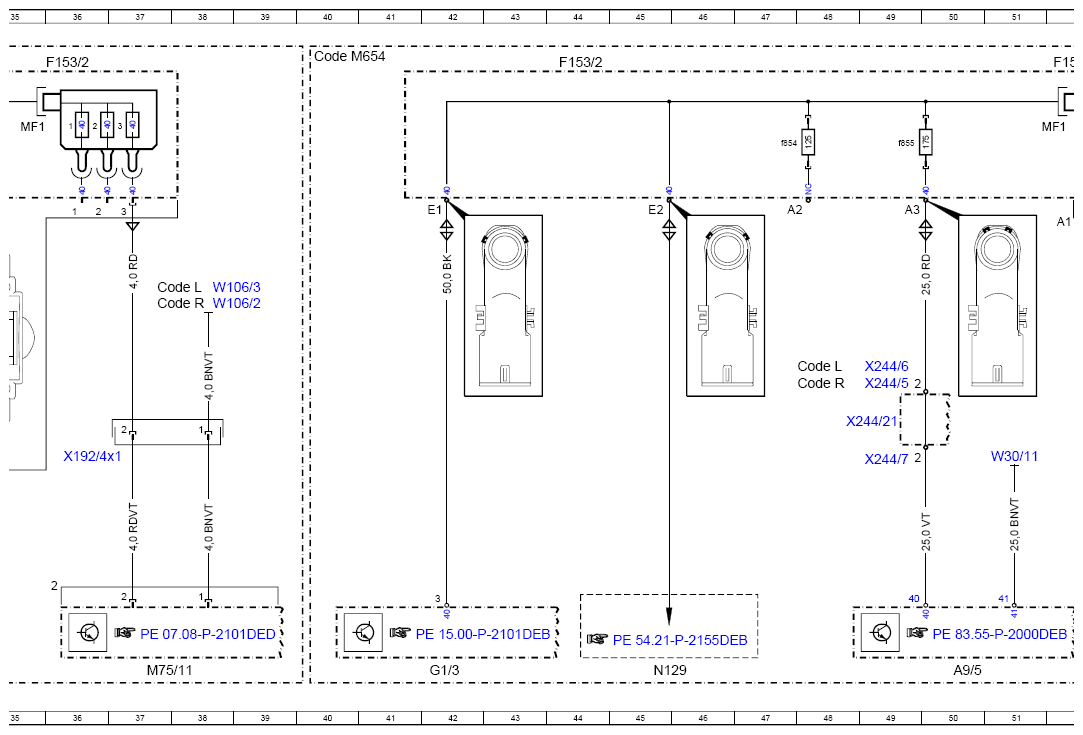

| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 40A |
| Code R | RIGHT-HAND DRIVE | 5F |
| Code R | RIGHT-HAND DRIVE | 29F |
| Code R | RIGHT-HAND DRIVE | 16E |
| Code R | RIGHT-HAND DRIVE | 48F |
| Code R | RIGHT-HAND DRIVE | 66J |
| Code R | RIGHT-HAND DRIVE | 37E |

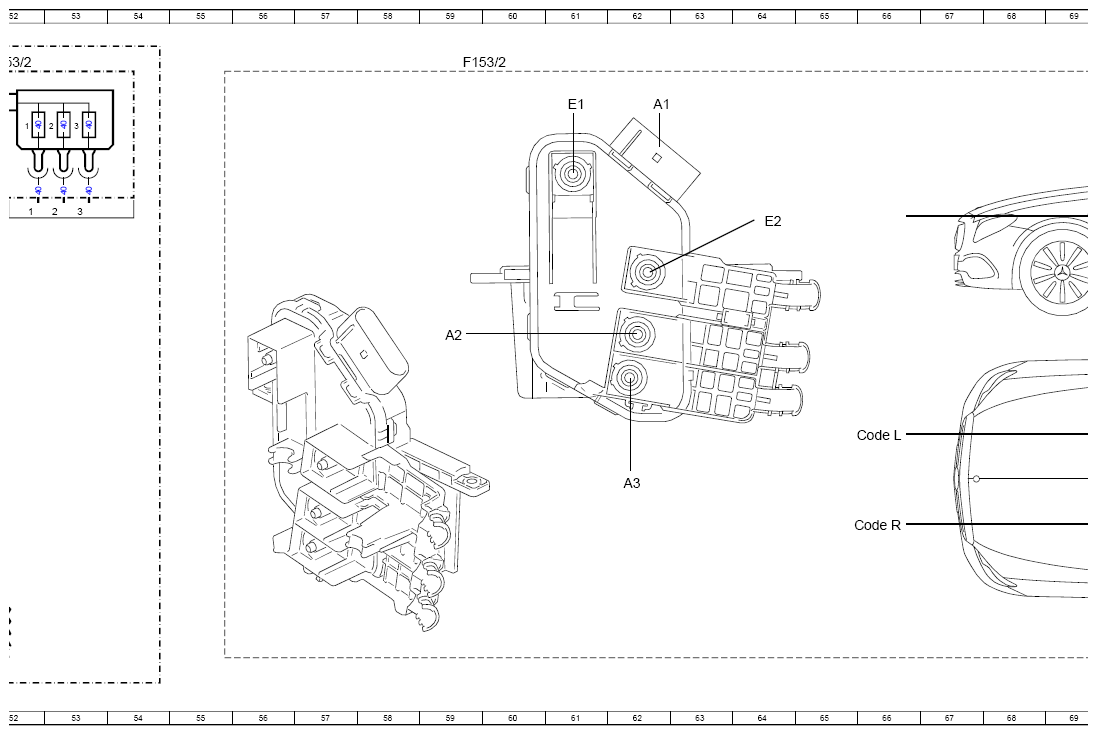

| F153/2 | Engine compartment 48V fuse box | 12A |
| F153/2 | Engine compartment 48V fuse box | 4A |
| F153/2 | Engine compartment 48V fuse box | 20A |
| F153/2 | Engine compartment 48V fuse box | 28A |
| F153/2 | Engine compartment 48V fuse box | 36A |
| F153/2 | Engine compartment 48V fuse box | 44A |
| F153/2 | Engine compartment 48V fuse box | 52A |
| F153/2 | Engine compartment 48V fuse box | 59A |
| F153/2 | Engine compartment 48V fuse box | 69A |
| F153/2MF1 | 48 V on-board electrical system electric multicircuit fuse | 14B |
| F153/2MF1 | 48 V on-board electrical system electric multicircuit fuse | 35B |
| F153/2MF1 | 48 V on-board electrical system electric multicircuit fuse | 52B |
| F153/2f854 | Electrical fuse 854 | 9B |
| F153/2f854 | Electrical fuse 854 | 27B |
| F153/2f854 | Electrical fuse 854 | 47B |
| F153/2f855 | Electrical fuse 855 | 10B |
| F153/2f855 | Electrical fuse 855 | 30B |
| F153/2f855 | Electrical fuse 855 | 49B |
| G1/3 | 48 V on-board electrical system battery | 3L |
| G1/3 | 48 V on-board electrical system battery | 20L |
| G1/3 | 48 V on-board electrical system battery | 42L |
| M1/10 | Starter-alternator | 7L |
| M60/1 | Electric additional compressor | 27L |
| M75/11 | Electric coolant pump | 16L |
| M75/11 | Electric coolant pump | 37L |
| N129 | Starter generator control unit | 24L |
| N129 | Starter generator control unit | 45L |
| W106/2 | 48 V on-board electrical system battery ground point, left | 16E |
| W106/2 | 48 V on-board electrical system battery ground point, left | 38E |
| W106/3 | 48 V on-board electrical system battery ground point, right | 16E |
| W106/3 | 48 V on-board electrical system battery ground point, right | 38E |
| W30/11 | Underbody tml. 41 ground point | 51H |
| X192/4x1 | Coolant pump electrical connector | 14H |
| X192/4x1 | Coolant pump electrical connector | 36H |
| X244/21 | Partition wall busbar | 6G |
| X244/21 | Partition wall busbar | 30G |
| X244/21 | Partition wall busbar | 49G |
| X244/5 | Left vehicle-end busbar stud 2 | 6F |
| X244/5 | Left vehicle-end busbar stud 2 | 30F |
| X244/5 | Left vehicle-end busbar stud 2 | 49F |
| X244/6 | Right vehicle-end busbar stud 2 | 30F |
| X244/6 | Right vehicle-end busbar stud 2 | 6F |
| X244/6 | Right vehicle-end busbar stud 2 | 49F |
| X244/7 | Left engine-end busbar stud 2 | 49H |
| X244/8 | Right engine-end busbar stud 2 | 6H |
| X244/8 | Right engine-end busbar stud 2 | 30H |
