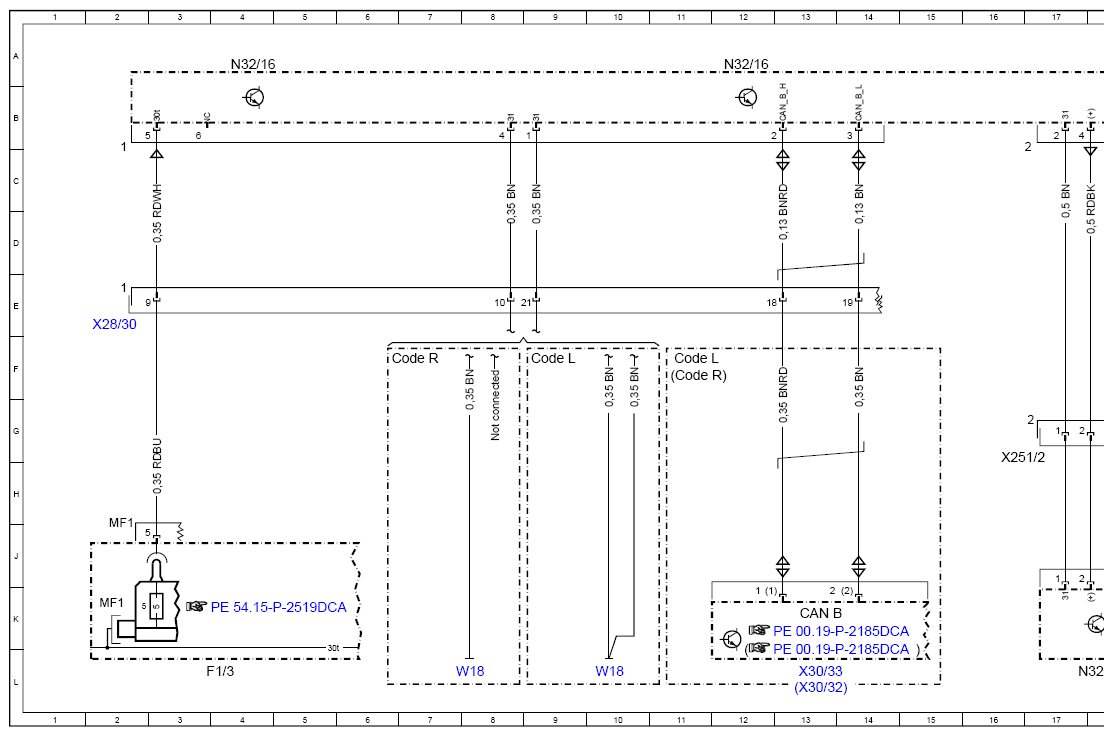

Wiring Diagram For Multicontour Seat Control Unit - PE91.25-P-2103-97DCB
Model 238 up to model year 2021 with code 399 (Front multicontour seat with massage function) Control unit N32/16
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| CAN B | Interior CAN | 13K |
| Code 399 | Front multicontour seats with massage function | - |
| Code L | LEFT-HAND DRIVE | 9F |
| Code L | LEFT-HAND DRIVE | 11F |
| Code R | RIGHT-HAND DRIVE | 6F |
| Code R | RIGHT-HAND DRIVE | 11F |
| F1/3 | Passenger-side A-pillar fuse box | 4L |
| F1/3MF1 | Multiple fuse 1 | 2K |
| M25/9 | Right front multicontour seat pneumatic pump | 21L |
| N32/16 | Right front multicontour seat control unit | 4A |
| N32/16 | Right front multicontour seat control unit | 20A |
| N32/16 | Right front multicontour seat control unit | 12A |
| N32/32 | Right front backrest massage function control unit | 18L |
| W18 | Left front seat crossmember ground point | 10L |
| W18 | Left front seat crossmember ground point | 8L |
| X251/2 | Front passenger multicontour seat/slave active seat separation point | 16H |
| X28/30 | Frame floor assembly/ front passenger seat electrical connector | 2E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 13L |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 13L |
