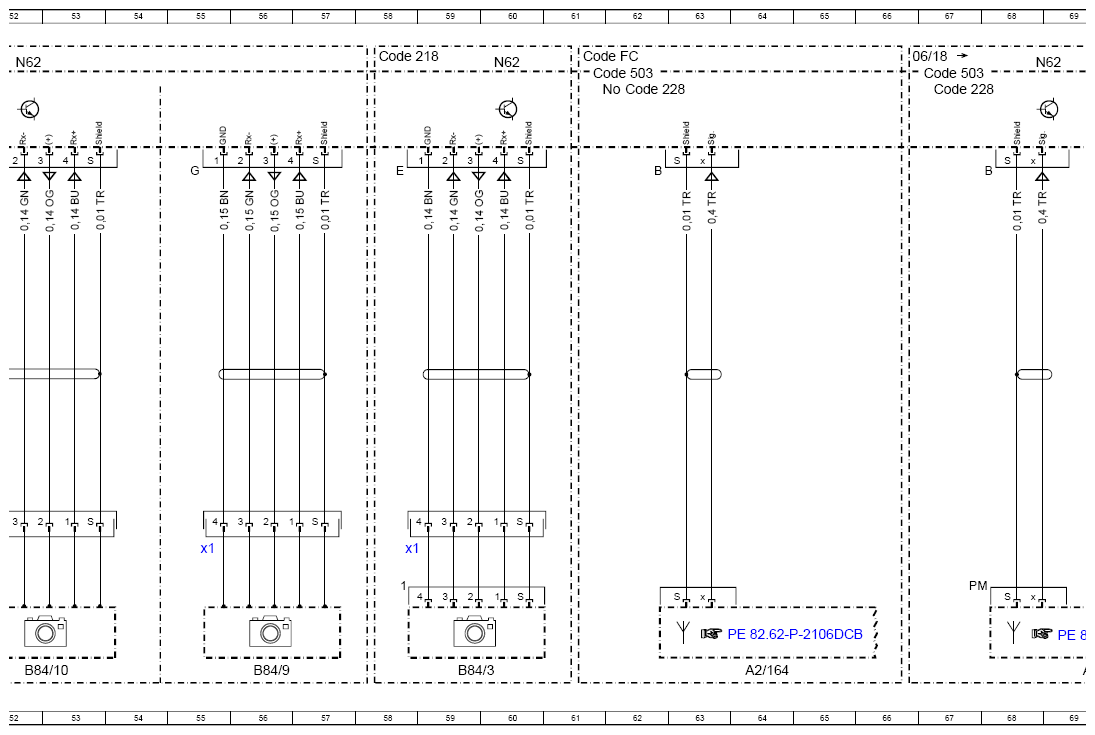

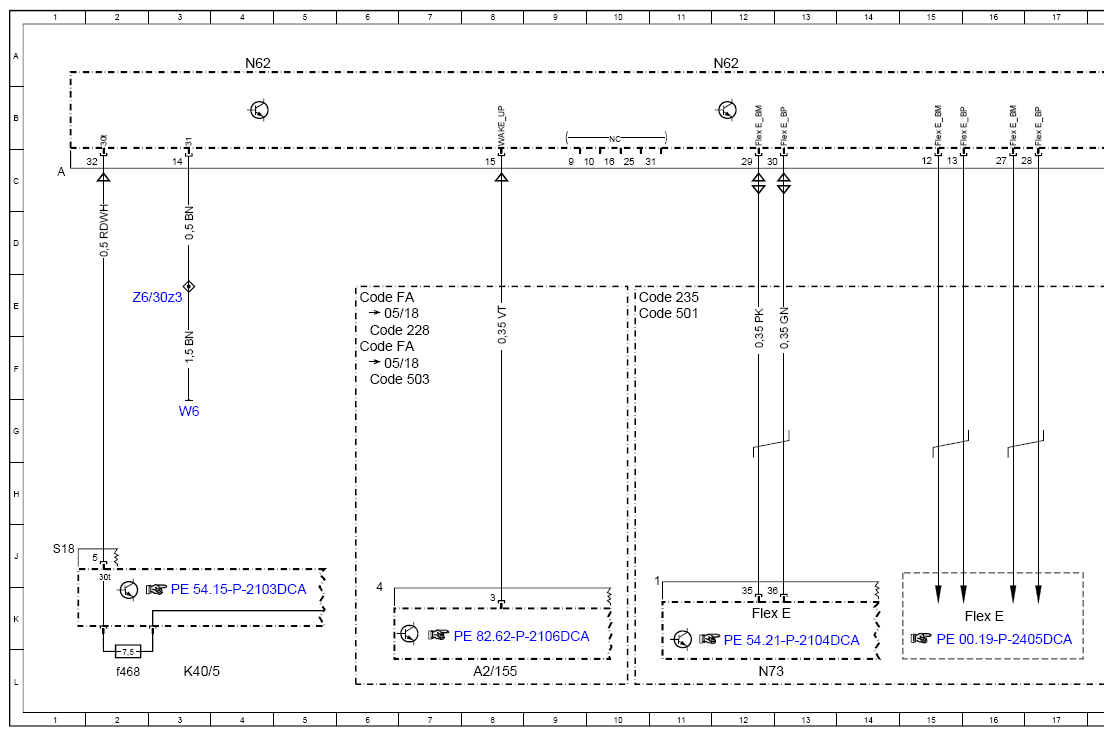

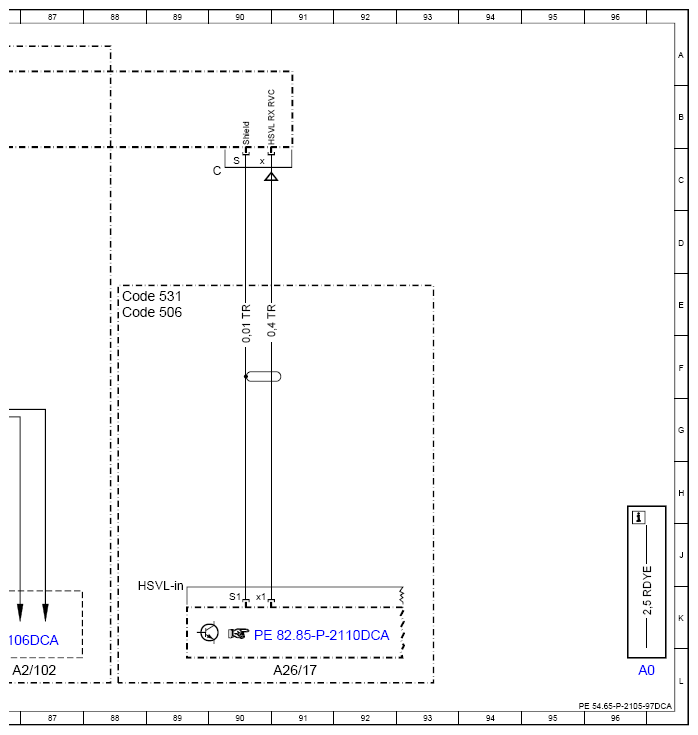

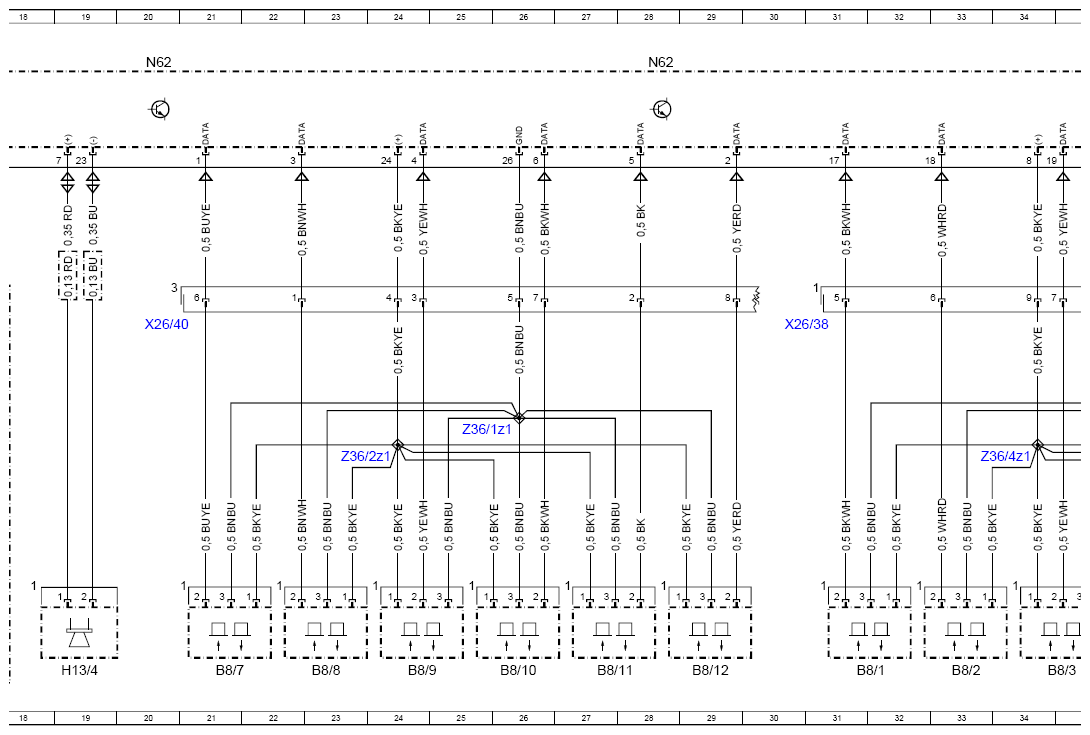

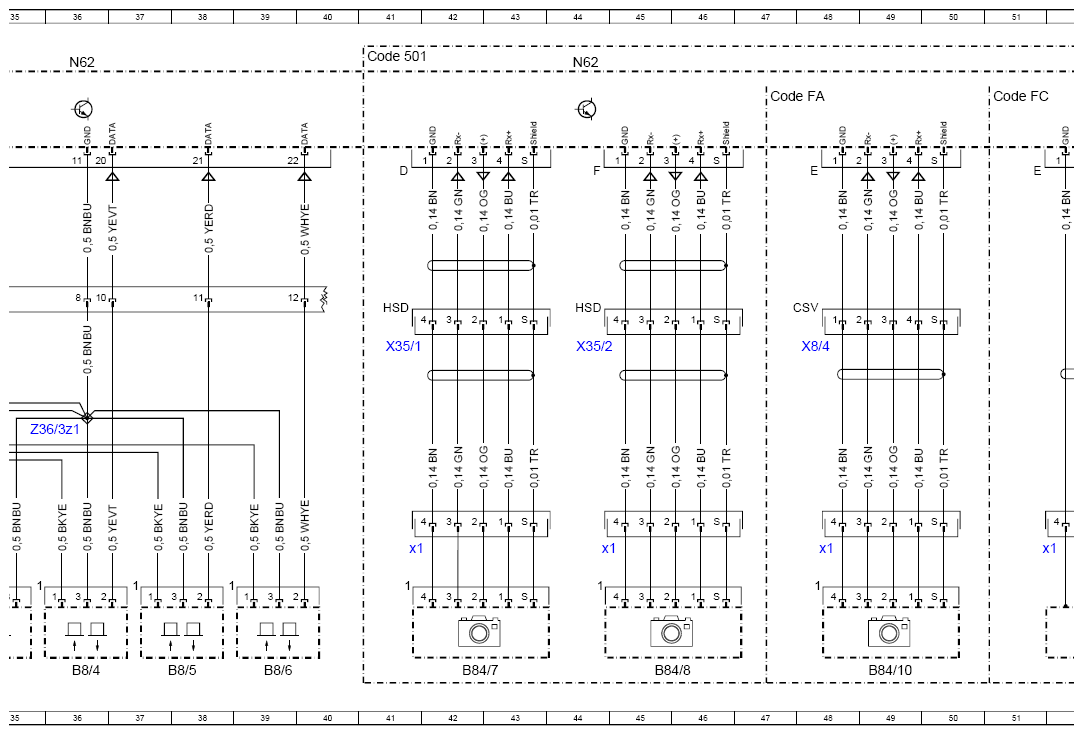

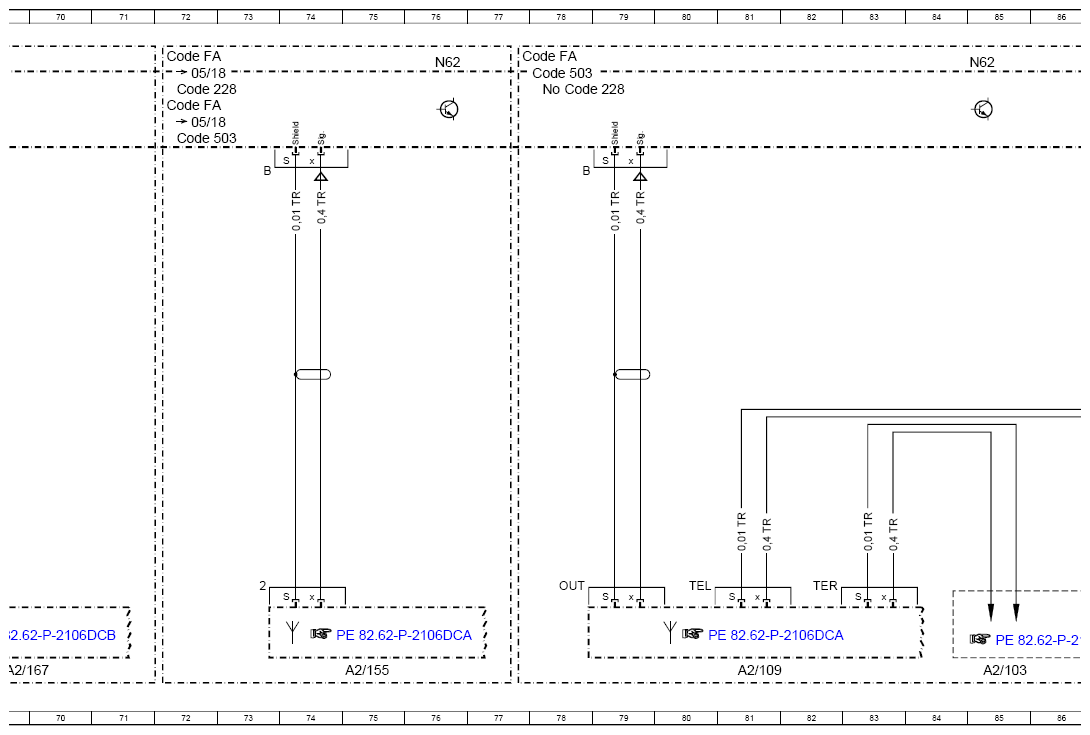

Wiring Diagram For Parking System Control Unit - PE54.65-P-2105-97DCA
Model 238 up to model year 2021 with code 235 (Active Parking Assist) Control unit N62
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |
| A2/102 | Left telephone antenna | 87L |
| A2/103 | Right telephone antenna | 85L |
| A2/109 | Telephone antenna splitter | 81L |
| A2/155 | Telephone and Remote Park-Pilot/stationary heater antenna changeover switch | 8L |
| A2/155 | Telephone and Remote Park-Pilot/stationary heater antenna changeover switch | 75L |
| A2/164 | Remote Park-Pilot/stationary heater antenna | 64L |
| A2/167 | Remote Park-Pilot/stationary heater antenna splitter | 69L |
| A26/17 | Head unit | 91L |
| B8/1 | Outer left front parking system distance sensor | 31L |
| B8/10 | Outer left rear parking system distance sensor | 26L |
| B8/11 | Center left rear parking system distance sensor | 27L |
| B8/12 | Center right rear parking system distance sensor | 29L |
| B8/2 | Center left front parking system distance sensor | 33L |
| B8/3 | Inner left front parking system distance sensor | 34L |
| B8/4 | Inner right front parking system distance sensor | 36L |
| B8/5 | Center right front parking system distance sensor | 38L |
| B8/6 | Outer right front parking system distance sensor | 39L |
| B8/7 | Outer right rear parking system distance sensor | 21L |
| B8/8 | Inner right rear parking system distance sensor | 23L |
| B8/9 | Inner left rear parking system distance sensor | 24L |
| B84/10 | 360° system reversing camera | 49L |
| B84/10 | 360° system reversing camera | 52L |
| B84/10x1 | 360° system reversing camera electrical connector | 48J |
| B84/10x1 | 360° system reversing camera electrical connector | 52J |
| B84/3 | Backup camera | 59L |
| B84/3x1 | Reversing camera electrical connector 1 | 58J |
| B84/7 | Left outside mirror 360° camera | 42L |
| B84/7x1 | Left outside mirror 360° camera electrical connector | 41J |
| B84/8 | Right outside mirror 360° camera | 45L |
| B84/8x1 | Right outside mirror 360° camera electrical connector | 44J |
| B84/9 | Front end 360° camera | 56L |
| B84/9x1 | Front end 360° camera electrical connector | 55J |
| Code 218 | Backup camera | 58A |
| Code 228 | Stationary heater | 6E |
| Code 228 | Stationary heater | 62B |
| Code 228 | Stationary heater | 67B |
| Code 228 | Stationary heater | 72B |
| Code 228 | Stationary heater | 78B |
| Code 235 | Park-Pilot with PARKTRONIC | 10E |
| Code 501 | Surround View camera | 10E |
| Code 501 | Surround View camera | 41A |
| Code 503 | Pre-installation for Remote Parking Pilot | 6F |
| Code 503 | Pre-installation for Remote Parking Pilot | 72B |
| Code 503 | Pre-installation for Remote Parking Pilot | 61A |
| Code 503 | Pre-installation for Remote Parking Pilot | 67A |
| Code 503 | Pre-installation for Remote Parking Pilot | 78A |
| Code 506 | Audio 20 NTG 5.5 radio | 88E |
| Code 531 | C0MAND APS | 88E |
| Code FA | CABRIOLET | 6F |
| Code FA | CABRIOLET | 6E |
| Code FA | CABRIOLET | 47B |
| Code FA | CABRIOLET | 72B |
| Code FA | CABRIOLET | 72A |
| Code FA | CABRIOLET | 77A |
| Code FC | COUPE | 51B |
| Code FC | COUPE | 61A |
| Flex E | Chassis FlexRay | 12K |
| Flex E | Chassis FlexRay | 16K |
| H13/4 | Parking system speaker | 19L |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f468 | Fuse 468 | 2L |
| N62 | Parking system control unit | 4A |
| N62 | Parking system control unit | 12A |
| N62 | Parking system control unit | 20A |
| N62 | Parking system control unit | 28A |
| N62 | Parking system control unit | 36A |
| N62 | Parking system control unit | 44A |
| N62 | Parking system control unit | 52A |
| N62 | Parking system control unit | 60A |
| N62 | Parking system control unit | 68A |
| N62 | Parking system control unit | 76A |
| N62 | Parking system control unit | 85A |
| N73 | Electronic ignition switch control unit | 12L |
| W6 | Left wheel arch trunk ground point | 3G |
| X26/38 | Front bumper electrical connector | 31E |
| X26/40 | Rear bumper electrical connector | 20E |
| X35/1 | Driver door electrical connector | 41F |
| X35/2 | Front passenger door electrical connector | 44F |
| X8/4 | Trunk lid electrical connector | 48F |
| Z36/1z1 | Rear parking system sensors ground line connector sleeve | 25G |
| Z36/2z1 | Rear parking system sensors power supply connector sleeve | 23G |
| Z36/3z1 | Front parking system sensors ground line connector sleeve | 36G |
| Z36/4z1 | Front parking system sensors positive line connector sleeve | 34G |
| Z6/30z3 | Circuit 31 connector sleeve | 3E |
