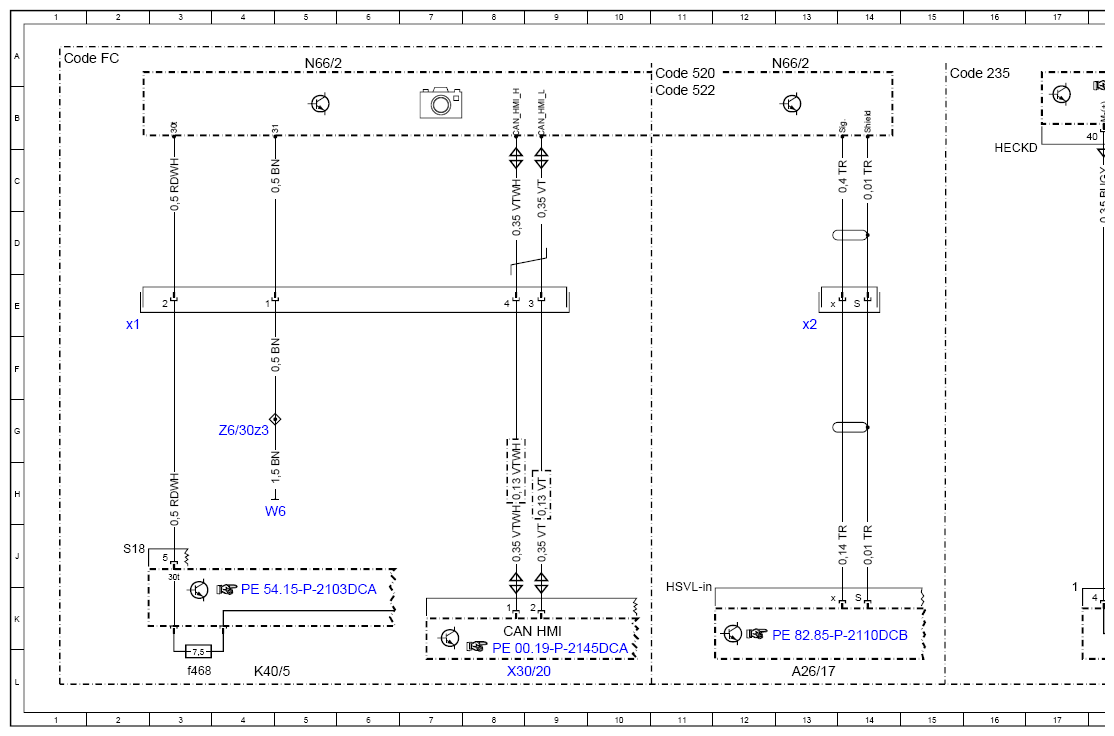

Wiring Diagram For Backup Camera Control Unit - PE54.65-P-2102-97DCA
Model 238 up to model year 2021 with code 218 (Rear view camera) Control unit N66/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A26/17 | Head unit | 13L |
| A26/17 | Head unit | 34L |
| CAN HMI | User interface CAN | 8K |
| CAN HMI | User interface CAN | 29K |
| Code 218 | Backup camera | - |
| Code 235 | Park-Pilot with PARKTRONIC | 15A |
| Code 235 | Park-Pilot with PARKTRONIC | 36A |
| Code 520 | Audio 20 USB | 11A |
| Code 520 | Audio 20 USB | 32A |
| Code 522 | Audio 20 radio | 11B |
| Code 522 | Audio 20 radio | 32B |
| Code FA | CABRIOLET | 21A |
| Code FC | COUPE | 1A |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5 | Rear fuse and relay module | 24L |
| K40/5f468 | Fuse 468 | 3L |
| K40/5f468 | Fuse 468 | 23L |
| M35/2 | Rear camera cover motor | 19L |
| M35/2 | Rear camera cover motor | 40L |
| N10/8 | Rear SAM control unit | 19A |
| N10/8 | Rear SAM control unit | 39A |
| N66/2 | Backup camera control unit | 5A |
| N66/2 | Backup camera control unit | 13A |
| N66/2 | Backup camera control unit | 25A |
| N66/2 | Backup camera control unit | 34A |
| N66/2x1 | Reversing camera control unit electrical connector 1 | 2E |
| N66/2x1 | Reversing camera control unit electrical connector 1 | 22E |
| N66/2x2 | Reversing camera control unit electrical connector 2 | 13E |
| N66/2x2 | Reversing camera control unit electrical connector 2 | 34E |
| W6 | Left wheel arch trunk ground point | 4H |
| W6 | Left wheel arch trunk ground point | 27J |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 8L |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 29L |
| X8/4 | Trunk lid electrical connector | 23G |
| X8/4 | Trunk lid electrical connector | 38G |
| X8/4 | Trunk lid electrical connector | 34G |
| Z6/30z3 | Circuit 31 connector sleeve | 4G |
| Z6/30z3 | Circuit 31 connector sleeve | 27H |
