Wiring Diagram Rear Control Unit - PE54.21-P-2110-97DCA
Model 238 up to model year 2021 Control unit N22/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 129L |
| A10 | Seat belt extender on left | 114L |
| A10b1 | Left belt extender Hall sensor | 113L |
| A10m1 | Left belt extender electric motor | 115L |
| A11 | Seat belt extender on right | 117L |
| A11b1 | Right belt extender Hall sensor | 116L |
| A11m1 | Right belt extender electric motor | 118L |
| A7/5 | Soft top control hydraulic unit | 67L |
| A7/5b1 | Convertible top control hydraulic unit temperature sensor | 68K |
| A7/5m1 | Convertible top control hydraulic unit electric motor | 70K |
| A7/5y1 | Solenoid valve (PCS1) | 66K |
| A7/5y2 | Solenoid valve (TCC) | 66K |
| A7/5y3 | Solenoid valve 3 | 65K |
| A7/5y4 | Solenoid valve (PCS2) | 64K |

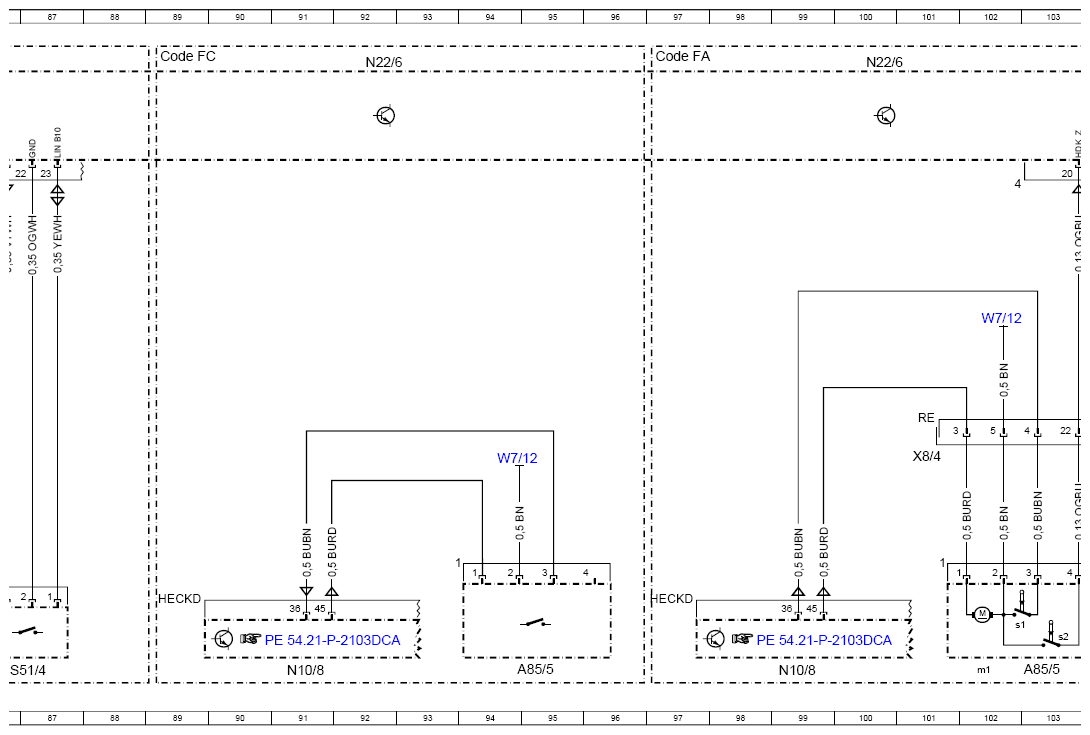

| A85/5 | Trunk lid lock | 95L |
| A85/5 | Trunk lid lock | 103L |
| A85/5m1 | Trunk lid lock motor | 102L |
| A85/5s1 | Trunk lid lock main catch switch | 102K |
| A85/5s2 | Trunk lid lock safety catch switch | 103K |
| B100/2 | Left trunk partition Hall sensor | 43L |
| B100/3 | Right trunk partition Hall sensor | 45L |
| B100/4 | Left trunk partition obstacle Hall sensor | 47L |
| C3 | Rear window interference suppression capacitor | 19L |
| CAN B | Interior CAN | 82K |
| Code 288 | Draft stop for convertible | 53E |
| Code 871 | HANDS-FREE ACCESS | 64B |
| Code 872 | Seat heater in rear passenger compartment | 84A |
| Code FA | CABRIOLET | 11D |
| Code FA | CABRIOLET | 97A |
| Code FC | COUPE | 89A |

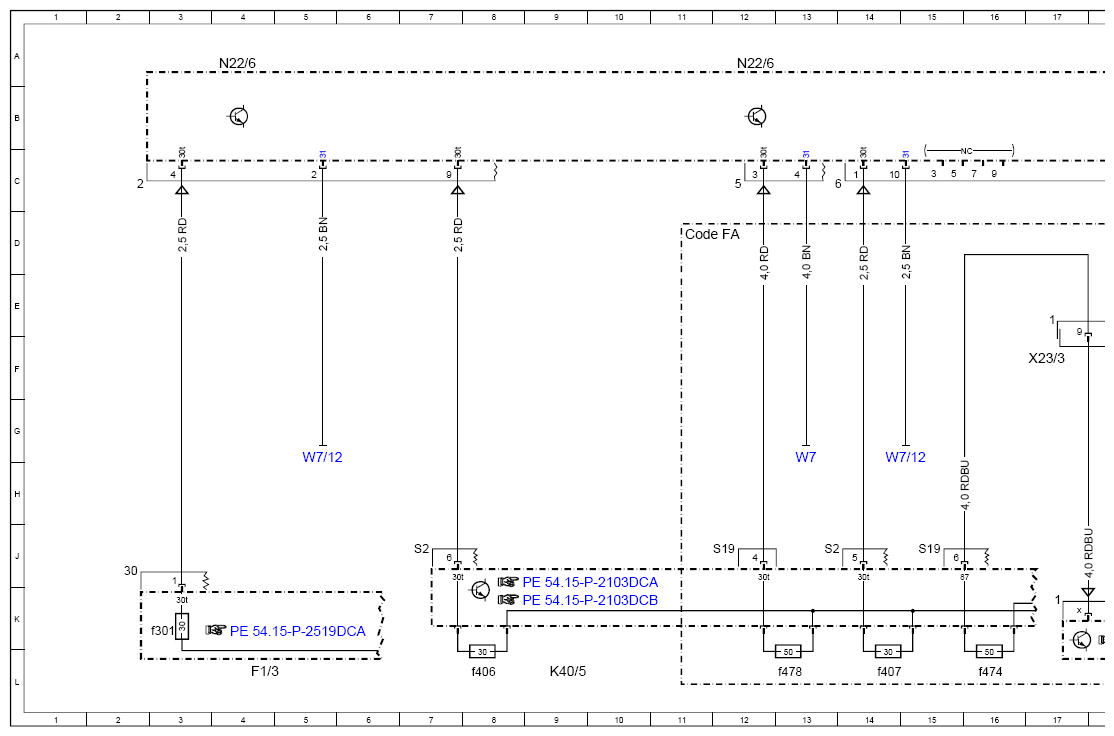

| F1/3 | Passenger-side A-pillar fuse box | 4L |
| F1/3f301 | Fuse 301 | 3K |
| K40/5 | Rear fuse and relay module | 9L |
| K40/5f406 | Fuse 406 | 8L |
| K40/5f407 | Fuse 407 | 14L |
| K40/5f474 | Fuse 474 | 16L |
| K40/5f478 | Fuse 478 | 13L |

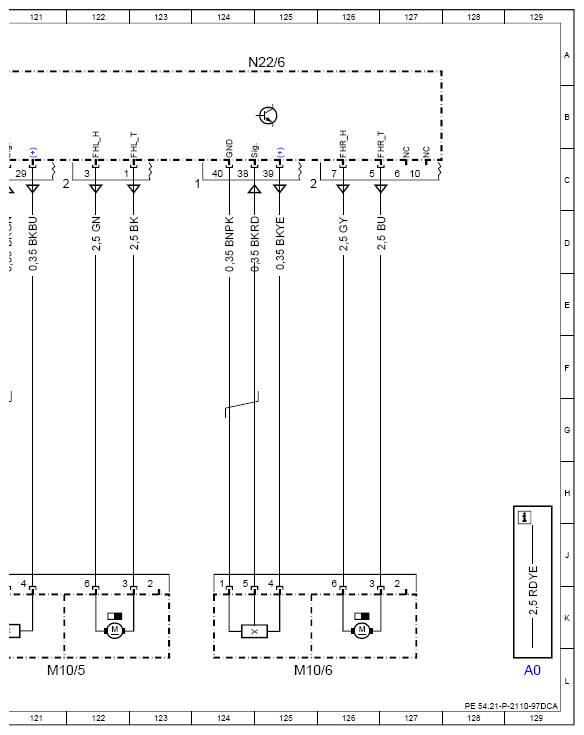

| M10/5 | Left rear power window motor | 121L |
| M10/6 | Right rear power window motor | 125L |
| M24/11 | Trunk partition electric motor | 50L |
| M24/11x1 | Trunk partition electric motor electrical connector 1 | 51J |
| M24/11x2 | Trunk partition electric motor electrical connector 2 | 48J |

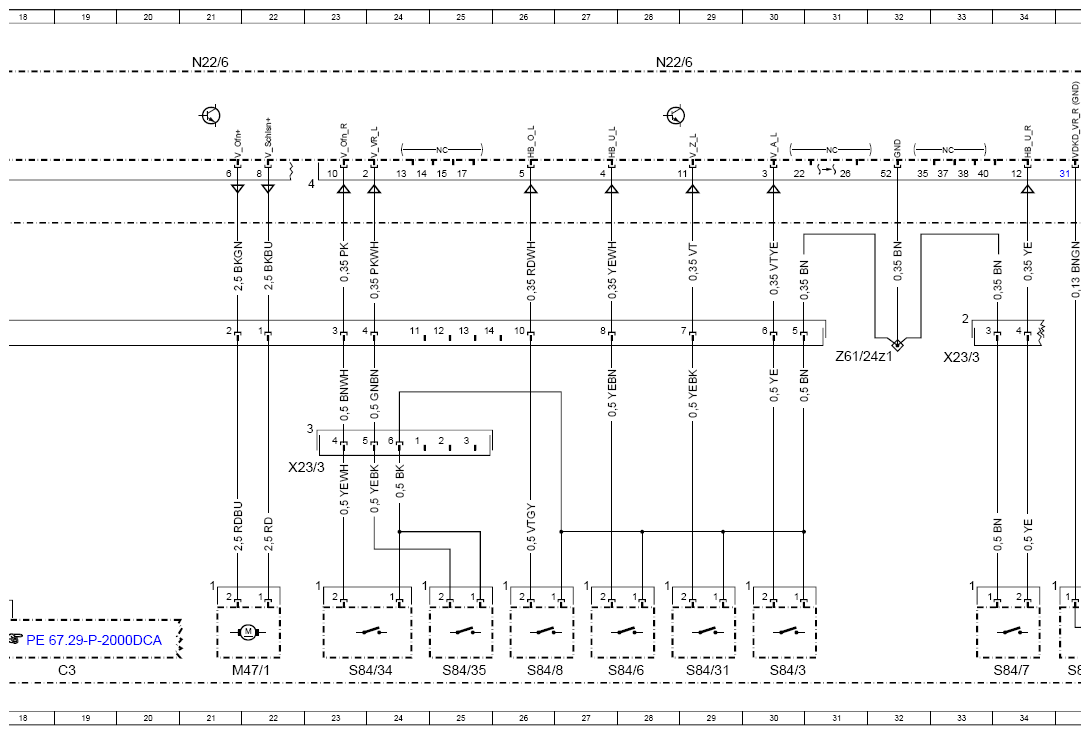

| M47/1 | Front soft top lock electric motor | 21L |

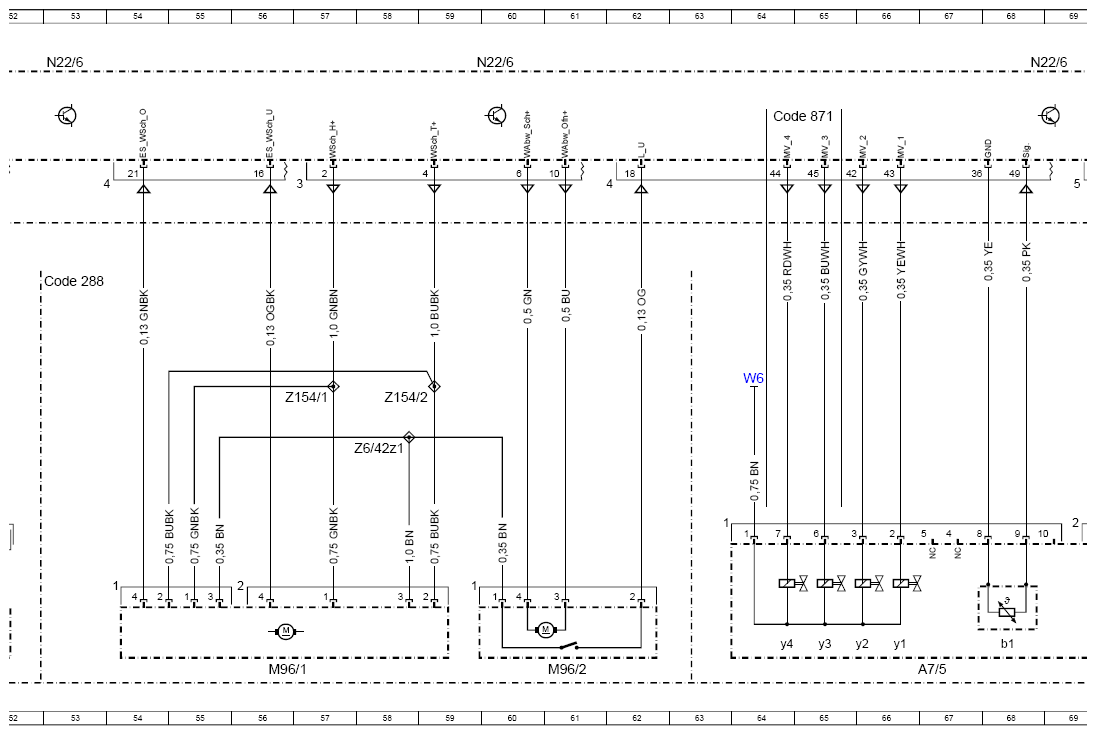

| M96/1 | Draft stop actuator motor | 56L |
| M96/2 | Wind deflector actuator motor | 61L |
| N10/8 | Rear SAM control unit | 99L |
| N10/8 | Rear SAM control unit | 91L |
| IM22/6 | Rear control unit | 68A |
| N22/6 | Rear control unit | 4A |
| N22/6 | Rear control unit | 12A |
| N22/6 | Rear control unit | 21A |
| N22/6 | Rear control unit | 28A |
| N22/6 | Rear control unit | 44A |
| N22/6 | Rear control unit | 53A |
| N22/6 | Rear control unit | 76A |
| N22/6 | Rear control unit | 86A |
| N22/6 | Rear control unit | 92A |
| N22/6 | Rear control unit | 100A |
| N22/6 | Rear control unit | 109A |
| N22/6 | Rear control unit | 117A |
| N22/6 | Rear control unit | 125A |
| N22/6 | Rear control unit | 36A |
| N22/6 | Rear control unit | 60A |
| S138/3 | Trunk partition switch | 77L |

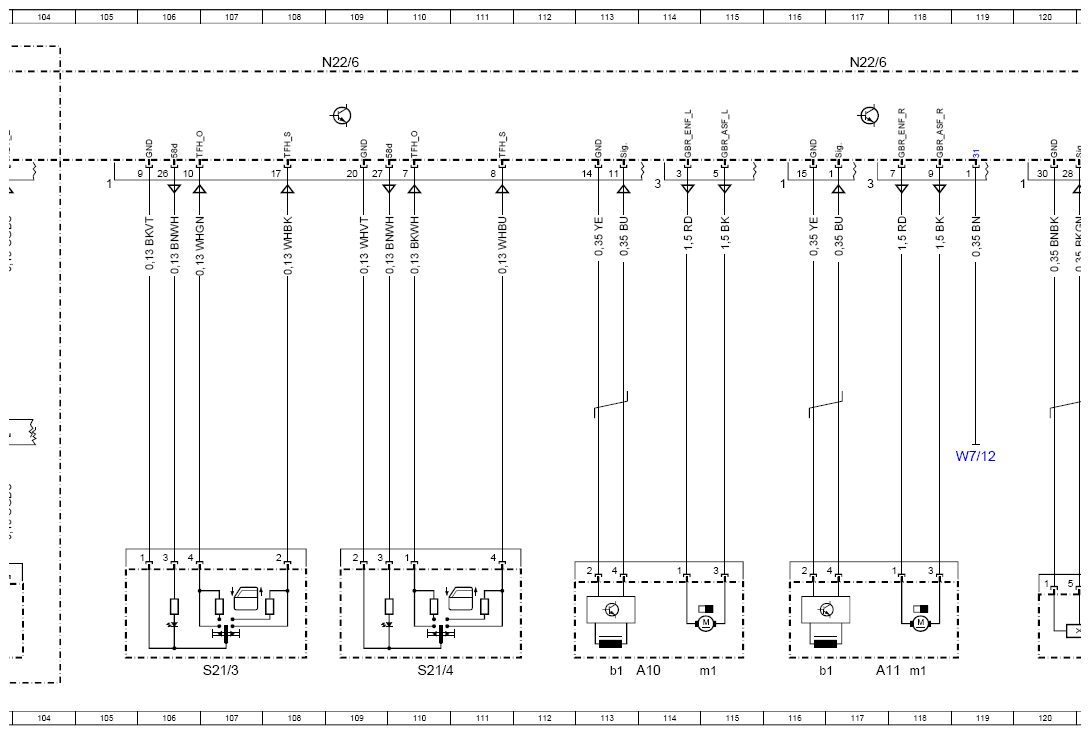

| S21/3 | Left rear power window switch | 107L |
| S21/4 | Right rear power window switch | 110L |
| S51/3 | Left rear heated seat switch | 85L |
| S51/4 | Right rear heated seat switch | 86L |

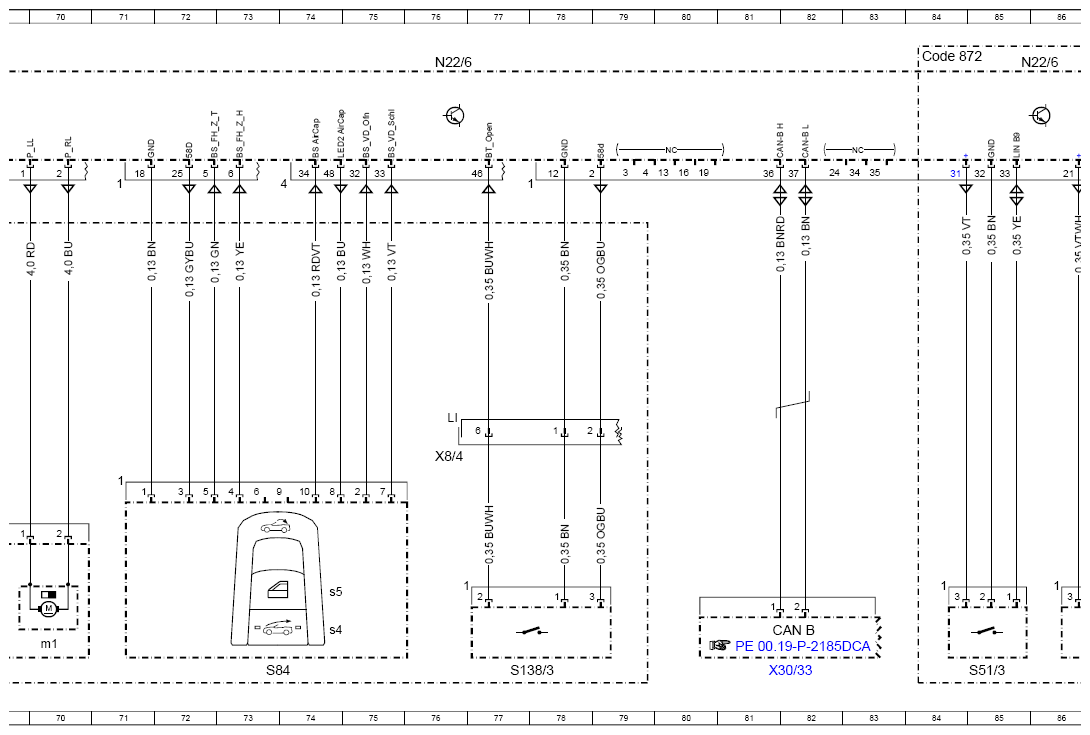

| S84 | Soft top control switch | 73L |

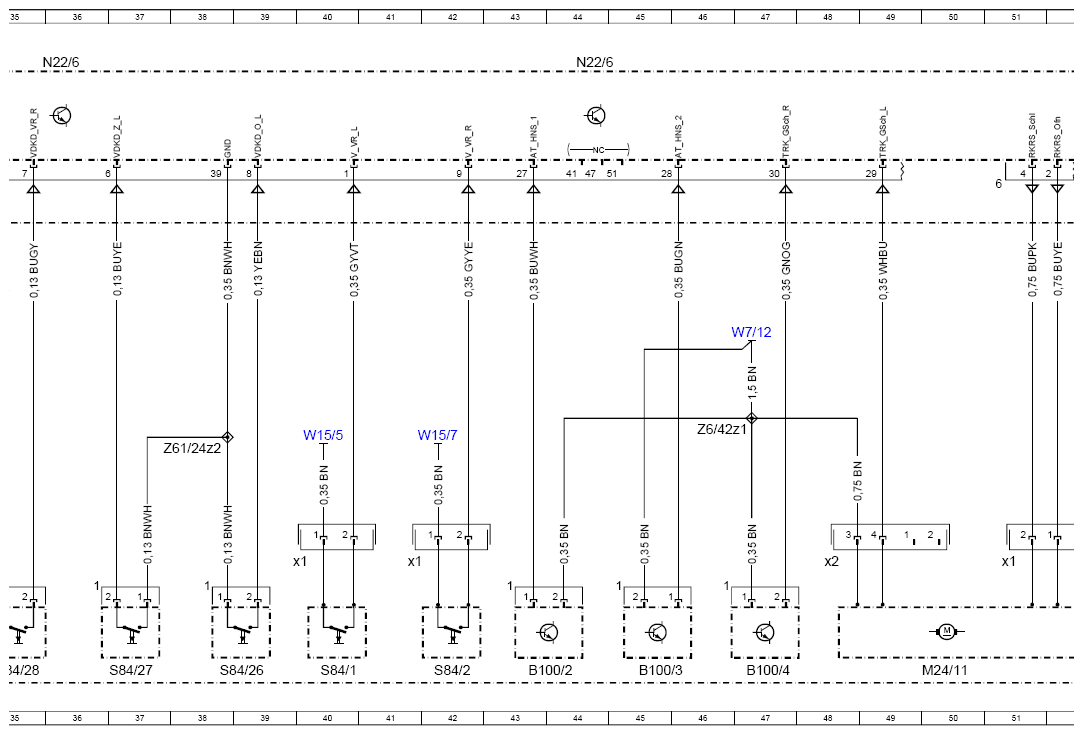

| S84/1 | Left soft top "locked" limit switch | 40L |
| S84/1x1 | Left soft top "locked" switch electrical connector | 40J |
| S84/2 | Right soft top "Locked" limit switch | 42L |
| S84/26 | Left soft top compartment lid up limit switch | 38L |
| S84/27 | Left soft top compartment lid locked limit switch | 37L |
| S84/28 | Right soft top compartment lid locked limit switch | 35L |
| S84/2x1 | Right soft top "locked" switch electrical connector | 41J |
| S84/3 | Soft top "open" limit switch | 30L |
| S84/31 | Soft top closed limit switch | 29L |
| S84/34 | Soft top lock open limit switch | 23L |
| S84/35 | Soft top lock locked limit switch | 25L |
| S84/6 | Left soft top bow locked down limit switch | 27L |
| S84/7 | Right soft top bow locked down limit switch | 34L |
| S84/8 | Soft top bow up limit switch | 26L |
| S84s4 | Draft stop and wind deflector button | 74K |
| S84s5 | Power windows central operating switch | 74K |
| W15/5 | Left front footwell ground point | 40G |
| W15/7 | Right front footwell ground point | 42G |
| W6 | Left wheel arch trunk ground point | 64F |
| W7 | Right wheel house trunk ground point | 13H |
| W7/12 | Right floor AdBlue® ground point | 5H |
| W7/12 | Right floor AdBlue® ground point | 14H |
| W7/12 | Right floor AdBlue® ground point | 94H |
| W7/12 | Right floor AdBlue® ground point | 119H |
| W7/12 | Right floor AdBlue® ground point | 102E |
| W7/12 | Right floor AdBlue® ground point | 47F |
| X23/3 | Soft top/vehicle interior electrical connector (IR) | 23H |
| X23/3 | Soft top/vehicle interior electrical connector (IR) | 17F |
| X23/3 | Soft top/vehicle interior electrical connector (IR) | 33F |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 81L |
| X8/4 | Trunk lid electrical connector | 76H |
| X8/4 | Trunk lid electrical connector | 101H |
| Z154/1 | Draft stop UP connector sleeve | 57G |
| Z154/2 | Draft stop DOWN connector sleeve | 58G |
| Z6/42z1 | Ground connection connector sleeve W6 | 46G |
| Z6/42z1 | Ground connection connector sleeve W6 | 58G |
| Z61/24z1 | Hall sensor ground connection terminal block (soft top) | 31F |
| Z61/24z2 | Hall sensor ground connection terminal block (soft top) | 38G |
