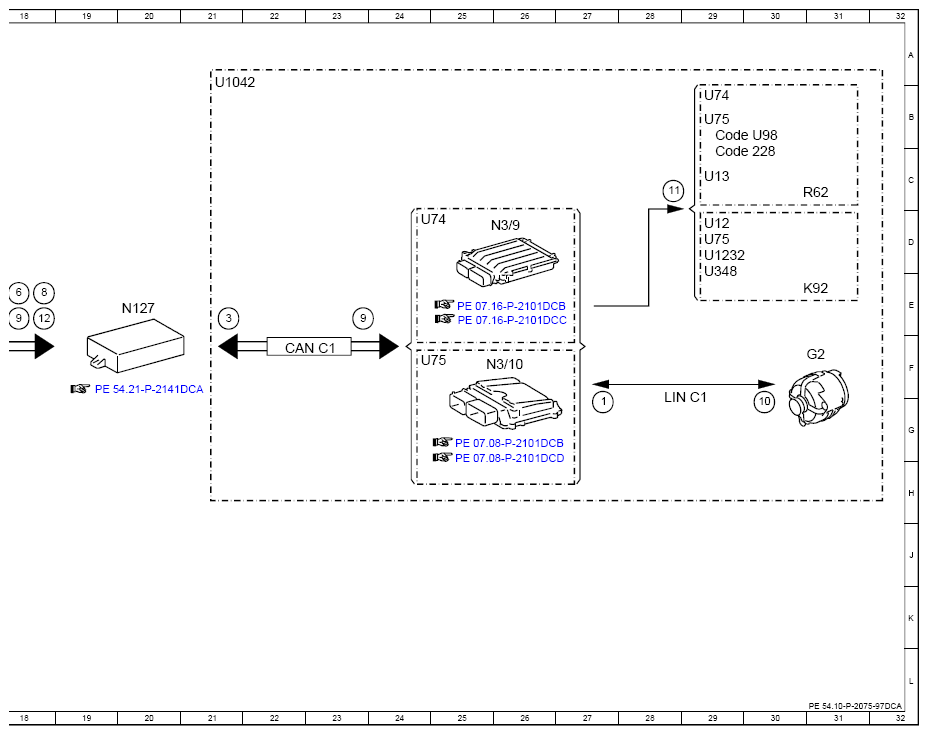

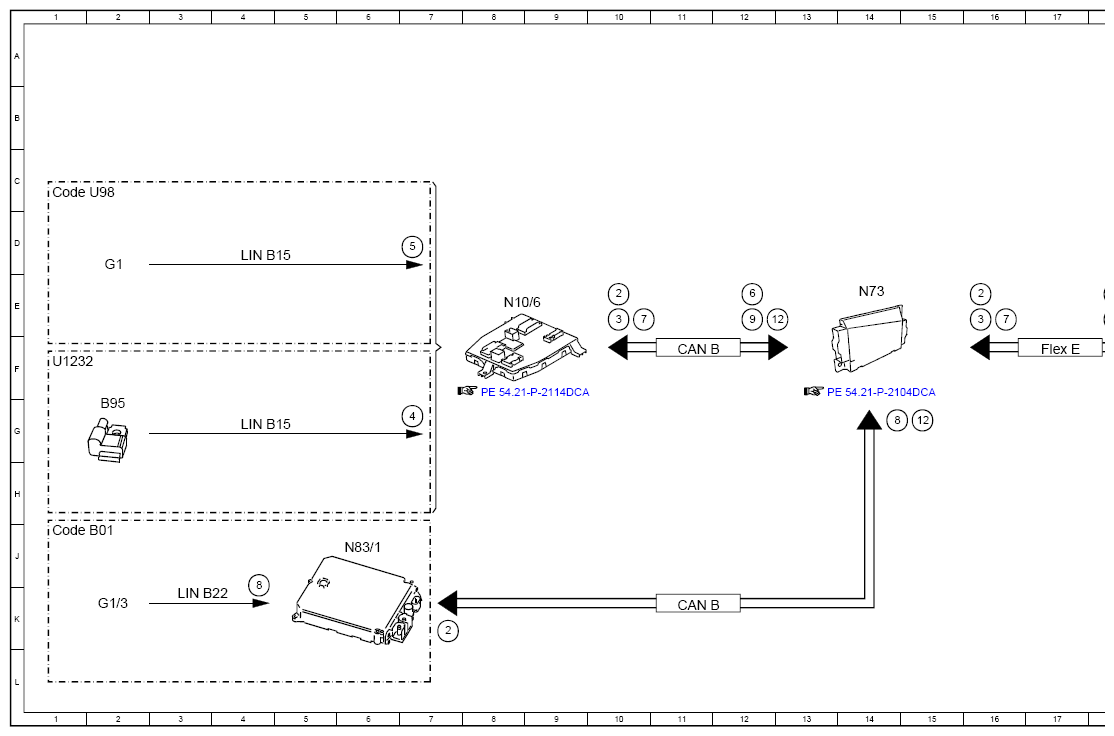

Electrical Function Schematic For Energy Management, ECO Start/Stop Function - PE54.10-P-2075-97DCA
Model 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Alternator, signal | 27G |
| 10 | Excitation voltage, request | 30F |
| 11 | Circuit 87, status | 28C |
| 2 | Engine running, signal | 7K |
| 2 | Engine running, signal | 10E |
| 3 | Alternator operating rate, signal | 10E |
| 3 | Alternator operating rate, signal | 16E |
| 3 | Alternator operating rate, signal | 21E |
| 4 | Battery sensor, signal | 7F |
| 5 | On-board electrical system battery, signal | 7D |
| 6 | On-board electrical system energy state, signal | 12D |
| 6 | On-board electrical system energy state, signal | 18D |
| 7 | Drivetrain operational, signal | 10E |
| 7 | Drivetrain operational, signal | 16E |
| 8 | Engine start, request | 14F |
| 8 | Engine start, request | 19E |
| 9 | Specified alternator voltage, signal | 12E |
| 9 | Specified alternator voltage, signal | 18E |
| 9 | Specified alternator voltage, signal | 24E |
| B95 | Battery sensor | 2G |
| CAN B | Interior CAN | 11K |
| CAN C1 | Drive train CAN | 22F |
| Code 228 | Stationary heater | 29C |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 1C |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 29B |
| Flex E | Chassis Flex Ray | 17F |
| G1 | On-board electrical system battery | 2D |
| G2 | Alternator | 31F |
| K92 | Starter front-end relay | 31E |
| LIN B15 | Battery sensor LIN | 4G |
| LIN B15 | Battery sensor LIN | 4D |
| LIN C1 | Drive train LIN | 28G |
| N10/6 | Front SAM control unit | 8E |
| N127 | Drivetrain control unit | 20E |
| N3/10 | ME-SFI [ME] control unit | 26F |
| N3/9 | CDI control unit | 26D |
| N73 | Electronic ignition switch control unit | 14E |
| R62 | Voltage dip limiter | 31C |
| U12 | Valid for left-hand drive vehicles | 29D |
| U1232 | Not valid for code U98 (LITHIUM-ION STARTER BATTERY (LISB)) | 1F |
| U1232 | Not valid for code U98 (LITHIUM-ION STARTER BATTERY (LISB)) | 29D |
| U13 | Valid for right-hand drive vehicles | 29C |
| U348 | Valid without code 228 Stationary heater | 29E |
| U74 | Valid for diesel engines | 24D |
| U74 | Valid for diesel engines | 29B |
| U75 | Valid for gasoline engines | 24F |
| U75 | Valid for gasoline engines | 29D |
| U75 | Valid for gasoline engines | 29B |
