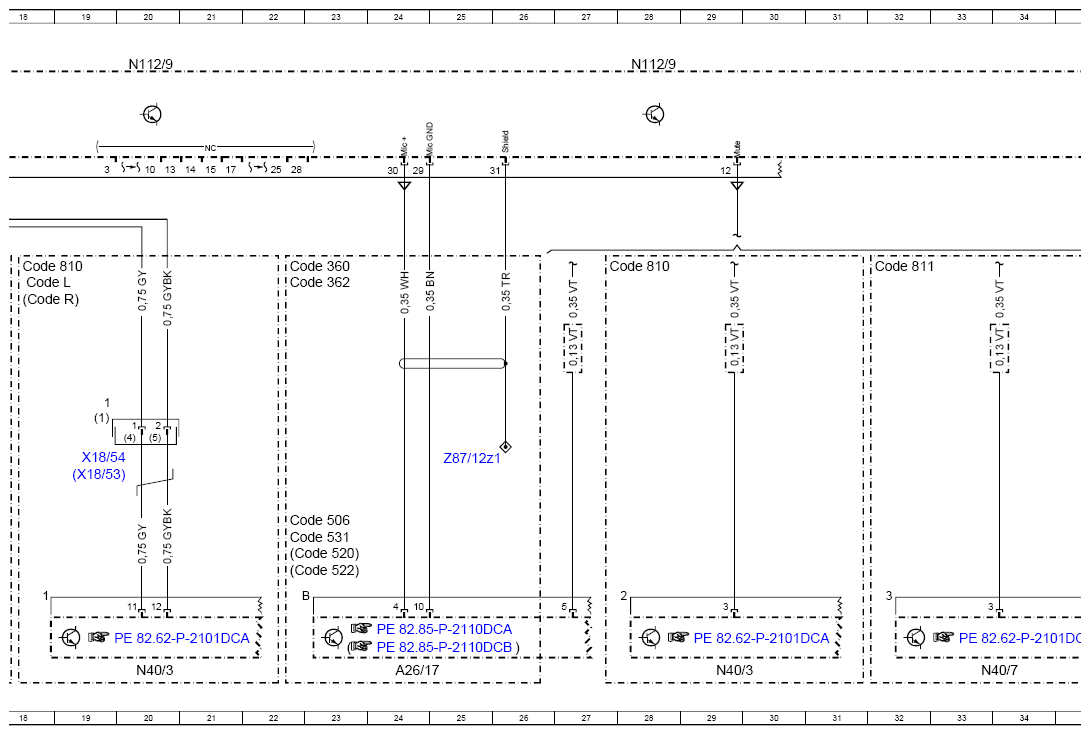

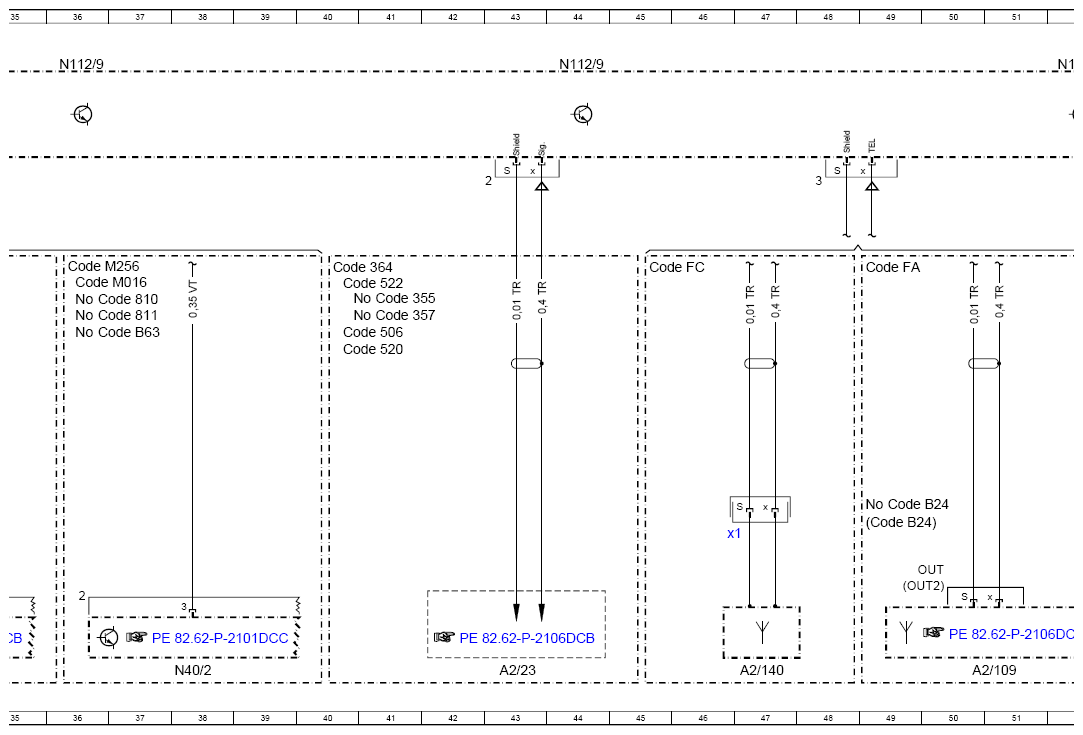

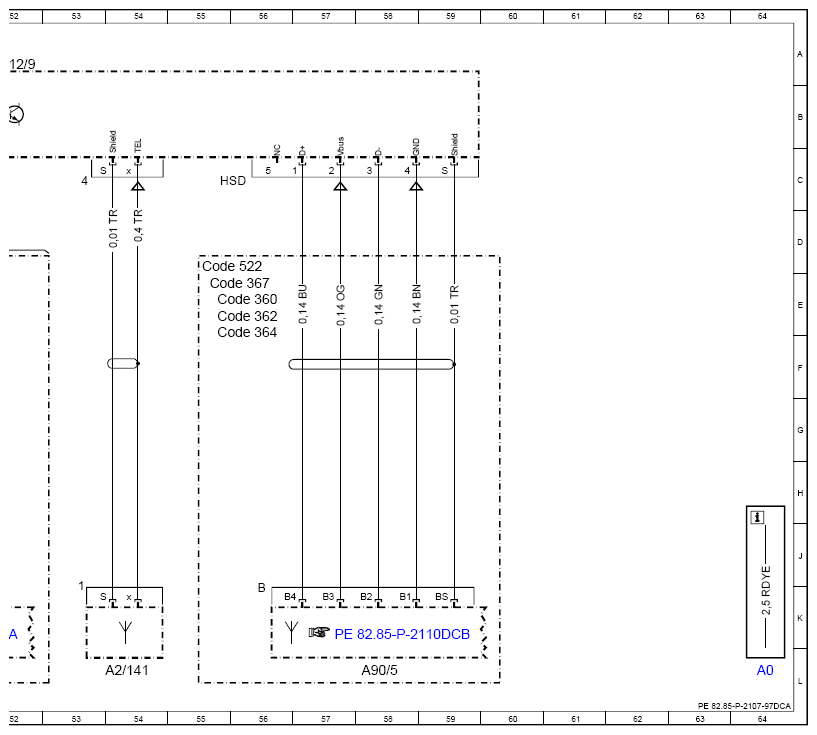

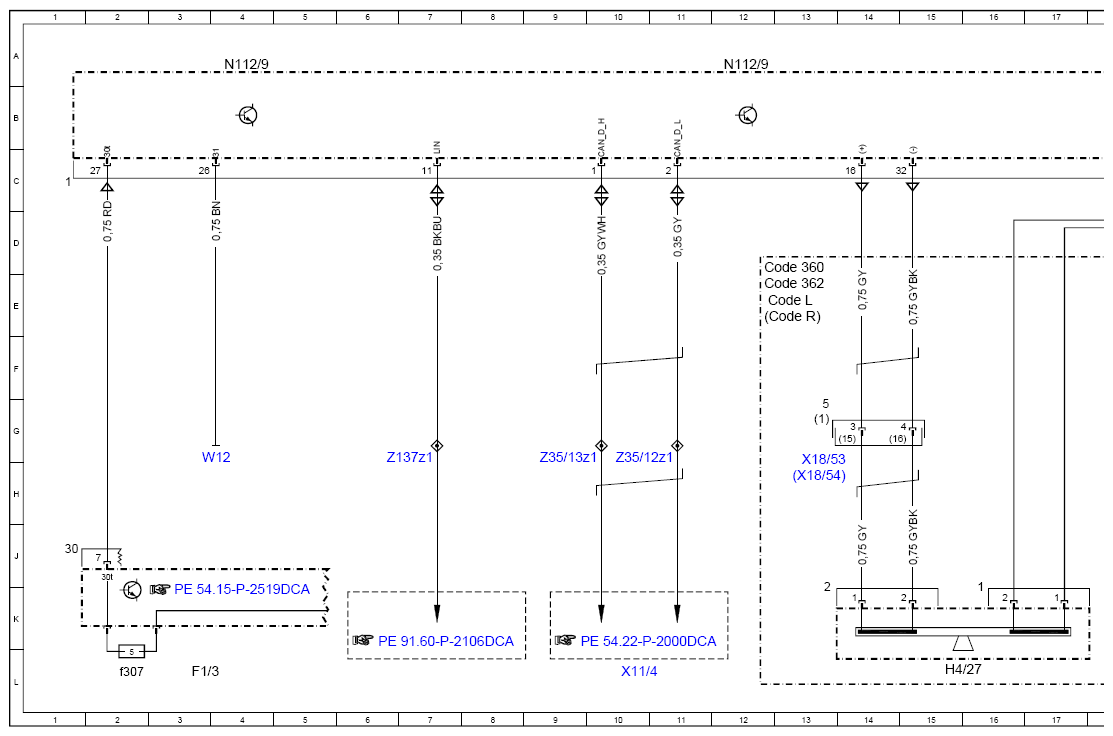

Wiring Diagram Of HERMES Control Unit - PE82.85-P-2107-97DCA
Model 238 up to model year 2021 with code 362 (HERMES communications module LTE) Control unit N112/9
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 64L |
| A2/109 | Telephone antenna splitter | 50L |
| A2/140 | Emergency call system antenna 1 | 47L |
| A2/140x1 | Emergency call system antenna electrical connector 1 | 46J |
| A2/141 | Emergency call system antenna 2 | 54L |
| A2/23 | GPS antenna | 43L |
| A26/17 | Head unit | 24L |
| A90/5 | Multimedia connection unit | 58L |
| Code 355 | Preinstallation for navigation retrofit | 41E |
| Code 357 | Card navigation | 41E |
| Code 360 | HERMES UMTS | 12D |
| Code 360 | HERMES UMTS | 22D |
| Code 360 | HERMES UMTS | 55E |
| Code 362 | HERMES LTE | 12E |
| Code 362 | HERMES LTE | 22E |
| Code 362 | HERMES LTE | 55E |
| Code 364 | HERMES UMTS communications module for Russia | 40D |
| Code 364 | HERMES UMTS communications module for Russia | 55F |
| Code 367 | Live Traffic Information | 55E |
| Code 506 | Audio 20 NTG 5.5 radio | 22J |
| Code 506 | Audio 20 NTG 5.5 radio | 40F |
| Code 520 | Audio 20 USB | 220 |
| Code 520 | Audio 20 USB | 40F |
| Code 522 | Audio 20 radio | 22J |
| Code 522 | Audio 20 radio | 40E |
| Code 522 | Audio 20 radio | 55D |
| Code 531 | COMAND APS | 22J |
| Code 810 | Sound system | 18D |
| Code 810 | Sound system | 27D |
| Code 810 | Sound system | 36E |
| Code 811 | Advanced sound system | 32D |
| Code 811 | Advanced sound system | 36E |
| Code B24 | Remote control for stationary heater | 49J |
| Code B24 | Remote control for stationary heater | 49H |
| Code B63 | Sporty engine sound | 36F |
| Code FA | CABRIOLET | 49D |
| Code FC | COUPE | 45D |
| Code L | LEFT-HAND DRIVE | 12E |
| Code L | LEFT-HAND DRIVE | 18E |
| Code M016 | Uprated high-performance engine | 36E |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 36D |
| Code R | RIGHT-HAND DRIVE | 12E |
| Code R | RIGHT-HAND DRIVE | 18E |
| F1/3 | Passenger-side A-pillar fuse box | 3L |
| F1/3f307 | Fuse 307 | 2L |
| H4/27 | Center instrument panel speaker | 15L |
| N112/9 | HERMES control unit | 4A |
| N112/9 | HERMES control unit | 12A |
| N112/9 | HERMES control unit | 20A |
| N112/9 | HERMES control unit | 28A |
| N112/9 | HERMES control unit | 36A |
| N112/9 | HERMES control unit | 44A |
| N112/9 | HERMES control unit | 52A |
| N40/2 | Sound system midline amplifier control unit | 38L |
| N40/3 | Sound system amplifier control unit | 20L |
| N40/3 | Sound system amplifier control unit | 29L |
| N40/7 | Advanced sound system amplifier control unit | 33L |
| W12 | Left center console ground point | 4G |
| X11/4 | Diagnostic connector | 10L |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 13H |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 19H |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 13H |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 19H |
| Z137z1 | Left door LIN connector sleeve | 7G |
| Z35/12z1 | Diagnostic CAN (CAN D) low connector sleeve | 10G |
| Z35/13z1 | Diagnostic CAN (CAN D) high connector sleeve | 9G |
| Z87/12z1 | Microphone shielding connector sleeve, emergency call | 25H |
