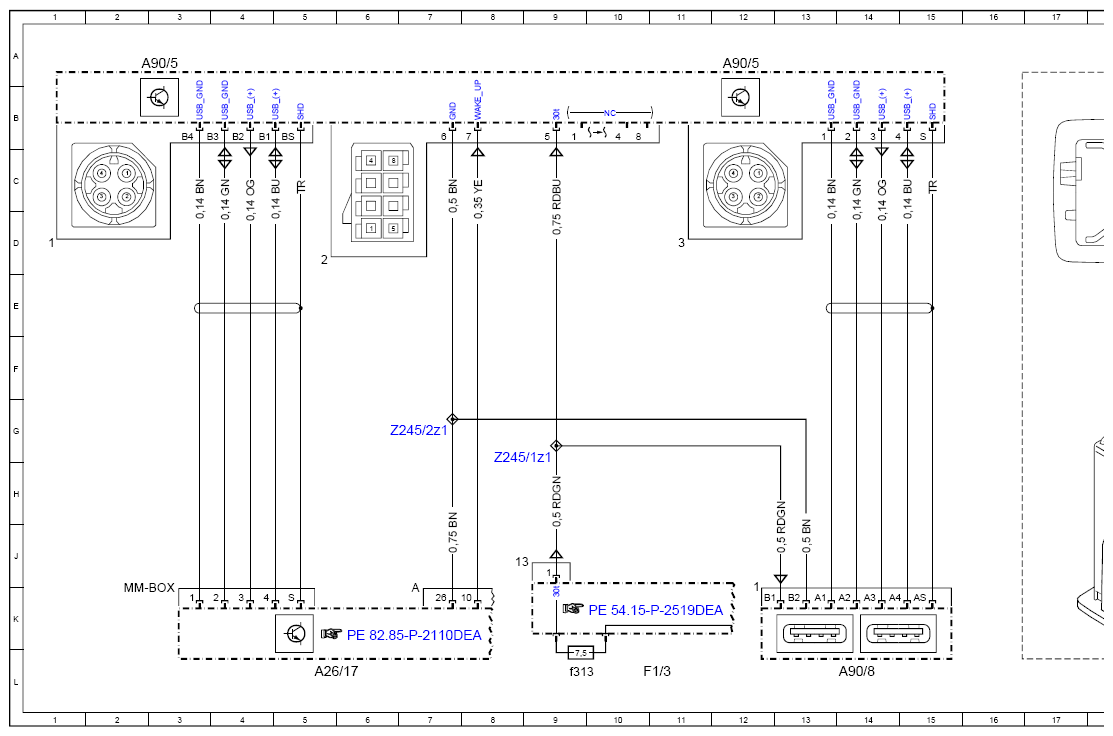

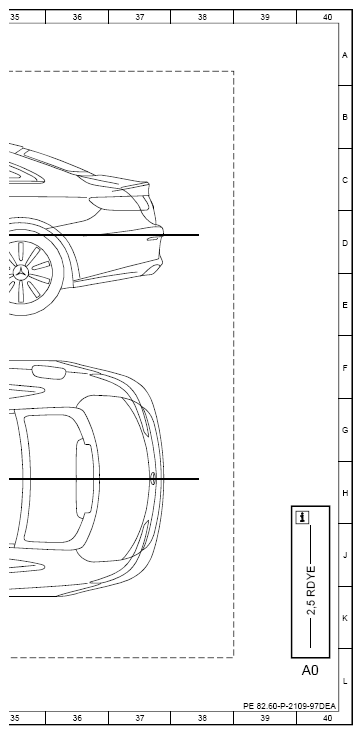

Wiring Diagram For Multimedia Connection Unit - PE82.60-P-2109-97DEA
Model 238 as of model year 2021 A90/5, A90/8
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 40L |
| A26/17 | Head unit | 5L |

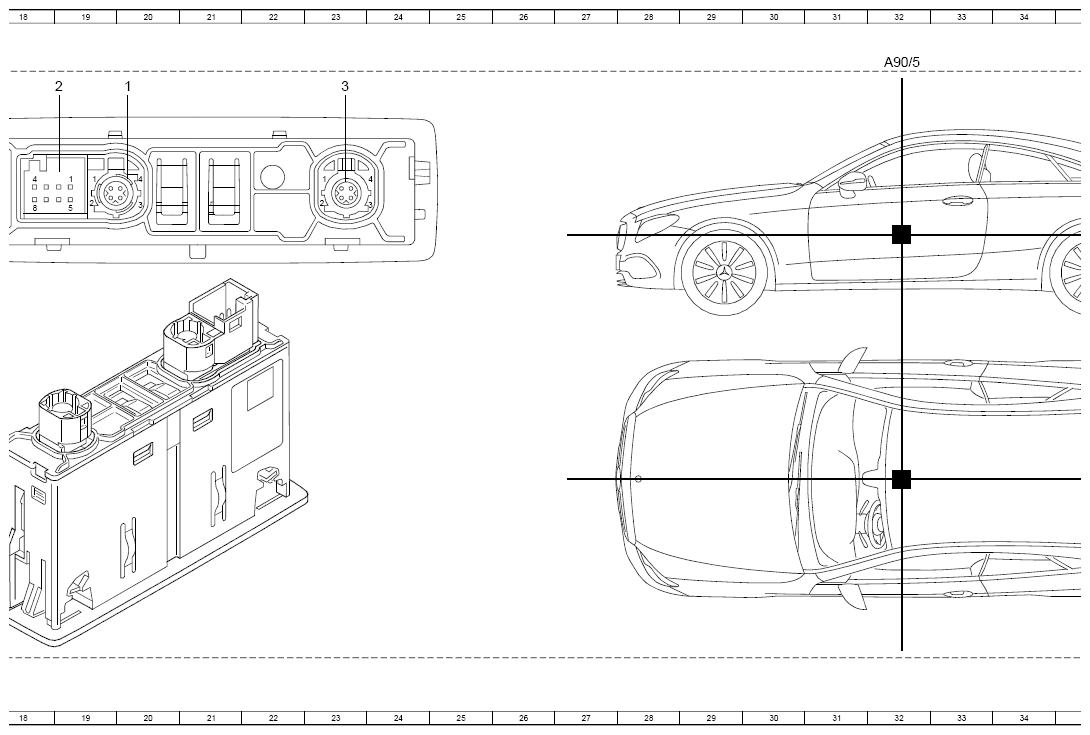

| A90/5 | Multimedia connection unit | 3A |
| A90/5 | Multimedia connection unit | 12A |
| A90/5 | Multimedia connection unit | 32A |
| A90/8 | Front multimedia connection unit 2 | 14L |
| F1/3 | Passenger-side A-pillar fuse box | 11L |
| F1/3f313 | Fuse 313 | 9L |
| Z245/1z1 | Universal serial bus connector sleeve, power supply | 8G |
| Z245/2z1 | Universal serial bus connector sleeve, ground connection | 7G |
