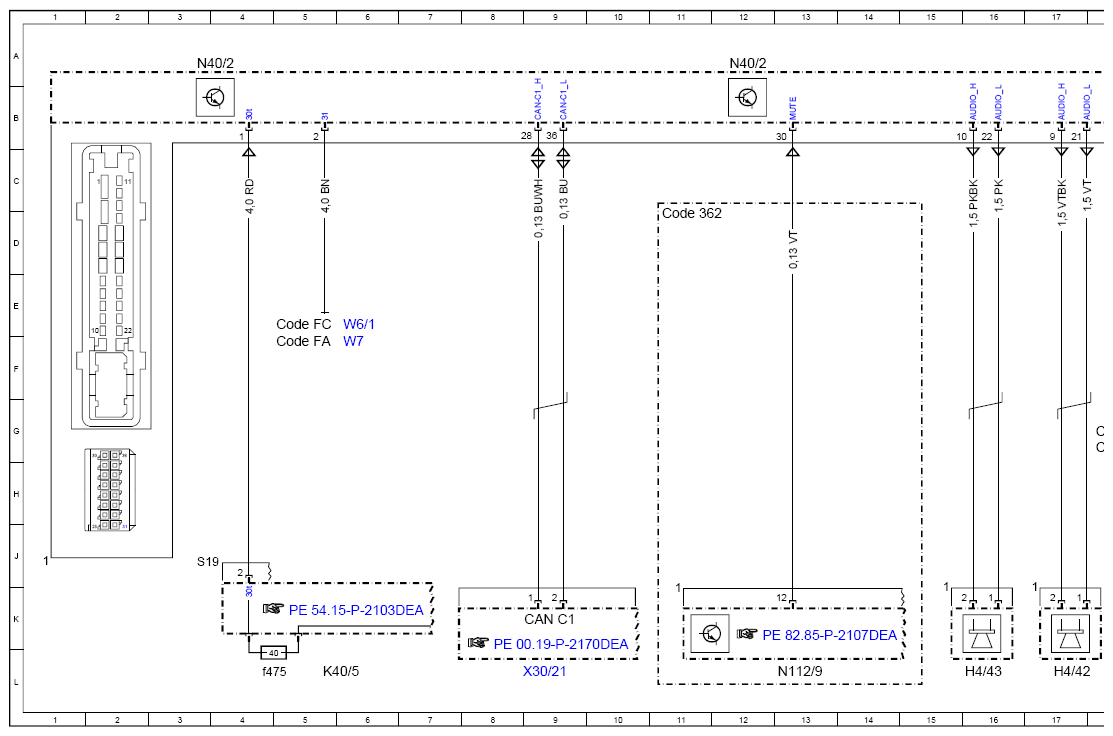

Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97DEC
Model 238 with engine 256 as of model year 2021 with code B63 (Engine sound via speakers) Amplifier N40/2
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 72L |

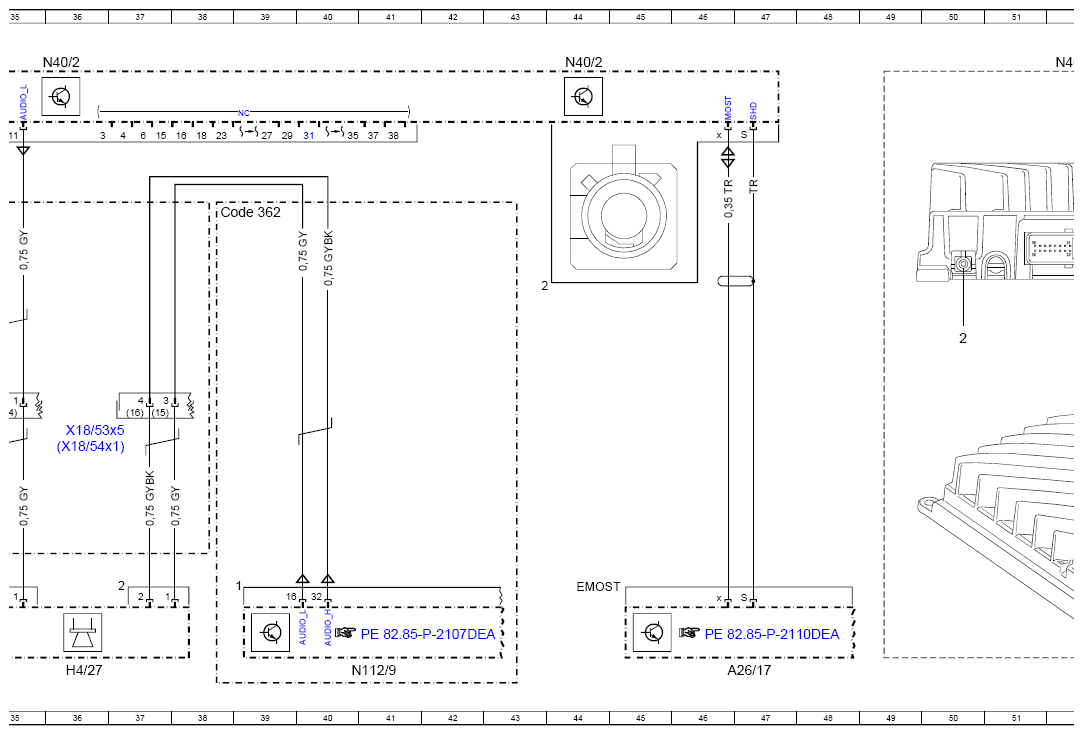

| A26/17 | Head unit | 47L |
| CAN C1 | Drive train CAN | 9K |
| Code 362 | HERMES LTE | 11D |
| Code 362 | HERMES LTE | 38D |
| Code FA | CABRIOLET | 5F |
| Code FC | COUPE | 5E |
| Code L | LEFT-HAND DRIVE | 18G |
| Code L | LEFT-HAND DRIVE | 22G |
| Code L | LEFT-HAND DRIVE | 33D |
| Code R | RIGHT-HAND DRIVE | 18G |
| Code R | RIGHT-HAND DRIVE | 22G |
| Code R | RIGHT-HAND DRIVE | 33D |

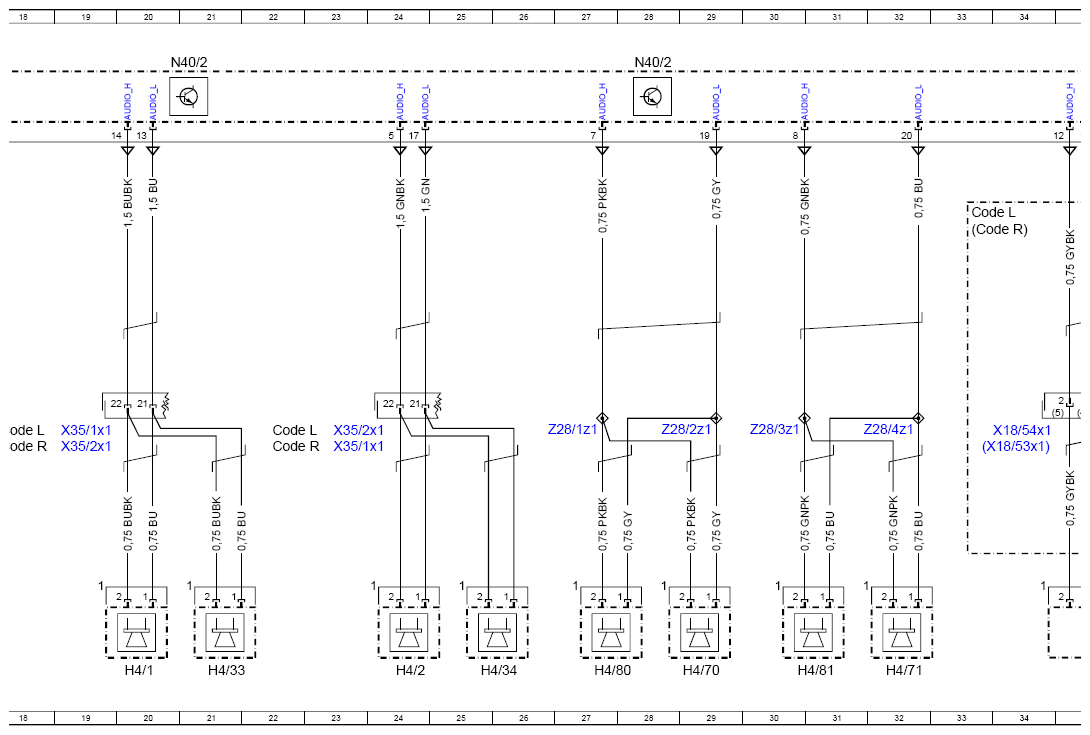

| H4/1 | Left front door midrange speaker | 20L |
| H4/2 | Right front door midrange speaker | 24L |
| H4/27 | Center instrument panel speaker | 36L |
| H4/33 | Left front door tweeter | 21L |
| H4/34 | Right front door tweeter | 25L |
| H4/42 | Left front footwell woofer | 17L |
| H4/43 | Right front footwell woofer | 16L |
| H4/70 | Left rear door sound system tweeter | 29L |
| H4/71 | Right side paneling sound system tweeter | 32L |
| H4/80 | Left rear door sound system midrange speaker | 27L |
| H4/81 | Right side paneling sound system midrange speaker | 31L |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5f475 | Fuse 475 | 4L |
| N112/9 | HERMES control unit | 13L |
| N112/9 | HERMES control unit | 41L |

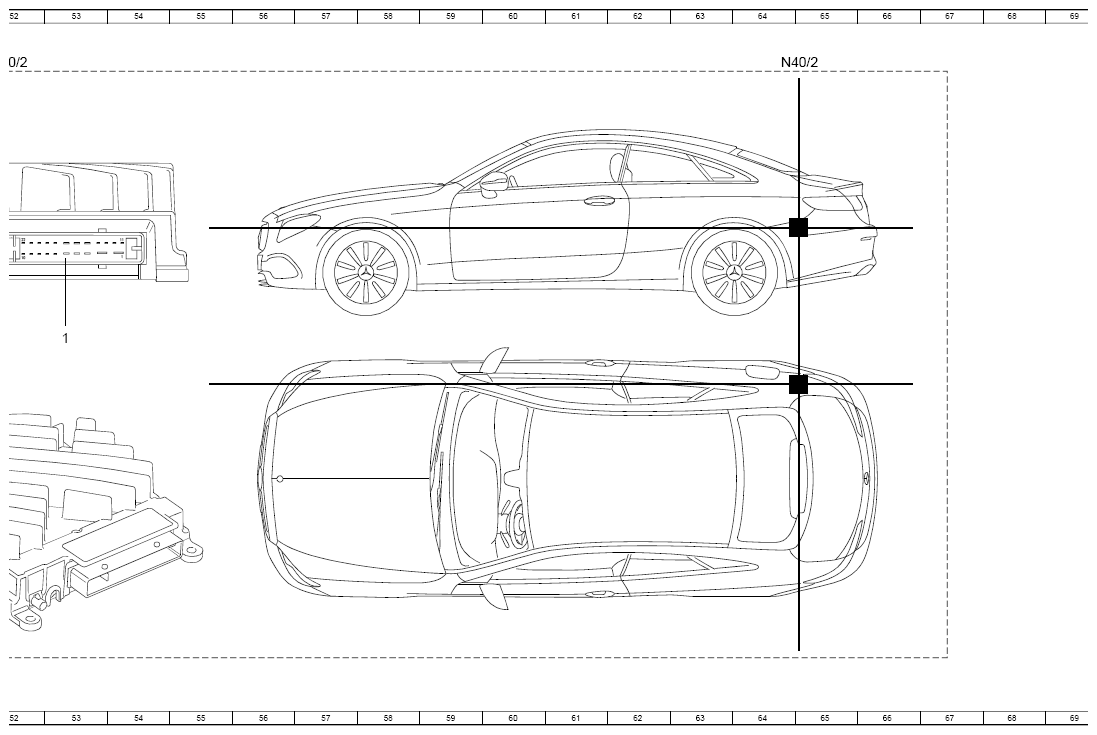

| N40/2 | Sound system midline amplifier control unit | 3A |
| N40/2 | Sound system midline amplifier control unit | 12A |
| N40/2 | Sound system midline amplifier control unit | 21A |
| N40/2 | Sound system midline amplifier control unit | 28A |
| N40/2 | Sound system midline amplifier control unit | 36A |
| N40/2 | Sound system midline amplifier control unit | 44A |
| N40/2 | Sound system midline amplifier control unit | 52A |
| N40/2 | Sound system midline amplifier control unit | 64A |
| W6/1 | Left taillamp trunk ground point | 6E |
| W7 | Right wheel house trunk ground point | 6F |
| X18/53x1 | Driver cockpit/interior wiring harness electrical connector | 34G |
| X18/53x5 | Driver cockpit/interior wiring harness electrical connector | 36G |
| X18/54x1 | Front passenger cockpit/interior wiring harness electrical connector | 34G |
| X18/54x1 | Front passenger cockpit/interior wiring harness electrical connector | 36G |
| X30/21 | Drive train CAN (CAN CD potential distributor electrical connector | 9L |
| X35/1x1 | Driver door electrical connector | 19G |
| X35/1x1 | Driver door electrical connector | 23G |
| X35/2x1 | Front passenger door electrical connector | 19G |
| X35/2x1 | Front passenger door electrical connector | 23G |
| Z28/1z1 | Left rear speaker group connector sleeve (+ signal) | 27G |
| Z28/2z1 | Left rear speaker group connector sleeve (- signal) | 29G |
| Z28/3z1 | Right rear speaker group connector sleeve (+ signal) | 30G |
| Z28/4z1 | Right rear speaker group connector sleeve (- signal) | 32G |
