Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97DCC
Model 238 with engine 256 up to model year 2021
except code 810 (Premium sound system)
except code 811 (High-End sound system)
except code B63 (Engine sound via speakers)

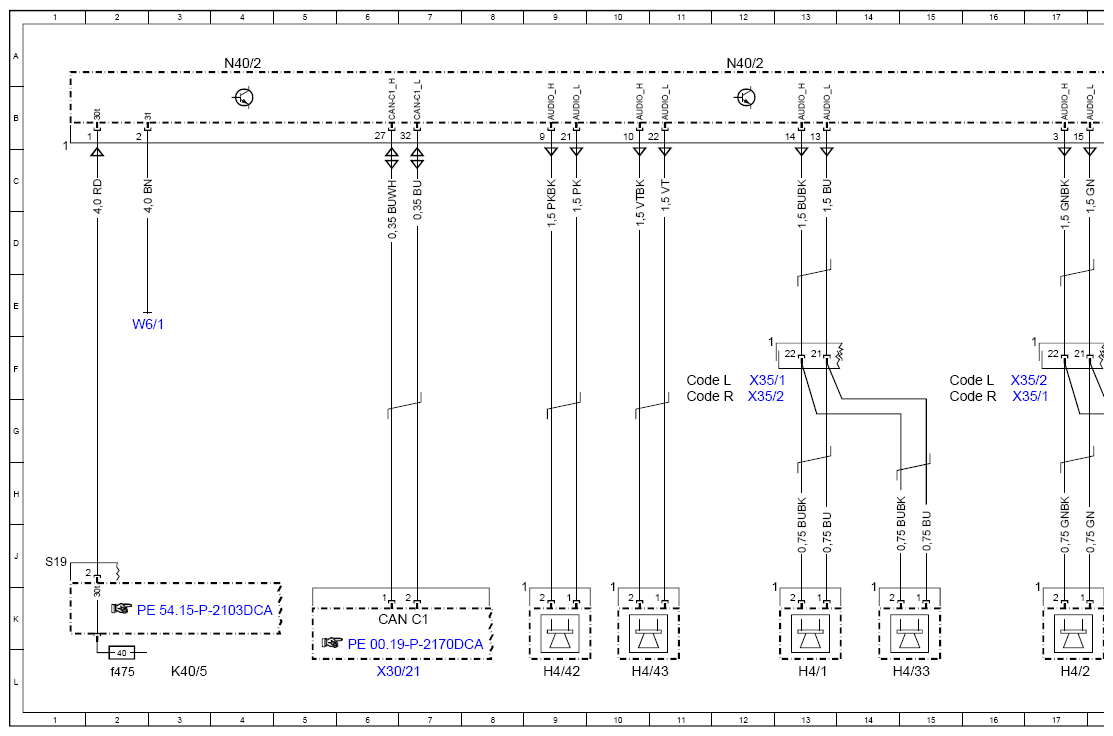

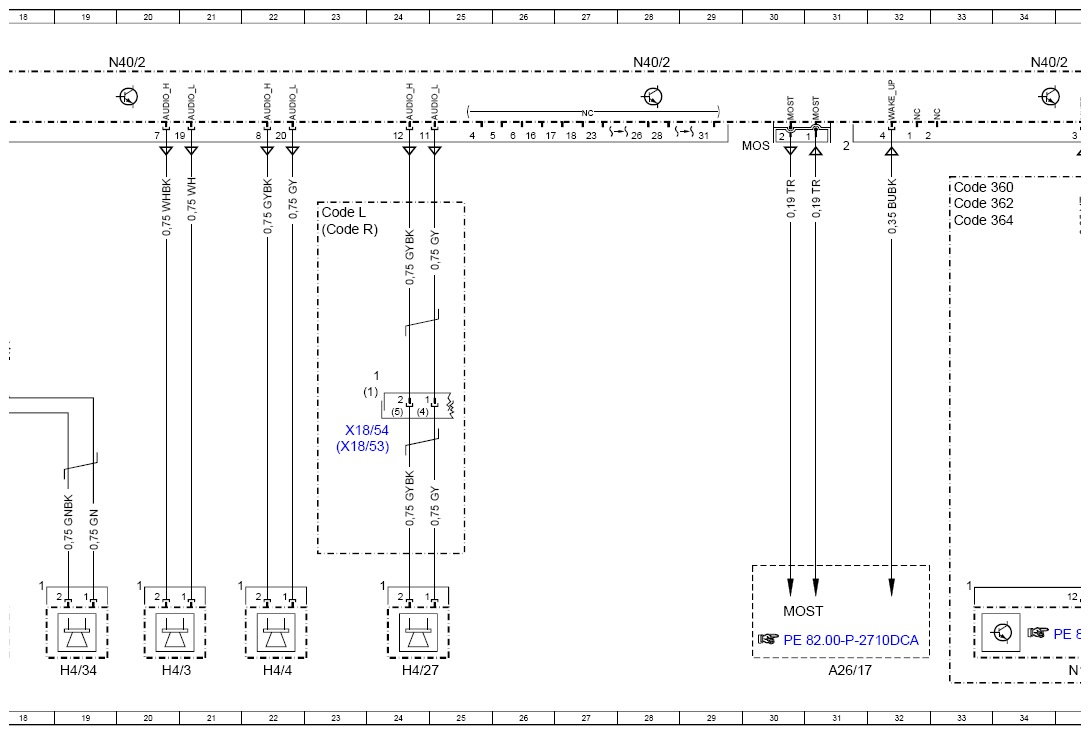

Amplifier N40/2
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 40L |
| A26/17 | Head unit | 31L |
| CAN C1 | Drive train CAN | 6K |
| Code 360 | HERMES UMTS | 33C |
| Code 362 | HERMES LTE | 33C |
| Code 364 | HERMES UMTS communications module for Russia | 33D |
| Code L | LEFT-HAND DRIVE | 11F |
| Code L | LEFT-HAND DRIVE | 15F |
| Code L | LEFT-HAND DRIVE | 23D |
| Code R | RIGHT-HAND DRIVE | 11G |
| Code R | RIGHT-HAND DRIVE | 15G |
| Code R | RIGHT-HAND DRIVE | 23D |
| H4/1 | Left front door midrange speaker | 13L |
| H4/2 | Right front door midrange speaker | 17L |
| H4/27 | Center instrument panel speaker | 24L |
| H4/3 | Left side paneling midrange speaker | 20L |
| H4/33 | Left front door tweeter | 15L |
| H4/34 | Right front door tweeter | 19L |
| H4/4 | Right side paneling midrange speaker | 22L |
| H4/42 | Left front footwell woofer | 9L |
| H4/43 | Right front footwell woofer | 10L |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f475 | Fuse 475 | 2L |
| MOST | Media Oriented System Transport | 30K |
| N112/9 | HERMES control unit | 35L |
| N40/2 | Sound system mid line amplifier control unit | 4A |
| N40/2 | Sound system mid line amplifier control unit | 12A |
| N40/2 | Sound system mid line amplifier control unit | 20A |
| N40/2 | Sound system mid line amplifier control unit | 28A |
| N40/2 | Sound system mid line amplifier control unit | 34A |
| W6/1 | Left tai1lamp trunk ground point | 2E |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 23G |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 24G |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 6L |
| X35/1 | Driver door electrical connector | 12F |
| X35/1 | Driver door electrical connector | 17G |
| X35/2 | Front passenger door electrical connector | 17F |
| X35/2 | Front passenger door electrical connector | 12G |
