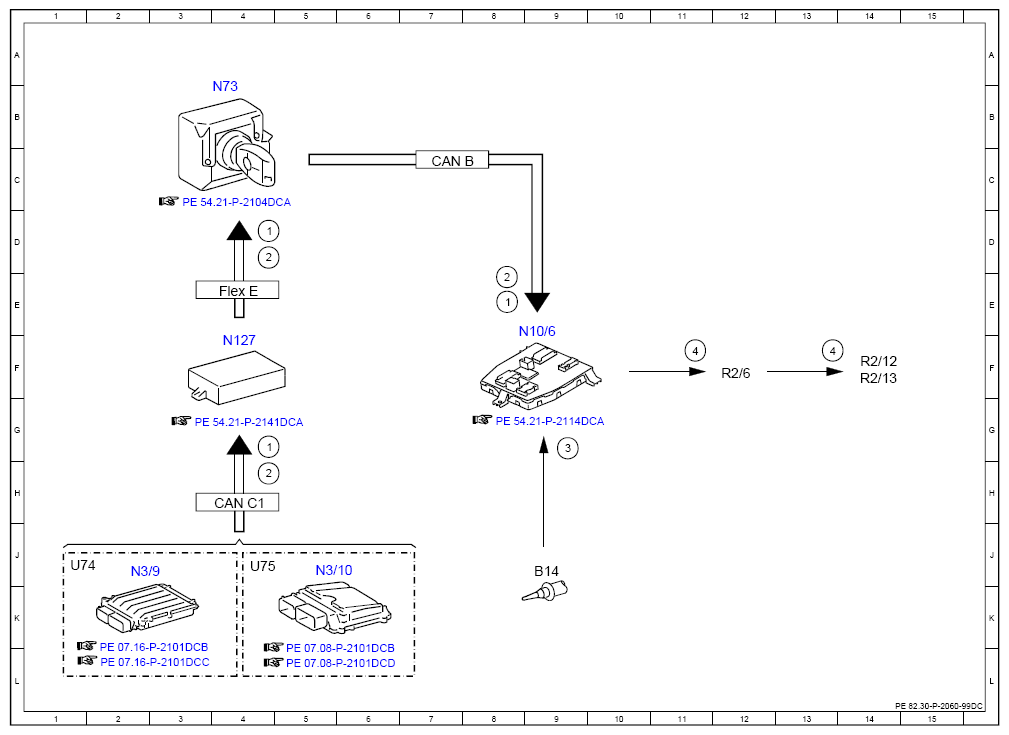

Electrical Function Schematic For Wiper Blade Heater - PE82.30-P-2060-97DCA
Model 238 up to model year 2021 with code 874 (MAGIC VISION CONTROL incl. heated windshield washer system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 4G |
| 1 | Engine running, signal | 4D |
| 1 | Engine running, signal | 8E |
| 2 | Drivetrain operational, signal | 4H |
| 2 | Drivetrain operational, signal | 4D |
| 2 | Drivetrain operational, signal | 8E |
| 3 | Outside temperature sensor, signal | 9G |
| 4 | - | 14F |
| 4 | - | 11F |
| B14 | Outside temperature sensor | 9J |
| CAN B | Interior CAN | 7C |
| CAN C1 | Drive train CAN | 4H |
| Flex E | Chassis FlexRay | 4E |
| N10/6 | Front SAM control unit | 9F |
| N127 | Drivetrain control unit | 4F |
| N3/10 | ME-SFI [ME] control unit | 5J |
| N3/9 | CDI control unit | 2J |
| N73 | Electronic ignition switch control unit | 4B |
| R2/12 | - | 14F |
| R2/13 | - | 14F |
| R2/6 | - | 12F |
| U74 | Valid for diesel engines | 1J |
| U75 | Valid for gasoline engines | 4J |
