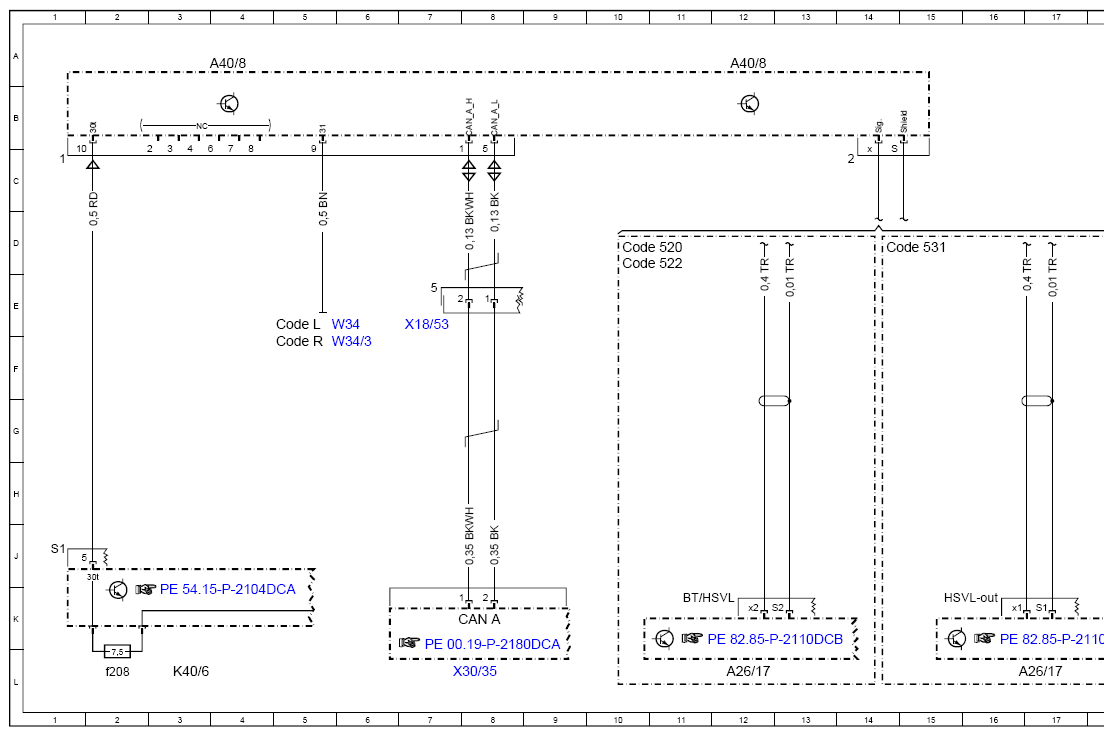

Wiring Diagram For Audio/COMAND Display - PE82.00-P-2080-97DCA
Model 238 up to model year 2021 Control unit A40/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| A26/17 | Head unit | 17L |
| A26/17 | Head unit | 12L |
| A40/8 | Audio/COMAND display | 4A |
| A40/8 | Audio/COMAND display | 12A |
| CAN A | Telematics CAN | 8K |
| Code 520 | Audio 20 USB | 10D |
| Code 522 | Audio 20 radio | 10D |
| Code 531 | COMAND APS | 14D |
| Code L | LEFT-HAND DRIVE | 5E |
| Code R | RIGHT-HAND DRIVE | 5F |
| K40/6 | Driver-side fuse and relay module | 3L |
| K40/6f208 | Fuse 208 | 2L |
| W34 | Left footwell ground point | 5E |
| W34/3 | Right footwell ground point | 5F |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 7E |
| X30/35 | Telematics CAN (CAN A) potential distributor electrical connector | 8L |
