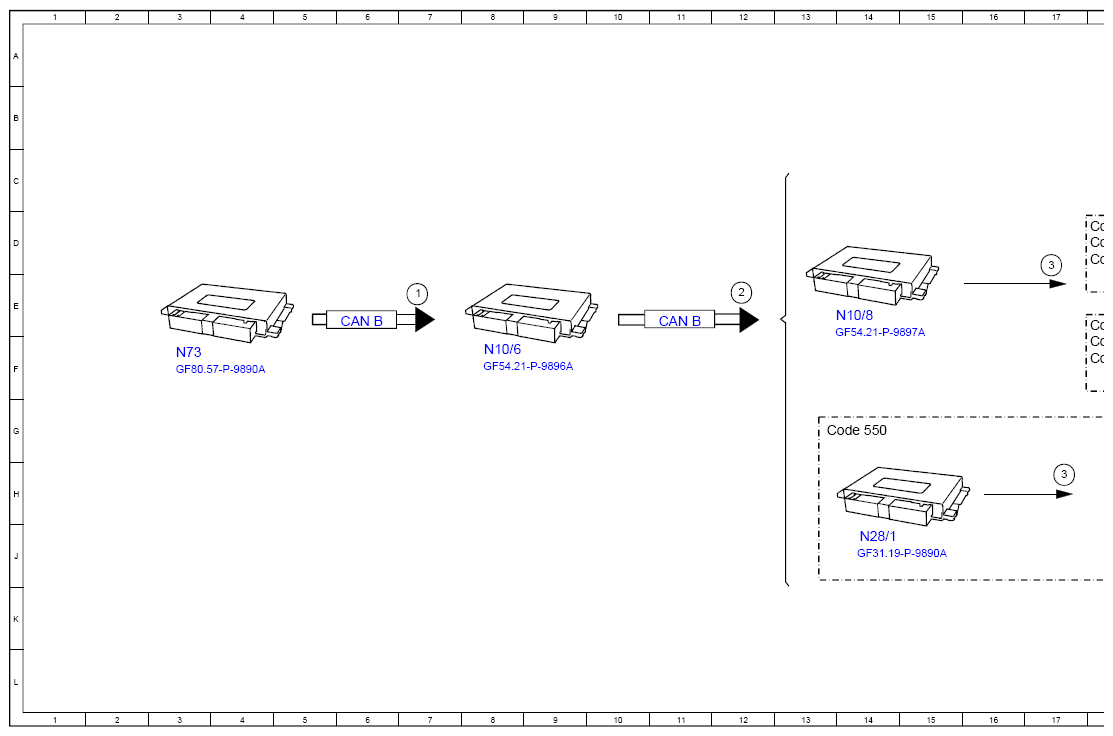

Function Schematic, Actuate Reversing Light - PE82.10-P-2513-97D
Model 213, 238, 257, 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Reverse Gear Status | 7E |
| 2 | Reversing light request | 12E |
| 3 | Reversing light, control | 17H |
| 3 | Reversing light, control | 17D |
| CAN B | Interior CAN | 6E |
| CAN B | Interior CAN | 11E |
| Code 550 | Hitching device | 14G |
| Code F213 | Series 213 | 18E |
| Code F213 | Series 213 | 18D |
| Code F238 | Series 238 | 18F |
| Code F238 | Series 238 | 18D |
| Code F257 | SERIES 257 | 18D |
| Code F257 | SERIES 257 | 18F |
| E3 | Light unit rear left | 18C |
| E3/1 | Lamp unit inside rear left | 18E |
| E4 | Light unit, rear right | 18E |
| E4/1 | Lamp unit, rear right inside | 18F |
| N10/6 | Front SAM control unit | 8F |
| N10/8 | Rear SAM control unit | 14E |
| N28/1 | Trailer detection control unit | 14J |
| N73 | Electronic ignition lock control unit | 3F |
| X58x1 | trailer socket | 18J |
