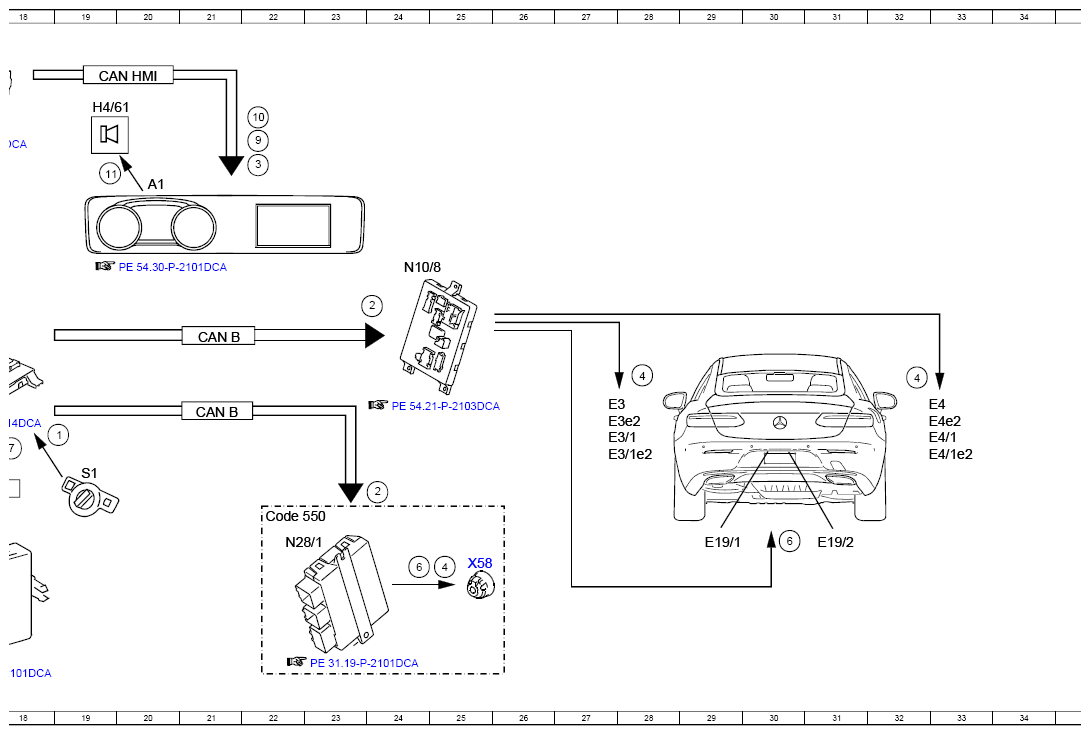

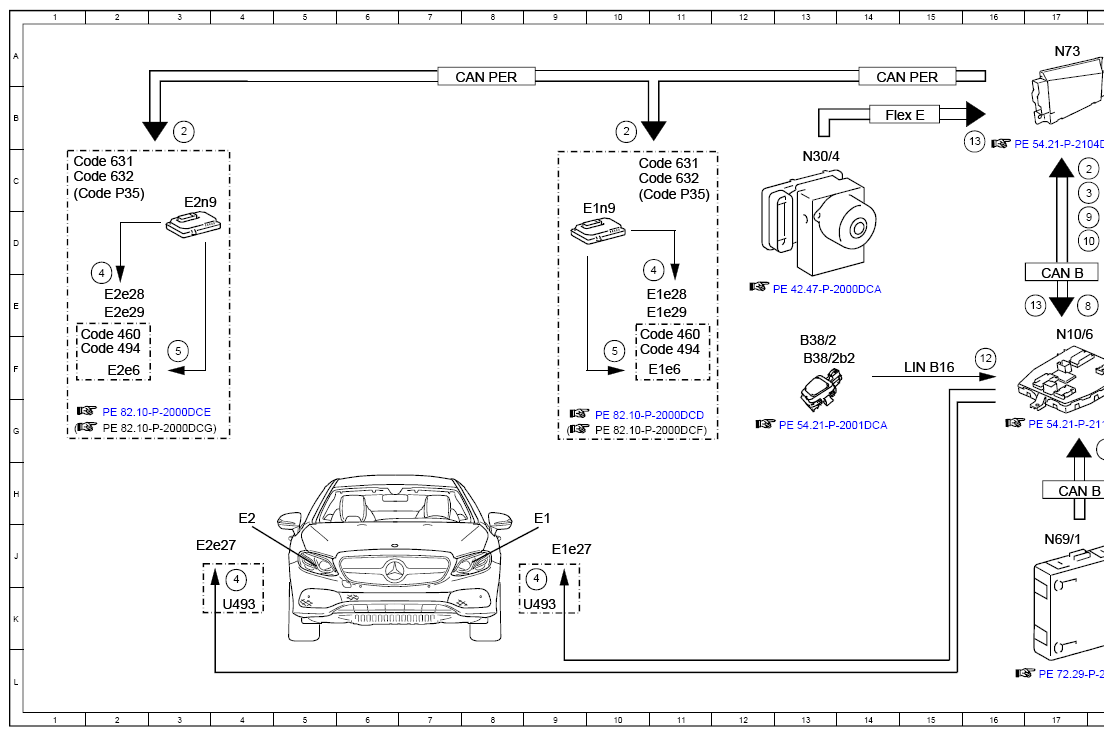

Electrical Function Schematic, Standing Light/Parking Lights Actuation - PE82.10-P-2054-97DCA
Model 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior lights switch, status | 18G |
| 10 | Warning tone, request | 17D |
| 10 | Warning tone, request | 22B |
| 11 | Speaker, actuation | 19C |
| 12 | Low beams, request | 16E |
| 13 | Vehicle speed, signal | 16B |
| 13 | Vehicle speed, signal | 17D |
| 2 | Standing and parking lights, request | 3B |
| 2 | Standing and parking lights, request | 10B |
| 2 | Standing and parking lights, request | 17C |
| 2 | Standing and parking lights, request | 24H |
| 2 | Standing and parking lights, request | 24E |
| 3 | Standing lights indicator lamp, request | 17C |
| 3 | Standing lights indicator lamp, request | 22C |
| 4 | Standing and parking lights, actuation | 4J |
| 4 | Standing and parking lights, actuation | 2E |
| 4 | Standing and parking lights, actuation | 11D |
| 4 | Standing and parking lights, actuation | 32F |
| 4 | Standing and parking lights, actuation | 28F |
| 4 | Standing and parking lights, actuation | 25J |
| 4 | Standing and parking lights, actuation | 9J |
| 5 | Side-marker lamp, actuation | 3F |
| 5 | Side-marker lamp, actuation | 10F |
| 6 | License plate lamp, actuation | 24J |
| 6 | License plate lamp, actuation | 30J |
| 7 | Door rotary tumbler switch, status | 18G |
| 8 | Circuit 15, status | 17E |
| 9 | Instrument cluster message, request | 18C |
| 9 | Instrument cluster message, request | 22B |
| A1 | Instrument cluster | 20C |
| B38/2 | Rain/light sensor with additional functions | 13F |
| B38/2b2 | Light sensor | 13F |
| CAN B | Interior CAN | 17H |
| CAN B | Interior CAN | 17E |
| CAN B | Interior CAN | 21G |
| CAN B | Interior CAN | 21F |
| CAN HMI | User interface CAN | 19A |
| CAN PER | Peripherals CAN | 8A |
| CAN PER | Peripherals CAN | 14A |
| Code 460 | Canada version | 1F |
| Code 460 | Canada version | 10F |
| Code 494 | USA version | 1F |
| Code 494 | USA version | 10F |
| Code 550 | Trailer hitch | 22H |
| Code 631 | Static LED headlamp, left-hand traffic | 1C |
| Code 631 | Static LED headlamp, left-hand traffic | 10C |
| Code 632 | Static LED headlamp, right-hand traffic | 1C |
| Code 632 | Static LED headlamp, right-hand traffic | 10C |
| Code P35 | LED 1ight package | 1C |
| Code P35 | LED 1ight package | 10C |
| E1 | Left front lamp unit | 9H |
| E19/1 | Left 1icense plate lamp | 29J |
| E19/2 | Right 1icense plate lamp | 31J |
| E1e27 | Left position light and daytime running light | 9J |
| E1e28 | Inner left position light and daytime running light | 10E |
| E1e29 | Outer left position light and daytime running light | 10E |
| E1e6 | Left front side-marker lamp | 10F |
| E1n9 | Left headlamp control unit | 9D |
| E2 | Right front lamp unit | 4H |
| E2e27 | Right position light and daytime running light | 3J |
| E2e28 | Inner right position light and daytime running light | 2E |
| E2e29 | Outer right position light and daytime running light | 2E |
| E2e6 | Right front side-marker lamp | 2F |
| E2n9 | Right headlamp control unit | 3C |
| E3 | Left rear lamp unit | 27G |
| E3/1 | Inner left rear lamp unit | 27G |
| E3/1e2 | Left inside taillight | 27G |
| E3e2 | Left taillamp and parking lamp | 27G |
| E4 | Right rear lamp unit | 32G |
| E4/1 | Inner right rear lamp unit | 32G |
| E4/1e2 | Inner right taillamp | 32G |
| E4e2 | Right taillamp and parking lamp | 32G |
| Flex E | Chassis FlexRay | 14B |
| H4/61 | Instrument cluster speaker | 19B |
| LIN B16 | Rain and 1ight sensor LIN | 15F |
| N10/6 | Front SAM control unit | 17F |
| N10/8 | Rear SAM control unit | 24D |
| N28/1 | Trailer recognition control unit | 22J |
| N30/4 | Electronic Stability Program control unit | 13C |
| N69/1 | Left front door control unit | 17J |
| N73 | Electronic ignition switch control unit | 17A |
| S1 | Exterior lights switch | 19H |
| U493 | Valid for halogen lamp unit | 4K |
| U493 | Valid for halogen lamp unit | 8K |
| X58 | Trailer socket | 25J |
