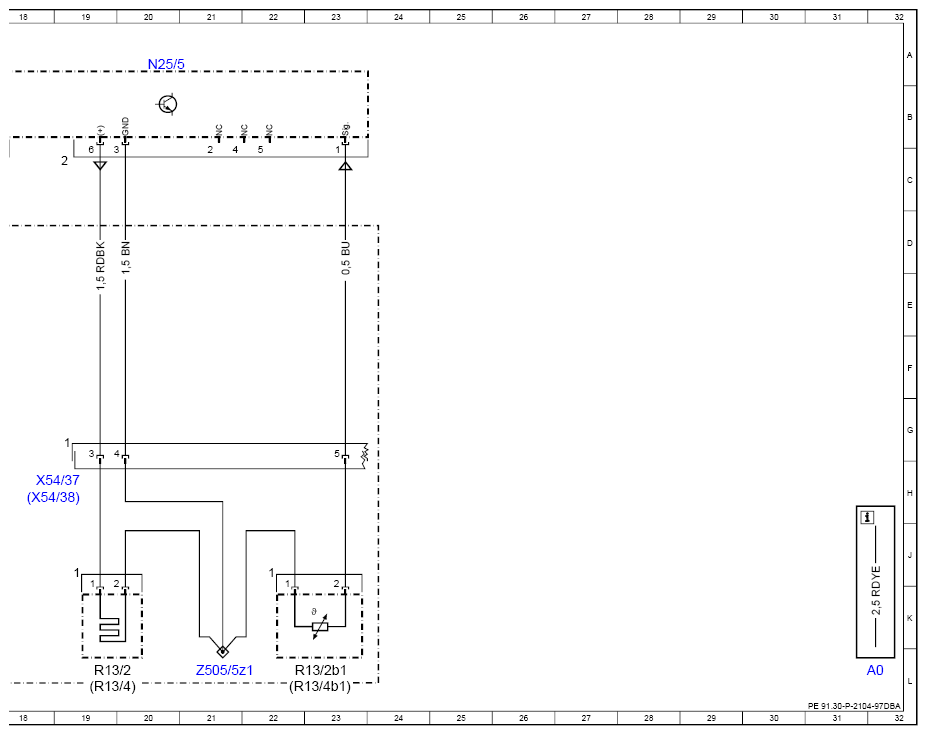

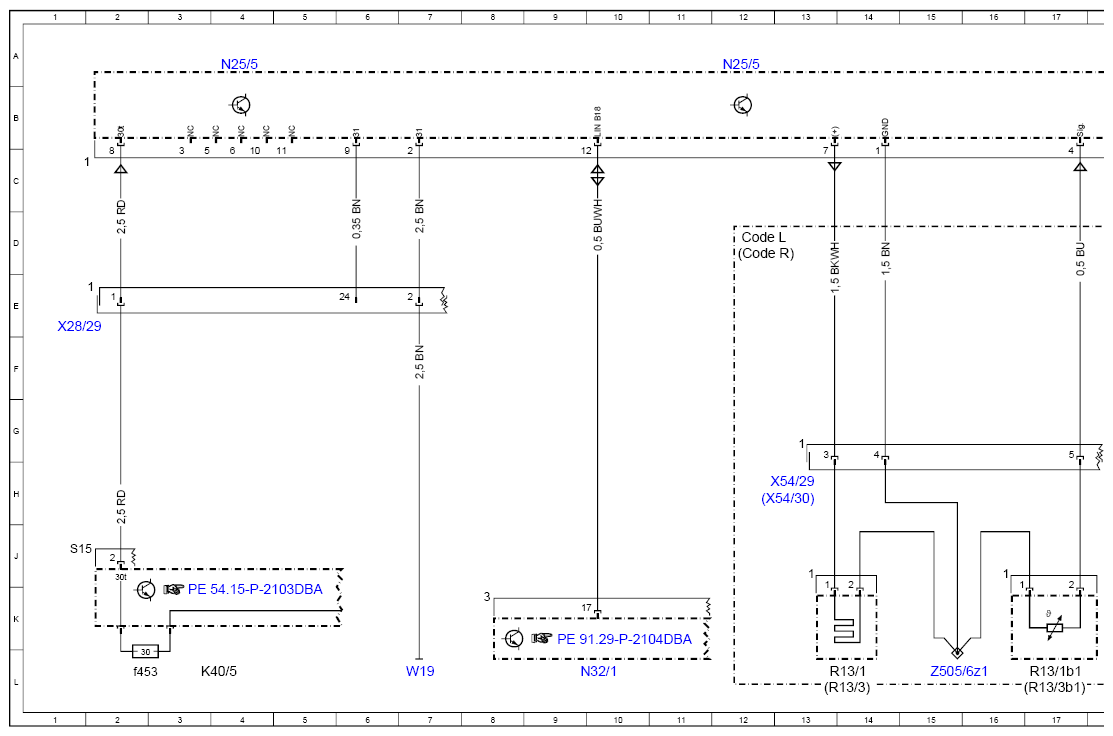

Wiring Diagram For Seat Heater Control Unit - PE91.30-P-2104-97DBA
Model 213 up to model year 2021 with code 902 (Seat heater Plus for driver and front passenger) Control unit N25/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| Code 902 | Seat heater Plus for driver and front passenger | - |
| Code L | LEFT-HAND DRIVE | 12D |
| Code R | RIGHT-HAND DRIVE | 12D |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f453 | Fuse 453 | 2L |
| N25/5 | Driver seat heater control unit | 4A |
| N25/5 | Driver seat heater control unit | 12A |
| N25/5 | Driver seat heater control unit | 20A |
| N32/1 | Driver seat control unit | 10L |
| R13/1 | Left front seat cushion heater pad | 14L |
| R13/1b1 | Left front seat sitting surface heater pad temperature sensor | 17L |
| R13/2 | Left front seat backrest heater pad | 19L |
| R13/2b1 | Left front seat backrest heater pad temperature sensor | 23L |
| R13/3 | Right front seat cushion heater pad | 13L |
| R13/3b1 | Right front seat sitting surface heater pad temperature sensor | 17L |
| R13/4 | Right front seat backrest heater pad | 19L |
| R13/4b1 | Right front seat backrest heater pad temperature sensor | 23L |
| W19 | Right front seat crossmember ground point | 7L |
| X28/29 | Frame floor assembly/driver seat electrical connector | 1E |
| X54/29 | Driver seat heater feed electrical connector | 13H |
| X54/30 | Front passenger seat heater feed electrical connector | 13H |
| X54/37 | Left front seat backrest heater pad electrical connector | 19H |
| X54/38 | Right front seat backrest heater pad electrical connector | 18H |
| Z505/5z1 | Ground connection connector sleeve | 21L |
| Z505/6z1 | Ground connection connector sleeve | 15L |
