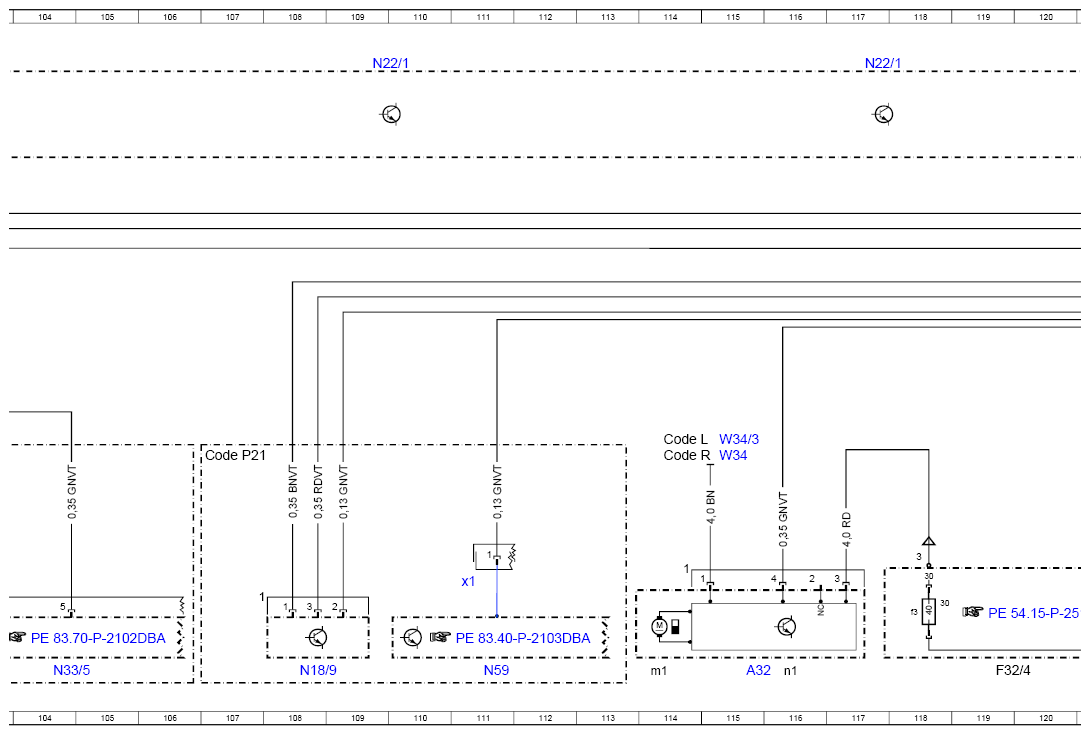

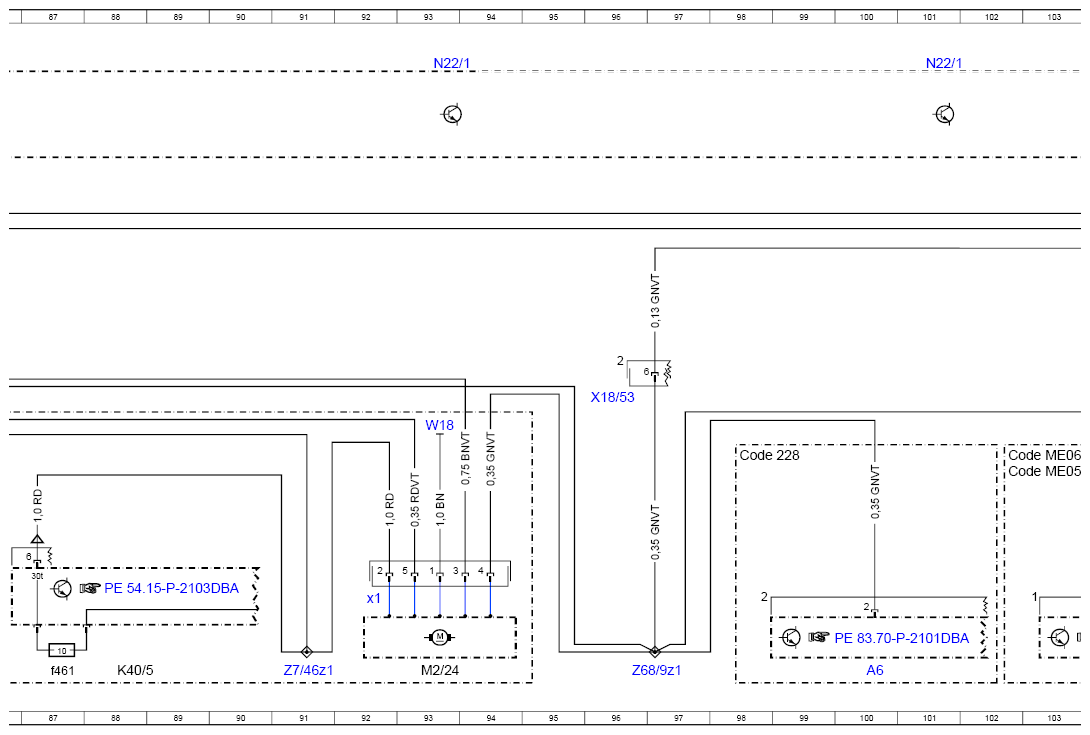

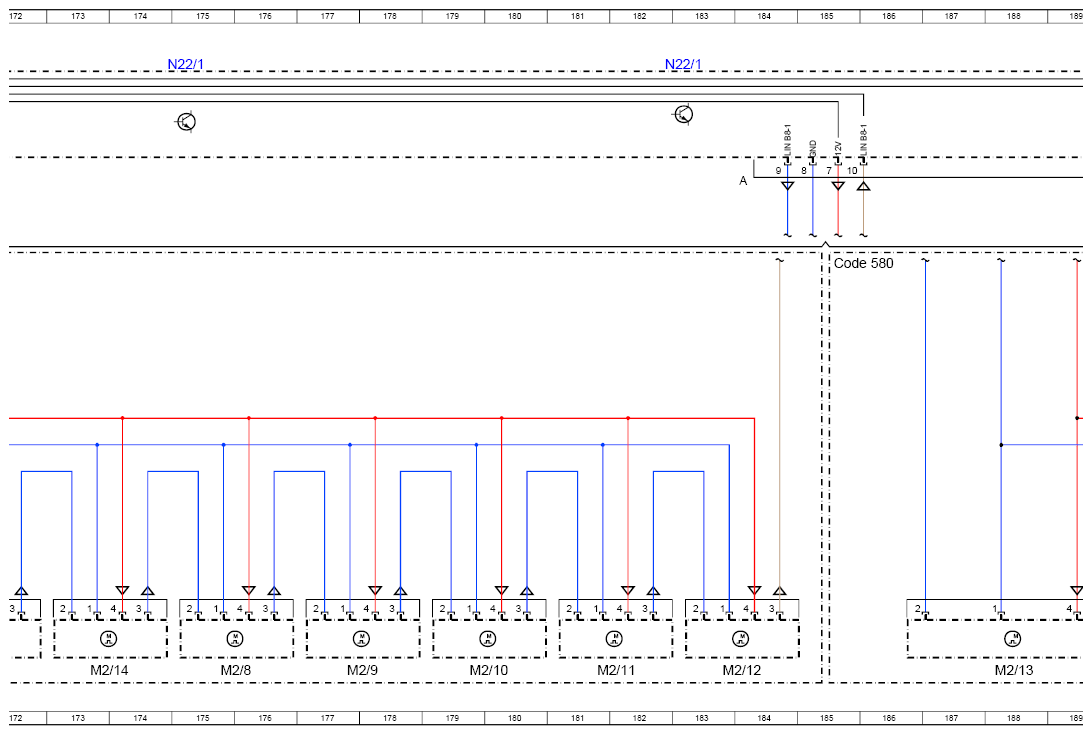

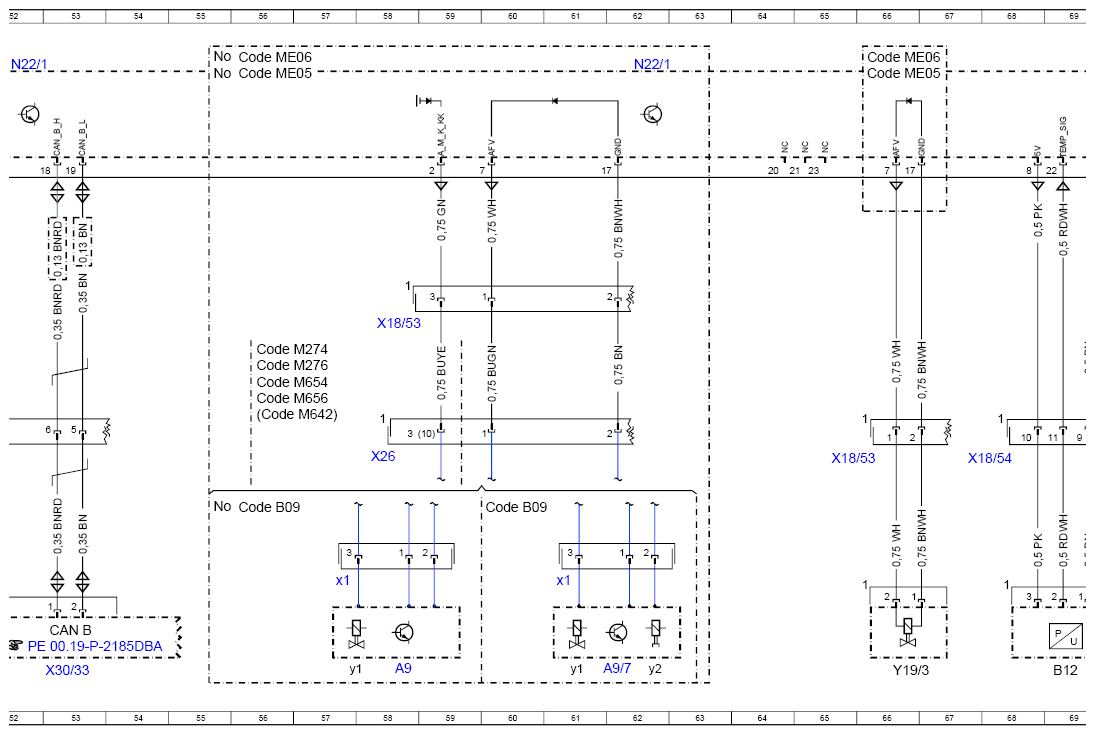

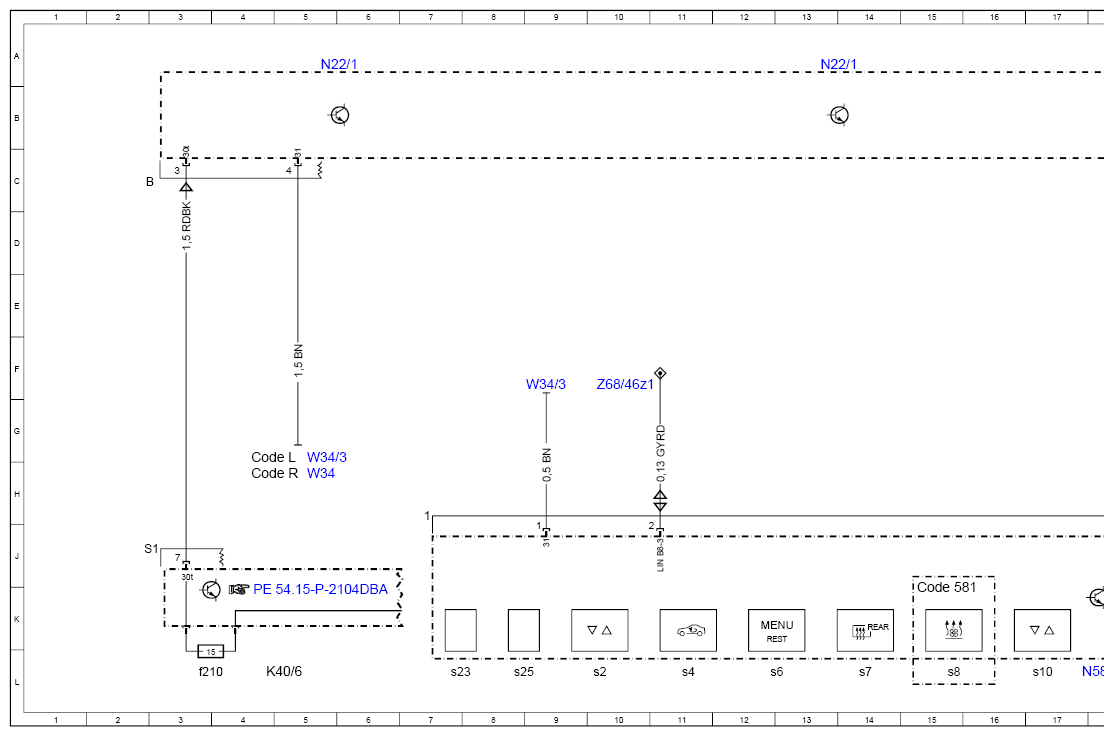

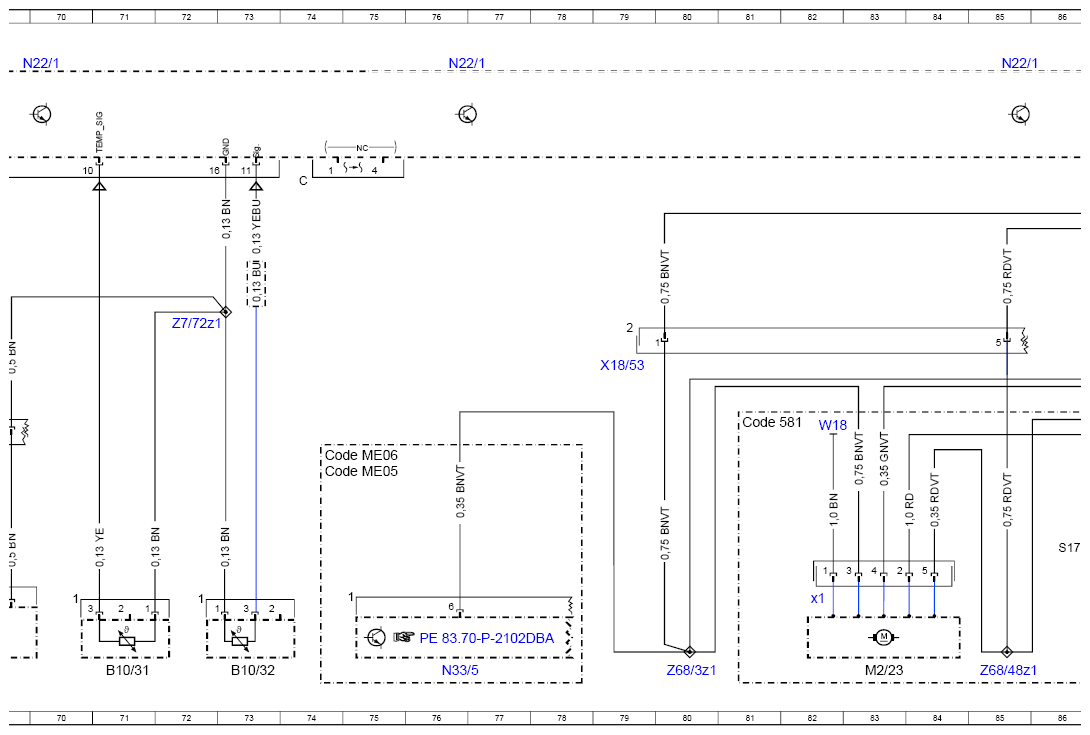

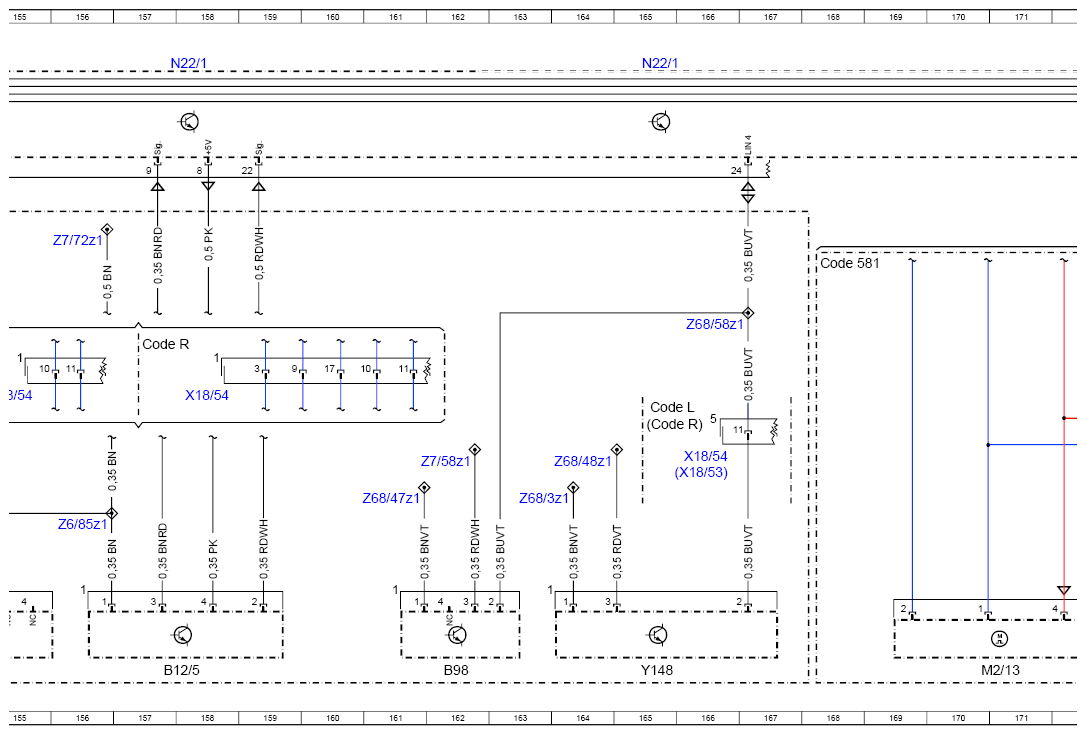

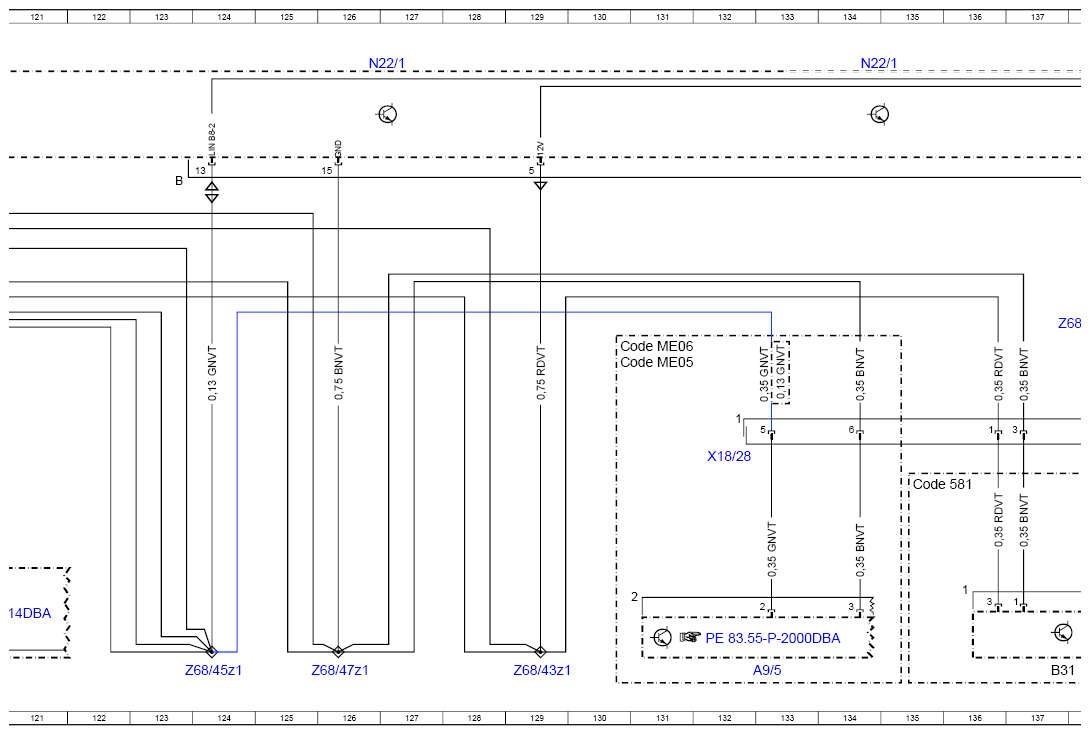

Wiring Diagram Of Automatic Air Conditioning (AAC) Control Unit - PE83.40-P-2101-97DBA
Model 213 up to model year 2021
with code 580 (Air-conditioning system) with code 581 (Automatic air conditioning) Control unit N22/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 226L |
| A32 | AC housing | 115L |
| A32m1 | Electronic blower motor | 114L |
| A32n1 | Blower regulator | 116L |
| A6 | Stationary heater unit | 100L |
| A6/1 | Stationary heater radio remote control receiver | 47L |
| A9 | Refrigerant compressor | 58L |
| A9/5 | Electric refrigerant compressor | 133L |
| A9/7 | Refrigerant compressor with magnetic clutch | 62L |
| A9/7x1 | Electrical connector for refrigerant compressor with magnetic clutch | 61J |
| A9/7y1 | Refrigerant compressor regulation valve | 61L |
| A9/7y2 | Refrigerant compressor magnetic clutch | 62L |
| A9x1 | Refrigerant compressor electrical connector | 57J |
| A9y1 | Refrigerant compressor regulation valve | 57L |
| B10/31 | Left side air outlet temperature sensor | 71L |
| B10/32 | Right side air outlet temperature sensor | 73L |
| B10/35 | Left footwell air outlet temperature sensor | 212L |
| B10/36 | Right footwell air outlet temperature sensor | 209L |
| B10/6 | Evaporator temperature sensor | 210L |
| B10/8 | Rear center air vent air outlet temperature sensor | 215L |
| B12 | Refrigerant pressure sensor | 69L |
| B12/4 | CO2 pressure/temperature sensor downstream of gas cooler | 154L |
| B12/5 | CO2 pressure/temperature sensor upstream of gas cooler | 157L |
| B31 | Air quality sensor | 137L |
| B98 | CO2 sensor | 162L |
| CAN B | Interior CAN | 53K |
| Code 1U6 | Refrigerant R744 | 149D |
| Code 228 | Stationary heater | 45F |
| Code 228 | Stationary heater | 98G |
| Code 401 | Seat climate control for driver and front passenger | 196E |
| Code 580 | Air conditioning | 19K |
| Code 580 | Air conditioning | 22K |
| Code 580 | Air conditioning | 185D |
| Code 581 | THERMOTRONIC automatic air conditioning | 42F |
| Code 581 | THERMOTRONIC automatic air conditioning | 15K |
| Code 581 | THERMOTRONIC automatic air conditioning | 168D |
| Code 581 | THERMOTRONIC automatic air conditioning | 135H |
| Code 581 | THERMOTRONIC automatic air conditioning | 81G |
| Code 581 | THERMOTRONIC automatic air conditioning | 213D |
| Code 581 | THERMOTRONIC automatic air conditioning | 205F |
| Code 824 | Additional parts for countries with cold temp. | 196E |
| Code 873 | Seat heater for driver and front passenger | 196E |
| Code 902 | Seat heater Plus for driver and front passenger | 196F |
| Code B09 | Refrigerant compressor with magnetic clutch | 60H |
| Code B09 | Refrigerant compressor with magnetic clutch | 56H |
| Code L | LEFT-HAND DRIVE | 4G |
| Code L | LEFT-HAND DRIVE | 114G |
| Code L | LEFT-HAND DRIVE | 149F |
| Code L | LEFT-HAND DRIVE | 165G |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 196E |
| Code M274 | SPARK-IGNITION ENGINE M274 | 56F |
| Code M274 | SPARK-IGNITION ENGINE M274 | 196D |
| Code M276 | SPARK-IGNITION ENGINE M276 | 56F |
| Code M642 | DIESEL ENGINE 0M642 | 56G |
| Code M642 | DIESEL ENGINE 0M642 | 196F |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 56F |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 196F |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 56G |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 196G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 56A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 66A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 74H |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 102H |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 130F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 66A |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 130F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 102G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 74G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 56A |
| Code P21 | AIR-BALANCE package | 107G |
| Code R | RIGHT-HAND DRIVE | 4H |
| Code R | RIGHT-HAND DRIVE | 114G |
| Code R | RIGHT-HAND DRIVE | 157F |
| Code R | RIGHT-HAND DRIVE | 165G |

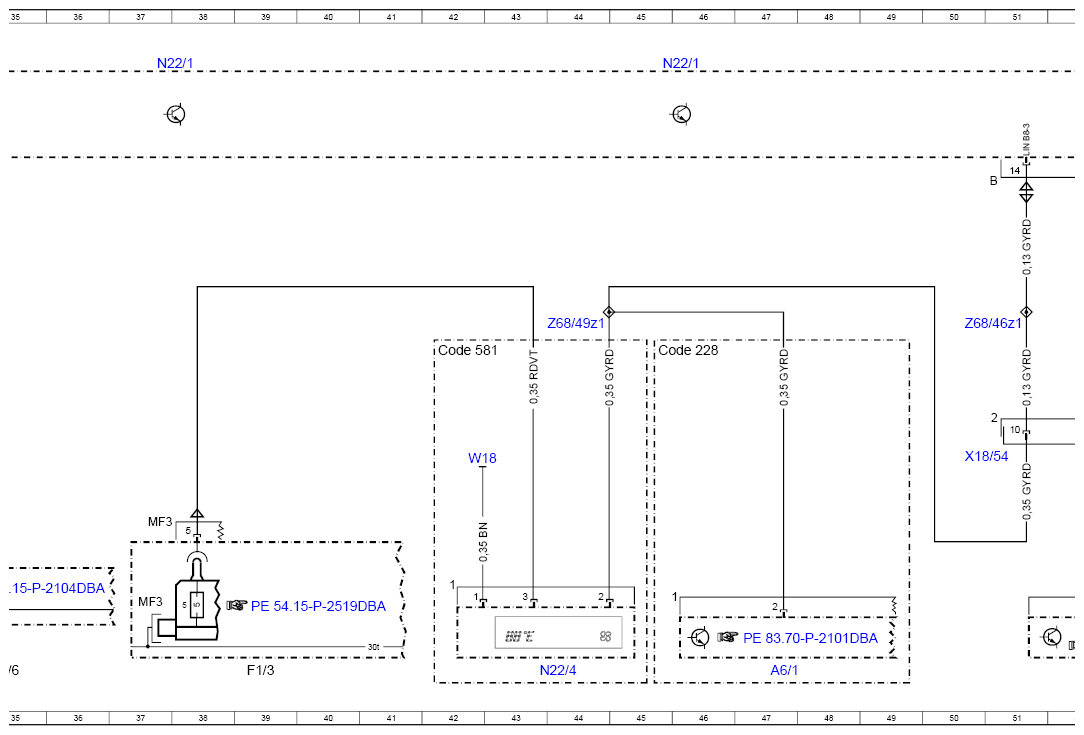

| F1/3 | Passenger-side A-pillar fuse box | 39L |
| F1/3MF3 | Multiple fuse 3 | 37K |
| F32/4 | Vehicle interior prefuse box | 202L |
| F32/4 | Vehicle interior prefuse box | 119L |
| F32/4f3 | Fuse 3 | 118K |
| F32/4f5 | Fuse 5 | 201K |
| K40/5 | Rear fuse and relay module | 88L |
| K40/5f461 | Fuse 461 | 87L |
| K40/6 | Driver-side fuse and relay module | 5L |
| K40/6 | Driver-side fuse and relay module | 35L |
| K40/6f209 | Fuse 209 | 33L |
| K40/6f210 | Fuse 210 | 3L |

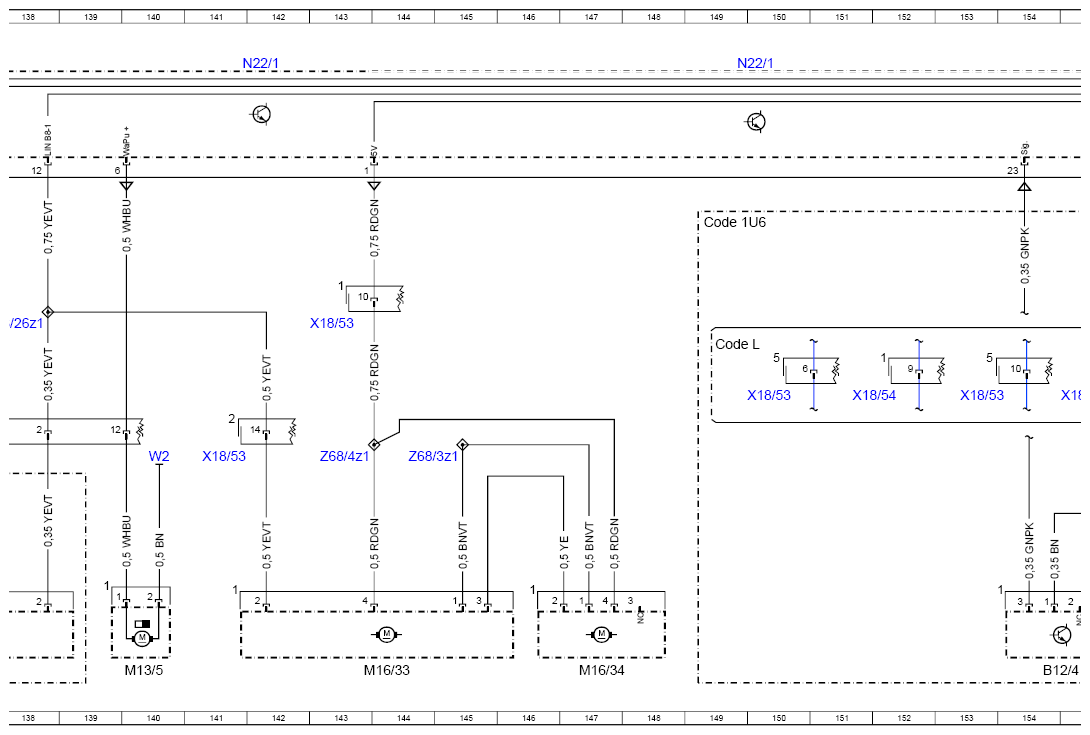

| M13/5 | Coolant circulation pump | 140L |
| M16/33 | Left B-pillar air distribution actuator motor | 144L |
| M16/34 | Right B-pillar air distribution actuator motor | 147L |
| M2/10 | Rear blend air flap actuator motor | 179L |
| M2/11 | Left footwell vent/center air vent/side air vent and rear vent flap actuator motor | 181L |
| M2/12 | Right footwell vent/center air vent and side air vent flap actuator motor | 183L |
| M2/13 | Fresh air/ram air/air recirculation flap actuator motor | 171L |
| M2/13 | Fresh air/ram air/air recirculation flap actuator motor | 188L |
| M2/14 | Defroster/footwell/center air vent flap actuator motor | 173L |
| M2/14 | Defroster/footwell/center air vent flap actuator motor | 191L |
| M2/23 | Left booster blower | 83L |
| M2/23x1 | Left booster blower electrical connector | 82K |
| M2/24 | Right booster blower | 93L |
| M2/24x1 | Right booster blower electrical connector | 92K |
| M2/8 | Left blending air flap actuator | 175L |
| M2/8 | Left blending air flap actuator | 193L |
| M2/9 | Right blending air flap actuator | 177L |
| M2/9 | Right blending air flap actuator | 195L |
| N18/9 | Driver side air vent ionizer | 108L |
| N22/1 | Climate control, control unit | 5A |
| N22/1 | Climate control, control unit | 13A |
| N22/1 | Climate control, control unit | 62A |
| N22/1 | Climate control, control unit | 37A |
| N22/1 | Climate control, control unit | 52A |
| N22/1 | Climate control, control unit | 76A |
| N22/1 | Climate control, control unit | 70A |
| N22/1 | Climate control, control unit | 22A |
| N22/1 | Climate control, control unit | 30A |
| N22/1 | Climate control, control unit | 134A |
| N22/1 | Climate control, control unit | 149A |
| N22/1 | Climate control, control unit | 183A |
| N22/1 | Climate control, control unit | 191A |
| N22/1 | Climate control, control unit | 200A |
| N22/1 | Climate control, control unit | 45A |
| N22/1 | Climate control, control unit | 85A |
| N22/1 | Climate control, control unit | 93A |
| N22/1 | Climate control, control unit | 101A |
| N22/1 | Climate control, control unit | 126A |
| N22/1 | Climate control, control unit | 142A |
| N22/1 | Climate control, control unit | 109A |
| N22/1 | Climate control, control unit | 117A |
| N22/1 | Climate control, control unit | 158A |
| N22/1 | Climate control, control unit | 206A |
| N22/1 | Climate control, control unit | 165A |
| N22/1 | Climate control, control unit | 175A |
| N22/1 | Climate control, control unit | 215A |
| N22/4 | Rear air conditioning operating unit | 44L |
| N33/5 | High-voltage PTC heater | 104L |
| N33/5 | High-voltage PTC heater | 76L |

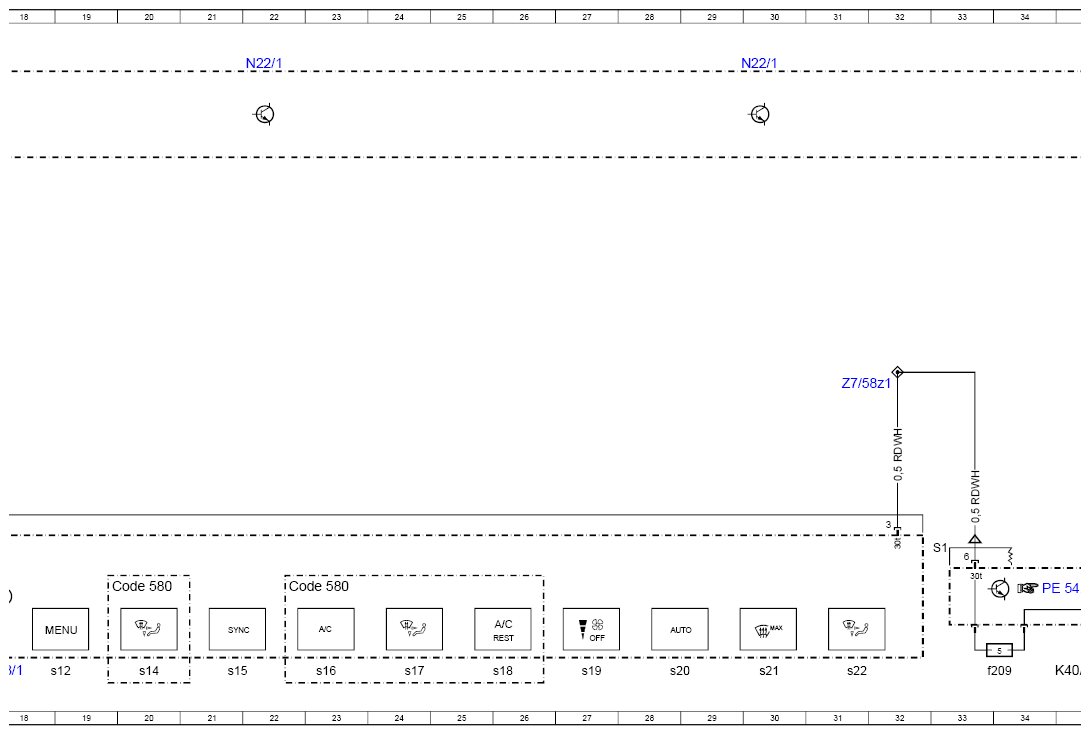

| N58/1 | Climate control operating unit | 18L |
| N58/1s10 | Right temperature selection button | 17L |
| N58/1s12 | Climate control menu button | 19L |
| N58/1s14 | Air distribution button, left | 20L |
| N58/1s15 | "SYNC" button | 21L |
| N58/1s16 | "A/C" button | 23L |
| N58/1s17 | Air distribution button, right | 24L |
| N58/1s18 | Button "A/C" and residual heat on/off | 26L |
| N58/1s19 | Blower button, front | 27L |
| N58/1s2 | Left temperature selection button | 10L |
| N58/1s20 | AUTO button, front | 28L |
| N58/1s21 | Defrosting button | 30L |
| N58/1s22 | Air distribution button | 31L |
| N58/1s23 | Pre-air conditioning button | 7L |
| N58/1s25 | "OFF" and climate control menu button | 8L |
| N58/1s4 | Air recirculation mode button | 11L |
| N58/1s6 | Climate control menu and residual heat on/off button | 12L |
| N58/1s7 | Rear window heater button | 14L |
| N58/1s8 | Stationary heater button | 15L |
| N59 | Perfume atomizer generator | 111L |
| N59x1 | Perfume atomizer generator electrical connector | 111J |

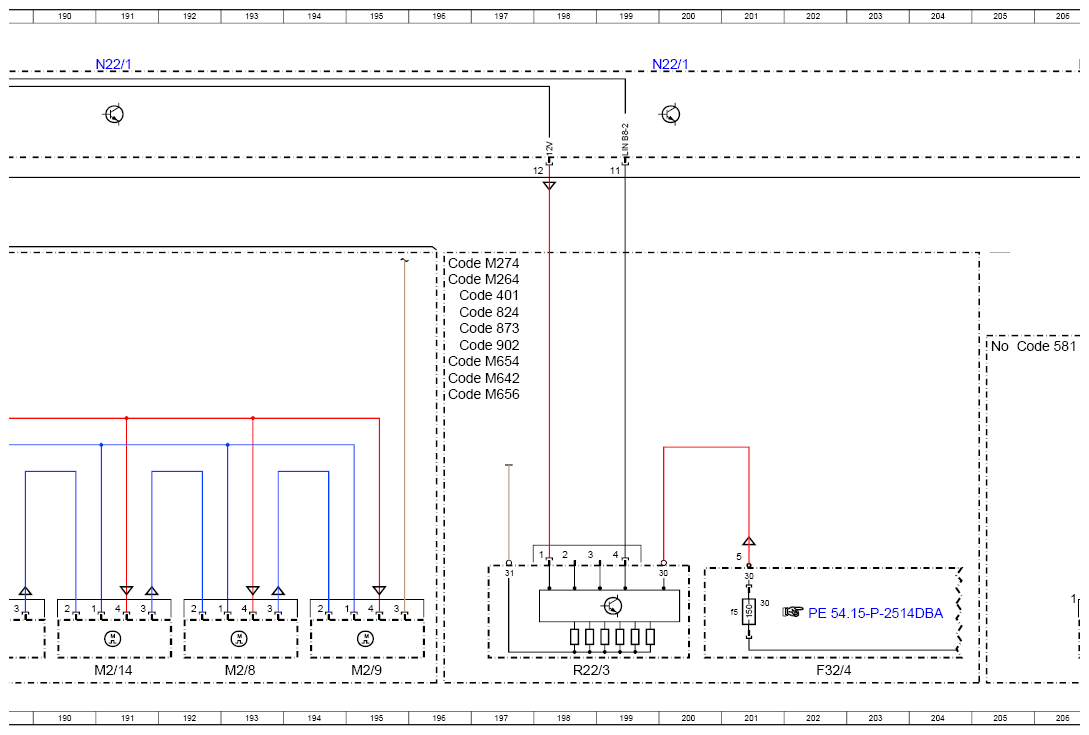

| R22/3 | PTC heater booster | 198L |

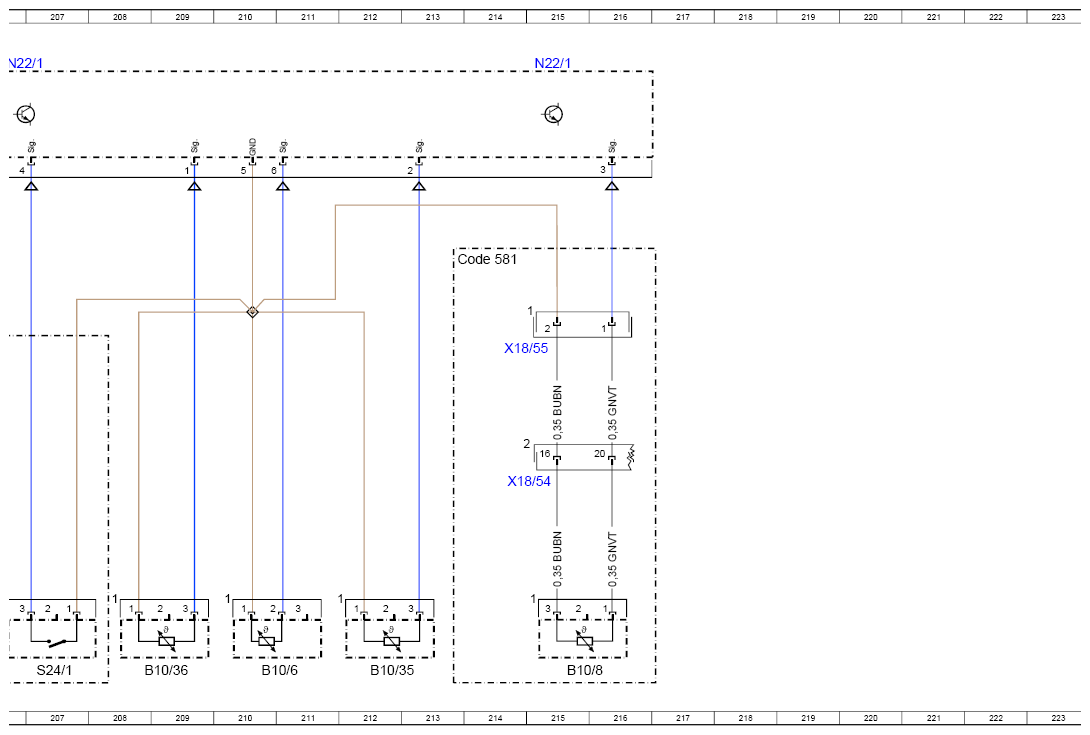

| S24/1 | Central air distribution position detection microswitch | 207L |
| W18 | Left front seat crossmember ground point | 42H |
| W18 | Left front seat crossmember ground point | 82G |
| W18 | Left front seat crossmember ground point | 93G |
| W2 | Right front ground point (at lamp unit) | 140G |
| W34 | Left footwell ground point | 5H |
| W34 | Left footwell ground point | 115G |
| W34/3 | Right footwell ground point | 9F |
| W34/3 | Right footwell ground point | 5G |
| W34/3 | Right footwell ground point | 115G |
| X18/28 | Left cockpit/engine compartment electrical connector | 132G |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 65H |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 58E |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 96G |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 79F |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 141G |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 143E |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 150G |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 153G |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 166H |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 68H |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 51G |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 158G |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 166G |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 152G |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 155G |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 215H |
| X18/55 | Center console rear compartment temperature sensor electrical connector | 214F |
| X26 | Engine wiring harness/engine compartment electrical connector | 58G |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 53L |
| Y148 | CO2 expansion valve | 165L |
| Y19/3 | Front evaporator shutoff valve | 66L |
| Z6/85z1 | Sensor ground connection connector sleeve | 156J |
| Z68/26z1 | Climate control LIN 1 connector sleeve | 138E |
| Z68/3z1 | A/C control LIN ground connection connector sleeve, vehicle interior | 144G |
| Z68/3z1 | A/C control LIN ground connection connector sleeve, vehicle interior | 80L |
| Z68/3z1 | A/C control LIN ground connection connector sleeve, vehicle interior | 163H |
| Z68/43z1 | A/C control LIN 2 power supply connector sleeve, cockpit | 129L |
| Z68/45z1 | A/C LIN 2 data (COC) | 124L |
| Z68/46z1 | A/C control LIN 3 data line connector sleeve, cockpit | 10F |
| Z68/46z1 | A/C control LIN 3 data line connector sleeve, cockpit | 51E |
| Z68/47z1 | A/C control LIN ground connection connector sleeve, cockpit | 126L |
| Z68/47z1 | A/C control LIN ground connection connector sleeve, cockpit | 161H |
| Z68/48z1 | A/C control LIN 2 power supply connector sleeve, vehicle interior | 85L |
| Z68/48z1 | A/C control LIN 2 power supply connector sleeve, vehicle interior | 164H |
| Z68/49z1 | A/C control LIN 3 data line connector sleeve, vehicle interior | 44E |
| Z68/4z1 | A/C control LIN 1 power supply connector sleeve, vehicle interior | 143G |
| Z68/58z1 | Climate control LIN 4 data line connector sleeve, cockpit | 166E |
| Z68/9z1 | A/C control LIN 2 data line connector sleeve, vehicle interior | 96L |
| Z7/46z1 | Tml. 30 connector sleeve | 91L |
| Z7/58z1 | Tml. 30 connector sleeve | 31F |
| Z7/58z1 | Tml. 30 connector sleeve | 162H |
| Z7/72z1 | Sensor ground connector sleeve | 72E |
| Z7/72z1 | Sensor ground connector sleeve | 156D |
