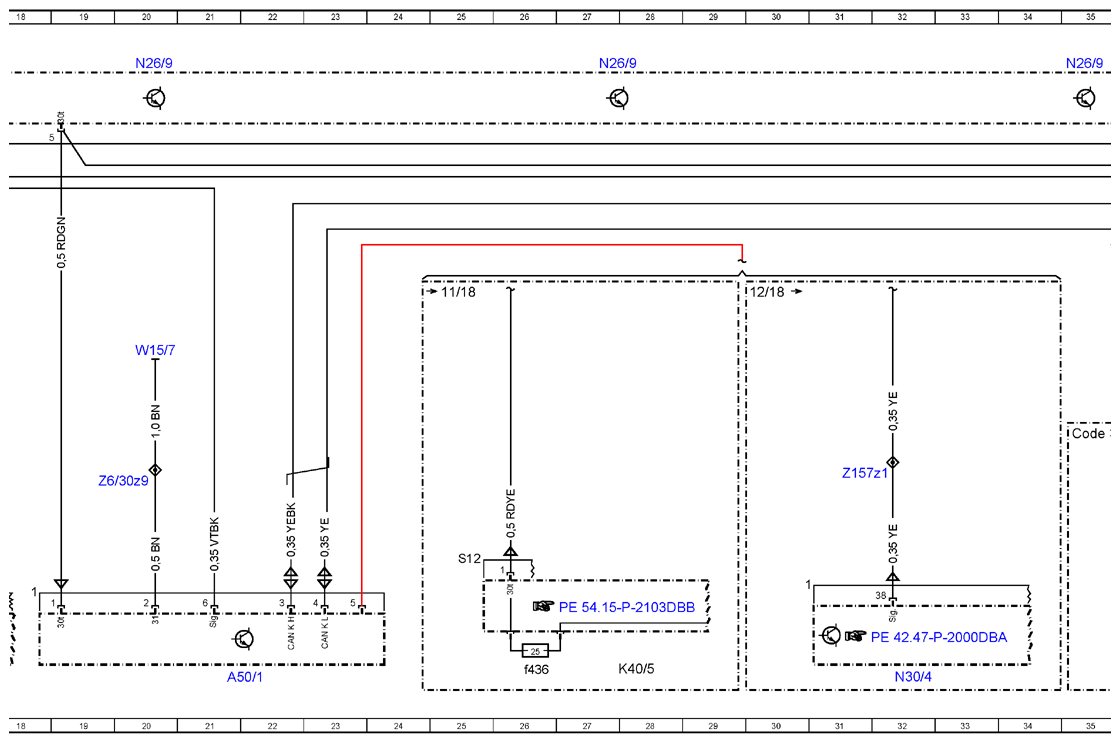

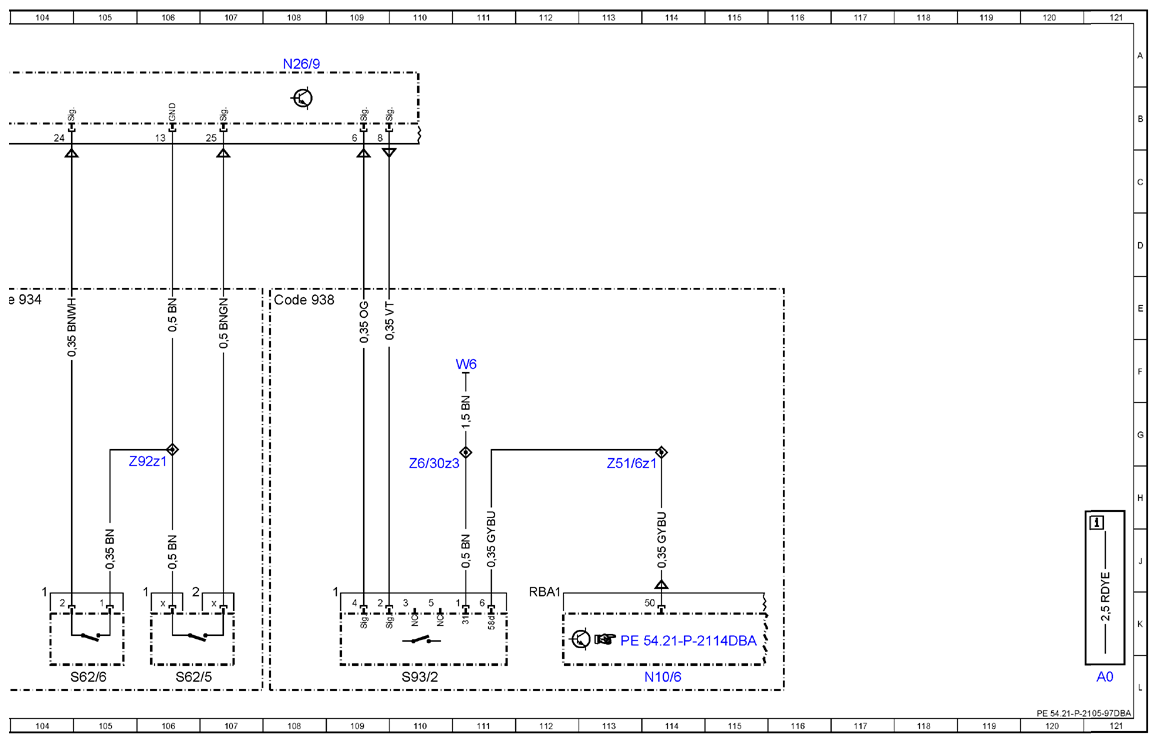

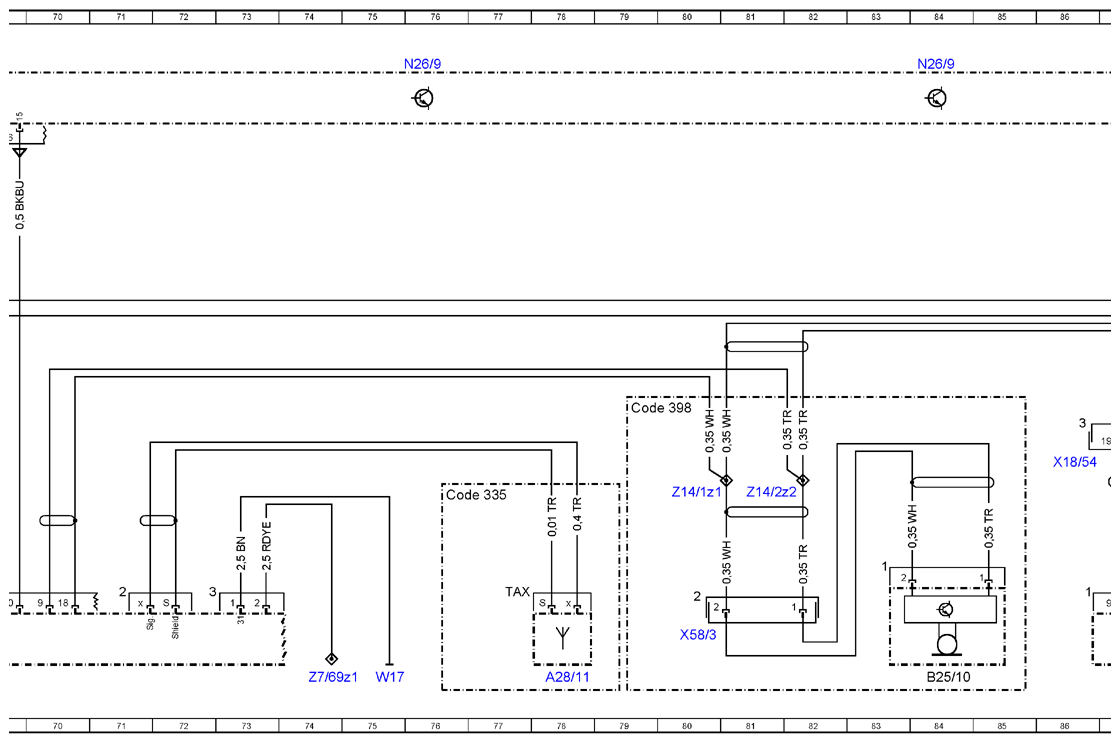

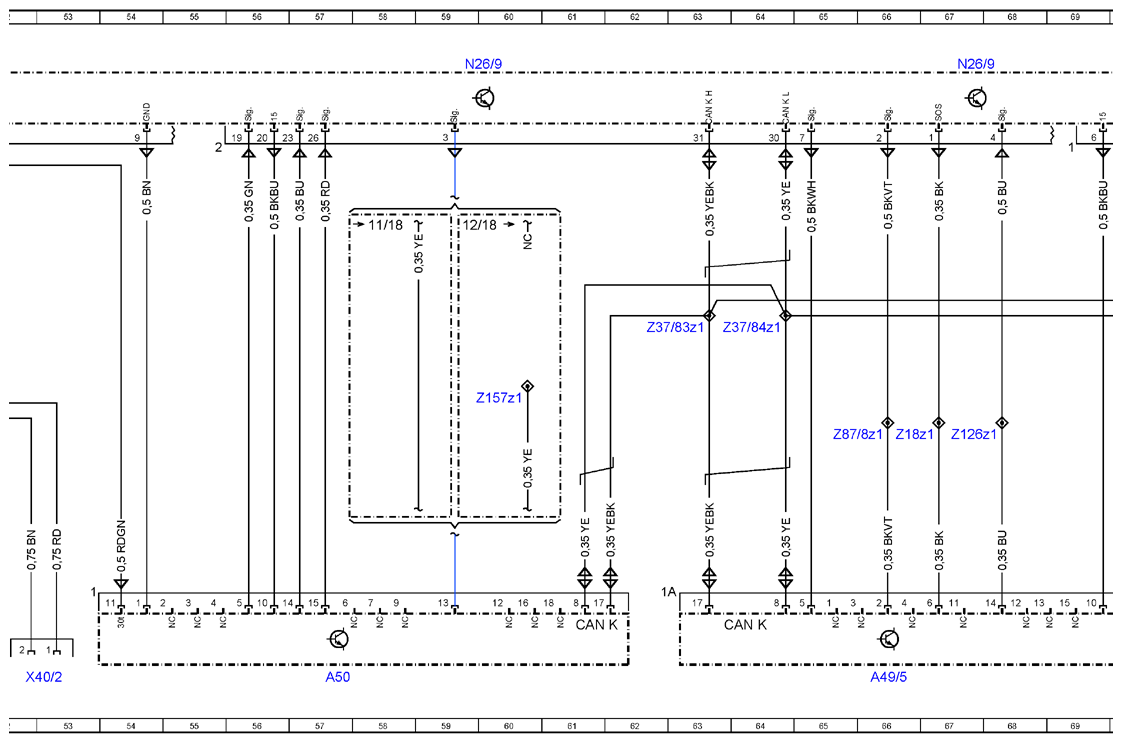

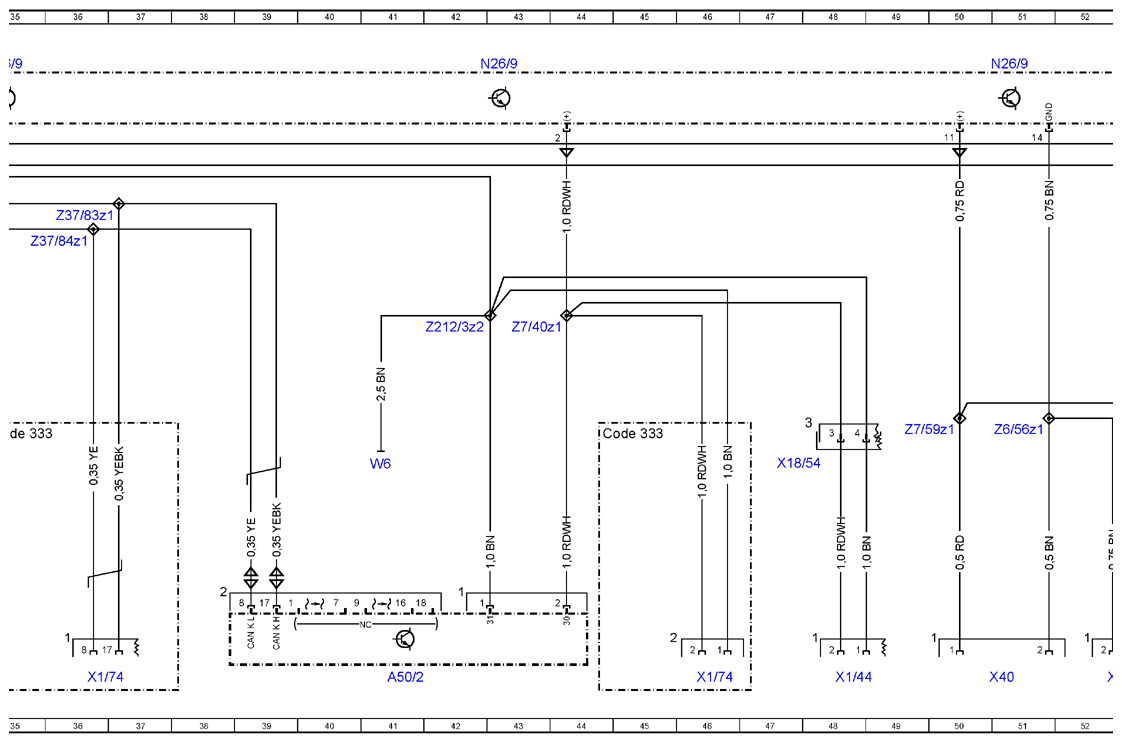

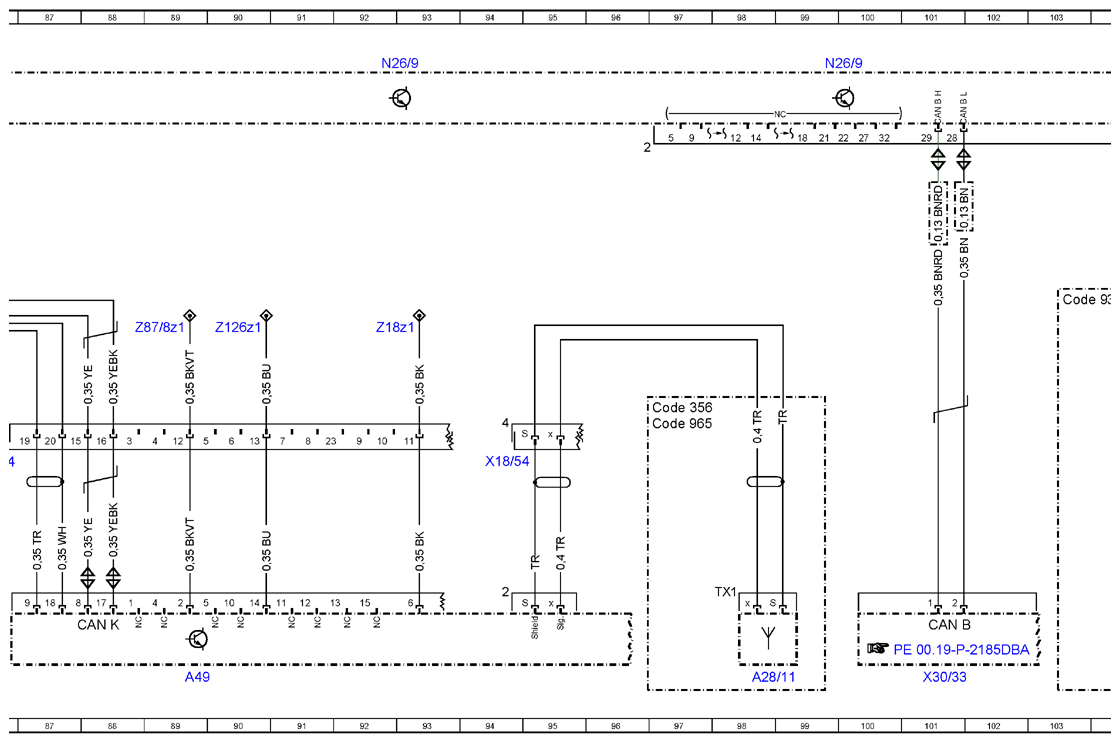

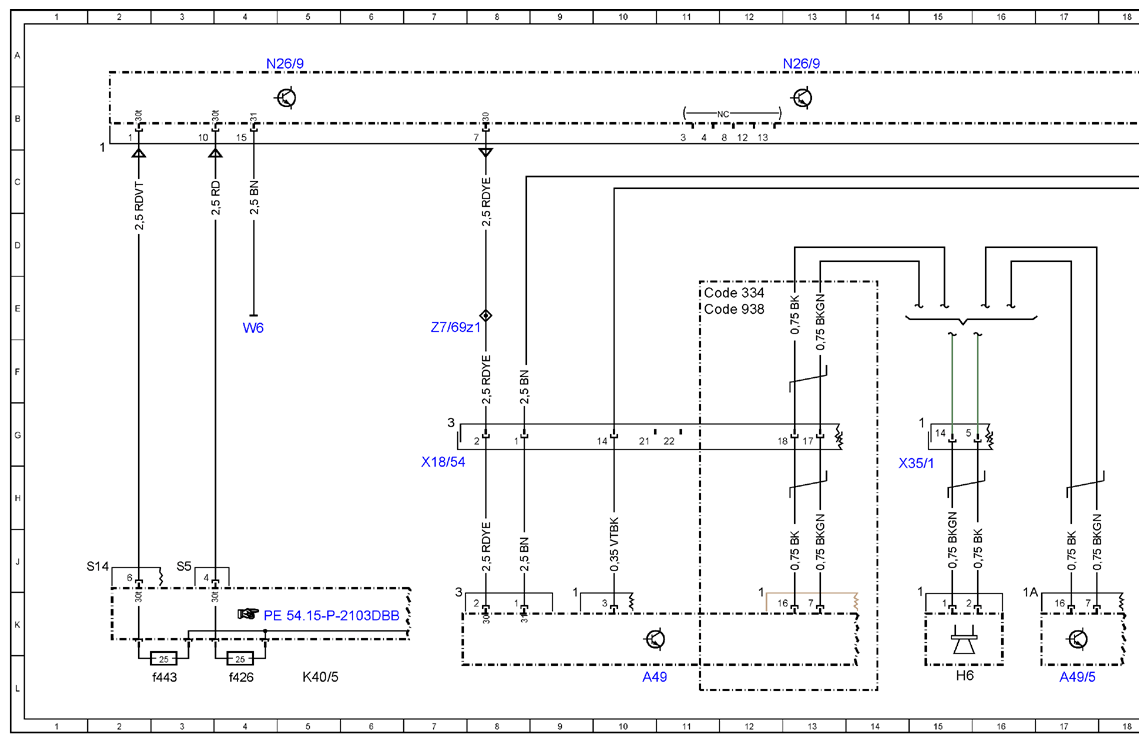

Wiring Diagram, Special Vehicle Multifunction Control Unit (SVMCU (MSS)) - PE54.21-P-2105-97DBA
Model 213 up to model year 2021 with code 965 (Taxi/rental car - electrical pre-installation) Control unit N26/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 121L |
| A28/11 | Multifunction antenna | 78L |
| A28/11 | Multifunction antenna | 98L |
| A49 | Two-way radio | 89L |
| A49 | Two-way radio | 10L |
| A49/5 | Radio data transmission two-way radio | 17L |
| A49/5 | Radio data transmission two-way radio | 66L |
| A50 | Taximeter | 57L |
| A50/1 | Mirror taximeter | 21L |
| A50/2 | Card reader and printer | 41L |
| B25/10 | Taxi two-way radio microphone | 84L |
| CAN B | Interior CAN | 101K |
| CAN K | Multifunction CAN | 61K |
| CAN K | Multifunction CAN | 88K |
| CAN K | Multifunction CAN | 64K |
| Code 333 | Taxi accessories console | 44G |
| Code 333 | Taxi accessories console | 35G |
| Code 334 | Two-way radio bracket in glove compartment | 11E |
| Code 335 | Two-way radio bracket in trunk | 76H |
| Code 356 | Radio frequency antenna on center rear roof | 97G |
| Code 398 | Panoramic roof with MAGIC SKY CONTROL | 79G |
| Code 934 | Taxi emergency alarm system | 103E |
| Code 938 | Hands-free system | 11E |
| Code 938 | Hands-free system | 108E |
| Code 965 | Taxi/rental car - Pre-installation | 97G |
| Code 965 | Taxi/rental car - Pre-installation | |
| H6 | Taxi two-way radio speaker | 15L |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5 | Rear fuse and relay module | 28L |
| K40/5f426 | Fuse 426 | 4L |
| K40/5f436 | Fuse 436 | 26L |
| K40/5f443 | Fuse 443 | 3L |
| N10/6 | Front SAM control unit | 114L |
| N26/9 | Special-purpose vehicle multifunction control unit | 4A |
| N26/9 | Special-purpose vehicle multifunction control unit | 108A |
| N26/9 | Special-purpose vehicle multifunction control unit | 13A |
| N26/9 | Special-purpose vehicle multifunction control unit | 20A |
| N26/9 | Special-purpose vehicle multifunction control unit | 35A |
| N26/9 | Special-purpose vehicle multifunction control unit | 43A |
| N26/9 | Special-purpose vehicle multifunction control unit | 51A |
| N26/9 | Special-purpose vehicle multifunction control unit | 59A |
| N26/9 | Special-purpose vehicle multifunction control unit | 67A |
| N26/9 | Special-purpose vehicle multifunction control unit | 76A |
| N26/9 | Special-purpose vehicle multifunction control unit | 84A |
| N26/9 | Special-purpose vehicle multifunction control unit | 92A |
| N26/9 | Special-purpose vehicle multifunction control unit | 99A |
| N26/9 | Special-purpose vehicle multifunction control unit | 27A |
| N30/4 | Electronic Stability Program control unit | 32L |
| S62/5 | Emergency alarm system "Cancel" button | 106L |
| S62/6 | Emergency alarm system "Trigger" button | 105L |
| S93/2 | Two-way radio switch | 110L |
| W15/7 | Right front footwell ground point | 20F |
| W17 | Right rear seat ground point | 75L |
| W6 | Left wheel arch trunk ground point | 4E |
| W6 | Left wheel arch trunk ground point | 41H |
| W6 | Left wheel arch trunk ground point | 111F |
| X1/44 | Taxi peripheral device electrical connector | 48L |
| X1/74 | Taxi accessory console electrical connector | 46L |
| X1/74 | Taxi accessory console electrical connector | 36L |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 7H |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 86H |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 94G |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 47H |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 101L |
| X35/1 | Driver door electrical connector | 15H |
| X40 | Roof sign lamp electrical connector | 51L |
| X40/2 | International roof sign electrical connector | 52L |
| X58/3 | Microphone electrical connector | 80K |
| Z126z1 | Taximeter status connector sleeve (taxi) | 90E |
| Z126z1 | Taximeter status connector sleeve (taxi) | 67G |
| Z14/1z1 | Microphone connector sleeve (+) | 80H |
| Z14/2z2 | Microphone connector sleeve (-) | 81H |
| Z157z1 | Travel distance connector sleeve | 31H |
| Z157z1 | Travel distance connector sleeve | 60F |
| Z18z1 | Emergency alarm connector sleeve | 92E |
| Z18z1 | Emergency alarm connector sleeve | 66G |
| Z212/3z2 | Circuit 31 connector sleeve | 42E |
| Z37/83z1 | Multifunction CAN high connector sleeve | 36D |
| Z37/83z1 | Multifunction CAN high connector sleeve | 63E |
| Z37/84z1 | Multifunction CAN low connector sleeve | 36D |
| Z37/84z1 | Multifunction CAN low connector sleeve | 64E |
| Z51/6z1 | Circuit 58d vehicle interior connector sleeve | 113H |
| Z6/30z3 | Circuit 31 connector sleeve | 11 OH |
| Z6/30z9 | Circuit 31 connector sleeve | 20H |
| Z6/56z1 | Circuit 31 connector sleeve | 51G |
| Z7/40z1 | Tml. 30 connector sleeve | 43E |
| Z7/59z1 | Circuit 30 power supply connector sleeve | 49G |
| Z7/69z1 | Circuit 30 power supply connector sleeve (two-way radio) | 7E |
| Z7/69z1 | Circuit 30 power supply connector sleeve (two-way radio) | 74L |
| Z87/8z1 | Two-way radio cut-in connector sleeve | 89E |
| Z87/8z1 | Two-way radio cut-in connector sleeve | 65G |
| Z92z1 | Taxi emergency alarm connector sleeve | 106G |
