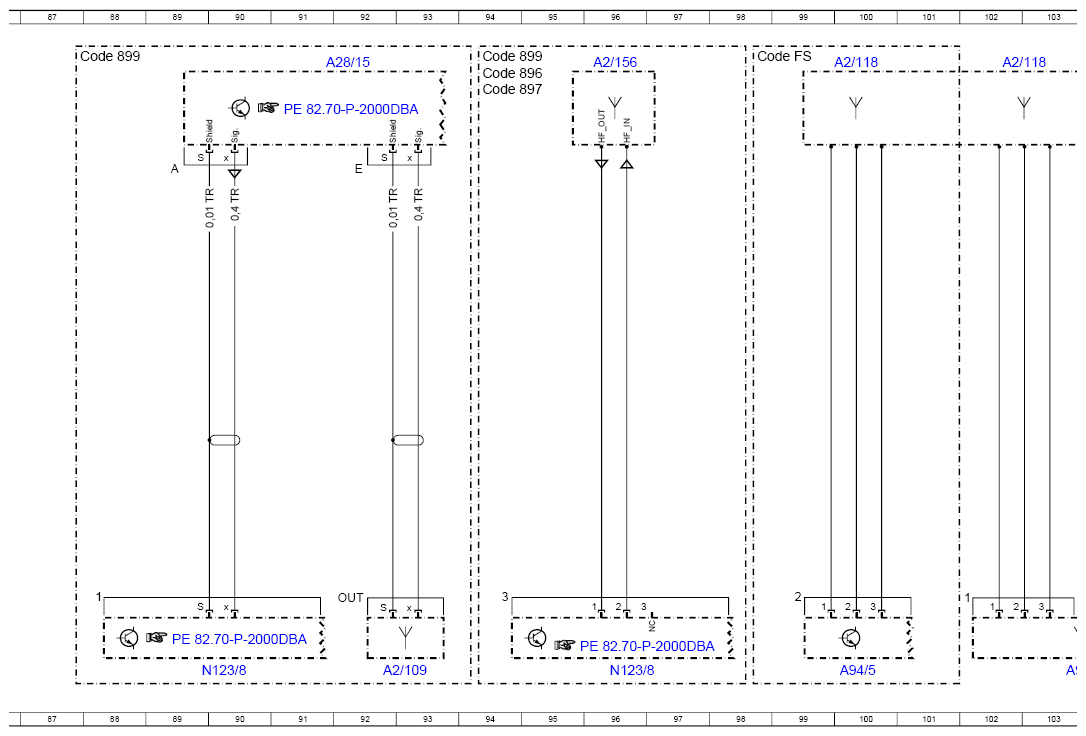

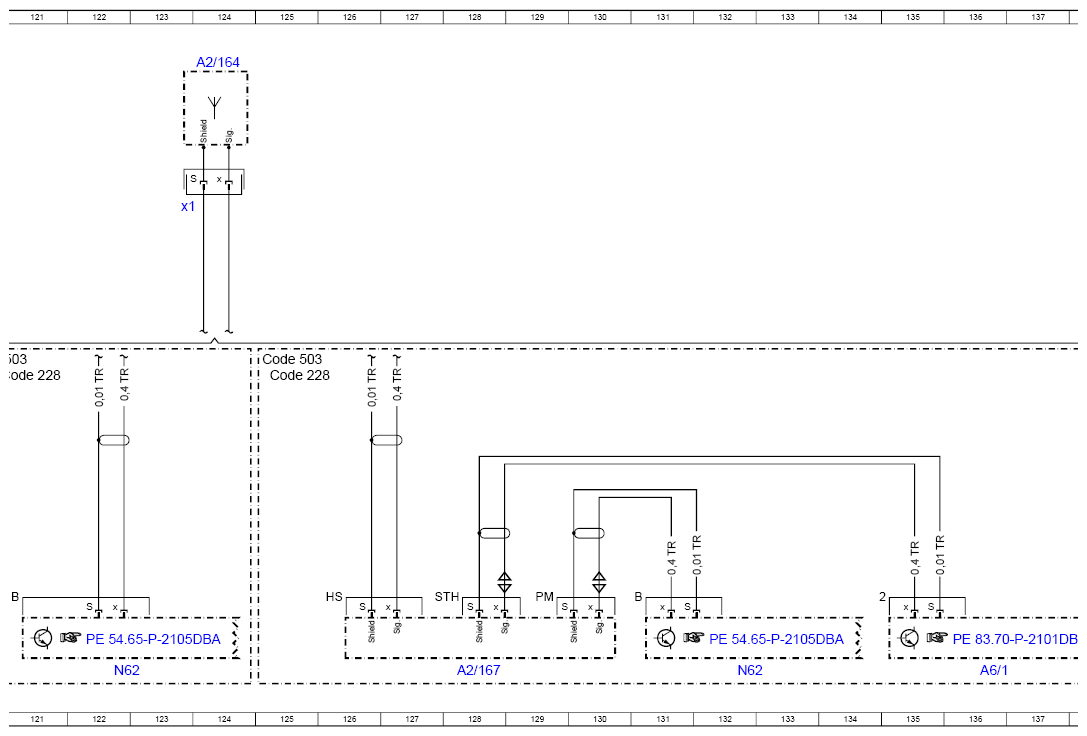

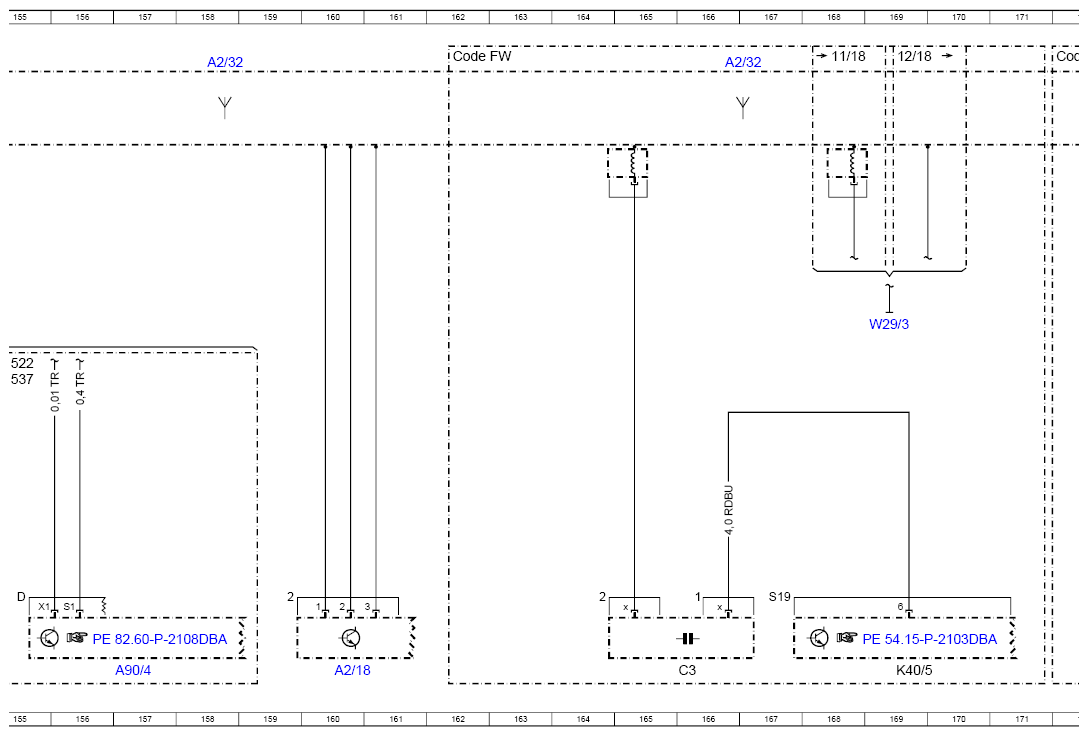

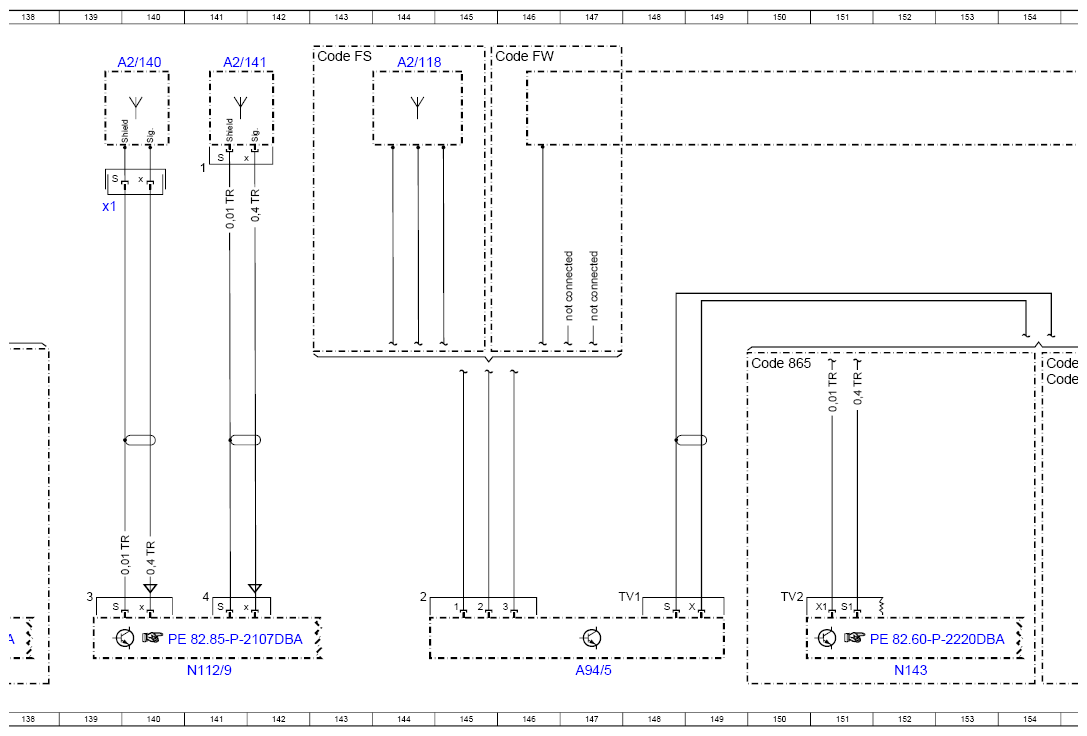

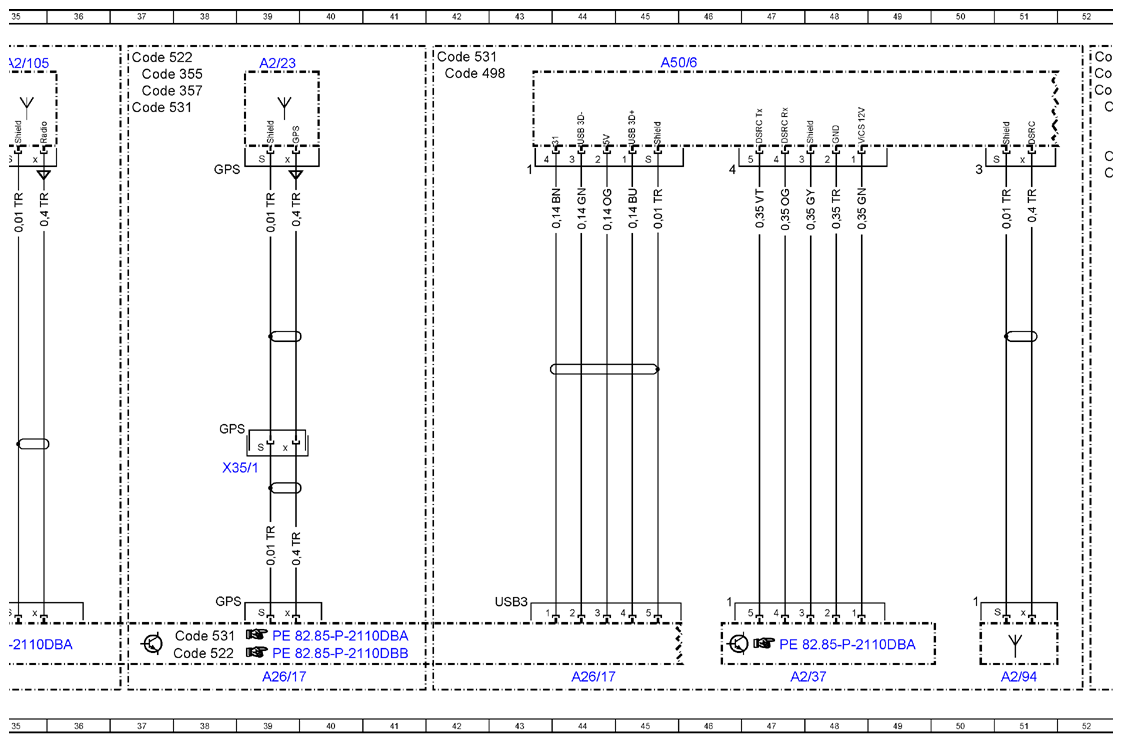

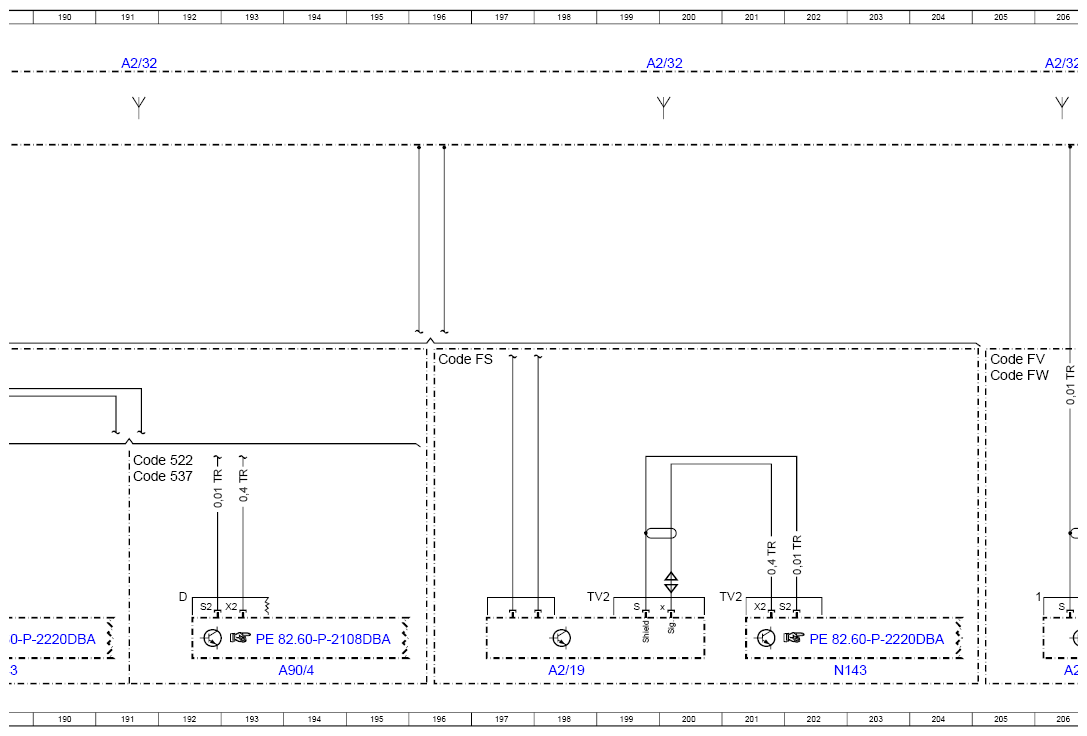

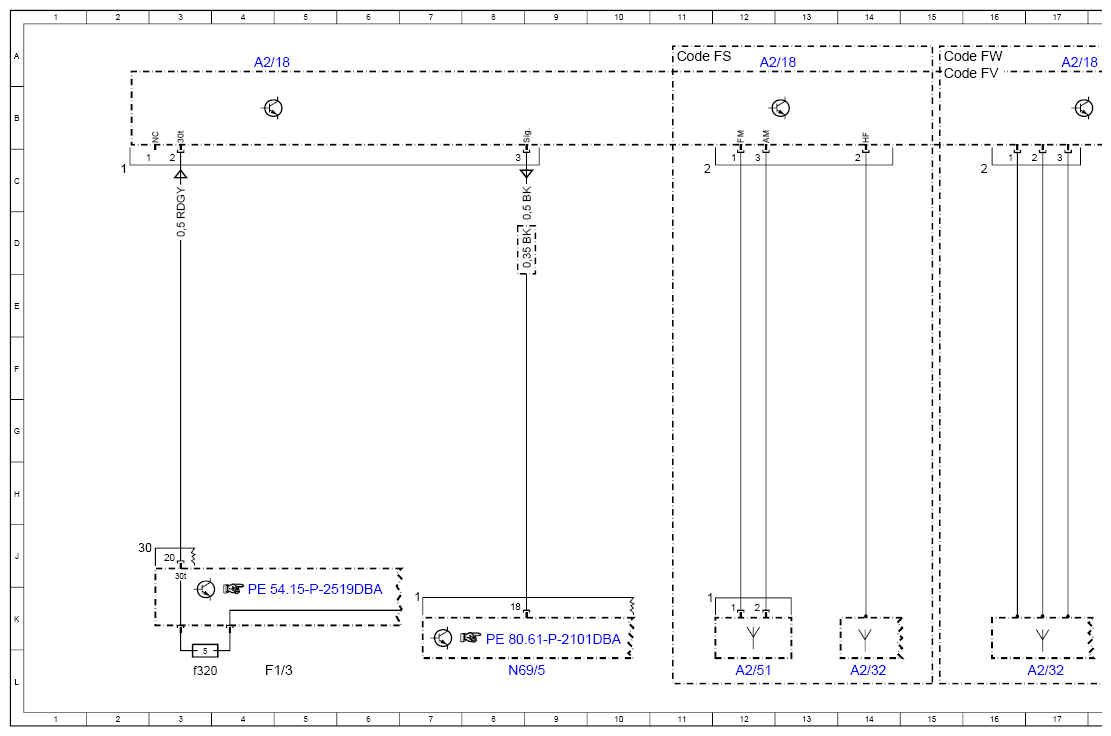

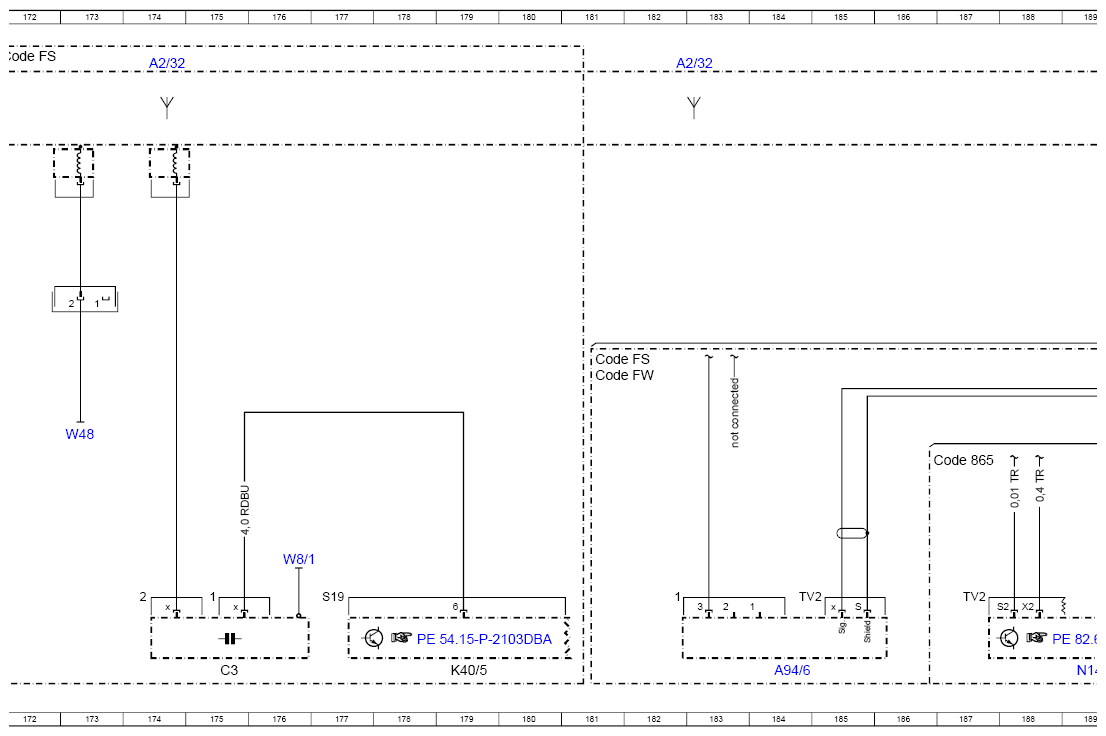

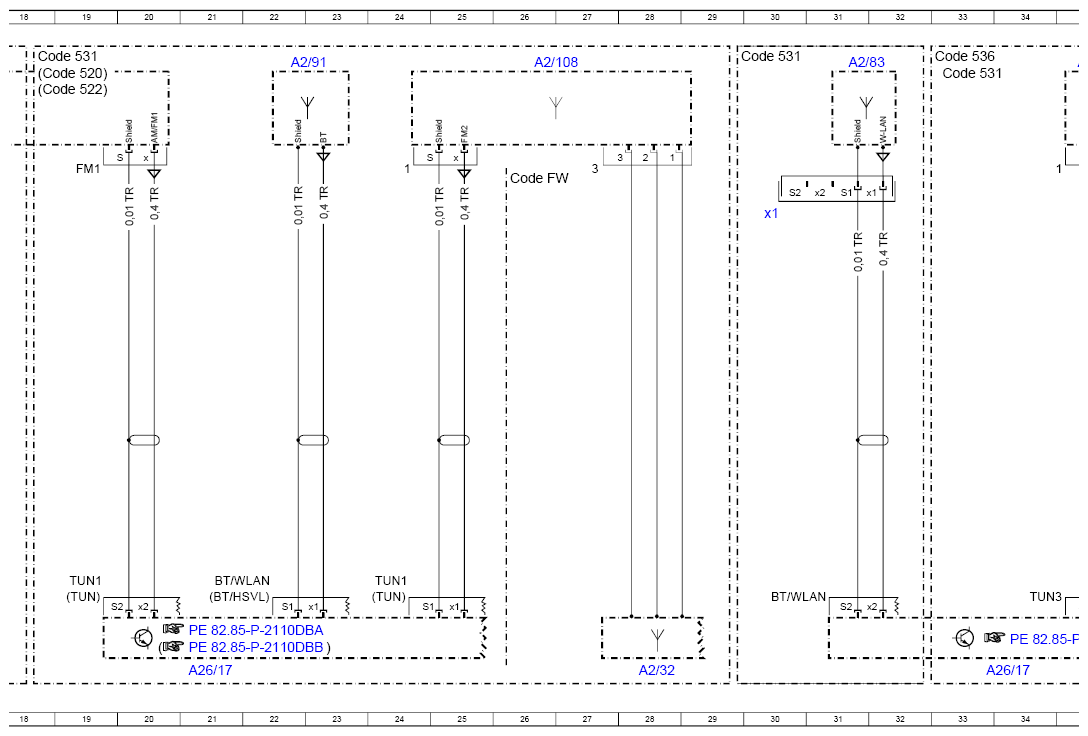

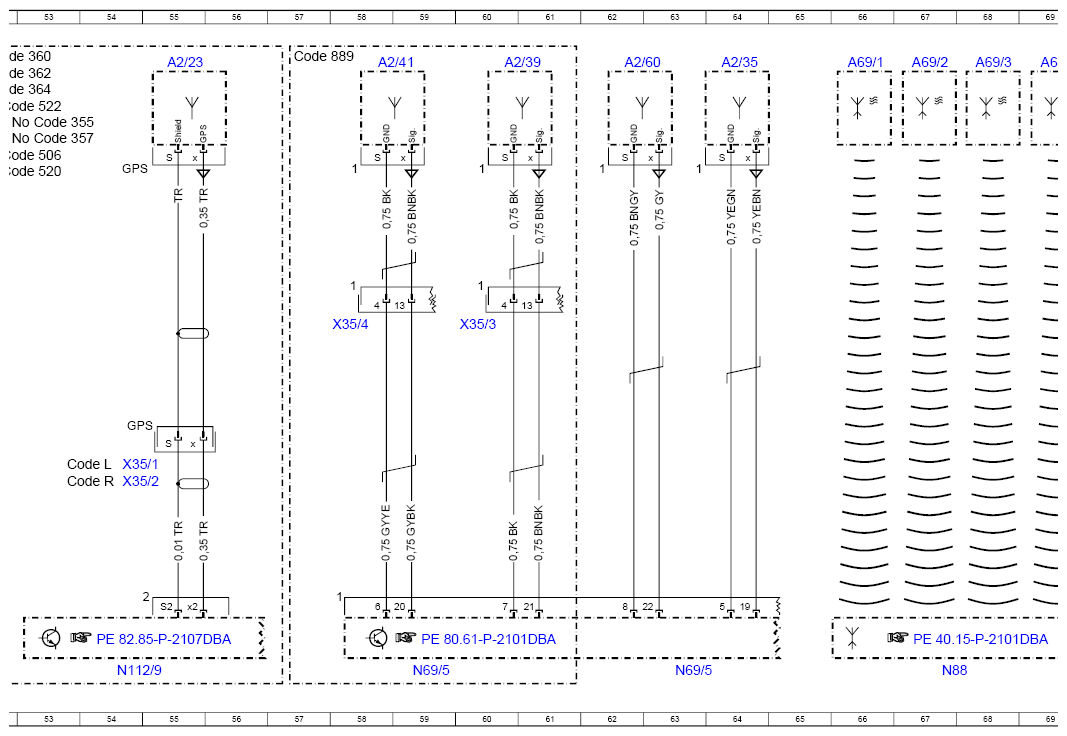

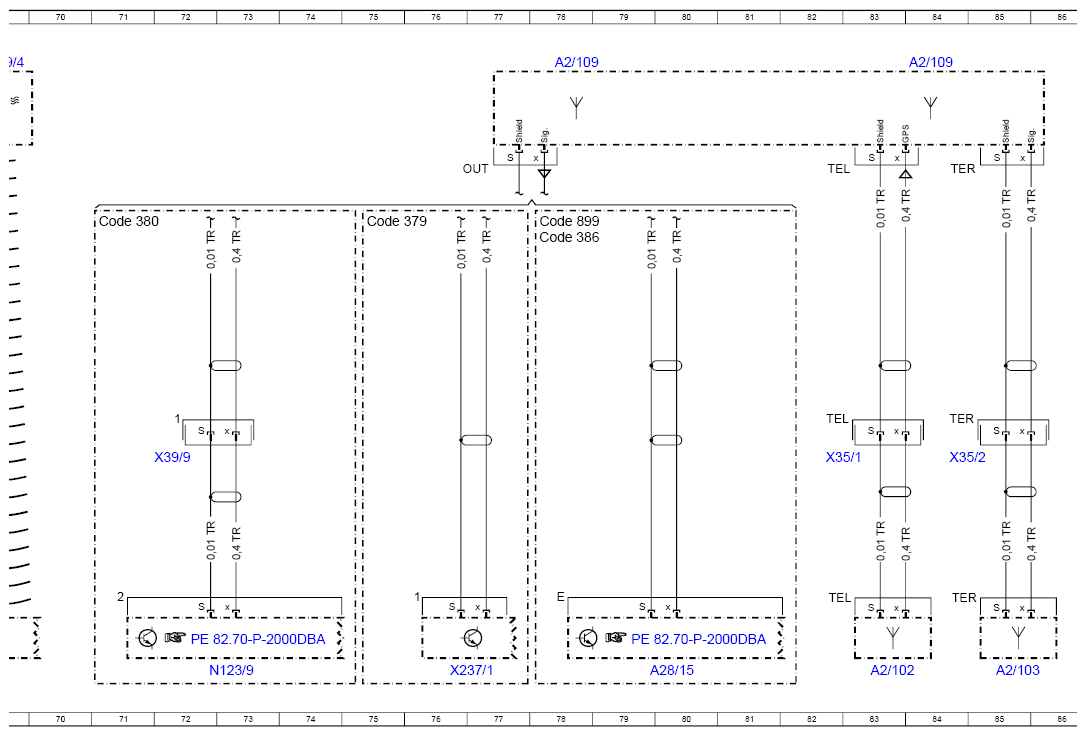

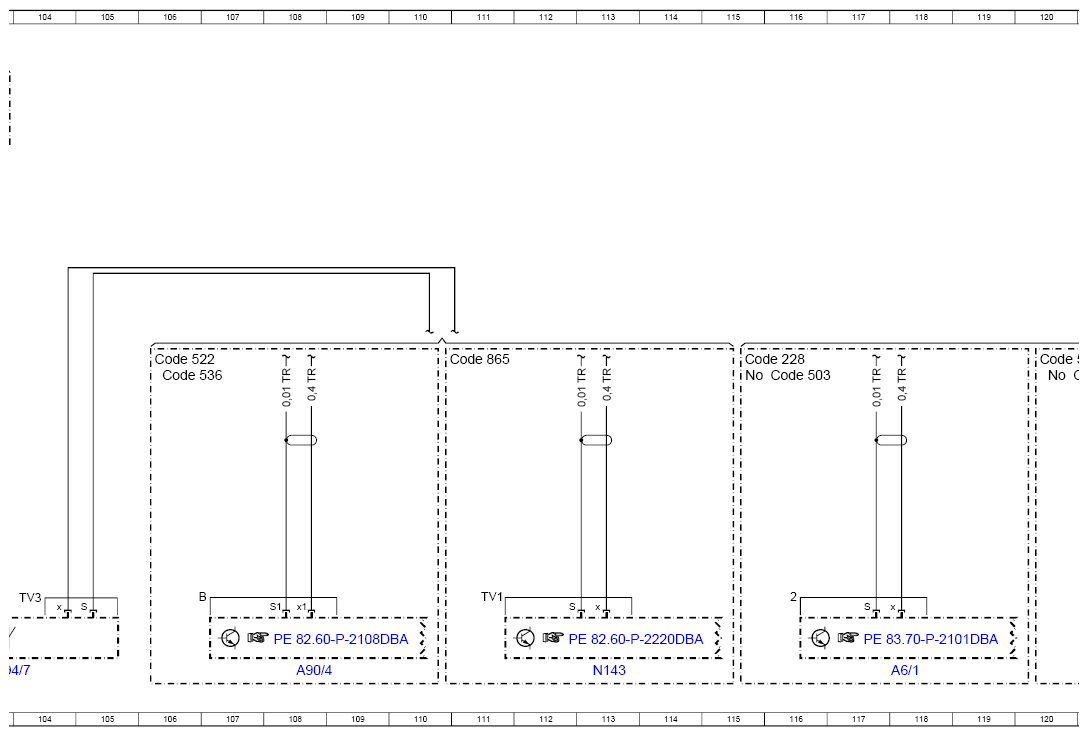

Wiring Diagram For Sound Amplifier Control Unit, Dolby Surround Amplifier - PE82.62-P-2106-97DBA
Model 213 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 210L |
| A2/102 | Left telephone antenna | 83L |
| A2/103 | Right telephone antenna | 85L |
| A2/105 | SDARS antenna | 35A |
| A2/108 | FM 2 and DAB band III antenna amplifier | 26A |
| A2/108 | FM 2 and DAB band III antenna amplifier | 206L |
| A2/109 | Telephone antenna splitter | 92L |
| A2/109 | Telephone antenna splitter | 78A |
| A2/109 | Telephone antenna splitter | 84A |
| A2/118 | Windshield antenna | 100A |
| A2/118 | Windshield antenna | 102A |
| A2/118 | Windshield antenna | 144A |
| A2/140 | Emergency call system antenna 1 | 140A |
| A2/140x1 | Emergency call system antenna electrical connector 1 | 139C |
| A2/141 | Emergency call system antenna 2 | 141A |
| A2/156 | Near Field Communication antenna | 96A |
| A2/164 | Remote Park-Pilot/stationary heater antenna | 124A |
| A2/164x1 | Remote Park-Pilot/stationary heater antenna electrical connector | 123C |
| A2/167 | Remote Park-Pilot/stationary heater antenna splitter | 128L |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 4A |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 12A |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 17A |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 160L |
| A2/19 | FM 2, DAB and TV 2 antenna amplifier | 198L |
| A2/23 | GPS antenna | 39A |
| A2/23 | GPS antenna | 55A |
| A2/32 | Rear window antenna | 14L |
| A2/32 | Rear window antenna | 17L |
| A2/32 | Rear window antenna | 28L |
| A2/32 | Rear window antenna | 158A |
| A2/32 | Rear window antenna | 166A |
| A2/32 | Rear window antenna | 174A |
| A2/32 | Rear window antenna | 182A |
| A2/32 | Rear window antenna | 191A |
| A2/32 | Rear window antenna | 199A |
| A2/32 | Rear window antenna | 206A |
| A2/35 | Trunk KEYLESS GO antenna | 64A |
| A2/37 | Vehicle Information and Communication System (VICS) control unit | 47L |
| A2/39 | Left rear door KEYLESS GO antenna | 60A |
| A2/41 | Right rear door KEYLESS GO antenna | 58A |
| A2/51 | Rear spoiler antenna | 12L |
| A2/60 | Center console KEYLESS-GO antenna | 62A |
| A2/83 | WiFi antenna | 31A |
| A2/83x1 | WiFi antenna electrical connector | 30D |
| A2/91 | Bluetooth® antenna | 22A |
| A2/94 | DSRC antenna | 51L |
| A26/17 | Head unit | 21L |
| A26/17 | Head unit | 39L |
| A26/17 | Head unit | 34L |
| A26/17 | Head unit | 44L |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 80L |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 92A |
| A50/6 | Dedicated Short-Range Communications control unit | 45A |
| A6/1 | Stationary heater radio remote control receiver | 118L |
| A6/1 | Stationary heater radio remote control receiver | 136L |
| A69/1 | Left front tire pressure sensor | 66A |
| A69/2 | Right front tire pressure sensor | 67A |
| A69/3 | Left rear tire pressure sensor | 68A |
| A69/4 | Right rear tire pressure sensor | 69A |
| A90/4 | Tuner unit | 108L |
| A90/4 | Tuner unit | 157L |
| A90/4 | Tuner unit | 194L |
| A94/5 | TV 1 and DAB band III antenna | 100L |
| A94/5 | TV 1 and DAB band III antenna | 147L |
| A94/6 | TV 2 and DAB band III antenna | 184L |
| A94/7 | TV 3 antenna amplifier | 103L |
| C3 | Rear window interference suppression capacitor | 166L |
| C3 | Rear window interference suppression capacitor | 175L |
| Code 228 | Stationary heater | 120F |
| Code 228 | Stationary heater | 125F |
| Code 228 | Stationary heater | 115F |
| Code 355 | Preinstallation for navigation retrofit | 37A |
| Code 355 | Preinstallation for navigation retrofit | 53B |
| Code 357 | Card navigation | 37B |
| Code 357 | Card navigation | 53B |
| Code 360 | HERMES UMTS | 52A |
| Code 362 | HERMES LTE | 52A |
| Code 364 | HERMES UMTS communications module for Russia | 52B |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 75D |
| Code 380 | Car telephony package | 71D |
| Code 386 | Comfort telephony | 78D |
| Code 498 | Japan version | 42A |
| Code 503 | Remote Park-Pilot | 116F |
| Code 503 | Remote Park-Pilot | 120F |
| Code 503 | Remote Park-Pilot | 125F |
| Code 506 | Audio 20 NTG 5.5 radio | 52C |
| Code 520 | Audio 20 USB | 18A |
| Code 520 | Audio 20 USB | 52C |
| Code 522 | Audio 20 radio | 106F |
| Code 522 | Audio 20 radio | 38L |
| Code 522 | Audio 20 radio | 18B |
| Code 522 | Audio 20 radio | 37A |
| Code 522 | Audio 20 radio | 52B |
| Code 522 | Audio 20 radio | 154F |
| Code 522 | Audio 20 radio | 191H |
| Code 531 | COMMAND APS | 38K |
| Code 531 | COMMAND APS | 18A |
| Code 531 | COMMAND APS | 37B |
| Code 531 | COMMAND APS | 29A |
| Code 531 | COMMAND APS | 33A |
| Code 531 | COMMAND APS | 42A |
| Code 536 | SIRIUS satellite radio | 33A |
| Code 536 | SIRIUS satellite radio | 106F |
| Code 537 | Digital radio (DAB) | 154F |
| Code 537 | Digital radio (DAB) | 191H |
| Code 865 | TV tuner | 150F |
| Code 865 | TV tuner | 186H |
| Code 865 | TV tuner | 110F |
| Code 889 | KEYLESS-GO | 57A |
| Code 896 | Vehicle access and drive authorization via mobile phone | 94A |
| Code 897 | Wireless mobile phone charging | 94B |
| Code 899 | Wireless phone charging at front and antenna | 78D |
| Code 899 | Wireless phone charging at front and antenna | 87A |
| Code 899 | Wireless phone charging at front and antenna | 94A |
| Code FS | STATION WAGON | 11A |
| Code FS | STATION WAGON | 98A |
| Code FS | STATION WAGON | 143A |
| Code FS | STATION WAGON | 172A |
| Code FS | STATION WAGON | 181F |
| Code FS | STATION WAGON | 196F |
| Code FV | LONG SEDAN | 15A |
| Code FV | LONG SEDAN | 205F |
| Code FW | SEDAN | 15A |
| Code FW | SEDAN | 26C |
| Code FW | SEDAN | 145A |
| Code FW | SEDAN | 162A |
| Code FW | SEDAN | 181F |
| Code FW | SEDAN | 205F |
| Code L | LEFT-HAND DRIVE | 53H |
| Code R | RIGHT-HAND DRIVE | 53H |
| F1/3 | Passenger-side A-pillar fuse box | 4L |
| F1/3f320 | Fuse 320 | 3L |
| K40/5 | Rear fuse and relay module | 169L |
| K40/5 | Rear fuse and relay module | 179L |
| N112/9 | HERMES control unit | 54L |
| N112/9 | HERMES control unit | 141L |
| N123/8 | Mobile phone cradle control unit | 96L |
| N123/8 | Mobile phone cradle control unit | 90L |
| N123/9 | Telephone control unit | 73L |
| N143 | TV tuner control unit | 113L |
| N143 | TV tuner control unit | 152L |
| N143 | TV tuner control unit | 189L |
| N143 | TV tuner control unit | 202L |
| N62 | Parking system control unit | 122L |
| N62 | Parking system control unit | 132L |
| N69/5 | KEYLESS-GO control unit | 8L |
| N69/5 | KEYLESS-GO control unit | 59L |
| N69/5 | KEYLESS-GO control unit | 63L |
| N88 | Tire pressure monitor control unit | 67L |
| W29/3 | Left C-pillar ground point | 169E |
| W48 | Left rear roof frame ground point | 173G |
| W8/1 | Left tailgate ground point | 176J |
| X237/1 | Mobile phone contact plate | 76L |
| X35/1 | Driver door electrical connector | 39H |
| X35/1 | Driver door electrical connector | 82G |
| X35/1 | Driver door electrical connector | 54H |
| X35/2 | Front passenger door electrical connector | 85G |
| X35/2 | Front passenger door electrical connector | 54H |
| X35/3 | Left rear door electrical connector | 60E |
| X35/4 | Right rear door electrical connector | 58E |
| X39/9 | Passenger side cockpit/frame floor assembly electrical connector | 72G |
