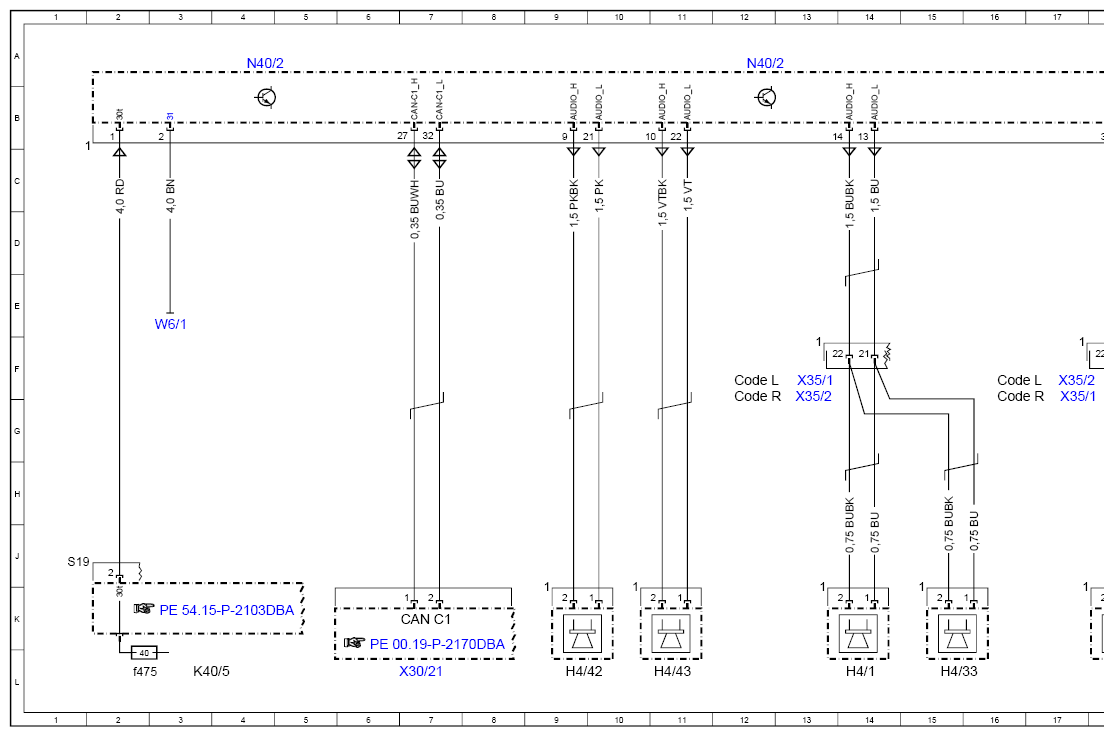

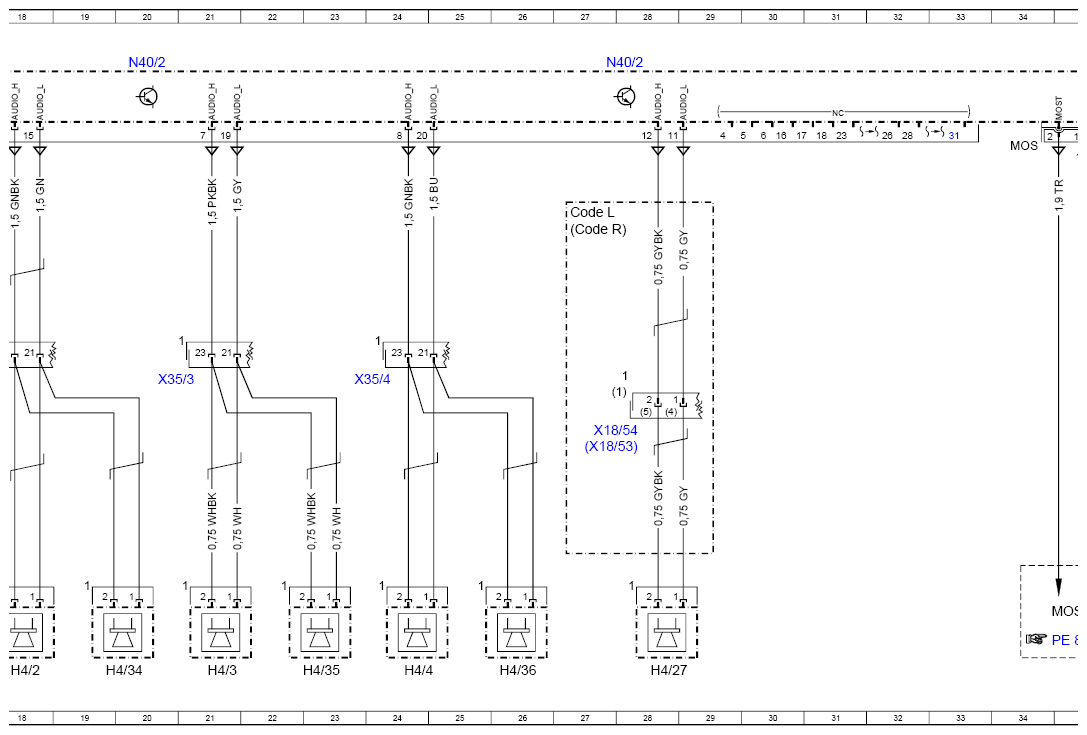

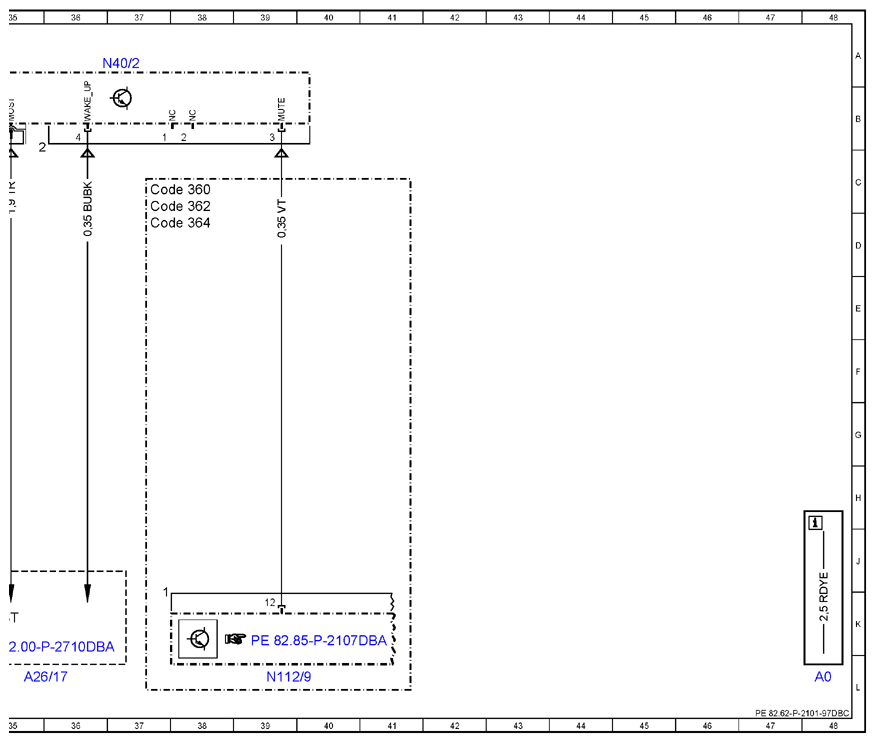

Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97DBC
Model 213 with engine 177 as of model year 2019 up to model year 2021
except code 810 (Premium sound system)
except code 811 (High-End sound system) Amplifier N40/2
Model 213 with engine 256 as of model year 2019 up to model year 2021
with code M016 (Uprated engine)
except code 810 (Premium sound system)
except code 811 (High-End sound system) Amplifier N40/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A26/17 | Head unit | 35L |
| CAN C1 | Drive train CAN | 7K |
| Code 360 | HERMES UMTS | 37C |
| Code 362 | HERMES LTE | 37C |
| Code 364 | HERMES UMTS communications module for Russia | 37D |
| Code L | LEFT-HAND DRIVE | 12F |
| Code L | LEFT-HAND DRIVE | 16F |
| Code L | LEFT-HAND DRIVE | 27D |
| Code R | RIGHT-HAND DRIVE | 12G |
| Code R | RIGHT-HAND DRIVE | 16G |
| Code R | RIGHT-HAND DRIVE | 27D |
| H4/1 | Left front door midrange speaker | 14L |
| H4/2 | Right front door midrange speaker | 18L |
| H4/27 | Center instrument panel speaker | 28L |
| H4/3 | Left rear door midrange speaker | 21L |
| H4/33 | Left front door tweeter | 15L |
| H4/34 | Right front door tweeter | 19L |
| H4/35 | Left rear door tweeter | 23L |
| H4/36 | Right rear door tweeter | 26L |
| H4/4 | Right rear door midrange speaker | 24L |
| H4/42 | Left front footwell woofer | 9L |
| H4/43 | Right front footwell woofer | 11L |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f475 | Fuse 475 | 2L |
| MOST | Media Oriented System Transport | 35K |
| N112/9 | HERMES control unit | 39L |
| N40/2 | Sound system midline amplifier control unit | 4A |
| N40/2 | Sound system midline amplifier control unit | 12A |
| N40/2 | Sound system midline amplifier control unit | 27A |
| N40/2 | Sound system midline amplifier control unit | 37A |
| N40/2 | Sound system midline amplifier control unit | 20A |
| W6/1 | Left taillamp trunk ground point | 3E |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 27G |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 28G |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 7L |
| X35/1 | Driver door electrical connector | 13F |
| X35/1 | Driver door electrical connector | 17G |
| X35/2 | Front passenger door electrical connector | 17F |
| X35/2 | Front passenger door electrical connector | 13G |
| X35/3 | Left rear door electrical connector | 20F |
| X35/4 | Right rear door electrical connector | 24F |
