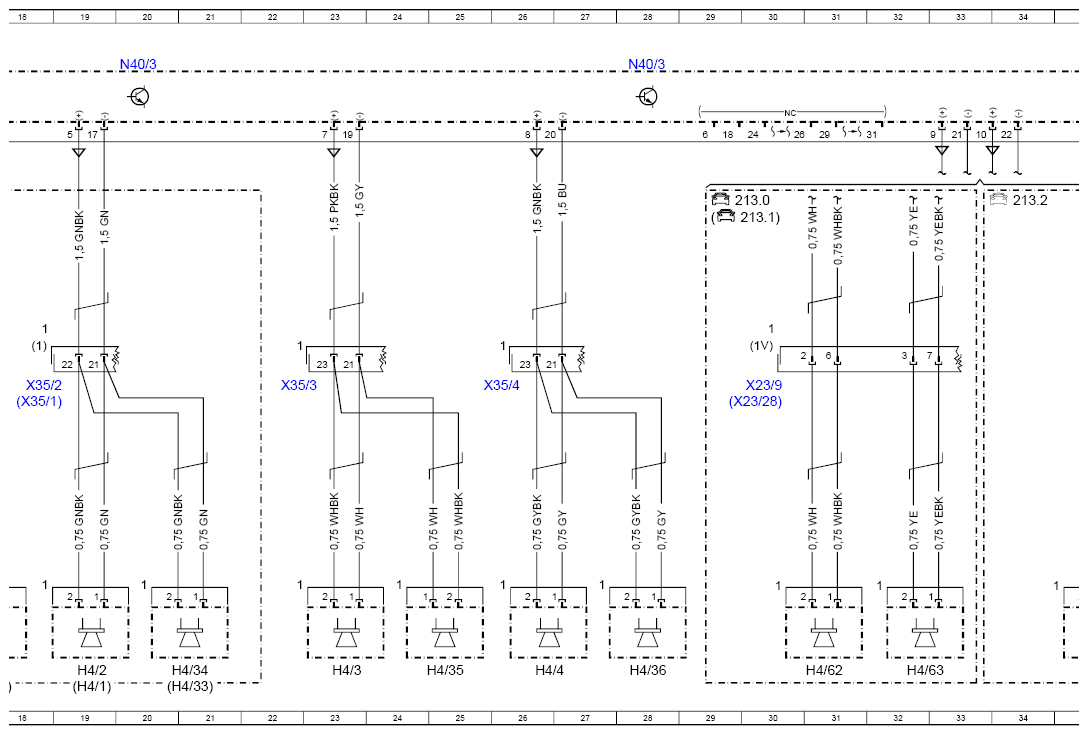

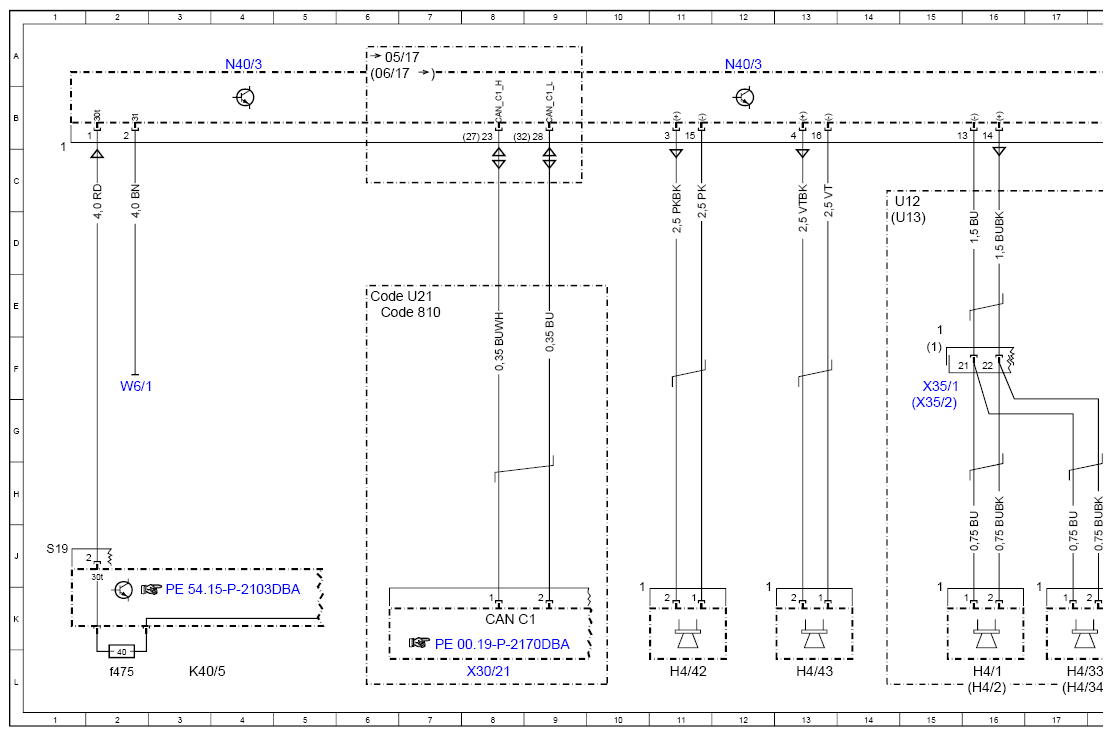

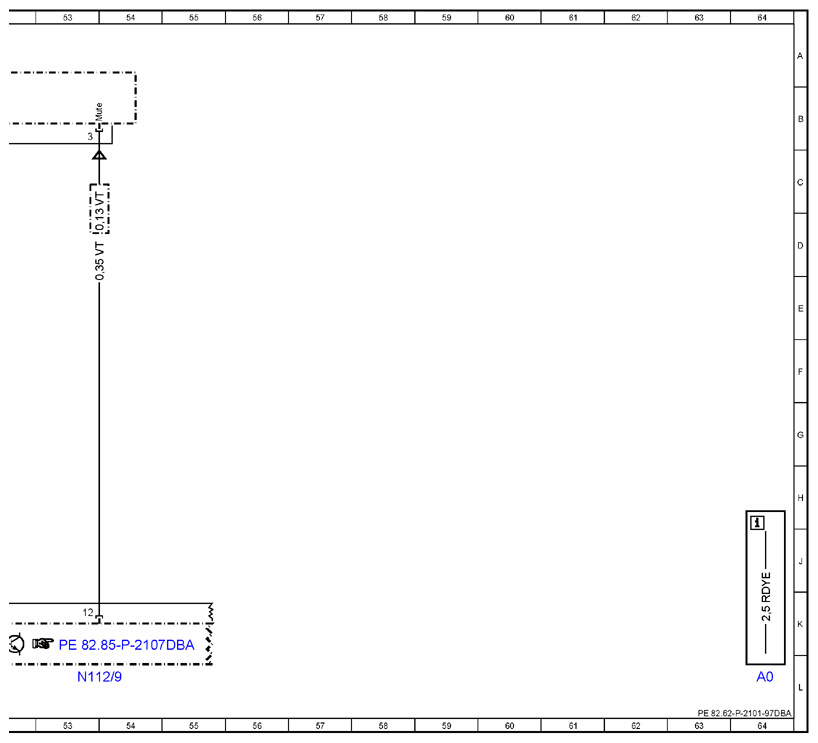

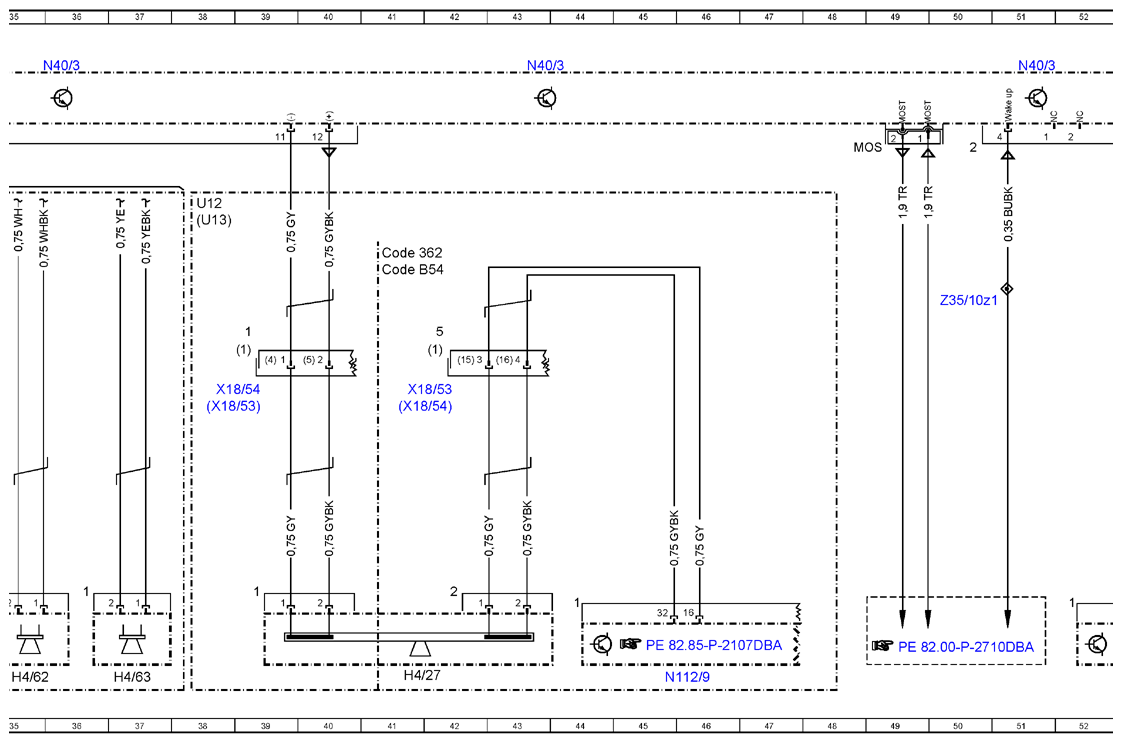

Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97DBA
Model 213 up to model year 2021
with code 810 (Premium sound system)
except code 811 (High-End sound system) Control unit N40/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| CAN C1 | Drive train CAN | 8K |
| Code 362 | HERMES LTE | 41D |
| Code 810 | Sound system | 6E |
| Code 810 | Sound system | - |
| Code B54 | Live Traffic Information | 41D |
| Code U21 | AMG Performance exhaust system | 6E |
| H4/1 | Left front door midrange speaker | 16L |
| H4/1 | Left front door midrange speaker | 19L |
| H4/2 | Right front door midrange speaker | 19L |
| H4/2 | Right front door midrange speaker | 16L |
| H4/27 | Center instrument panel speaker | 41L |
| H4/3 | Left rear door midrange speaker | 23L |
| H4/33 | Left front door tweeter | 17L |
| H4/33 | Left front door tweeter | 20L |
| H4/34 | Right front door tweeter | 21L |
| H4/34 | Right front door tweeter | 17L |
| H4/35 | Left rear door tweeter | 25L |
| H4/36 | Right rear door tweeter | 28L |
| H4/4 | Right rear door midrange speaker | 26L |
| H4/42 | Left front footwell woofer | 11L |
| H4/43 | Right front footwell woofer | 13L |
| H4/62 | Left rear surround sound system midrange speaker | 31L |
| H4/62 | Left rear surround sound system midrange speaker | 35L |
| H4/63 | Right rear surround sound system midrange speaker | 32L |
| H4/63 | Right rear surround sound system midrange speaker | 37L |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f475 | Fuse 475 | 2L |
| N112/9 | HERMES control unit | 45L |
| N112/9 | HERMES control unit | 53L |
| N40/3 | Sound system amplifier control unit | 4A |
| N40/3 | Sound system amplifier control unit | 43A |
| N40/3 | Sound system amplifier control unit | 20A |
| N40/3 | Sound system amplifier control unit | 28A |
| N40/3 | Sound system amplifier control unit | 36A |
| N40/3 | Sound system amplifier control unit | 51A |
| N40/3 | Sound system amplifier control unit | 12A |
| U12 | Valid for left-hand drive vehicles | 38C |
| U12 | Valid for left-hand drive vehicles | 14C |
| U13 | Valid for right-hand drive vehicles | 38D |
| U13 | Valid for right-hand drive vehicles | 14D |
| W6/1 | Left taillamp trunk ground point | 2F |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 38G |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 42F |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 39F |
| X18/54 | Passenger-side cockpit/frame floor assembly electrical connector | 42G |
| X23/28 | Rear shelf surround sound system electrical connector | 30G |
| X23/9 | Rear shelf electrical connector | 30F |
| X30/21 | Drive train CAN (CAN CD potential distributor electrical connector | 8L |
| X35/1 | Driver door electrical connector | 15F |
| X35/1 | Driver door electrical connector | 18G |
| X35/2 | Front passenger door electrical connector | 18F |
| X35/2 | Front passenger door electrical connector | 15G |
| X35/3 | Left rear door electrical connector | 22F |
| X35/4 | Right rear door electrical connector | 26F |
| Z35/10z1 | MOST wake-up signal connector sleeve | 50E |
