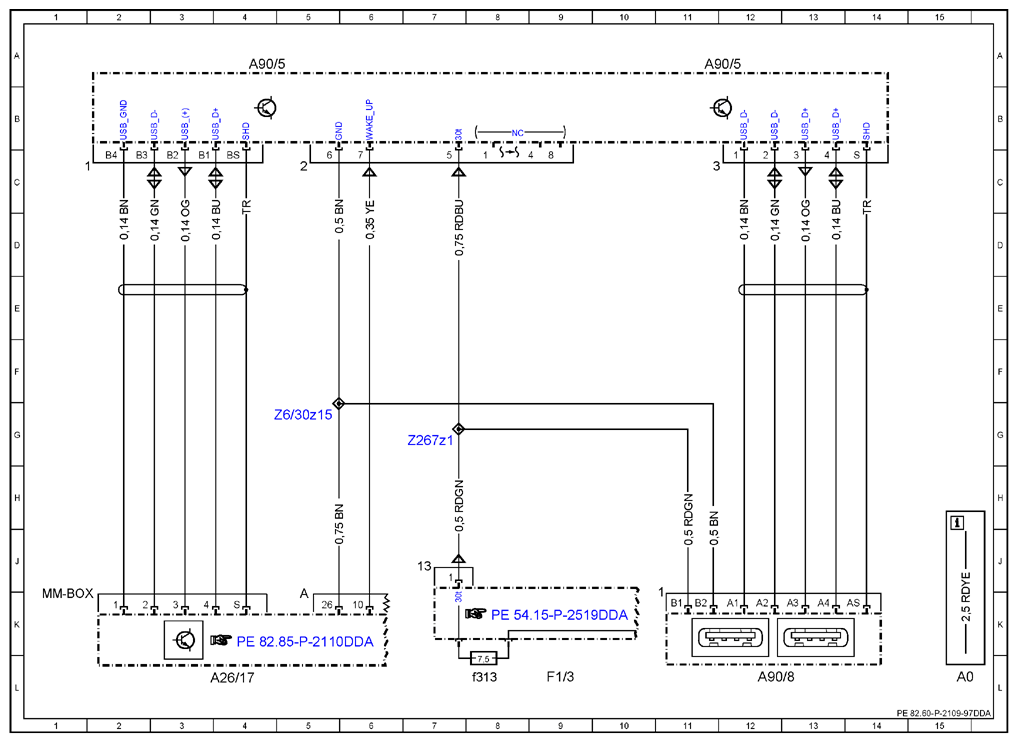

Wiring Diagram For Multimedia Connection Unit - PE82.60-P-2109-97DDA
Model 213 as of model year 2021 Multimedia connection unit A90/5, A90/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 15L |
| A26/17 | Head unit | 4L |
| A90/5 | Multimedia connection unit | 4A |
| A90/5 | Multimedia connection unit | 11A |
| A90/8 | 12L | |
| F1/3 | Passenger-side A-pillar fuse box | 9L |
| F1/3f313 | Fuse 313 | 8L |
| Z267z1 | Voltage supply connector sleeve | 7G |
| Z6/30z15 | Circuit 31 connector sleeve | 5G |
